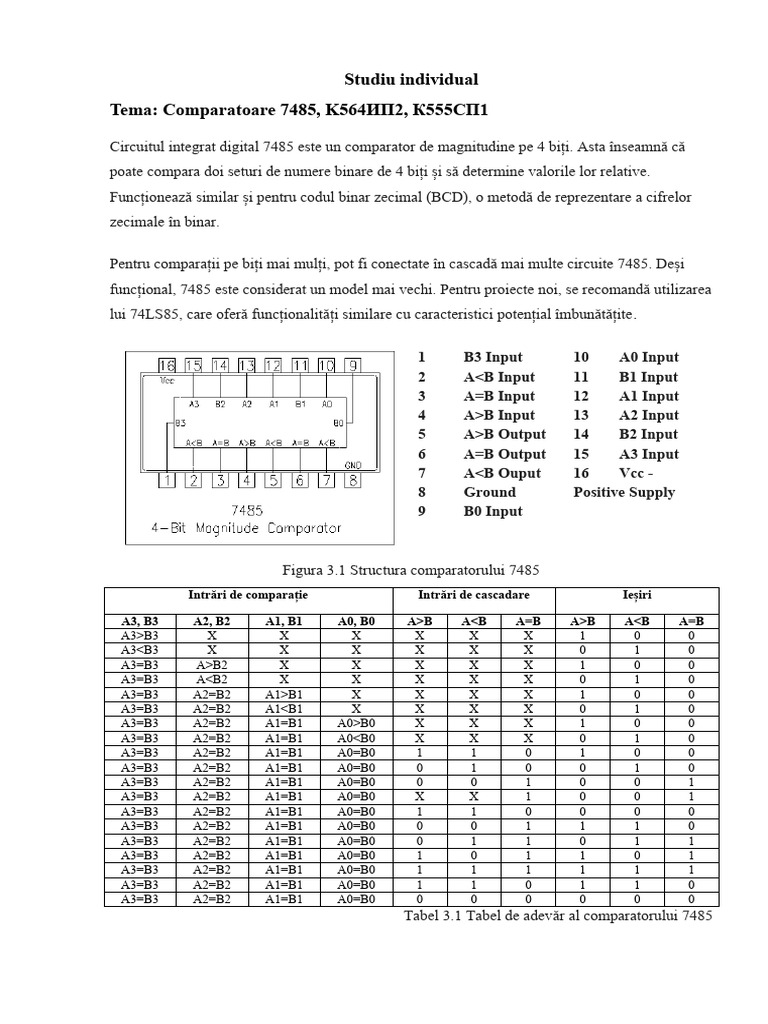

Studiu individual

Tema: Comparatoare 7485, K564ИП2, К555СП1

Circuitul integrat digital 7485 este un comparator de magnitudine pe 4 biți. Asta înseamnă că
poate compara doi seturi de numere binare de 4 biți și să determine valorile lor relative.
Funcționează similar și pentru codul binar zecimal (BCD), o metodă de reprezentare a cifrelor
zecimale în binar.

Pentru comparații pe biți mai mulți, pot fi conectate în cascadă mai multe circuite 7485. Deși
funcțional, 7485 este considerat un model mai vechi. Pentru proiecte noi, se recomandă utilizarea
lui 74LS85, care oferă funcționalități similare cu caracteristici potențial îmbunătățite.

1 B3 Input 10 A0 Input
2 A<B Input 11 B1 Input
3 A=B Input 12 A1 Input
4 A>B Input 13 A2 Input
5 A>B Output 14 B2 Input
6 A=B Output 15 A3 Input
7 A<B Ouput 16 Vcc -
8 Ground Positive Supply
9 B0 Input

Figura 3.1 Structura comparatorului 7485

Intrări de comparație Intrări de cascadare Ieșiri

A3, B3 A2, B2 A1, B1 A0, B0 A>B A<B A=B A>B A<B A=B
A3>B3 X X X X X X 1 0 0
A3<B3 X X X X X X 0 1 0
A3=B3 A>B2 X X X X X 1 0 0
A3=B3 A<B2 X X X X X 0 1 0
A3=B3 A2=B2 A1>B1 X X X X 1 0 0
A3=B3 A2=B2 A1<B1 X X X X 0 1 0
A3=B3 A2=B2 A1=B1 A0>B0 X X X 1 0 0
A3=B3 A2=B2 A1=B1 A0<B0 X X X 0 1 0
A3=B3 A2=B2 A1=B1 A0=B0 1 1 0 1 0 0
A3=B3 A2=B2 A1=B1 A0=B0 0 1 0 0 1 0
A3=B3 A2=B2 A1=B1 A0=B0 0 0 1 0 0 1
A3=B3 A2=B2 A1=B1 A0=B0 X X 1 0 0 1
A3=B3 A2=B2 A1=B1 A0=B0 1 1 0 0 0 0
A3=B3 A2=B2 A1=B1 A0=B0 0 0 1 1 1 0
A3=B3 A2=B2 A1=B1 A0=B0 0 1 1 0 1 1
A3=B3 A2=B2 A1=B1 A0=B0 1 0 1 1 0 1
A3=B3 A2=B2 A1=B1 A0=B0 1 1 1 1 1 1
A3=B3 A2=B2 A1=B1 A0=B0 1 1 0 1 1 0
A3=B3 A2=B2 A1=B1 A0=B0 0 0 0 0 0 0
Tabel 3.1 Tabel de adevăr al comparatorului 7485
K564ИП2

Microcircuitul K561ИП2 (MC14585A) este un comparator digital. Comparatorul K561ИП2

(MC14585A) compară două numere de 4 biți și are trei ieșiri QА<В, QA>B și QA=D, care afișează
inegalitatea sau egalitatea cuvintelor binare sau binar-zecimale. Opt intrări ale microcircuitului sunt
utilizate pentru a primi cuvintele de intrare АО - А3 și ВО - В3. Trei intrări A>B, A<B și A=B sunt
utilizate la creșterea numărului de biți ai dispozitivului de comparare. Dacă se utilizează o singură carcasă
K561ИП2 (MC14585A), se aplică o tensiune de nivel înalt la intrarea A=B, iar la intrările A>B, A<B -
una de nivel scăzut. Schema structurală completă a comparatorului digital este prezentată în figură. Stările
logice ale comparatorului digital K561ИП2 (MC14585A) sunt reduse în tabel.

Figura 3.2 Structura comparatorului K564ИП2

Tabel 3.2 Tabel de adevăr al comparatorului K564ИП2

Intrări de comparație Intrări de cascadare Ieșiri
A3,B3 A2,B2 A1,B1 A0,B0 A>B A<B A=B QA>B QА<B QA=B
A3>B3 X X Х Х Х Х В Н Н
А3<В3 Х Х Х Х Х Х Н В Н
А3=В3 A2>B2 Х Х Х Х Х В Н Н

A3=B3 А2<В2 Х Х Х Х Х Н В Н
A3=B3 А2=В2 A1>B1 Х Х Х Х В Н Н
A3=B3 А2=В2 A1<B1 Х Х Х Х Н В Н
A3=B3 А2=В2 A1=B1 A0>B0 Х Х Х В Н Н
A3=B3 А2=В2 A1=B1 A0<B0 Х Х Х Н В Н
A3=B3 А2=В2 A1=B1 A0=B0 В Н Н В Н Н

A3=B3 А2=В2 A1=B1 A0=B0 В Н Н В Н Н

A3=B3 А2=В2 A1=B1 A0=B0 Н Н В Н Н В
A3=B3 А2=В2 A1=B1 A0=B0 Н В В Н В В
A3=B3 А2=В2 A1=B1 A0=B0 В Н В В Н В
A3=B3 А2=В2 A1=B1 A0=B0 В В В В В В
A3=B3 А2=В2 A1=B1 A0=B0 В В Н В В Н
A3=B3 А2=В2 A1=B1 A0=B0 Н Н Н Н Н Н

К555СП1
K555СП1 este un microcircuit digital din seria TTL, specializat în compararea a două numere
binare de 4 biți. Proiectat pentru utilizare în aparatură electronică radio generală, vine în carcasă
din plastic cu 16 pini dispuși vertical pentru montare pe plăci cu circuite imprimate. Informațiile
despre pini și schema de conectare sunt marcate direct pe carcasă. Având 208 elemente integrate
și o greutate de sub 1.2 grame, K555СП1 oferă o soluție compactă pentru comparații digitale în
diverse aplicații electronice.

Intrare B3; Intrare A0;

Intrare de transfer A<B; Intrare B1;
Intrare de transfer A=B; Intrare A1;
Intrare de transfer A>B; Intrare A2;
Ieșire A>B; Intrare B2;
Ieșire A=B; Intrare A3;
Ieșire A<B; Tensiune de alimentare.
Masă;
Intrare BO;

Figura 3.3 Structura comparatorului К555СП1

Figura 3.4 Tabel de adevăr al К555СП1
