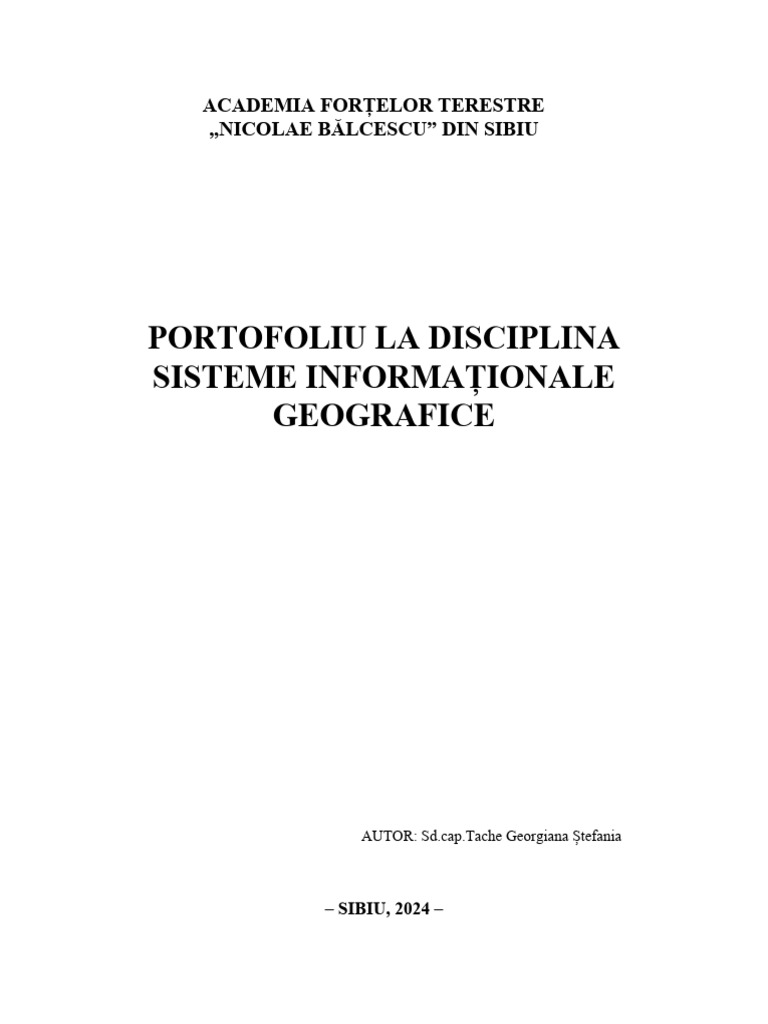

ACADEMIA FORȚELOR TERESTRE

„NICOLAE BĂLCESCU” DIN SIBIU

PORTOFOLIU LA DISCIPLINA
SISTEME INFORMAȚIONALE
GEOGRAFICE

AUTOR: Sd.cap.Tache Georgiana Ștefania

– SIBIU, 2024 –
 ACADEMIA FORȚELOR TERESTRE
“NICOLAE BĂLCESCU” SIBIU
FACULTATEA DE MANAGEMENT MILITAR
MANAGEMENTUL SISTEMELOR TEHNICE DE ARTILERIE

Autor:
Sd. Cap. Tache Georgiana Ștefania

-SIBIU, 2024-
INTRODUCERE

Proiectul conceput de mine se concentrează pe utilizarea aplicației ArcGIS

Pro atât în context militar cât și civil, evidențiind rolul său crucial în planificarea
și analiza terenului. Lucrarea este organizată în mai multe capitole care acoperă
diferite operațiuni și concepte esențiale în învățarea și înțelegerea ArcGIS Pro.
Am structurat lucrarea în jurul următoarelor capitole:
 Operații cu date vectoriale
 Operații cu date vectoriale de proximitate
 Operații cu date raster
 Analiza de teren
 Scenariu militar
 Analiza de vizibilitate
Pentru realizarea acestui proiect, am configurat diverse straturi de date, inclusiv
unul pentru județe, unul pentru selecție bazată pe zonele tactic scenarizate, unul
pentru proximitate și unul pentru selecție bazată pe atribute. Voi executa operații
precum selecția după locație și atribut, crearea unui buffer având la bază județul
Brăila, precum și operații cu date raster, cum ar fi analiza aspectului și înclinării
terenului.
Anticipând cu interes explorarea acestor concepte și operațiuni, urmăresc să
dezvolt un scenariu detaliat care să ilustreze utilizarea practică a ArcGIS Pro în
contexte militare și civile.
CUPRINS
INTRODUCERE.......................................................................................................................................3
CAPITOLUL 1- OPERATII CU DATE VECTORIALE SI DATE RASTEL.....................................4
1.1 Selection by Attributes......................................................................................................................4
1.2 Selection by Location........................................................................................................................4
1.3 Zona Buffer.......................................................................................................................................5
1.4 Clip raster..........................................................................................................................................5
1.5 Slope..................................................................................................................................................5
1.6 Aspect................................................................................................................................................6
CAPITOLUL 2 – ANALIZA DE VIZIBILITATE......................................................................................6
CAPITOLUL 3 – SCENARIUL..................................................................................................................6
3.1 LAYOUT...........................................................................................................................................7
CONCLUZII...............................................................................................................................................7
CAPITOLUL 1- OPERATII CU DATE
VECTORIALE SI DATE RASTEL

Pentru a efectua operația militară pe teren și pentru a transporta tehnica

militară, vom utiliza rețeaua de drumuri. Pentru inceput, vom adauga toate judetele
Romaniei. Realizam aceasta actiune prin Add Data – ro_judete_poligon.

Figură 1 - adaugare judete Romania

1.1 Selection by Attributes

Pentru a restrânge selecția la județul ales, vom folosi funcția "Selection by
Attributes" din meniul "Map" -> "Selection". În fereastra de dialog, vom selecta
stratul de date "ro_judete_poligon" ca intrare. Apoi, la "Selection type", vom alege
"name" equal "Brăila". Această operație va permite focalizarea doar pe județul
Brăila în cadrul setului de date. Vom crea un strat nou denumit „judet_Braila”.
Figură 2 - restrangere date judet ales

Pentru o analiza mai eficienta a terenului, vom adauga World Elevation

GMTED din Catalog – Portal. Am utilizat Clip raster pentru reducerea setului de
date la judetul ales.
Figură 3 - elevation map la nivelul judetului ales

1.2 Selection by Location

Pentru a obține o imagine mai clară a județului și a spațiului în care se

desfășoară operația, am adăugat mai multe straturi cu raurile, drumurile și
localitățile din județ, fiecare într-un strat separat. Această acțiune a fost realizată
folosind funcția "Select by Location" și datele din seturile gis_osm_waterways,
gis_osm_places_a_free_1.shp și gis_osm_roads_free_1.shp
Figură 4 - places judet Braila

Figură 5 - waterways Braila

Figură 6 - roads Braila

1.3 Zona Buffer

Cum vecinii unei zone afectate militar pot influenta desfasurarea actiunii
militare prin diferite mijloace, am ales sa determin o zona buffer din jurul judetului
ales pe o raza de 20km.
Figură 7 - zona buffer Braila

Figură 8 - judetele vecine judet Braila

1.4 Clip raster

Pentru a adăuga hărți care prezintă terenul în analiza noastră, am utilizat

operația "Clip Raster" pentru a reduce setul de date raster. Această operație permite
decuparea unei date raster conform unei limite de interes. La "Input Raster", am
selectat stratul "gt30e020n90.dem" (adaugat ulterior prin "Add Data"), iar la
"Output_extent" am folosit stratul "județ_Braila" pentru a defini zona de decupare.
În imaginea de mai jos, puteți observa că zonele mai înalte sunt reprezentate printr-
un albastru deschis, în timp ce cele mai joase sunt reprezentate printr-un albastru
închis.

Figură 9 - analiza teren Braila

1.5 Slope

Apoi, am determinat pantele terenului folosind funcția "Slope" din setul de

instrumente de analiză (Analysis Tools). zonele în care predomină direcția vântului
au fost identificate utilizând funcția "Aspect" din Geoprocessing.
Figură 10 - utilizare Slope

1.6 Aspect

În ArcGIS, "Aspect" este o funcție și un strat tematic utilizat în analiza terenului

și modelarea reliefului. Aspectul se referă la direcția orientării pantei pe un teren și
este exprimat în grade, reprezentând direcția către care o pantă se îndreaptă . Zonele
în care predomină direcția vântului au fost identificate utilizând funcția din
Geoprocessing.
Figură 11 - aspect judet Braila

CAPITOLUL 2 – ANALIZA DE VIZIBILITATE

Analiza de vizibilitate în ArcGIS este o metodă utilizată pentru a determina ce

porțiuni ale terenului sunt vizibile dintr-o anumită locație sau dintr-un set de locații
(observatori) către alte locații (ținte). Pentru realizarea acesteia, folosim functia
Visibility din Military Tools.
Figură 12 - Puncte de observare

2.1 Camp vizual

Utilizam funcția Viewshed din 3D spațial analyst pentru a vedea campul vizual
al punctelor de observare alese.
Figură 13 - viewshed Braila
CAPITOLUL 3 – SCENARIUL

Situația este următoarea: o companie de artilerie, forte proprii, primește

informații despre o mișcare inamică în județul Brăila. Compania inamică este
compusă dintr-o companie de infanterie, formata din 3 plutoane, sprijinită de un
pluton de tancuri.Aceste vor sa atace in zonele in care populatia depaseste 5000
locuitori. Din fericire, suntem anuntati din timp si reusim sa intervenim in drumul
lor spre aceste localitati. Bateria de artilerie primește informații despre mișcarea
inamică și stabilește locația estimată a forțelor inamice, inclusiv a plutonului de
tancuri. Bateriile de artilerie sunt amplasate în locații strategice, fie pe teren
deschis, fie în zone înălțate care oferă o vizibilitate bună asupra terenului.
Pentru intimidarea inamicului si incercarea de detonare imediata a fortelor
inamice, se folosesc proiectile cu rachetă, ghidate .
Folosim Military Tools, cu semnele conventionale specifice din symbol si tipul
fortelor de la Identity, specificand de unde fac parte trupele. Add to Map si
dispunem fortele proprii si inamice.
Pentru a trasa cursurile de actiune voi folosi Maneuver Ares, atat pentru trupele
inamice, cat si pentru cele proprii. In plus, am calculat timpul in care plutonul de
infanterie inamic ajunge in zona tinta, fiind transportati cu MLI uri, folosind
Distance and Direction, acestia isi pot finaliza misiunea in zona tinta in mai putin
de 2 ore, indiferent de directia pe care vor sa actioneze trupele.
Am creat un cerc pentru a identifica raza de actiune a bateriei de artilerie si
efectele pe care proiectilele lansate le pot avea, folosind Distance and Direction –
Rings. Actionand cu LAROM, un sistem autopropulsat de artilerie reactivă ,
observam ca poate lansa muniţie explozivă cal. 122 mm cu o rază de acţiune de
până la 20 km si actionand cu obuziere cal 155mm, nu depasesc raza de 25km.
Am calculat viteza cu care se deplaseaza tehnica artileriei, 70 km/h pe sosea,
dar de data asta folosind comanda Circle, acestea ajung in timp la locatiile stabilite
pentru a actiona impotriva inamicului.
Figură 14 - trupele inamice, distanta si directia de actiune

Figură 15 - zona de actiune a artileriei

3.1 LAYOUT

Pentru a finaliza, am exportat scenariul, realizand o harta. Am inserat New

Layout din Insert, dupa care am pozitionat harta, am selectat scala, legenda si
directia N.

CONCLUZII

In concluzie, ArcGis ofera o gama larga de posibilitati in crearea unui scenariu

tactic, posibilitatea analizarii terenului, dar si posibilitatea utilizarii acesteia in
domeniul militar.
