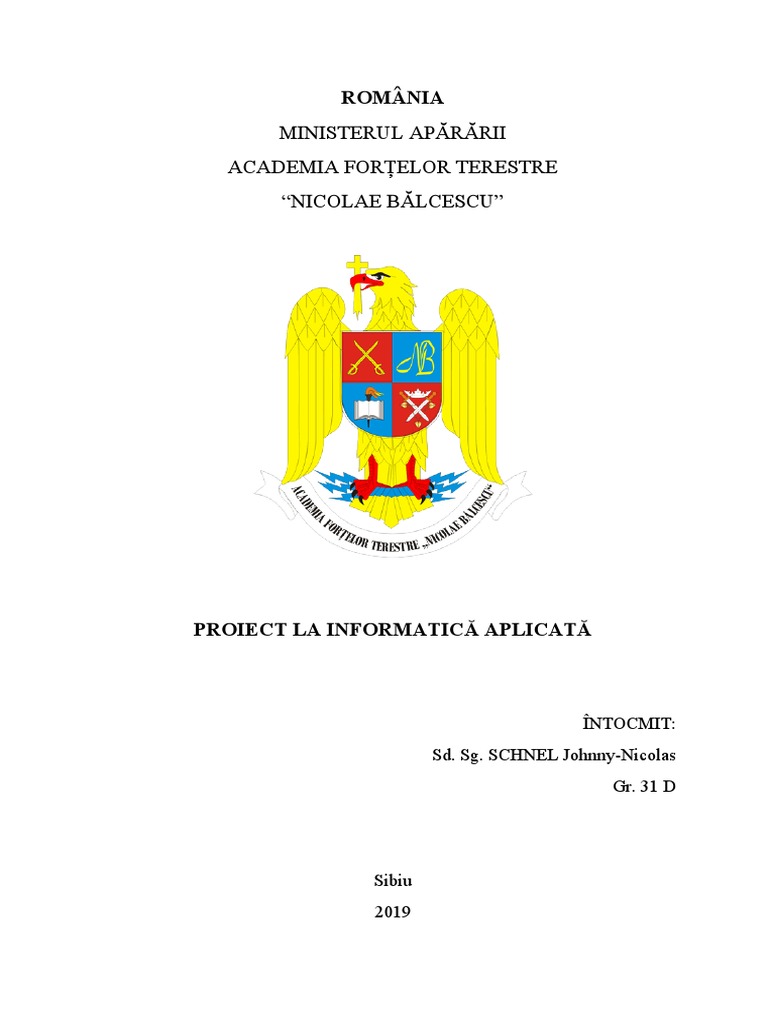

ROMÂNIA

MINISTERUL APĂRĂRII
ACADEMIA FORȚELOR TERESTRE
“NICOLAE BĂLCESCU”

PROIECT LA INFORMATICĂ APLICATĂ

ÎNTOCMIT:
Sd. Sg. SCHNEL Johnny-Nicolas
Gr. 31 D

Sibiu
2019
 CUPRINS

SCENARIUL 3
Partea I : Realizarea proiectului în aplicația ArcMap 10.6.1 4
Partea II : Realizarea proiectului în aplicația ARCGIS PRO 11
INFOGRAFIE 16

2 din 17
 SCENARIU TACTIC

La 20.01.2019 inamicul de valoare companie se află la 3000m S-V satul

Brădești pe malul stâng al râului Scăești.
La data de 20.01.2019, în calitate de comandant al Batalionului 1 din
cadrul Regimentului 1infanterie mecanizată, am primit misiunea de a avansa
pe direcția Cernățești-Scăești-Brădești pentru a cuceri poziția ocupată de
inamicul de valoare companie.

Dislocarea Batalionului 1 infanterie mecanizată este următoarea:

- Comapania 4 a Batalionului 1 infanterie mecanizată în localitatea

Argetoaia
- Comapania 3 a Batalionului 1 infanterie mecanizată în satul Gogoșu
- Comapania 1 a Batalionului 1 infanterie mecanizată în satul Gogoșu
- Comapania 2 a Batalionului 1 infanterie mecanizată în satul Șopot
- Comandamentul Batalionului 1 infanterie mecanizată în satul Brabova
- Punctul de observare numărul 1 în localitatea Argetoaia in cadrul
formației companiei 4

Executarea Misiunii

201330BIAN19 se inițiaza deplasarea, prin imparțirea forțelor

compania 4 și compania 3 avansează pe direcția sper1 pentru a
neutraliza inamicul dispus in raionul Bravo la 300 w de râul Scăești
prin executarea focului direct.

201330BIAN19 compania 1 și compania 2 avansează pe direcția de

deplasare Spear2 pentru a ocupa raionul Alpha aflat la 400m S față de
locul de dispunere al forțelor inamice, pentru a fixa cu foc inamicul ce
incearca să se retragă pe malul vestic al râului Scăești.

3 din 17
PARTEA I: REALIZAREA PROIECTULUI ÎN APLICAȚIA
ArcMap 10.6.1

Accesăm pentru început aplicația ArcMap din meniul computerului.

Introducem pentru început harta cu judeţele României. Aşadar, click
dreapta pe “Layers”şi selectăm “Add Data”, ca în figura 1.

Figura 1 Add Data

Va apărea o fereastră, în cadrul careia vom selecta harta cu

judetele, identic cu figura 2.

4 din 17
 Figura 2 – Selectarea județelor

In urma selectării harții cu județe vom obține o imagine ca in figura 3.

Figura 3- județe_ro

Pentru a denumi județele, vom da click dreapta pe layer-ul “județe” și

vom selecta funcția “Label Features” ca in figura 4.

5 din 17
 Figura 4 – Label Features

Următorul pas este de a selecta atributul : vom face o selecție dupa

numele unui județ, județul ales pentru selecție este “Dolj”.
Alegem funcția “selection”, apoi ,, Select By Attributes “
click pe “NAME” dupa care pe “=”. Vom selecta “GET UNIQUE
VALUES” în partea dreaptă a ferestrei v-a apărea lista cu județele,
aranjate în ordinea alfabetică. Selectăm județul dorit, dând dublu click,
după care OK cum se poate observa in figura 5. În urma acestor acțiuni,
județul selectat de noi anterior va fi evidențiat. Acest lucru se poate
observa în cadrul figurii 6.

6 din 17
Figura 5 – Selecția în funcție de atribut

7 din 17
 Figura 6 – Selecția în funcție de atribut

Vom crea în continuare un nou layer cu județul dorit:

 Vom da click dreapta pe layer-ul actual, vom selecta funcția
“DATA”
 dăm click pe “EXPORT DATA”cum se poate observa in figura 7
 vom selecta butonul “OK” dupa care “YES” dupa cum se poate
observa in figura 8
 dupa deselectarea celorlalte layer-uri se poate observa layer-ul
nou format “Export_Output” Rezultatul se observă in figura 9.

8 din 17
Figura 7 – Export Data

Figura 8 – Export Data

9 din 17
 Figura 9 – Export Data

Vom crea o zonă de proximitate astfel: din bara de meniu,

selectăm “Geoprocessing”, de unde vom alege “Buffer”, metodă prezentată in
figura 10.

la “Imput features” vom alege layer-ul cu județul selectat, la

“Decimal Degrees” vom alege unitatea de măsură dorită (km) iar la
“Linear Unit” vom scrie o valoare care va reprezenta distanța de
întindere pe care vrem să se extindă zona de proximitate.
Vom selecta ok, iar rezultatul final o sa apara in figura 11.

10 din 17
Figura 10-zona de proximitate

11 din 17
 Figura 11-zona de proximitate

ARCGIS PRO
PARTEA II: REALIZAREA PROIECTULUI ÎN APLICAȚIA
ArcGis Pro
Pentru început deschidem aplicația ArcGIS PRO. În partea stângă o să
avem ”Contents”, unde vom da click dreapta pe Map pentru a adăuga harta
globală conform figurii 1.

12 din 17
 Figura 1 – Harta Globlă

Următorul pas este acela de a da click dreapta pe “Map” pentru a

adăuga un nou layer cu harta județelor din România, precum arată figura 2

Figura 2 – Harta cu județele României

În partea stângă, dăm click dreapta pe Map, selectând funcția “Add
Data”. Astfel, apare o fereastră, în care vom selecta “All Portals” și vom căuta
“Word Elevation”, prin introducerea în caseta de căutare a elementelor “Data
Elevation”. Astfel procedând, vom crea harta cu elevație conform figurii 3.

13 din 17
 Figura 3 – Harta Elevație
Calcularea distanței in teren
Din “Military Tools”, selectăm ”Distance and direction”. Va apărea în
partea stângă o fereastră unde vom da click pe ”Starting point” . O să alegem
2 puncte aleatorii pe hartă. Între acestea va apărea o săgeată pe care va fi
scrisă distanța așa cum se poate observa în figura 4.

14 din 17
 Figura 4-calcularea distanței
Pentru a pune în practică scenariul, ne folosim de “Military Symbol”
din “Military Tools”. Din “Military Simbol” dăm click pe search unde se
începe căutarea simbolurilor pentru specialitatea noastră infanterie. După
selectarea lor, dăm click pe “Add to Map” iar apoi dam click pe hartă, acolo
unde dorim să apară simbolurile respective. Am introdus simbolurile atat a
forțelor proprii cât și a celor inamice . Se poate observa in figura 5.

Figura 5-Simboluri militare

15 din 17
 Analiza vizibilității
Din “Military Tools”, alegem ”Visibility” după care vom avea deschisă
în partea stângă o fereastră. Selectăm LLOS, iar aici avem “Observer Points”
și “Target Points”. Selectam poziția punctelor pe harta trasând o axa unde
dorim să analizăm vizibilitatea. Se poate observa in figura 6.

Figura 6- analiza vizibilitate

16 din 17
 INFOGRAFIE

1. Online: https://elearning.armyacademy.ro/www/student.php

2. Online: http://suerd.mdrap.ro/web/manuale/CreareHarti.pdf

3. Online:http://www.armyacademy.ro/finalizare/Ghid_indrumare_licenta
_disertatie.pdf
