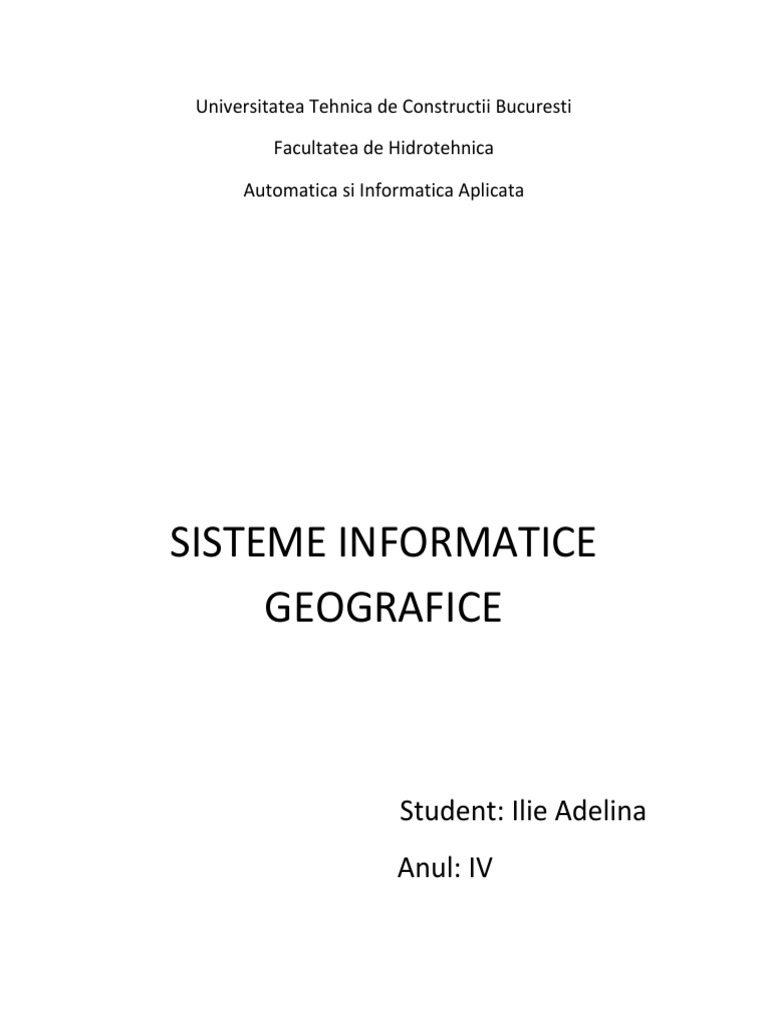

Universitatea Tehnica de Constructii Bucuresti Facultatea de Hidrotehnica Automatica si Informatica Aplicata

SISTEME INFORMATICE GEOGRAFICE

Student: Ilie Adelina Anul: IV

Cuprins:

1. Introducere, aspect generale

2. Tema de proiectare

3. Rezolvarea cerintelor

1. Introducere, aspect generale

Despre GIS GIS este acronimul n limba englez pentru Sisteme Informationale Geografice: Geographic Information Systems(SUA), Geographical Information Systems(Marea Britanie ,Australia ,Canada), Geographical Information Science (academic). Michael F.Goodchild, profesor la Universitatea din California, Departamentul de geografie definete GIS-ul ca fiind: o form particular a Sistemelor Informatice aplicat datelor geografice...Un ansamblu de echipamente, programe i proceduri proiectat pentru stocarea, administrarea, manipularea, analiza, modelarea i vizualizarea datelor spaiale pentru rezolvarea problemelor de planificare complexa i administrare. Mai pe larg, un sistem GIS este un sistem folosit pentu modelarea informaiei, proceselor i structurilor, care reflect lumea real, inclusiv evenimentele trecute, pentru a putea inelege, analiza i gestiona resurse i faciliti. Un sistem GIS poate fi descris ca un sistem de gestiune a unei baze de date, care de regul prezint utilizatorului datele ntr-un mod interactiv grafic, care poate fi interogati analizat.

Componentele GIS GIS nu trebuie privit ca un sistem pur hardware, el este un ansamblu constituit din: Persoane - utilizatorii sistemului; Aplicatii procesele i programele utilizate pentru atingerea scopurilor dorite; Date - informaiile necesare care stau la baza aplicaiei; Software nucleul sistemului GIS; Hardware - componentele fizice pe care va rula sistemul.

ArcGIS
ArcGIS este un pachet de programe produs de compania ESRI care permite crearea, prelucrarea, integrarea analiza si afisarea datelor geografice la diferite niveluri. n cadrul arhitecturii ArcGIS (fig. 1) utilizatorii pot accesa "clienti ArcGIS" (ArcView, ArcEditor, ArcInfo) sau "servere" (ArcSDE, ArcGIS server and ArcIMS). ArcGIS Desktop asigura accesul la diferiti "clienti" n cazul n care datele sunt locale. ArcView este o componenta GIS care permite vizualizarea, interogarea, analiza si crearea hartilor. Ofera instrumente pentru explorare, selectare, editare, afisare, analiza, simbolizare si clasificarea datelor, precum si pentru actualizarea metadatelor. ArcEditor este o aplicatie intermediara ArcGIS, care ofera mai multe functii dect ArcView, dar mai putine dect ArcInfo. Asa cum indica numele, ArcEditor contine n plus functii importante pentru editarea entitatilor tip "coverage" si "geodatabase". ArcInfo este componenta cea mai complexa ArcGIS n plus fata de functiile de afisare si interogare incluse de ArcView si de functiile de editare incluse de ArcEditor, ArcInfo ofera functii de geoprocesare si conversie a datelor, necesare pentru realizarea unor solutii complete GIS.

2. Tema de proiectare
Sa se construiasca o baza de date georeferentiata corespunzatoare zonei de analiza a fiecarui student, care sa contina informatii despre: - foraje - orase - rauri Utilizand si prelucrand date deja existente, fiecare student va construe modelul digital al terenului corespunzator zonei ce i-a fost repartizata. Prelucrarea informatiilor introduse anterior si exportarea acestora sub forma de harti in format pdf. Pentru a realiza aceste harti, fiecarui student i-a fost repartizata o zona de pe teritoriul Romaniei si i-a fost dat caroiajul de baza, pentru a putea georeferentia harta. - hidroizohipse - geologie

3. Rezolvarea cerintelor

Georeferentierea

Georeferentierea are rolul de a avea o harta precisa, bazata pe coordinate reale. Aceasta se realizeaza astfel: Pornirea aplicatiei ArcCatalog si selectarea folderului de lucru. Selectarea sistemului de referinta spatiala de baza al imaginii morteni.jpg (click dreapta pe imagine -> properties -> General -> Spatial Refference -> Edit ->selectarea sistemului Stereo 70) si al caroiajului 50_000.shp (Properties -> XY Coordinate System -> selectarea sistemului Stereo 70).

Imaginile sunt introduse in ArcMap Bara de georeferentiere ne ajuta sa introducem coordonatele punctelor din colturile hartii pentru a o pozitiona corect pe grid-ul dat. Pentru a porni bara de georeferentiere se da click dreapta pe spatiul liber al aplicatiei si se cauta in meniu Georeferencing si se bifeaza. Pentru a introduce coordonatele punctelor se foloseste tool-ul din bara Georeferencing numit Add Control Points . Se selecteaza punctul dorit prin click-ul mouseului in punctul respectiv, se utilizeaza click-dreapta si se selecteaza Input DMS of Lon and Lat si se introduc coordonatele.

Taierea hartii:

Harta Domnesti este acum impartita in 4 cadrane, pentru a avea doar cadranul 3 care corespunde temei trebuie taiata folosind comenzile urmatoare: Selectarea layerului 50_000 astfel incat doar cadranul dorit sa fie activ.

Rectificarea imaginii domnesti.jpg (click pe bara Georeferencing -> Rectify Taierea hartii dupa masca creata de layerul 50_000 , utilizand ArcToolbox ->Spatial Analyst Tools -> Extraction -> Extract by Mask.

Crearea bazei de date Pentru a putea introduce datele cerute, am creat urmatoarele Shapefile-uri:

Shape-ul de tip punct - Foraje (cu atributele Id, Denumire, Adancime, Tip, Ad_nivel, Ad_pat, Debit,Deniv, coord_x, coord_y)

Localitati (cu atributele Id, Denumire,Tip, Suprafata, Populatie)

Rauri(cu atributele Id, Denumire, Tip, Debit, Lungime)

Hidroizohipse(cu atributele Id, Cota_niv, Tip)

Shap-ul de tip polygon - Elem_geologice(cu atributele Id, Cod, Era, Geologie, Localizare)

Acestea au fost create in ArcCatalog, utilizand click-dreapta pe numele fisierului de baza si selectand optiunea New -> Shapefile.

Dupa ce acestea au fost create, au fost introduce datele in ArcMap, pentru a fi editate, utilizand bara de editare Pentru a porni editarea se selecteaza optiunea Start Editing din meniul barei de editare si se selecteaza Shape-ul pe care vrem sa-l editam. Dupa terminarea editarii, pentru a introduce date atributelor punctelor , liniilor si poligoanelor nou create, se va utiliza click-dreapta pe layerul respectiv si se va selecta optiunea Open Attribute Table , inainte de a inchide sesiunea de editare cu optiunea Stop Editing a barei de editare(Cat timp editarea este inca activa ). Dupa terminarea editarii atributelor, se selecteaza Stop Editing din bara de editare.

Crearea modelului digital al terenului :

Pe baza unei imagini raster date (introdusa in ArcMap, georeferentiata, taiata dupa caroiaj la fel ca mai sus ) se creaza modelul digital al terenului cu ajutorul comenzii din ArcToolBox -> Spatial Analyst Tools -> Surface -> Contour. Aceasta comanda ne creaza un Shapefile in care sunt introduse, in mod automat de catre comanda Contour, date despre cotele de nivel, bazate pe imaginea srtm_cut (imaginea srtm.tif taiata).

Exportarea hartii realizate in format PDF:

Harta care urmeaza a fi exportata in PDF trebuie aranjata in pagina. De asemenea trebuiesc introduse carecteristicile specifice unei harti si anume: titlu, indicatorul directiei N, scara si legenda. Se selecteaza optiunea View -> Layout View.

Se selecteaza optiunea Insert -> Title. Se selecteaza titlul cu ajutorul butonului clickdreapta si din meniu se intra in Properties, unde se editeaza textul titlului si dimensiunea lui. Se selecteaza optiunea Insert-> Legend. Se urmeaza pasii pentru crearea legendei pana la finalizare si se va pozitiona intr-un loc favorabil pe layout. Se selecteaza optiunea Insert -> North Arrow si se va pozitiona pe layout, in dreapta hartii. Se selecteaza optiunea Insert -> Scale Bar , se va selecta una dintre barele de scara si se va pozitiona pe layout, sub harta. Pentru a exporta datele in format PDF se utilizeaza comanda Export Map a meniului FILE.
