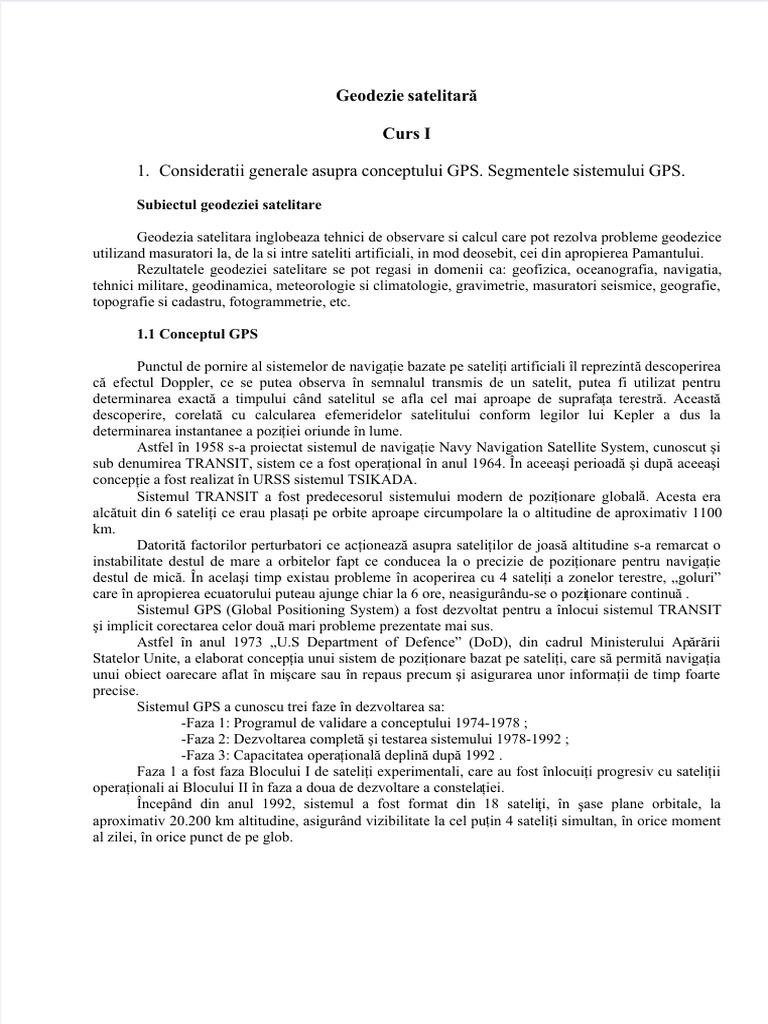

Geodezie satelitară

Curs I

1.  Consideratii generale asupra conceptului GPS. Segmentele sistemului GPS.

Subiectul geodeziei satelitare

Geodezia satelitara inglobeaza tehnici de observare si calcul care pot rezolva probleme geodezice
utilizand masuratori la, de la si intre sateliti artificiali, in mod deosebit, cei din apropierea Pamantului.
Rezultatele geodeziei satelitare se pot regasi in domenii ca: geofizica, oceanografia, navigatia,
tehnici militare, geodinamica, meteorologie si climatologie, gravimetrie, masuratori seismice, geografie,
topografie si cadastru, fotogrammetrie, etc.

1.1 Conceptul GPS

Punctul de pornire al sistemelor de navigaţie bazate pe sateliţi artificiali îl reprezintă descoperirea

că  efectul Doppler, ce se putea observa în semnalul transmis de un satelit, putea fi utilizat pentru
determinarea exactă  a timpului când satelitul se afla cel mai aproape de suprafaţa terestr ă. Această
descoperire, corelată  cu calcularea efemeridelor satelitului conform legilor lui Kepler a dus la
determinarea instantanee a poziţiei oriunde în lume.
Astfel în 1958 s-a proiectat sistemul de navigaţie Navy Navigation Satellite System, cunoscut şi
sub denumirea TRANSIT, sistem ce a fost operaţional în anul 1964. În aceeaşi perioadă  şi după aceeaşi
concepţie a fost realizat în URSS sistemul TSIKADA.
Sistemul TRANSIT a fost predecesorul sistemului modern de poziţionare globală. Acesta era
alcătuit din 6 sateliţi ce erau plasaţi pe orbite aproape circumpolare la o altitudine de aproximativ 1100
km.
Datorită factorilor perturbatori ce acţionează asupra sateliţilor de joasă altitudine s-a remarcat o
instabilitate destul de mare a orbitelor fapt ce conducea la o precizie de poziţionare pentru navigaţie
destul de mică. În acelaşi timp existau probleme în acoperirea cu 4 sateliţi a zonelor terestre, „goluri”
care în apropierea ecuatorului puteau ajunge chiar la 6 ore, neasigurându-se o poziţionare continuă .
Sistemul GPS (Global Positioning System) a fost dezvoltat pentru a înlocui sistemul TRANSIT
şi implicit corectarea celor două mari probleme prezentate mai sus.
Astfel în anul 1973 „U.S Department of Defence” (DoD), din cadrul Ministerului Apăr ării
Statelor Unite, a elaborat concepţia unui sistem de poziţionare bazat pe sateliţi, care să permită navigaţia
unui obiect oarecare aflat în mişcare sau în repaus precum şi asigurarea unor informaţii de timp foarte
 precise.
Sistemul GPS a cunoscu trei faze în dezvoltarea sa:
-Faza 1: Programul de validare a conceptului 1974-1978 ;
-Faza 2: Dezvoltarea completă şi testarea sistemului 1978-1992 ;
-Faza 3: Capacitatea operaţională deplină după 1992 .
Faza 1 a fost faza Blocului I de sateliţi experimentali, care au fost înlocuiţi progresiv cu sateliţii
operaţionali ai Blocului II în faza a doua de dezvoltare a constelaţiei.
Începând din anul 1992, sistemul a fost format din 18 sateliţi, în şase plane orbitale, la
aproximativ 20.200 km altitudine, asigurând vizibilitate la cel puţin 4 sateliţi simultan, în orice moment
al zilei, în orice punct de pe glob.


 La sf ăr şitul anului 1992 constelaţia era formată din 21 de sateliţi operaţionali, în 24 de poziţii cu
4 sateliţi pe orbite înclinate cu 55o între ele, la altitudinea de 20.200 km.
Constelaţia actuală este constituită din 28 de sateliţi operaţionali. Altitudinea la care sunt situaţi
sateliţii este aproximativ 20.200 km iar durata unei revoluţii, de 11h15min.
Componentele unui satelit sunt:
-emiţător ;
-ceasuri atomice ;
-computere ;
-echipamente auxiliare .
Fiecare satelit emite un mesaj pentru determinarea poziţiei sale spaţiale .

1.2 Structura sistemului GPS

Sistemul GPS este conceput din 3 segmente principale:

-segmentul spaţial ;
-segmentul de control ;
-segmentul utilizator.

1.2.1 Segmentul spaţial

Sateliţii NAVSTAR-GPS tramsmit semnale de timp sincronizate pe două  frecvenţe purtătoare,

 parametrii de poziţie ai sateliţilor şi informaţii adiţionale cum ar fi starea sateliţilor.
Această constelaţie de sateliţi garantează vizibilitatea simultană spre cel puţin 4 sateliţi, din orice
 punct de pe Pământ, iar dacă satelitul trece prin zenitul observatorului, atunci acel satelit va fi vizibil
 pentru aproximativ 5 ore.

Fig. 1.1 Constelaţia sateliţilor GPS

Sateliţii
În esenţă, sateliţii GPS reprezintă  platforme purtătoare de emiţătoare radio, ceasuri atomice,
computere precum şi variate echipamente auxiliare necesare pentru operarea întregului sistem.
Sateliţii GPS au diverse modalităţi de a fi identificaţi: după data când au fost lansaţi, numărul de
catalog al NASA, numărul poziţiei orbitale sau după numărul PRN (pseudorandom noise) – ce reflectă
 por ţiunea de cod P ce este utilizată de satelit. În general, s-a convenit să se folosească numărul PRN.


Tipurile de sateliţi GPS sunt: Block I, Block II, Block IIA, Block IIR, Block IIM, Block IIF şi
Block III.
Sateliţii din generaţia "Block-I" au fost sateliţi prototip, concepuţi pentru faza de testare şi
dezvoltare (1979 – 1985) şi erau prevăzuţi cu o durată de funcţionare de 5 ani.
Sateliţii din generaţia "Block-II" se deosebesc esenţial de sateliţii din generaţia precedentă, prin
faptul că aveau implementate tehnicile de protecţie SA – Selective Availability şi AS - Anti Spoofing.
Primul satelit din această generaţie a fost lansat în februarie 1989, durata lui funcţionare fiind estimată la
cca. 7,5 ani. La bordul fiecărui satelit din "Block-II" se afl ă 4 ceasuri atomice, două cu Cesiu şi două cu
Rubidiu.
Sateliţii din generaţia "Block-IIA" (A are semnificaţia "Advanced" - avansat) sunt dotaţi cu
 posibilitatea de comunicare satelit-satelit. Primul satelit din această generaţie a fost lansat în noiembrie
1990.
Sateliţii din generaţia "Block-IIR" (R are semnificaţia "Replenishment"- înlocuire) asigur ă
facilitatea de măsurare a distanţei satelit-satelit - tehnica SSR Satelit-to-Satelit Ranging), iar ceasurile
atomice cu hidrogen sunt cu un ordin de mărime mai precise. Durata de viaţă este estimată la 10 ani.
Lansarea sateliţilor din această generaţie a început în anul 1995.
Sateliţii din generaţia „Block-IIM” (M are semnificaţia "Modernized" - modernizat) au fost
lansaţi începând din iulie 2004.
Sateliţii din generaţia "Block-IIF" (F are semnificaţia "Follow on" - continuă) se doreşte a fi
lansaţi până în 2010. Această generaţie va dispune de sisteme iner ţiale de navigaţie precum şi o structur ă
avansată  a semnalului. Durata lor de viaţă  va fi de minim 10 ani şi vor pregăti drumul pentru noua
generaţie de sateliţi de navigaţie „Block-III”.

1.2.2  Segmentul de control

Segmentul de control al sistemului GPS  este constituit din statiile specializate de la sol care
actualmente sunt în numãr de cinci si sunt dispuse aproximativ uniform în jurul Pãmântului, în zona
ecuatorialã.
Principalele sarcini ale segmentului de control, sunt urmatoarele:
-  segmentul de control urmãreste permanent prin statii de la sol satelitii sistemului,
 prelucrând datele receptionate în vederea calculãrii pozitiilor spatio-temporale ale
acestora ( efemeride), care apoi sânt transmise la sateliti;
-  controleazã ceasurile satelitilor comparându-le cu un ceas atomic cu hidrogen, de tip
MASER;
-  calculeazã corectiile orbitale, care sunt transmise la fiecare satelit si operate de
motoarele rachetã proprii de corectare a orbitei;
-  activeazã prin comenzi de la sol, la momentul dorit sau necesar, sistemele de protectie
SA (Selectiv Availability) si AS (Anti – Spoofing), ale sistemului;
-  stocheazã datele noi receptionate de la sateliti;
-  calculeazã efemeridele prognozate (Broadcast) pentru urmãtoarele 12 sau 24 de ore pe
care le transmite la segmentul spatial;
-  executã întregul control asupra sistemului;
Cele 5 statii la sol care formeazã segmentul de control al sistemului de pozitionare GPS  au
urmãtoarele clasificãri si atributii:
 statia de control pri ncipalã ( Master Control Station), amplasatã la Colorado Springs în Statele
Unite, centralizeazã datele receptionate de la sateliti de statiile monitoare de la sol, prelucreazã aceste


date pentru prognozarea orbitelor satelitilor (efemeridelor), si executã calculul corectiilor acestora
 precum si ale ceasurilor, date, care apoi se transmit la statiile de control ale sistemului pe care acestea le
încarcã la segmentul spatial, sub o forma care constituie mesajul de navigatie, receptionat de utilizatori;
 statiile monitor   ale segmentului de control sunt amplasate dupã cum urmeazã: insula Hawai
(estul oceanului Pacific), insula Kwajalein (vestul oceanului Pacific), insula Diego Garcia (vestul
oceanului Indian) si insula Ascension  (oceanul Atlantic). Fiecare dintre aceste statii împreunã cu statia
 principalã receptioneazã permanent semnalele de la satelitii vizibili, inregistreazã datele meteorologice
si parametrii ionosferici pe care le transmit pentru prelucrare la statia principalã;
 statiile de control la sol, amplasate lângã statiile monitor din insula Kwajalein, insula Diego
Garcia si insula Ascension si care de fapt sunt antene la sol cu ajutorul cãrora se realizeazã legãtura
 permanentã cu satelitii sistemului si prin care se transmit efemeridele, corectiile orbitelor si ale
ceasurilor atomice, precum si alte date necesare bunei functionãrii a sistemului.

Fig.1.2 - Statiile de control ale sistemului GPS

Pentru calculul efemeridelor precise, necesare în special prelucrãrii mãsurãtorilor GPS cu utilizare
în geodezie-geodinamicã, se folosesc mãsurãtori si de la alte cinci statii terestre.

1.2.3  Segmentul utilizatorilor

Acest segment e constituit din totalitatea utilizatorilor detinãtori de receptoare GPS cu antenã, în
functie de calitãtile receptorului si antenei, rezultând acuratetea preciziei de pozitionare sau a
elementelor de navigatie. Receptoarele geodezice sunt receptoarele cele mai precise si opereazã cu
lungimile de undã purtãtoare L1 si L2 precum si codul C/A sau P.
Dacã la nivelul anului 1990 existau cca. 9000 de utilizatori GPS, la nivelul anului 2000 se
estimau cca. 500000 utilizatori GPS  care pe grupe mari de activitãti reprezentau urmãtoarele cifre si
 procente[NGS 1994]:

navigatia maritimã si fluvialã 225000 receptoare 45%

navigatie si transport terestru 135000 receptoare 27%
navigatia aerianã 80000 receptoare 16%
utilizatori militari 35000 receptoare 7%
geodezie si cartografie 25000 receptoare 5%

Tabel.1.1 Statistică privind utilizatorii de receptoare GPS pe grupe de activităţi



Curs II

2.  Semnale GPS. Structura semnalelor GPS

Sistemul GPS este un sistem de masurare a distantelor intr-un singur sens. Satelitii GPS emit
semnale care se propaga prin spatiu pana la receptoarele aflate pe suprafata Pamantului sau in apropierea
ei. Din semnalul interceptat, receptorul masoara distanta intre centrul de faza al antenei receptorului si
centrul de faza al antenei de emisie a satelitului.
Acuratetea sistemului de pozitionare GPS  este asiguratã de faptul cã toate componentele
semnalului satelitar sunt controlate de ceasuri atomice.
Satelitii GPS  din Block II prin ceasurile atomice de la bord, 2 cu cesiu si douã cu rubidiu,
asigurã o stabilitate pe perioadã îndelungatã de 10-12 – 10-14secunde.
Satelitii din Block IIR, dotati cu ceasuri atomice MASER, cu hidrogen, asigurã pe perioadã
îndelungatã o stabilitate echivalentã cu 10-14 – 10 –15secunde.
Aceste ceasuri atomice, de foarte mare precizie, asigurã realizarea unei frecvente fundamentale f 0
= 10.23 Mhz , în banda L.
Având în vedere faptul cã lungimea de undã este datã de relatia:
v
λ  =
 f
unde: v = c = 299 792 458 m/s (viteza luminii în vid)
f 0 = 10.23 * 108 Hz
rezultã:
2.99792458 ∗10 8
λ = ≅ 30 m
10.23 ∗ 10 6
Frecventa fundamentalã „ f 0”, este la originea a trei pãrti fundamentale ale semnalului transmis
de satelitii GPS si anume:
-  componenta portantã, care contine cele 2 unde purtatoare L1 si L2;
-  componenta activã, care contine 2 coduri numite C/A si P ;
-  componenta mesaj, care contine codul D;

Fig.2.1 – Mesaje transmise de către sateliţii GPS



Cele douã unde portãtoare, sunt generate prin multiplicarea frecventei fundamentale cu 154,
 pentru L1 si respectiv 120, pentru L2. Frecventele si lungimile de undã rezultate au urmãtoarele valori:
c
L  :     f L 1 = 154 ⋅ f 0 = 1575.42 Mhz ⇒ λ  = ≅ 19 cm
1 f L1
c
L :   f L 2 = 120 ⋅ f 0 = 1227.60 Mhz ⇒ λ  = ≅ 24 cm
2 f L 2
Sistemul a fost proiectat cu douã frecvente, conditie teoreticã indispensabilã pentru eliminarea
diverselor cauze de manifestare ale unor erori, cum ar fi erorile sistematice care au ca efect imediat
întârzierea semnalului radio emis de satelitii GPS, datoratã în principal erorilor generate de efectele
erorii de ceas, refractiei ionosferice, troposferice, etc.

Determinarea distantei de la satelit la receptorul GPS  terestru, esentialã pentru pozitionarea

acestuia, este indispensabil legatã de determinarea, cât mai precisã, a timpului de propagare al undei de
la satelit la receptor, mãsurãtoare care se realizeazã cu ajutorul codurilor generate de un algoritm cu
 periodicitate în timp, care moduleazã frecventele portantelor.
Modulaţia se poate scrie sub forma:
 L1 (t ) = a1 P (t )W (t )cos ( f 1t ) a1C (t  D) (t )sin ( f 1t )
 L2 (t ) = a 2 P (t )W (t ) D (t )cos ( f 2 t )
  unde:
a – amplitudinea semnalului
P – codul P (Precise sau Protected)
W – codul W, care pentru protecţia împotriva semnalelor de bruiaj (A-S) transformă codul P în
codul secret Y (P+W=Y)
C – codul C/A (Coarse sau Clear Acquisition, obţinere date brute sau deschise, după alţii Civil
Access – acces civil)
D – cod de date (Data cu viteza de modulaţie de 50 bit/s)
f – frecvenţa semnalului care aici şi mai departe se foloseşte în locul „frecvenţei circulare”
2
ω  =
T
t – timpul

Codul C/A

Doua coduri PRN sunt transmise de fiecare din sateliti, respectiv, codul C/A si codul P. Codul
C/A reprezinta o secventa de 1023 numere binare, denumite si cipuri si se repeta la fiecare milisecunda.
Acest fapt denota ca sunt generate 1,023 milioane de cipuri pe secunda, si ca un cip are o durata de
aproape o microsecunda, astfel modularea va fi de f0/10. Fiecare cip calatoreste pe unda purtatoare prin
spatiu cu viteza luminii, astfel se poate converti intervalul de timp in distanta, rezultand o lungime de
unda a codului C/A de aprox. 300m.
codul C/A (Coarse  Acquisitio n) : f C/A = f 0 /10 = 1.023Mhz λ  = c/f  ≅ 300m
C/A C/A


Codul P
In ceea ce priveste codul P, precizii mai bune se pot obtine daca se utilizeaza lungimi de unda
mai mici. Pentru obtinerea acestor precizii, satelitii emit si codul P, modularea in acest caz fiind chiar
frecventa fundamentala. Lungimea de unda a codului P este de doar 30m, adica o zecime din lungimea
codului C/A. Frecventa cu care sunt generate cipurile este in mod normal de 10 ori mai rapida: 10, 23
milioane de cipuri pe secunda.
codul P (Precision ) : f  = f  = 10.23 Mhz λ  = c/f  ≅ 30m
P 0 P P

Codul Y

Ca o politica de securitate cunoscuta sub denumirea de Anti Spoofing (AS), Ministerul Apararii
al SUA a codat codul P cu ajutorul unui unui cod secret W, cod ce are o frecventa de 20 de ori mai mica
decat frecventa fundamentala.
In acest sens exista doua servicii de pozitionare oferite de catre sistemul NAVSTAR GPS, si
anume SPS – Standard Positioning Service si PPS – Precise Positioning Service. Primul permite accesul
doar la codul C/A, iar cel de-al doilea este precis si permite accesul atat la codul C/a cat si la codul P,
fiind destinat armatei americane.

Mesajul de navigatie D

Este foarte important ca receptorul sa stie unde se afla satelitii pentru a putea determina
distantele dintre receptor si satelitii vizibili. In acest sens, este necesar ca satelitii sa emita mesaje
 privind informatii orbitale (efemeride) ce se vor utiliza la calculul pozitiei satelitului, a diferentei
ceasului satelitar fata de timpul sistemului GPS, informatii despre modul de operare al satelitilor,
respectiv informatii privind precizia masuratorilor de distante. Mesajul de navigatie mai contine un
almanah, ce cuprinde un set de date ce prezinta o descriere sumara a orbitelor satelitare, calculul
frecvenţei de recepţie a satelitului si alte informatii utilizate la proiectarea masuratorilor GPS.
Codul D  f D  = f 0 /204800 = 50 Hz


Curs III

3.  Atmosfera terestra. Influenta semnalelor in ionosfera. Influenta semnalelor in

troposfera
3.1 Structura atmosferei terestre

Atmosfera
Forma atmosferei:sfer ă turtită,datorită mişcării de rotaţie a Pământului şi densităţii ei mai reduse
Limite: max. 10 000 km(uneori este considerată chiar 35 000 km)
Alcătuire: azot(78,09%) şi oxigen(20,95%),la care se adaugă dioxid de carbon(0,03%),
argon(0,93%),neon,heliu,hidrogen,ozon,amoniac,metan etc.
Structura verticală a atmosferei:
Troposfera:
- limite: 12 km(16-18 km la Ecuator,6 km la poli)
- concentrează 90 % din masa atmosferei
- temperatura scade odată cu înălţimea(6,4 ° C la 1 km)
- temperatura la limita superioar ă: - 60 ° C
Tropopauza-strat intermediar între troposfer ă şi stratosfer ă
Stratosfera:
- limite:12-50 km
- este cea mai rarefiată
- temperatura aerului creşte de la - 60° C la - 4°C
- prezintă un strat de ozon între 20-40 km
Stratopauza -strat intermediar între stratosfer ă şi mezosfer ă
Mezosfera:
- limite: până la 80 km
- temperatura aerului scade la – 83 ° C
Troposfera + stratosfera + mezosfera = homosfera
Mezopauza- strat intermediar mezosfer ă şi ionosfer ă
Ionosfera(termosfera):
- limite: 80-1 000 km
- temperatura creşte la 1 100-1 600 °C
- are mai multe straturi ce absorb radiaţiile solare şi reflectă undele radio de pe Pământ
- aici se formează aurorele polare
Exosfera:
- limite: peste 1 000 km
Termosfera + exosfera = heterosfera
Magnetosfera:
- limite: până la 100 000 km
Centuri de radiaţii: 3 000-4 000 km şi 15 000-20 000 km



Fig.3.1 – Structura atmosferei terestre

3.2 Influenta semnalelor in ionosfera

Ionosfera este un mediu dispersiv pentru microunde, cum sunt cele emise de sateliţii sistemelor
de poziţionare globală, în sensul că  timpul de propagare este dependent de frecvenţa semnalului care
str ă bate ionosfera. Cu cât frecvenţa semnalului este mai mare, cu atât influenţa ionosferei este mai
redusă. Deci influenţa refracţiei ionosferice asupra semnalului L1 emis de sateliţii GPS este mai redusă
decât asupra semnalului L2.

Fig.3.2 – Influenţa semnalelor în ionosfer ă



  Semnalele satelitare care sunt recepţionate sub un unghi de elevaţie mai mic, sufer ă refracţii mai
 puternice, datorită  traseului lor mai lung prin ionosfer ă, faţă  de semnalele satelitare recepţionate din
zenit. În condiţii normale, influenţa refracţiei ionosferice asupra semnalelor recepţionate la elevaţia de
15° este de cca. 2,5 ori mai puternică, decât asupra semnalelor recepţionate din zenit. Conţinutul de
electroni în ionosfer ă şi perturbaţiile ionosferice ating un maxim în perioada cu activitate solar ă maximă.
Activitatea solar ă are un caracter ciclic (protuberantele sau exploziile solare) şi se repetă la cca. 11 ani.
Cercetările recente au dovedit o corespondenţă  între activitatea solar ă  şi fenomenele care au loc în
ionosfer ă.
Influenţa ionosferei asupra măsur ătorilor depinde şi de lungimea bazei. Cu cât lungimea bazei
este mai mare, cu atât condiţiile ionosferice sunt mai variate, iar influenţa asupra semnalelor
recepţionate în staţiile S1  şi S2  este diferită. O diminuare substanţială  a efectului ionosferic asupra
măsur ătorilor, se poate obţine, prin combinarea măsur ătorilor efectuate pe cele două semnale L1 şi L2.
Sateliţii sistemelor de poziţionare globală emit pe două frecvenţe nu numai pentru a transmite un volum
mai mare de date, ci mai ales pentru a putea controla efectul momentan al ionosferei.
Este evident că doar măsur ătorile efectuate cu receptoare care operează pe ambele frecvenţe, pot
oferi corectarea în mare măsur ă  a refracţiei ionosferice. Fenomenele care au loc în ionosfer ă, care
depind în cea mai mare măsur ă  de activitatea solar ă, sunt greu de anticipat şi de modelat. Din acest
motiv, refracţia ionosferică  r ămâne în continuare sursa principală  de erori în poziţionarea relativă, în
special când bazele care se măsoar ă au lungimi de zeci de kilometri sau chiar sute de kilometri.
3.3 Influenta semnalelor in troposfera

Troposfera reprezintã, segmentul de bazã al atmosferei, cuprins între suprafata Pãmântului si o

înãltime de cca.12-16 km.
Aceastã zonã este divizatã în douã pãrti:
partea „umedã”cuprinsã între suprafata Pãmântului si o altitudine de cca. 11km, zonã în
care umiditatea atmosfericã este prezentã si are valori semnificative;
partea „uscatã” cuprinsã între altitudinea de cca.10km si 40km (parte din stratosfera) .
Refractia troposfericã provoacã o întârziere a receptionãrii semnalului de la satelit, întârziere
care conduce la cresterea timpului de parcurgere a distantei de la satelit la receptor si în consecintã o
crestere sistematicã a distantelor.
Intârzierea datoratã refractiei troposferice este independentã de frecventa semnalului, aceasta
comportându-se identic fatã de cele douã unde purtãtoare L 1 si L 2, dar este dependentã de parametrii
atmosferici si de unghiul zenital sub care se gãseste receptorul fatã de satelit.
Valoarea refractiei troposferice creste exponential cu valoarea unghiului zenital si din aceste
motive nu este recomandabil a se efectua observatii la satelitii care apun sau rãsar, decât dupã ce au
intrat sau au iesit, sub unghiul zenital de 700 - 750.
Pentru eliminarea acestei erori sistematice, s-au realizat mai multe modele matematice printre
care cele mai utilizate sunt cele realizate de Hopfield si Saastamoinen.


Curs IV

4.  Timpul - generalitati. Sistemul orar GPS

4.1. Definire, istoricul timpului.

Termenul “timp” include cel putin trei intelesuri: timpul secunda - o marime masurabila cu un
ceas pentru a determina viteza schimbarilor, timpul ca un concept – o constructie a gandirii umane si
timpul ca fenomen – sinonim al variabilitatii lumii, prin care se accepta timpul ca o realitate.
Determinarea cu precizie a timpului a devenit posibila in anul 1920, o data cu inventarea
oscilatorului si a filtrelor cu cristal de cuart. Ceasul atomic a fost inventat in anii ’40 ai secolului al XX-
lea si de atunci precizia determinarii timpului a crescut continuu, aproximativ in acelasi ritm cu care a
crescut densitatea de inregistrare in memoria calculatoarelor.

4.2. Clasificarea timpului

Se cunosc trei grupe mari de scari de timp si anume: Timpul sideral sau Timpul Universal,
Timpul efemer, dinamic sau terestru si Timpul atomic.

4.2.1. Timp Sideral sau Timp Universal - redă orientarea în timp a Pământului faţă de spaţiul
iner ţial, iar scara de timp adecvată este legată de rotaţia diurnă a Pământului.

Există patru elemente care definesc timpul sideral:

LAST – timp aparent local atribuit echinocţiului de primăvar ă, sau unghi orar local al
echinocţiului de primăvar ă real;
GAST – timp sideral aparent Greenwich sau unghi orar Greenwich al echinocţiului de primăvar ă
real;
LMST - unghi orar local al echinocţiului de primăvar ă mediu;
GMST - unghi orar Greenwich al echinocţiului de primăvar ă mediu;
LMST – GMST = LAST - GAST

Fig.4.1 – Scara timpului universal



4.2.2. Timp efemer, Timp dinamic, Timp terestru – este un timp convenţional şi este definit
ca o mişcare orbitală a corpurilor cereşti în jurul Soarelui.
Astronomii au inventat (in 1960) timpul efemeridelor. Acest sistem de timp este precis si nu ia in
consideratie rotatia Pamantului. A fost folosit la calculul efemeridelor, mai ales la efemeridele corpurilor
ceresti ce se misca in sistemul solar. In 1984 TE a fost inlocuit cu Timpul dinamic terestru, iar în 1991
TDT a devenit timpul terestru (TT). In 1984 a fost creat timpul dinamic baricentric. Acesta se refera la
centrul de masa al sistemului solar, apoi, in 1991, a aparut timpul coordonat baricentric, ce este bazat pe
relativitate. Ultimele doua sisteme sunt neimportante pentru amatori pentru ca difera cu cateva
milisecunde.

4.2.3. Timp atomic – se leagă de masurarea exactă a timpului de călătorile a unui semnal, care
cere o scar ă de timp de înaltă rezoluţie (TAI), uniformă şi uşor accesibilă.

Ceasul atomic utilizeaza ca standard de referinta frecventa perioadei de oscilatie a radiatiei emise
la tranzitia intre doua niveluri energetice dintr-un atom. In conformitate cu hotararea celei de a XIII-a
Conferinte Generale pentru Masuri si Greutati din anul 1967, secunda este durata a 9192.631.770
 perioade de oscilatie ale radiatiei emise la tranzitia intre doua niveluri hiperfine ale starii fundamentale
3S1/2 a atomului de cesiu 133. Ultima referinta internationala pentru timpul precis si frecventa este
“Timpul Universal Coordonat”, care este stabilit pe baza informatiilor despre timp si frecventa de la
centrele de timp dispuse in jurul globului pamantesc.
In anul 1970, Timpul Universal Coordonat a fost conceput de catre un grup international de
experti, format in cadrul Uniunii Internationale de Telecomunicatii, care a considerat ca, pentru evitarea
confuziilor in comunicarile asupra timpului, cel mai bine ar fi sa se foloseasca, in toate limbile
 pamantului, o singura forma abreviata de referinta asupra timpului (UTC).

4.3. Importanţa sistemului orar GPS

Cel mai semnificativ exemplu privind folosirea de catre navigatie a determinarii cu precizie a
timpului este existenta Sistemului Global de Pozitionare (GPS) care se bazeaza pe comunicarile a 24 de
sateliti orbitali care transmit semnale pe baza carora se evalueaza cu precizie timpul. Deoarece
semnalele se deplaseaza cu viteza luminii si timpul de transmisie este cunoscut, calculatoarele care
receptioneaza semnalele pot determina cu o inalta precizie distanta la care se afla fiecare satelit orbital.
In acest proces se comunica calculatoarelor receptoare timpul determinat cu precizie de catre ceasurile
atomice ale GPS si, prin comparare, se determina cu o deosebita acuratete atat pozitia satelitilor, cat si
timpul care este comunicat, pentru a fi inregistrat, unui mare numar de utilizatori
.

In plus, au fost dezvoltate multe tipuri de sisteme de comunicatie care depind de GPS si multe
tari utilizeaza semnalele GPS in perfectionarea sistemelor de navigatie si in controlul traficului aerian.
Evaluarea exacta a timpului, inclusiv a Timpului Universal Coordonat, este un parametru impus
al GNSS, iar ceasul atomic este unul din instrumentele de baza ale sistemului. In prezent, GPS poate fi
utilizat pentru a obtine estimarea UTC, iar transformarea UTC intr-un serviciu de timp real reprezinta o
 preocupare la nivel mondial.


Curs V

5.  Sisteme de coordonate utilizate in tehnologia GPS.

5.1. Sistemul de coordonate cartezian geocentric

Sistemul de coordonate cartezian geocentric are ca suprafatã de referintã geoidul, fiind

considerat sistemul de coordonate fundamental al geodeziei. Este un sistem de coordonate
tridimensional rectangular cu centrul în centrul de masã al Pãmântului. Pozitia unui punct oarecare P de
 pe suprafata Pãmântului este definitã atât în sistem tridimensional (geodetic) cât si în coordonate
astronomice. Cele trei axe rectangulare sunt:
-  Axa Z este axa polilor;
-  Axa X este în planul ecuatorului si intersecteazã meridianul 0 (Greenwich);
-  Axa Y este perpendicularã pe celelalte douã, situatã în planul ecuatorului, cu sensul pozitiv
spre est.

Fig.5.1 – Sistemul de coordonate astronomic



Coordonatele astronomice sunt:

-  latitudinea astronomicã, notatã ;
-  longitudinea astronomicã, notatã .
Pentru a defini pozitia punctului nu pe geoid ci pe suprafata terenului, acestor douã coordonate li
se adaugã altitudinea ortometricã, notatã HOR .
Latitudinea astronomicã, , a punctului P este unghiul format de verticala punctului P cu planul
ecuatorial al geoidului. Longitudinea astronomicã, , este unghiul diedru format de meridianul
astronomic al punctului Greenwich cu meridianul punctului P. Altitudinea ortometricã, H, este diferenta
 pe verticalã, mãsuratã pe verticala locului, dintre punctul P de pe suprafata terenului si punctul în care
verticala punctului P înteapã geoidul. Fizic, verticala unui punct oarecare P este datã de firul cu plumb.
Toate observatiile geodezice sunt referite la verticala locului, care trebuie sã coincidã cu axa verticalã a
oricãrui instrument geodezic amplasat în punctul respectiv.
Sistemul astronomic local, legat de normala n, intr.-un punct de observatie P poate fi definit ca:

 cos Φ cos Λ 
 
n =  cos Φ sin Λ 
 sin Φ 
  
5.2. Sistemul astronomic local

Acest sistem de coordonate are axele definite in felul urmator:

-   planul orizontal xy este perpendicular pe directia gravitãtii;
-  axa z este axa polilor;
-  axa x este situatã în meridianul local al punctului P (originea sistemului), deci cu sensul
 pozitiv spre nordul geografic;
-  axa y are sensul pozitiv spre estul astronomic si este perpendicularã atât pe axa x cât si
 pe directia gravitãtii;
-  altitudinea, HOR , este îndreptatã dupã tangenta la directia gravitãtii, cu sensul pozitiv
cãtre zenitul astronomic.

Orice alt punct din vecinãtatea punctului P si vizibil din acest punct, poate fi determinat în acest
sistem de coordonate prin mãsurãtori clasice (directii, distante, unghiuri zenitale) sau GPS. Mãsurãtorile
clasice sunt denumite si coordonate astronomice polare locale:
-  S - distanta înclinatã dintre cele douã puncte;
-  - azimutul astronomic al punctului de statie în raport de punctul nou, R;
-  Z- unghiul zenital, format între verticala locului punctului P si directia PR;
Coordonatele astronomice polare locale care definesc pozitia punctului nou R în sistemul
astronomic local pot fi transformate în coordonate naturale locale, respectiv x,y, HOR , pentru punctul R.

  x    cos A sin Z 

    
 X  =  y  = S  sin A sin Z  
 z    cos Z  
      



Fig.5.2 – Sistemul astronomic local

5.3. Sistemul global elipsoidal

Sistemul global elipsoidal este similar cu sistemul cartezian global geocentric. Originea
sistemului este în imediata apropiere a centrului sistemului cartezian global geocentric, respectiv cât mai
aproape de centrul de masã al Pãmântului. De asemenea, cele trei axe de coordonate sunt apropiate pânã
la coincidentã cu axele de coordonate ale sistemului cartezian global geocentric. Este de asemenea un
sistem de coordonate tridimensional rectangular. Pozitia unui punct oarecare P de pe suprafata
Pãmântului este definitã atât în sistem tridimensional elipsoidal cât si în coordonate elipsoidale
(latitudinea si longitudinea elipsoidalã). Cele trei axe rectangulare sunt:
-  Axa Z’ este cât mai aproape de axa polilor geografici;
-  Axa X’ este în planul ecuatorului elipsoidal si intersecteazã meridianul 0 al elipsoidului
respectiv;
-  Axa Y’ este perpendicularã pe celelalte douã, situatã în planul ecuatorului elipsoidului,
cu sensul pozitiv spre est.

Coordonatele elipsoidale, analog coordonatelor astronomice sunt:

-  latitudinea geodezicã, notatã B;


-  longitudinea geodezicã, notatã L.

Pentru a defini pozitia punctului pe suprafata terenului, si nu pe elipsoid, acestor douã

coordonate li se adaugã altitudinea elipsoidalã, notatã HE.
Latitudinea geodezicã, B, a punctului P este unghiul format de normala la elipsoid în punctul P
cu planul ecuatorului elipsoidului de referintã. Longitudinea geodezicã, L, este unghiul diedru format de
meridianul geodezic al punctului P cu meridianul geodezic al punctului Greenwich. Altitudinea
elipsoidalã, HE, este diferenta pe verticalã, mãsuratã pe normala la elipsoid a punctului P, dintre punctul
P de pe suprafata terenului si punctul în care normala le elipsoid a punctului P înteapã elipsoidul.
De remarcat cã meridianul 00  al elipsoidului nu corespunde cu meridianul 00  al geoidului. De
asemenea, în mod normal, fiecare elipsoid are altã origine pentru meridianul 00  si altã pozitie a
ecuatorului. De exemplu, între elipsoidul Krasovski si elipsoidul WGS84 este o diferentã de circa 1” pe
longitudine si circa 6” pe latitudine la nivelul tãrii noastre.

Fig.5.3 – Sistemul elipsoidal global

Sistemul elipsoidal local, legat de normala n, intr.-un punct de observatie P poate fi definit ca:
 cos ϕ cos λ 
 
n =  cos ϕ sin λ  
 sin ϕ  
  


5.4. Sistemul elipsoidal local

Sistemul de coordonate elipsoidal local are axele definite astfel:

-   planul orizontal xy este perpendicular pe normala la elipsoid;
-  axa x este situatã în meridianul geodezic al punctului P (originea sistemului), deci cu
sensul pozitiv spre nordul geodezic;
-  axa y are sensul pozitiv spre estul geodezic si este perpendicularã atât pe axa x cât si pe
normala la elipsoid;
-  altitudinea, HE este îndreptatã dupã normala la elipsoid, cu sensul pozitiv cãtre zenitul
geodezic.

Fig.5.4 – Sistemul elipsoidal local

Coordonatelor astronomice polare le corespund coordonatele elipsoidale polare locale:
-  D - distanta înclinatã dintre cele douã puncte;
-  α - azimutul astronomic al punctului de statie în raport de punctul nou, R;
E
-   - unghiul zenital, format între normala la elipsoid a punctului P si directia PR;
Coordonatele elipsoidale polare locale care definesc pozitia punctului nou R în sistemul
elipsoidal local pot fi transformate în coordonate elipsoidale locale, respectiv xyHE, pentru punctul R.

  x    cos α sin ζ  

    
 X  =  y  =  D sin α sin ζ  
 z    cos ζ  
      



5.5. Sistemul WGS 84

Sistemul de referinţă utilizat de tehnica GPS este sistemul WGS 84 (World Geodetic System),
căruia îi este asociat un elipsoid geocentric echipotenţial de revoluţie.
Sistemul de referinţă  în care este încadrată  o reţea GPS poate fi considerat un sistem
convenţional, local, care are originea translatată cu o cantitate necunoscută faţă de sistemul WGS.
Sistemul WGS 84 a fost dezvoliat de D.M.A. (Defense Mapping Agency) din SUA şi este în
 principiu identic cu Sistemul Geodezic de Referinţă l980. Sistemul WGS 84 a necesitat realizarea:
-unui sistem de coordonate geocentric ;
-unui elipsoid mediu (al Pământului) ;
-parametrilor de transformare în alte datumuri geodezice .
Sistemul WGS 84 este un sistem geocentric fix cu originea în centrul de masă al Pământului şi
 prezintă următoarele particularităţi:
- axa Z este paralelă cu direcţia Polului Terestru Convenţional (CTP) şi a meridianului zero
- axa X reprezintă intersecţia meridianului WGS de referinţă cu un plan paralel cu Ecuatorul
Polului Terestru Convenţional ce include centrul de masă al Pământului definit de WGS 84.
Sunt prezentaţi în continuare parametri elipsoidului ataşat sistemului WGS 84 :
Parametrii sistemului WGS 84
Parametri Notaţie Mărime Precizie
Semiaxa mare A 63787137 m 2m
Coeficientul armonic zonal C20  -484.16685 10-9  1.310-9 m
Viteza unghiular ă a Pământului 7292115 10-11rad/s 0,15 10-11rad/s
Constanta gravitaţională a Pământului GM 398600510 108 m3/s2  0,6 108 m3/s2
Turtirea F 1/298.257223563 3 ppm

Raza ecuatorială (a) este determinată cu o eroare de 1-2 m, iar valoarea turtirii (f) este cunoscută
cu precizia de aproximativ 3 ppm.
Parametrii sistemului WGS 84 sunt practic identici cu cei ai Sistemului Geodezic de Referinţă
(GRS 80), singura diferenţă  constând în faptul că  valoarea coeficientului zonal gravitaţional C20 este
luată din modelul gravitaţional WGS 84 şi de aceea difer ă puţin de GRS 80.
Această neconcordanţă se manifestă de fapt printr-o diferenţă nesemnificativă a valorii semiaxei
mici a celor 2 elipsoizi corespondenţi.
 bWGS 84 – bGRS 80 = +0,1 mm

Recurgând la metode adecvate de transformare şi folosind un anumit număr de puncte notate în

cele două sisteme, este posibilă trecerea, f ăr ă probleme particulare, ale coordonatelor X şi Y ale GPS la
coordonate corespunzătoare în sistemele geodezice naţionale. Problema este de fapt în ceea ce priveşte
cotele. Cum este ştiut, cotele punctelor suprafeţei fizice a Pământului sunt raportate la nivelul mediu al
mării, adică  la geoid, pe când cotele GPS sunt raportate la suprafaţa elipsoidului WGS’84. Cu alte
cuvinte, cotele GPS şi cotele topometrice (cote ortometrice) nu sunt raportate la aceeaşi suprafaţă zero.



Curs VI

6.  Tipurile de mărimi măsurabile utilizate în tehnologia GPS

Mărimile măsurabile se clasifică astfel:

- faza codurilor;
-  numărul integrat Doppler;
-  faza undei purtătoare.

6.1. Măsurarea fazei codurilor sau a pseudodistanţelor

Măsurarea fazei codurilor reprezintă  în fapt o înregistrare a diferen ţei de timp ( ΔT) între
momentul de emisie a semnalului din satelit şi al recepţiei în antenă. Deoarece timpul este măsurat în
receptor cu ajutorul unui ceas intern, a cărui funcţionare un coincide cu ceasul satelitului, rezultă  o
decalare provocată de această diferenţă, care se r ăsfr ănge asupra calculului distanţei. Practic, produsul
 ΔT*v nu determină  corect distanţa de la satelit la receptor, fapt pentru care produsul amintit se mai
numeşte pseudodistanţă. Mãsurarea pseudodistantelor poate fi realizatã numai prin utilizarea codurilor,
deoarece numai acestea pot da indicatii asupra momentului când marca de timp este emisã de satelit si
 poate fi detectatã de receptor.
Această  diferenţă  de timp se va obţine în receptor printr-o corelare încrucişată  a semnalului
recepţionat de la satelit cu un semnal identic generat în receptor. Reconstruirea semnalului în receptor
este dependentă de cunoaşterea unei secvenţe PRN, după care s-a codificat semnalul satelitar.
Astfel, satelitul emite o undă  purtătoare codificată  f şi este recepţionată  sub forma f r,  dar în
cadrul receptorului, un oscilator este responsabil de generarea unei frecvenţe f i  = f r . Această
corespondenţă a frecventelor se menţine pe toată perioada măsur ătorilor.
In acest moment, semnalul f i este codificat printr-o modulaţie de fază cu o secvenţă PRN identică
cu cea utilizată de satelit pentru codificarea semnalului.

 ΔT = PD/v = 20.200km/aprox. 300.000km/s = 0,07secunde

Dacă  ceasul satelitului ar corespunde cu ceasul receptorului, problema s-ar simplifica întrucât
 produsul dintre  ΔT si viteza luminii ar da distanta dintre satelit şi receptor, dar corespondenţa aceasta nu
există, aşa că se acceptă o decalare Δt privitoare la ceasul din receptor.

Δt = Ts - Tr

Acum am fi în măsur ă să corectăm timpul măsurat cu decalarea Δt:

Tc =  ΔT + Δt

Astfel se poate scrie acum o relaţie prin care se determină distanta satelit-receptor:

D =( ΔT + Δt)*v <=> D =  ΔT*v + Δt*v




 ΔT*v = D - Δt*v

Ca o concluzie se poate spune că  măsurarea timpului de propagare  ΔT multiplicată  cu viteza
luminii reprezintă diferenţa dintre distanţa satelit – receptor şi o valoare constantă.

Fig.6.1 – Determinarea fazei codurilor

6.2. Măsurători Doppler

Măsur ătorile Doppler urmaresc efectul mişcării relative a satelitului, care are o vitez ă  de
deplasare de cca 14.000 km/h, în raport cu receptorul de la sol. Datorită  acestei mişcări, frecventa
receptionată f r  nu este constantă.

Ştim că n = f * t, unde f – frecventa constantă

t – timpul
n – numărul de lungimi de undă
 Numărul de perioade sau de cicluri „n“ se poate obţine prin utilizarea unor intervale scurte de
timp Δti:

n = Δt1f 1 + Δt2f 2 + Δt3f 3 +………….+ Δtnf n

Se vor obţine rezultate foarte bune atâta vreme cât Δt are valoare mică, sau tinde spre „0”. Dacă
se întâmplă acest lucru, atunci numărul de cicluri de lungimi de undă recepţionate în perioada T1 – T2, se
va determina prin integrarea frecventei recepţionate.


T 2

n= ∫  f  dt
T 1
r

Practic, pe noi ne interesează să determinăm o diferenţă de distanţă dintre receptor şi două poziţii

orbitale consecutive ale aceluiaşi satelit la două epoci diferite T1 şi T2.
Acest lucru se realizeaza prin compunerea frecventei recepţionate f r   cu o frecvenţă generată  în
interiorul receptorului f i, dar foarte apropiată  de cea recepţionată. Astfel vom obţine o frecvenţă  a
variaţiei în amplitudine:

f a = f i - f r

În final se vor măsura ciclurile frecvenţei de variaţie a amplitudinii f a în intervalul ales T1 - T2.
T 2 T 2

 N 1− 2 = ∫
T 1
 f a dt  = ∫ ( f  −  f  )dt , N- reprezintă numărul integrat Doppler.
T 1
i r

6.3. Măsurarea fazei purtătoare sau a purtătoarei mixate

Măsurarea fazei purtătoare sau a purtătoarei mixate are la bază principiul fazic, care se bazează
 pe măsurarea diferentei de faza între modulaţiile transmise şi cele recepţionate. Mărimea care se
urmăreşte în această  situaţie este diferenţa de fază  Δλ   a semnalului recepţionat de la satelit şi cea a
semnalului generat în receptor, denumită şi faza purtătoarei, ţinând cont şi de efectul Doppler.
Lungimea receptor – satelit, poate fi obtinutã astfel prin mãsurarea fazelor portantelor L 1  si L 2,
metoda presupunând urmãrirea unui satelit “j“ în lungul orbitei sale la o epoca initialã “t 0 “ si respectiv
la o epoca oarecare „t ”.

Fig.6.2 – Măsurarea fazei purtătoare



La momentul „t 0” distanta de la satelitul „j” la receptorul „i” poate fi exprimatã ca o sumã, datã
de numãrul întreg de cicli ai undei de la satelit la receptor, plus o fractiune de lungime de undã, care
exprimã o fractiune de ciclu întreg de lungime de undã.

D ji = Nλ  +  Δλ

In realitate, aceasta este mãrimea care se mãsoarã, în timp ce numãrul de cicli întregi denumit
„ambiguitate de faze”, rãmâne ca o nouã necunoscutã pentru fiecare satelit observat.
Dacã se presupune cã „ambiguitatea” rãmâne la o valoare constantă trebuie mentinut contactul
cu satelitul între diferite epoci de mãsurare si pe urmã continutul numãrului întreg de cicli se schimbã
datoritã miscãrii relative a satelitului fatã de receptor (efectul Doppler).
Pierderea contactului receptorului cu satelitul, generatã în special de obstacole în calea
semnalului, denumitã „cycle slip”, provoacã aparitia unei noi ambiguitãti de fazã, necunoscutã care
apare la fiecare întrerupere de semnal.

Modelul matematic de mãsurare de faze are deci urmãtoarea expresie (Hofmann-Wellenhof

1992):
1
Φ ji = ρ ji ( t ) + N ji + f  j ∆δ ji ( t )
λ
unde:
Φ ji ( t ) λ    - mãsuratoarea de fazã, exprimatã în cicli;
λ   - lungimea de undã;
ρ ji   - distanta geometricã;
 N ji   - ambiguitatea de fazã (numãr întreg de lungimi de undã), independentã de „t”;
 j
 f    - frecventa semnalului de la satelit;
∆δ ji   - combinatii ale erorilor de ceas ale satelitului „ j” si ale receptorului „i”.

Precizia distanţei cu măsur ători de fază este de aprox. 3 mm, deci această măsur ătoare este mult
mai precisă decât cea de cod. Distanţa de fază însă în cazul fiecărui satelit conţine o necunoscută (sunt
necunoscute ciclurile în momentul începerii măsur ătorii), care se pot determina la prelucrarea datelor.


Curs VII

7.  Tehnici de pozi ţionare GPS

Poziţiile diferitelor puncte de pe suprafaţa terestr ă  pot fi determinate utilizând tehnici şi
tehnologii multiple de măsurare.
Determinările pot fi f ăcute relativ la un sistem de coordonate bine definit, de regulă
tridimensional, la care originea o constituie chiar centru de masă al Pământului, fie în raport cu un alt
 punct ce reprezintă originea unui sistem de coordonate locale, diferit de centrul de masă al Pământului şi
stabilit conform scopului şi destinaţiei urmărite. Noţiunea de poziţionare poate fi atribuită  atât
elementelor aflate în mişcare (mobile) cât şi celor fixe (statice).
Astfel, în cadrul determinărilor în spaţiu se disting două tehnici de poziţionare:
-poziţionarea relativă;
-poziţionarea absolută.

7.1. Poziţionarea absolută sau autonomă

Prin poziţionare absolută  se înţelege determinarea poziţiilor obiectelor mobile sau statice în
raport cu un sistem tridimensional de coordonate, originea constituind-o chiar centrul Pământului.
In altă ordine de idei, poziţionarea absolută reprezintă o determinare independentă a unui punct,
unde din măsur ători de cod găsim coordonatele în sistemul WGS84 din determinarea pseudodistanţei în
acelaşi timp cu măsur ătorile. Această metodă necesită un singur receptor. Ca măsur ători, intr ă în atenţie
doar măsurarea pseudodistanţelor cu ajutorul codurilor, deci este suficient să dispunem de un receptor cu
caracteristici tipice pentru navigaţie. Precizia potenţială în poziţionarea absolută, poate fi influenţată  şi
dirijată din segmentul de control al sistemului prin tehnica S-A (select availability).

Fig.7.1 – Metoda poziţionării absolute



Se poate spune că precizia acestei metode pentru o determinare în plan este de cca. 100 m, iar în
 poziţionarea altimetrică  de 140 m dacă S-A este activat. Această precizie poate fi îmbunătăţită  numai
 prin măsur ători îndelungate (SPP – single point positioning -ca fază de teren, SPS – single point solution
 –ca fază de cabinet ), sau prin alte tehnici. Poziţionarea unui punct izolat poate avea loc cu receptorul fix
- măsurare statică , sau cu receptorul mobil - măsurare cinematică. Rezultatul poziţionării unui singur
 punct mai este cunoscut şi sub denumirea de soluţie de navigaţie, indiferent dacă  receptorul este în
mişcare sau fix. Pentru a obţine o soluţie în timp real, trebuie să  se dispună  de minimum 4
 pseudodistanţe măsurate concomitent spre patru sateliţi, necesare la determinarea celor 4 necunoscute (3
coordonate carteziene X, Y, Z, şi eroarea de timp Δt).

7.2. Poziţionarea relativă

Prin poziţionare relativă se înţelege determinarea poziţiilor obiectelor mobile sau statice în raport
cu un alt punct ce reprezintă  originea unui sistem de coordonate locale, diferit de centrul de masă  al
Pământului şi stabilit în funcţie de scopul urmărit.
In altă ordine de idei, poziţionarea relativă înseamnă măsurarea simultană a pseudodistanţei sau a
fazei purtătoare din două  sau mai multe puncte către aceiaşi sateliţi. Metoda necesită  cel puţin două
receptoare. Prin măsur ători simultane în două puncte staţionate cu echipamente GPS spre aceiaşi sateliţi,
se poate determina vectorul bazei între cele două  staţii, acesta fiind definit prin coordonatele relative
ΔX, ΔY şi ΔZ în sistemul WGS 84.
Practic, poziţionarea relativă are drept scop determinarea poziţiei unui punct necunoscut în raport
de un punct de coordonate cunoscute. In urma efectuării unor astfel de observaţii se determină vectorul
dintre cele două puncte denumit şi vectorul bazei sau pe scurt, baz ă (b).

Fig.7.2 – Metoda poziţionării relative



Fie  A un punct geodezic cu coordonate geodezice spatiale cunoscute si un punct geodezic B ,

considerat punct nou. Coordonatele punctului B, se vor putea determina cu relatiile:
 X  B = X  A b AB

−  X  A ∆ X  AB
 X  B
bAB = Y  B − Y  A = ∆Y  AB
 Z  B −  Z  A ∆ Z  AB

Metoda de prelucrare se bazează pe calculul diferenţelor formate în cadrul măsur ătorilor, iar în

cursul acestei prelucr ări unele erori dispar sau efectul lor scade simţitor.
Precizia metodei relative de pozitionare este mult mai ridicata fata de pozitionarea unui punct
singular. La determinarea relativa a pozitiei punctelor, componentele vectorului baza sunt determinate
dupa finalizarea masuratorilor, în cadrul procesarii la birou a datelor. Pentru o pozitionare relativa în
timp real, este nevoie de un sistem de transmisie a datelor spre una dintre statii, unde are loc procesarea
datelor concomitent cu desfasurarea masuratorilor.
Preciziile care sunt cerute în aplicatiile geodezice, sunt atinse astazi numai prin metodele relative
de pozitionare, efectuându-se masuratori de faza asupra undelor purtatoare. Rationamentele prezentate
 pentru doua receptoare, pot fi extrapolate fara restrictie la folosirea mai multori receptoare, cu
mentiunea, ca una dintre statii va prelua functia de statie de referinta, fata de care se determina apoi
 pozitiile relative ale celorlalte statii.

7.3. Poziţionarea diferenţială - DGPS

Pozitionarea diferentiala cu GNSS, abreviata DGPS, este o tehnica de pozitionare în timp real, în
care sunt folosite doua sau mai multe receptoare. Unul dintre receptoare este instalat într-o statie de
coordonate cunoscute, unde pe baza masuratorilor efectuate cu o anumita rata de înregistrare sunt
calculate corectii pentru masuratorile de pseuodistante si corectii pentru rata masuratorilor, care sunt
apoi transmise spre unul sau mai multe receptoare mobile. Receptorul mobil aplica corectiile transmise
si îsi calculeaza pozitiile cu pseudodistante corectate.
Mare parte a erorilor ce afectează măsur ătorile efectuate de sateliţi pot fi eliminate complet sau
cel puţin semnificativ reduse utilizând tehnicile de măsurare diferenţiată.

Fig.7.3 – Metoda poziţionării diferenţiale - DGPS



7.3.1. Rolul receptorului de referinţă în cadrul tehnologiei DGPS

Antena receptorului de referinţă  este montată  într-un punct măsurat anterior şi ale cărui
coordonate sunt cunoscute. Receptorul care este plasat în acest punct este cunoscut sub numele de
receptor de referinţă sau staţie de bază.
Receptorul se porneşte şi începe să depisteze sateliţii. Poate calcula o poziţie autonomă folosind
 poziţionarea absolută. Din cauză că este într-un punct cunoscut receptorul de referinţă poate să estimeze
foarte precis care ar trebui să fie distantele fata de sateliti.
Astfel, receptorul de referinţă  poate să  rezolve problema diferenţei dintre valorile calculate şi
măsurate ale distantelor fata de sateliti, aceste diferenţe fiind denumite corecţii.
Receptorul de referinţă este de obicei ataşat unui şir de legături radio care sunt folosite pentru a
r ăspândi aceste corectii.

7.3.2. Rolul receptorului Rover în cadrul tehnologiei DGPS

Acest receptor se află  la celălat capăt al corectiilor. El conţine o legătur ă  de date radio care-i
 permite să perceapă corecturile difuzate de către receptorul de referinţă.
Receptorul Rover mai calculează şi distantele la sateliţi, apoi aplică corectura pe care o primeşte
de la receptorul de referinţă. Acesta îi permite să  calculeze o poziţie cu mult mai exactă  decât cea
determinată din măsur ătorile care nu au fost corectate.
Folosind această tehnică, toate sursele de erori sunt minimalizate, obţinând astfel cea mai exactă
 poziţie. Se ştie că mai mulţi receptori Rover pot primi corecturi de la un singur receptor de referinţă.
In prezent s-au realizat sisteme de poziţionare de tip D-GNSS, care au o acoperire globală,
corecţiile diferenţiale determinându-se pe baza unor reţele de staţii GNSS permanente dispuse pe
suprafaţa întregului Glob. Corecţiile sunt difuzate utilizând sisteme complementare alcătuite din sateliţi
de comunicaţie geostaţionari. Cele mai cunoscute sisteme D-GPS actuale sunt WAAS, EGNOS (3
sateliţi operaţionali din aprilie 2004) şi MSAS. Aria de acoperire cu corecţii diferenţiale este prezentată
în fig.3. Există  în unele ţări şi sisteme D-GNSS realizate la nivel naţional (SUA, Germania, Austria,
Franţa, Japonia ş.a.) sau local.

Fig.7.4 – Sisteme GNSS complementare



7.3.3. GPS diferenţial în timp real

Metoda RTDGPS (Real Time Differential GPS) sau cinematică în timp real, RTK (Real Time
Kinematic) elimină inconvenientele metodelor prezentate anterior, unul dintre cele mai importante fiind
 poziţionarea doar prin postprocesare. Astfel, RTK permite determinarea şi cunoaşterea rapidă  a
coordonatelor antenei receptorului, inclusiv verificarea calităţii măsur ătorilor, corelarea şi corectarea
erorilor de distanţă cu transmiterea datelor prin unde radio.


Curs VIII

8.  Metode de măsurare cu ajutorul sistemelor GPS

Pentru cei mai mulţi utilizatori, precizia maximă  dată  de tehnologia GPS nu este cerinţă
imperativă. În funcţia de problema care urmează  să  fie rezolvată  - trebuie să  se aleagă  o metodă  de
măsurare de măsurare care să asigure un rezultat de precizie mare.
Datorita preciziei ridicate care se cere în geodezie, nu intra în atentie decât metodele relative de
 pozitionare, cu ajutorul masuratorilor de faza asupra undelor purtatoare. O trecere în revista a metodelor
de masurare în pozitionarea relativa este data în tabelul de mai jos.
În practica este de multe ori avantajos, ca metodele de masurare sa fie combinate. De exemplu
metoda statica poate fi utilizata pentru a determina unele puncte de referinta în zona de lucru, care apoi
sa constituie puncte de plecare pentru masuratorile cinematice si/sau pseudocinematice.
Caracteristici Condiţii de Precizie Durata Avantaje Incoveniente Aplicaţii
Metoda aplicare observaţiilor
Statică  Baze mari, peste ±(5mm 30min-1h Precizie Timp mare de Reţele geodezice
10km, receptor +1ppm) ridicată  şi staţionare  principale(clasa
cu dublă  omogenă  pe A, B)
frecvenţă (L1, L2) suprafeţe mari
Rapid statică  Baze scurte, sub ±(5mm- 2-10min Rapiditate şi Minim 5 Reţele de
20km, receptor 10mm eficacitate fr ă  sateliţi şi îndesire şi
cu dublă  +1ppm) menţinerea GDOP<8  poligonometrice
frecvenţă (L1, L2) contactului cu
sau L1  aceeaşi sateli ţi
Cinematică   Număr mare de ±(1cm Iniţializare Metodă  Reiniţializare Reţele de
 puncte pe +2ppm) static ă până în 5 rapidă, eficace în cazul ridicare şi detalii
suprafeţe reduse, min, observaţii  pierderii
libere cinematice 3-5 sateliţilor
sec.
Stop &go  Număr mare de ±(1cm- 30sec-2min Metodă  cu Are o precizie Culegerea
 puncte pe 2cm randament şi inferioar ă  detaliilor în
suprafeţe +3ppm)  precizie metodei RTK extravilan,
limitate, satisf ăcătoare aplicaţii GIS
neacoperite
RTK Logistică  ±(1cm 10-15sec Poziţionare în Echipament Reţele de sprijin,
specială, vectori +2ppm) timp real cu costisitor îndesire,
sub 40km  precizie bună   poligonometrice,
de ridicare şi
detalii
Tabel.8.1 Caracteristici ale principalelor metode de măsurare cu tehnologia GPS

8.1. Metoda statică

In cadrul metodei statice, observaţiile se execută cu receptoare GPS instalate într-o staţie fixă,
cunoscută  şi într-una nouă  sau mai multe puncte necunoscute, toate r ămânând fixe într-o sesiune şi
 primind semnale de la aceeaşi minimum patru sateliţi. Timpul de observare variază de la 30 min până la
două ore, în cazul receptoarelor cu dublă frecvenţă asupra unor baze de 15-20km, iar durata poate creşte
dacă  se utilizează  receptoare de simplă  frecvenţă, apoi în funcţie de lungimea vectorului bază,
configuraţia sateliţilor, condiţii atmosferice, ş.a.m.d. Precizia de determinare este ridicată (5mm+1ppm),
specifică reţelelor geodezice de ordin superior.


Fig.8.1 – Metoda de măsurare statică

8.2. Metoda rapid – statică

Această  metodă  reduce mult timpul de staţionare până  la 5-10 minute dacă  se utilizează
receptoare pe dublă frecvenţă  şi dacă beneficiază de valori optime pentru GDOP. In cazul receptoarelor
cu simplă frecvenţă durata de staţionare creşte, dar nu foarte mult. Acest procedeu este recomandat în
cazul bazelor de 5 – 10km şi asigur ă  o precizie de 5-10 mm+1ppm, aplicându-se cu succes la
determinarea reţelelor de încadrare, poligonometrie, reperaj fotogrammetric.

8.3. Metoda cinematică

Procedeul cinematic de măsurare este o metodă  de determinarea poziţiilor punctelor cu timp

foarte scurt de observaţie în fiecare punct. La începutul măsur ătorilor este necesar ă  determinarea
ambiguităţilor pentru măsur ătorile de fază  cu undele purtătoare după  care se procedează  la
interschimbarea antenelor pe baze scurte.
Astfel, receptorul 1 este instalat în punctul A, iar receptorul 2 în punctul B. Procedeul constă în
interschimbarea antenelor, după  ce s-au f ăcut înregistr ări câteva minute asupra fazei undei purtătoare.
Făr ă  întreruperea înregistr ărilor receptorul din A este mutat în B şi invers. În continuare un receptor
r ămâne fix, iar celelalte devin rovere şi se deplasează succesiv într-un lanţ cinematic al punctelor noi.
Staţionarea pe un punct de detaliu, eventual de drumuire nu depăşeşte 5 secunde.
Pierderea contactului cu un satelit din configuraţia iniţial sau întreruperea unui semnal presupune
o reiniţializare pe baza creată iniţial sau readucerea receptorului în ultimul punct determinat, operaţie ce
durează aproximativ 5 minute.
Metoda prezintă mai multe procedee de aplicare, toate respectând condiţiile prevăzute anterior.
Câteva exemple privind aceste procedee pot fi: procedeul pseudocinematic, procedeul cu deplasare
continuă şi procedeul stop&go.


8.3.1. Procedeul pseudocinematic

Se măsoar ă  punctele noi în ordine, iar după  cca 1 or ă  se reia măsur ătoarea în ordine inversă.
Astfel devine posibilă  eliminarea interpretării multiple, creşte precizia. Cauza este modificarea
constelaţiei sateliţilor în perioada de aşteptare. Timpul de măsurare într-un punct nou este de 5-10
minute. La această  metodă  de determinare receptoarele pot fi oprite în timpul deplasării din punct în
 punct. Această  metodă  mai este cunoscută  şi sub denumirea de metode de reocupaţie (Reoccupation
Method).

Fig.8.2 – Procedeul pseudocinematic

8.3.2. Procedeul cu deplasare continuă

În cazul acestui procedeu se foloseşte un receptor configurat ca staţie fixă  şi unul ca rover,
ultimul instalându-se succesiv în puncte noi:1,2,3,…, n la intervale de timp prestabilite în funcţie de
distanţă. Dacă  se modifică  configuraţia satelitar ă, se va reiniţializa o altă  bază  pe parcurs, printr-o
staţionare scurtă, de aproximativ 5 minute. Precizia determinărilor este de ±(10mm+2ppm).

Fig.8.3 – Procedeul cu deplasare continuă



8.3.3. Procedeul stop & go (stai şi pleacă)

Pentru acest tip de procedeu se foloseşte o bază  de iniţializare formată  din două  puncte
cunoscute, aflate la o distanţă  până  în 10km, puncte în care se instalează  două  receptoare fixe. Unul
dintre receptoare devine mobil şi se deplasează pe teren staţionând succesiv puncte de detaliu. Condiţia
de bază o reprezintă numărul sateliţilor vizibili, respectiv cel puţin 5 sateliţi disponibili pentru a asigura
o valoare a GDOP –ului bună, maxim 8. Observaţiile durează  între 30-50 secunde, maxim 2 minute,
asigurând o precizie de ±(10-20mm+2ppm).

Fig.8.4 – Procedeul stop & go



Curs IX

9.  Receptoare GPS

Receptorul GPS reprezintă principala componentă a segmentului utilizatorilor, cu care operatorul
interacţionează  în mod direct. Ca aparat specific, receptorul GPS are rolul de a capta semnale cu
informaţii transmise de sateliţi şi de a le prelucra în vederea obţinerii unor date privitoare la viteza de
deplasare a undelor, distanţa parcursă, precum şi poziţia dată într-un sistem geocentric internaţional de
referinţă.

9.1. Structura receptorului GPS

În structura unui receptor GPS sunt incluse următoarele componente: antena, unitatea de radio
frecvenţă, microprocesorul, unitatea sau blocul de control, unitatea de stocare a datelor şi blocul de
alimentare sau sursa de energie.

Fig.9.1 – Structura receptorului GPS

Antena

Punctul de referintã pentru o antenã GPS îl reprezintã centrul de fazã. Cel mai important criteriu
în proiectarea antenelor îl constituie sensibilitatea centrului de fazã. În unele cazuri centrul de fazã poate
diferi, ca pozitie, de centrul geometric (mecanic) al antenei. În timpul mãsurãtorilor centrul mecanic si
 punctul de statie trebuie sã se afle pe aceeasi verticalã. Antenele se caracterizeazã prin parametrii tehnici
constructivi: frecventele receptionate, pozitia centrului de fazã fatã de centrul mecanic, corectiile de
elevatie si azimut ale centrului de fazã, temperaturile de lucru. Pentru micsorarea influentei efectului


mutipath si înlãturarea reflexiilor semnalului s-au proiectat modele speciale de antene, cea mai
cunoscutã fiind antena tip Choke-Ring. Antenele pot fi proiectate numai pentru unda L1 sau pentru L1 si
L2, precum si pentru receptionarea semnalelor DGPS. De asemenea în functie de modul cum este
integratã în echipamentul GPS antena poate fi internã sau externã. Semnalul este apoi preamplificat,
filtrat si trimis blocului de radio frecventã.

Fig.9.2 – Antenă GPS de tip Choke Ring Antenna

Unitatea de radio frecvenţă

În blocul de radio frecventã se realizeazã în primul rând demodularea semnalului de coduri

 procesându-se una sau douã frecvente în functie de tipul receptorului. Semnalele sunt apoi preluate pe
canale separate pentru fiecare satelit receptionat. Elementele de bazã ale blocului de radio frecventã sunt
oscilatoarele care genereazã frecventele de referintã, filtrele pentru eliminarea frecventelor nedorite si
mixerele.

Microprocesorul MPU

Microprocesorul este unitatea cuplată  la antenă, are rolul de a primi semnalele şi codurile
canalelor, controlează modul de operare, decodează  şi procesează datele pentru a calcula poziţia, viteza
şi timpul.

Unitatea de control

Blocul de control permite comunicarea interactivã cu receptorul. La majoritatea receptoarelor

acest dispozitiv include tastatura si ecranul pe care sunt afisate informatii de stare ale receptorului si
satelitilor.

Fig.9.3 – Bloc de control – display şi tastatur ă



  Unitatea de stocare a datelor

Stocarea observatiilor si a mesajelor de navigatie se face de regulă  pe suporturi magnetice

amovibile (cartele PCMCIA sau CF card) si mai rar pe memorii interne, caz în care este necesarã si
existenta unui port de comunicare pentru date.

Fig.9.4 – Bloc de stocare a datelor – memorie detaşabilă PCMCIA

Blocul de alimentare

Majoritatea receptoarelor dispun de surse de alimentare internã, baterii de acumulatori

reîncãrcabili NiCd, NiMh sau LiIon care asigurã o autonomie de cel putin 6-8 ore. De obicei existã si
 posibilitatea conectãrii unor acumulatori externi sau a unor surse de curent continuu în cazul
receptoarelor de la statiile permanente de referintã.

Fig.9.5 – Sursă de alimentare cu energie – bateria GEB171

9.2. Clasificarea receptoarelor GPS

Clasificarea receptoarelor GPS se poate face după m ărmile cu care operează  şi după precizia de
 poziţionare pe care o asigur ă.

9.2.1. Clasificarea receptoarelor GPS după mărimile observabile cu care operează

Receptoare care opereazã cu codul C/A.

Aceste receptoare fac parte din categoria celor numite în mod curent navigatoare. Receptionarea
semnalelor de la sateliti se face pe 4 pâna la 12 canale. Determinarea pozitiei de face fie în sistem
 bidimensional (2D), latitudine, longitudine, fie în sistem tridimensional (3D), latitudine, longitudine si


altitudini elipsoidale pe elipsoidul WGS84. Precizia de pozitionare în cazul acestor receptoare este în
medie de aproximativ 15m. Multe dintre receptoare au posibilitatea înregistrãrii traseelor navigate si
memorãrii coordonatelor unui numãr limitat de puncte într-o memorie internã care apoi, prin intermediul
unui port de comunicare, poate fi descãrcatã.

Receptoare care opereazã cu codul C/A si mãsurãtori de fazã pe unda purtãtoare L1
Majoritatea acestor receptoare au 12 canale. Precizia de pozitionare a acestor receptoare este
mult imbunãtãtitã prin mãsurãtorile de fazã ajungând pânã la 5m. De asemenea aceste receptoare pot
stoca în memorie mãrimile mãsurate. Prin postprocesarea ulterioarã a datelor precizia de determinare
este substantial îmbunãtãtitã.

Receptoare care opereazã cu codul C/A si mãsurãtori de fazã pe L1 si L2.

Prin tehnici speciale aceste receptoare mãsoarã si faza purtãtoarei L2  aplicând un procedeu de
multistratificare a semnalului care are ca efect restabilirea fazei undei purtãtoare la jumãtate din
lungimea de undã. Codul P nu trebuie cunoscut deoarece el se pierde la procesare. Faza purtãtoarei L2
este apoi folositã în combinatie cu L1  pentru reducerea influentei ionosferei asupra semnalului. Acest
aspect conduce la o crestere substantialã a preciziei de determinare a bazelor lungi.

Receptoare care opereazã cu codul C/A, codul P (Y) si mãsurãtori de fazã pe unda
purtãtoare L1
Proiectat initial pentru aplicatii militare, din 1989 accesibil si utilizatorilor civili, acest tip de
receptor este capabil sã mãsoare cu precizie decimetricã baze lungi de pânã la 100km sau baze cu
lungimi medii (20km) în mai putin de douã ore.

Receptoare care opereazã cu codul C/A, codul P (Y) si mãsurãtori de fazã pe L1 si L2
Aceste receptoare înglobeazã tehnologia de vârf în ceea ce priveste componentele constructive
cât si metodele cele mai avansate de filtrare si procesare a semnalului. Toate acestea conduc la
determinarea rapidã a bazelor mari (80 – 100 km) cu precizii centimetrice.
În afarã de capacitãtile de receptie si prelucrare a semnalului enumerate anterior, receptoarele
GPS pot avea diverse alte îmbunãtãtiri constructive pentru cresterea performantelor:
- posibilitatea receptionãrii corectiilor diferentiale DGPS transmise prin radio, GSM sau Internet
de la statii fixe permanente.
- posibilitatea receptionãrii corectiilor diferentiale transmise de satelitii geostationari din
sistemele complementare WAAS sau EGNOS.

9.2.2. Clasificarea receptoarelor GPS în funcţie de precizia asigurată

Navigatoare
Denumite generic GPS-uri de mânã (handheld GPS) aceste receptoare lucrezã numai cu codul
C/A modulat pe L1. Receptionarea semnalelor se face pe 8 – 12 canale. Precizia lor este de aproximativ
15m. Majoritatea modelelor mai noi au si posibilitatea receptionãrii corectiilor DGPS de la statii terestre


sau de la satelitii din retelele WAAS sau EGNOS. În acest caz se observã o crestere semnificativã a
 preciziei 1-3m. Pe lângã functia clasicã de navigare aceste receptoare mai prezintã o serie întreagã de
facilitãti cum sunt: memorarea coordonatelor si atributelor pentru un numãr limitat de puncte,
înregistrarea traseelor navigate (coordonate, altitudine, azimute, vitezã, timp), busolã electronicã,
altimetru, calculator astronomic, dirijarea pilotului automat, etc. Alimentarea se face fie cu acumulatori
fie de la surse externe. Antena poate fi încorporatã sau externã detasabilã. Transferul de date în si din
memoria internã a navigatorului se face prin intermediul unui port de comunicatii. Existã echipamente
dedicate utilizãrii pentru autovehicule, aviaţie sau pentru ambarcatiuni marine.

Fig.9.6 – GPS navigator Garmin

Receptoare profesionale topografice – L1 cod si fazã

Aceste receptoare proceseazã codurile C/A si P si fac de asemenea mãsurãtori de fazã pe L1.
Precizia lor se încadreazã între 5m (autonom), 25cm (timp real-diferential) si 1cm+2ppm (postprocesare
diferentialã). Receptoarele au între 12 si 20 de canale, unele dintre ele având posibilitatea de a
receptiona si procesa si semnalele de la satelitii GLONASS. Pot lucra si în timp real, cu corectii
diferentiale receptionate prin modem sau telefon GSM. Pot avea antena încorporatã în aceeasi carcasã cu
receptorul, tastatura, ecranul si bateriile, sau toate sau o parte din aceste componente pot fi separate si
conectate între ele prin cabluri sau porturi infrarosii sau Bluetooth.

Fig.9.7 – GPS de clasă topografică – Leica SR 510



Geodezice – L1, L2 cod si fazã

Receptoarele din aceastã categorie utilizeazã codurile C/A si P (respectiv Y atât timp cât AS este
activ) si fac mãsurãtori de fazã pe L1 si L2. Receptoarele au 12 – 40 canale care permit receptionarea
semnalelor de la satelitii GPS, GLONASS, WAAS, EGNOS, MSAS. Precizia lor este de 5m (autonom),
5cm (timp real-diferential) si 5mm+0.5ppm (postprocesare diferentialã). Receptoarele pot lucra în timp
real, cu corectii diferentiale receptionate prin modem sau telefon GSM. Constructiv, receptoarele pot fi
compacte, antena, receptorul, tastatura, ecranul si bateriile încorporate în aceeasi carcasã, sau
componentele pot fi separate si conectate între ele prin cabluri sau porturi cu infrarosu sau Bluetooth.

Fig.9.8 – GPS de clasă geodezică – Leica 1200

9.2.3. Clasificarea receptoarelor GPS în funcţie de destinaţie

Staţii permanente GPS

Receptoarele folosite pentru statii permanente se încadreazã în categoria celor care fac
mãsurãtori de cod si fazã pe ambele frecvente L1 si L2. Antenele utilizate în acest caz sunt de tipul
choke ring (Dorne & Margolin model IGS). Receptoarele au posibilitatea conectãrii la senzori meteo si
la senzori de înclinare. De asemenea sunt prevãzute cu un port special pentru generarea semnalului de
timp. Majoritatea receptoarelor au posibilitatea conectãrii directe la retele locale (LAN) sau la Internet.
Transmisia datelor, respectiv stocarea lor, se poate face fie direct, fie prin intermediul conectãrii la un
PC. Administrarea statiei poate fi fãcutã fie local, fie de la distantã (remote control) prin intermediul
 programelor specializate.
Un caz special îl constituie receptoarele montate solitar cu elementele podurilor, clãdirilor,
constructiilor hidrotehnice, pentru urmãrirea în timp real a deplasãrilor acestora. De asemenea trebuie
mentionate statiile permanente de monitorizare a deplasãrilor plăcilor tectonice.

Fig.9.9 – Modele de staţii permanente GPS – Leica şi Ashtech



Controlul utilajelor

Pentru ghidarea utilajelor terasiere sau agricole se utilizeazã receptoare simplã sau dublã
frecventã care lucreazã în timp real. Receptoarele au 12 – 24 de canale iar precizia de pozitionare este de
1 – 30cm (timp real-diferential). Cu ajutorul programelor specializate si a servomecanismelor se poate
asigura deplasarea utilajelor pe traiectorii predefinite sau executarea sãpãturilor si/sau umpluturilor pânã
la cotele stabilite.

Fig.9.10 – Sistem GPS utilizat la controlul utilajelor

Sisteme mixte

Sistemul Leica SmartStation este format dintr-o statie totalã din seria TPS1200 la care este
atasat, coaxial cu axa verticalã, modulul ATX1230 SmartAntenna. ATX1230 SmartAntenna este de fapt
un receptor GPS, RTK dublã frecventã, care se integreazã si comunicã cu statia totalã. Toate setãrile,
comenzile, afisajul, functiile, operatiile si calculele specifice unui receptor GPS sunt integrate în
 procesorul, tastatura si afisajul statiei totale. În acest mod cele douã instrumente, TPS si GPS, sunt
 perfect integrate si permit executarea unor lucrãri cu un grad foarte mare de precizie si independente.

Fig.9.11 – Sistem integrat Smart Station – TPS+GPS



Curs X

10. Erori apărute în cadrul măsur ătorilor efectuate cu tehnologia GPS

Poziţia determinată cu ajutorul tehnologiei GPS depinde de o serie de factori. Principalele surse
de erori sunt următoarele:
-  erorile satelitare;
-  erorile de semnal;
-  erorile datorate receptoarelor.

10.1. Erorile satelitare

Erori ale orbitei

Datorită  for ţelor perturbatoare - presiunea razelor Solare, câmpul gravitaţional perturbant al

 planetelor - orbita sateliţilor difer ă cu mărim de ordin kilometric de orbita descrisă de Kepler.
Aceste erori sunt datorate interpolării greşite a efemeridelor sau efectului de disponibilitate
selectivă (S.A) introdus de către proprietarul sistemului , sau pot fi datorate manevrelor sateliţilor.
Mărimea erorilor este de aproximativ:
-10-20 m pentru efemeridele difuzate ;
- l00 m pentru efemeridele difuzate şi efectul de disponibilitate selectivă activat (SA).

Erori ale ceasului atomic

Despre funcţionarea ceasurilor atomice de la bordul sateliţilor GPS (raportate la timpul

sistemului GPS) se găsesc informaţii în mesajul de navigaţie. Aceste valori se calculează  din
măsur ătorile staţiilor de control terestre. Erorile de ceas în m ăsur ătorile de cod apar ca erori de distanţă,
care în cursul prelucr ării se pot elimina prin urmărirea simultană a aceleiaşi constelaţii de minim patru
sateliţi, cu cel puţin două receptoare.

10.2. Erorile de semnal

Influenţa ionosferei

Undele radio transmise de GPS se izbesc de electronii liberi din ionosfer ă. Din această  cauză
viteza de propagare a codurilor (viteză  de grup) se reduce. Valoarea întârzierii depinde de mai mulţi
factori:
- de numărul electronilor liberi (este funcţie de soare);
- de unghiul sub care se vede satelitul;
- de frecvenţa undei radio.
Dacă folosim două  frecvenţe purtătoare, dependenţa frecvenţei ne dă  posibilitatea de a aprecia
întârzierea fazei din cauza ionosferei. Influenţa ionosferei este mare în timpul zilei, noaptea are valori
neglijabile.
Influenţa ionosferei pe distanţa receptor-satelit este de ordinul 0-20 m. Măsur ătorile de fază sunt
afectate de aceeaşi erori ca şi măsur ătorile de cod, numai cu semnul schimbat. Viteza poziţiei de fază
(viteza de fază) este mai mare decât viteza de grup.


Influenţa troposferei

Propagarea undelor radio în troposfer ă suportă aceeaşi întârziere în cazul măsur ătorilor de fază şi

de cod. Întârzierea, pe direcţia propagării semnalului este funcţie de presiune, temperatur ă  şi umiditatea
aerului.Aceste valori putem măsura numai în apropierea receptoarelor. Din aceste valori cel mai bine
 putem modela presiunea aerului, cunoscând variaţia lui funcţie de înălţime. Umiditatea se determină
foarte greu, semnalul poate trece prin nori sau lângă  suprafeţe mari de apă. Întârzierea datorită
troposferei nu depinde de frecvenţă, din această  cauză  măsur ătorile cu dublă  frecvenţă  nu măresc
 precizia.

Reflexia multiplă sau fenomenul multipath

Acest efect este cauzat de reflexia semnalului la contactul cu solul sau alte obiecte (ziduri,
copaci, sol etc), înainte de a atinge antena.
Mărimea erorii este de aproximativ :
-10 m pentru cod şi variază lent ;
-0.01 m pentru faza purtătoare şi variază rapid .
Pentru a reduce această  eroare se poate alege atent amplasarea antenei sau se prelungeşte
 perioada observaţiilor.
Antenele moderne de tip „Choke Ring Antenna” dispun de dispozitive de protecţie împotriva
acestor perturbaţii.

Fig.10.1 – Efectul multipath



  10.2. Erorile datorate receptoarelor

Erori de ceas ale receptorului

În mod similar cu erorile de "ceas" ale satelitului, şi erorile de ceas ale receptorului apar ca erori
de distanţă. Ceasurile receptoarelor GPS sunt în general ceasuri simple de cuar ţ, de aceea devierea poate
să  fie semnificativă. La începerea măsur ătorilor, receptoarele reglează  ceasul după  timpul de sistem
transmis din satelit, astfel efectul poate fi diminuat. Erorile "ceas" ale receptorului se pot elimina prin
tehnica diferenţială, asemănător erorilor de ceas ale satelitului.

Erori datorate antenei

Centrul de fază  este cel mai important element al antenei receptorului GPS, la care se refer ă
măsur ătorile; locul lui real fiind determinat de legile de propagare ale microundelor. Locul centrului de
fază depinde de constelaţia sateliţilor urmăriţi, din acest motiv se schimbă continuu. La aceleaşi tipuri de
receptoare, efectul este identic, deci nu se ia în considerare. Dacă la cele două capete ale unei baze sunt
receptoare diferite, mai mult, antene diferite, eroarea cauzată poate fi chiar de ordinul centimetrilor. De
asemenea, în apropierea antenei, un conductor electric generează împreună cu ea o nouă caracteristică de
recepţie (antenna imaging), respectiv o eroare ce se reduce dacă toate antenele folosite sunt de acelaşi tip
şi dacă în timpul unei sesiuni de lucru acestea se orientează pe aceeaşi direcţie, de regulă spre nord.

Erori privind punerea în staţie a receptorului

Instalarea receptorului şi antenei în staţie pot provoca erori datorită  centr ării greşite sau citirii
eronate a valorii înălţimii antenei, erori ce pot deveni semnificative pentru poziţionare, mai ales în cazul
utilizării antenelor montate pe bastoane.

Erori privind geometria sateliţilor

Indicatorul ce caracterizează  configuraţia satelitar ă  este „slă birea” preciziei, respectiv DOP

(Dilution Of Precision), valorile mici indicând o precizie ridicată şi invers.

TDOP: Eroarea medie a determinării timpului

PDOP: Eroarea medie 3D
HDOP: Eroarea medie 2D
VDOP: Eroarea medie a determinării altitudini
GDOP=



Fig. 10.2 Fig. 10.3
Valoare DOP slabă  Valoarea DOP foarte bună, 1 satelit la
zenit, 3 sateliţi aproape de orizont la
aprox. 120 de grade între ele.

Receptoarele GPS în timpul lucrului calculează  continuu valorile DOP, în acest fel se poate
controla gradul de încredere a măsur ătorii:
PDOP=2 - înseamnă o geometrie foarte bună
PDOP=7 - geometrie necorespunzătoare, rezultatele măsur ătorilor vor fi slabe.
Urmărirea continuă a 5 sateliţi GPS în general dă valori DOP şi determinări de valori bune.
Ca o concluzie, pentru a îmbunătăţi rezultatele măsur ătorilor GPS este importantă  cunoaşterea
geometriei sateliţilor şi a tipului de compensare prin metoda celor mai mici pătrate (ambiguităţi fixate
sau libere). În prezent, au fost dezvoltate tehnici de simulare care ajută  utilizatorii GPS pentru o
înţelegere mai bună a propagării efectelor erorilor sistematice şi aleatoare în coordonatele geodezice.


Curs XI

11. Observaţii de teren, strategii de lucru şi prelucrarea datelor GPS (aspecte

 practice, studiu de caz)
11.1. Pregătirea măsurătorilor în vederea verificării reţelei de sprijin locale
Această etapă premergătoare măsur ătorilor implică o fază de documentare, proiectare a reţelei de
sprijin, recunoaşterea terenului şi a punctelor ce urmează a fi staţionate cu receptoare GPS şi planificarea
GPS.

Fig. 11.1. Proiectarea reţelei de sprijin



  Inventar de coordonate al punctelor vechi

NR.
PCT. Y X Z
RS1 388279,190 511535,755 249,901
RS2 389902,878 511786,020 239,358
RS3 389929,461 508460,619 240,411
RS4 388558,946 508874,054 244,638

Tabel 11.1. Inventar de coordonate al punctelor din reţeaua de sprijin

Proiectarea reţelei de sprijin

Fig. 11.2. Vizualizarea reţelei de sprijin pe foile de plan

Recunoaşterea terenului

Vizitarea staţiilor se face obligatoriu pentru fiecare punct care urmează a fi staţionat, înainte de
începerea propriu-zisă a proiectului de măsur ători.


Este indicat ca toţi membrii echipei să  participe la această  recunoaştere în teren şi totodată  să  se
analizeze la faţa locului diagrama de obstrucţie.
Pe baza acestei recunoaşteri a terenului se pot determina cu precizie:
- accesul cel mai comod la punct;
- schiţa completă a terenului cu direcţiile importante de acces;
- modul de marcare, pentru uşurarea recunoaşterii punctului;
- obţinerea acordului de acces în zonă, în cazul proprietăţilor private;
- punctul să fie cât posibil amplasat pe domeniu public;
- conservarea punctului să fie asigurată pe timp îndelungat;
- locul punctului să fie pe cât posibil scutit de propagarea pe mai multe căi (multipath) scutit de
reflexii;
- să fie accesibil indiferent de condiţii meteorologice cu automobilul;
- să fie vizibilitate spre bolta cerească de la 15 g peste orizont;
- punctul de bază care se determină, să fie utilizabil pentru lucr ările ulterioare.
Pe tot parcursul acestei identificări a staţiilor, se va ţine cont de condiţiile meteo care nu
afectează sistemul GPS sau receptoarele, dar în schimb poate afecta accesibilitatea la staţie.
Tot în faza de recunoaştere se identifică sistemele de semnalizare a punctelor, luându-se măsuri
de precauţie pentru cele aflate pe şosele (prin săgeţi direcţionale, triunghiuri reflectorizante), sau cele ce
vor fi staţionate pe timp de noapte (sisteme de iluminare corespunzătoare). Construcţiile, pădurile,
copaci izolaţi, reduc vizibilitatea spre sateliţi. Se recomandă  să  se facă  descrierea punctelor, care să
conţină direcţia şi mărimea aproximativă a evetualelor obstacole.

Număr punct: RS2

Felul bornării: bornă beton
INVENTAR PUNCT
X: 511786,020
Y: 389902,878
Z: 239,358
Schiţă teren

Tabel. 11.2. Fişă cu descrierea punctului



  Planificarea măsurătorilor GPS

Când o determinare este f ăcută  cu ajutorul tehnologiei GPS, vizibilitatea dintre receptoare nu
constituie o cerinţă a măsur ătorii întrucât aceste receptoare nu transmit şi nu recepţionează semnale între
ele, ci le primesc de la sateliţii care se mişcă în jurul Pământului. Singura condiţie ce trebuie îndeplinită
 pentru a putea recepţiona aceste semnale se refer ă la obţinerea unui orizont liber spre cer.
Semnalele emise de sateliţii GPS sunt asemenea razelor solare, astfel încât, orice obstacol aflat în
calea acestora reduce considerabil intensitatea semnalului putând chiar impiedica recepţionarea lui.
Prima fază a planificării se refer ă la alegerea unei perioade pentru efectuarea măsur ătorilor, care
se va subdivide în sesiuni de lucru.
Perioada optimă  este caracterizată  printr-un număr suficient de mare de sateţiii vizibili şi o
valoare a geometriei constelaţiei satelitare (GDOP) cât se poate de mică (între 1 şi 5). Un alt criteriu de
alegere a perioadei optime de lucru se refer ă la influenţa refracţiei atmosferice, care, noaptea este mult
mai redusă decât ziua.
La stabilirea sesiunilor de lucru în poziţionarea relativă trebuie luaţi în considerare 4 factori:
- lungimea bazei ;
-numărul sateliţilor vizibili ;

-geometria constelaţiei satelitare (GDOP) ;

Fig. 11.3. Planificarea măsur ătorilor GPS

-raportul semnal/zgomot pentru semnalul satelitar.

A doua fază a planificării pentru observaţii statice se refer ă la distribuirea receptoarelor la echipe
şi programarea punctelor pentru fiecare echipă(în cazul de faţă, având în vedere că  s-au utilizat doar
două receptoare GPS s-a constituit o singur ă echipă, formată din doi operatori şi un şofer).


11.2. Efectuarea măsurătorilor GPS

Echipamentul GPS utilizat în cadrul măsurătorilor

Un asemenea echipament este format în primul rând din aparatul propriuzis ce conţine un senzor
SR 510 cu simplă  frecvenţă, o antenă  AT 501 cu simplă  frecvenţă, un terminal cu tastatur ă  şi afişaj
necesar pentru pornirea operaţiunii, cablu de antenă care conectează senzorul la antenă  şi accesoriile ce
cuprind o ambază cu sistem optic de centrare şi butoane de calare, un pilastru detaşabil care se ataşează
 pe ambază  şi pe care se montează antena, o ruletă specială pentru măsurarea înălţimii antenei, setul de
acumulatori de rezervă GEB 71 şi un trepied

Fig. 11.4. Sistem de bază GPS Leica SR 510

Fig. 11.5. Accesoriile sistemului GPS Leica SR 510



Punerea în staţie a receptorului GPS

Pentru punerea în staţie putem folosi trepied clasic, cu dispozitiv de centrare optică, pilastru sau
stativ. Este foarte important ca dispozitivul de centrare optică  şi nivelele torice şi sferică să fie reglate.
La observaţii excentrice trebuie să determinăm elementele de excentricitate. Pe lângă centrare şi calare
trebuie să  măsur ăm înălţimea antenei, adică  înălţimea centrului de fază. In cazul de faţă  înălţimea
antenei se măsoar ă vertical pe ruletă, iar valoarea citită se va înscrie într-o fişă a măsur ătorilor GPS.

Fig. 11.6. Centrarea pe punct prin sistem optic

Verificarea stării bateriei şi a memoriei

Ecranul ghid folositor se găseşte în „3 General”\”1 Memory/Batttery”, iar numărul dat
reprezintă  partea disponibilă  din capacitatea bateriei.  În privinţa memoriei, pentru acest caz particular
mai este r ămasă încă 6.2 MB memorie pe PC-card.

Fig. 11.7. Verificarea stării bateriei şi a memoriei



  Formatarea cardului PCMCIA

Inainte de a crea un nou  job  de lucru, sau de a înregistra datele se procedează  la formatarea
cardului PCMCIA care constituie memoria detaşabilă a sistemului. Acest pas este necesar atât în situa ţia
în care avem un card nou sau dacă  dorim să  ştergem datele existente. Se apasă  4  pe terminal sau se
foloseşte săgeata cheie sus/jos pentru a marca linia „4 Utilities”, apoi apasă  ENTER   sau alternativ F1
Cont.

Fig. 11.8. Formatarea cardului PCMCIA

Se apasă  2 pentru a avea acces la unealta „ Format Memory Module”, sau alternativ se foloseşte
săgeata cheie pentru a naviga la „  Format Memory Module” şi se apasă  ENTER ; din nou alternativ se
apasă F1 CONT. Se apasă tasta F1 CONT, iar cardul se formatează.

Fig. 11.9. Formatarea cardului PCMCIA



Setarea metodei de măsurare

Un grup de configur ări (Config Set) este o colecţie de parametrii precişi a senzorilor necesari
 pentru a realiza operaţii precise, precum rata de înregistrare a datelor, formatul pentru identificatorul
 punctului, farmatul datelor, tipul antenei, metodele de codare, etc. Există câteva grupuri de configur ări
default (predefinite) care ofer ă un scenariu standard de masurare. Modul de creere al unui nou grup de
configur ări este descris într-un capitol care poate fi găsit în Tehnichal Reference Manual . Pentru
măsurarea statică  trebuie selectat grupul de configurare PP_STAT. Se poate face această  selecţie fie
folosind săgeata stânga pentru a trece prin toate seturile de configurare până apare PP_STAT sau pot
marca rândul de introdus şi apoi să apăs ENTER. Precizez faptul că am creat un grup de configurare
FIXA cu aceleaşi caracteristici ca şi la PP_STAT. Apoi o cutie cu liste prezintă toate seturile care sunt
disponibile.

Fig. 11.10. Configurarea metodei de măsurare



Crearea unui nou job de lucru

Joburile sunt folosite pentru a organiza şi structura datele pe care le voi culege în teren. Acestea
 pot cuprinde un număr nelimitat de puncte împreună  cu toate informaţiile relatabile (măsur ătorile
neprelucrate -raw, coduri, adnotaţii la punct etc.). Este recomandat să fie creat un nou job de fiecare dată
când se începe un nou proiect. După formatarea memoriei dispozitivului (PC-card sau memoria internă)
un job predefinit este automat creat. Pot fie să folosesc acest job direct, fie să-mi creez propriul job prin
mutarea cursorului cu tastele sus/jos de pe terminal în rândul de introducere pentru jobs. Apoi se apas ă
ENTER  şi va apărea următoarea cutie cu liste:

Fig. 11.11. Crearea unui nou JOB de lucru



Inceperea măsurătorilor

Acum toate cerinţele pentru o masurare statică au fost realizate. Unealta de începere a masurarii
arată astfel:

Fig. 11.12. Meniul principal Survey

Acum suntem în meniul principal „1 Survey”. Pentru modul în care senzorul este configurat
curent, unealta va ar ăta după cum urmează:

Fig. 11.13. Introducerea înălţimii antenei

Este timpul să  se verifice din nou simbolurile din partea de sus a afişajului. Simbolul pentru
 poziţie ar trebui să  fie disponibil, simbolul pentru modul de poziţionare trebuie să  indice „miscare”’


simbolul „numărul sateli ţ ilor vizibili” ar trebui să indice un număr mai mare sau cel puţin egal cu 4 şi
numărul sateliţilor utilizati ar trebui să  fie identic cu numărul sateliţilor vizibili. Aceasta activeză
culegerea de date noi (neprelucrate) şi ecranul se schimbă  în acord cu selecţia f ăcută. Datele
noi(conţinând pseudo distanţă  şi faza de măsurare pentru fiecare satelit captat) sunt înregistrate la
intervale predefinite ( prin predefinire la fiecare 2 sec, care este „rata de înregistrare a observa ţ iilor ”
setate în setul de configurare predefinit FIXA): se introduce un  Point Id, respectiv RS3 în rând. Dacă se
face o greşeală  de introducere se corectează  greşeala apăsând tasta CE  (Clear Entry). Pot confirma
introducerea apăsând ENTER. In acest moment se poate folosi ruleta – height hook -pentru a determina
înălţimea antenei faţă  de punctul staţionat. Voi introduce înălţimea antenei citită  în randul  Ant height
între capătul ruletei şi punctul alb de pe aceasta. Atâta timp cât atena selectată  este „AT501 Tripod”
offset-ul între ruletă  şi faza centrală  a antenei este automat luată  şi rezolvată. Odată  ce recepţionez
minimum 4 sateliţi, simbolul pentru poziţie este disponibil şi antena este plasată  corect deasupra
 punctului marcat pentru masurare, pot apăsa tasta F1 OCUPY pentru începerea măsur ătorilor.

Fig. 11.14. Inceperea măsur ătorilor




Urmărirea stării sateliţilor în timpul măsurătorii
Selectez „1 Survey”\”5 Satellite”. Apare următorul afişaj:

Fig. 11.15. Informaţii despre starea sateliţilor

Pentru fiecare satelit sunt prezentate următoarele informaţii:

- Numărul SV
-Elevaţia şi azimutul
-Puterea semnalului în L1
-Indicatorul de calitate pentru măsur ătorile în L1
Această  unealtă  furnizează  informaţii valoroase despre performanţele curente ale senzorului.  Toţi
sateliţii peste elevaţia predefinită minimă de 150 ar trebui să fie captaţi. Sateliţii recepţionaţi vor ar ăta
semnal puternic între 32 şi 51 (SN1– signal). Sateliţii cu elevaţie mare ar trebui să aib ă valori cuprinse
între 45 şi 51. Sateliţii cu elevaţie joasă  (sub 200) vor prezenta valori între 32 şi 40. Sateliţii
nerecepţionaţi vor fi prezentaţi cu o liniuţă  şi valori S/N în schimbare. Calitatea măsur ătorilor este
indicată cu numere sub 99 în coloana Ql1. Valorile vor varia de obicei între 80 şi 99. Valori mai mici
indică  semnal recepţionat disturbat, de obicei cauzat de copaci, construcţii, sau condiţii atmosferice
foarte active. Dacă se vor semnala sateliţi peste 150 care nu sunt recepţionaţi atunci linia de recepţionare
dintre antenă şi sateliţi este de obicei întreruptă de obstrucţionări.
Se poate apăsa F5 SKY pentru a obţine o hartă a cerului cu reprezentarea poziţiei pentru fiecare
satelit care respectă  zenitul şi direcţia nordului. Centrul graficului reprezintă  zenitul,iar cercurile
concentrice reprezintă linii cu elevaţie egală: 150- 300- 600 (din exterior spre interior).



Fig. 11.16. Grafic cu reprezentarea poziţiei pentru fiecare satelit

Când a fost culeasă o cantitate suficientă de date noi masurarea poate fi completată ap ăsând F1
STOP. Tasta F1  STORE devine activă, dar încă mai pot verifica şi corecta introducerile pentru Point
 Id şi  Antena Height . După apăsarea tastei F1 STORE toate informaţiile relatate vor fi înregistrate în
 jobul curent folosit (point id, înălţimea antenei etc). Acum pot închide unealta de realizare a operaţiei
de masurare apăsând SHIFT F6 Quit. Aceasta mă va aduce înapoi la meniul principal.


Măsurători GPS
Denumire JOB: TUDOR Tipul aparat: LEICA SR 510
Punct staţie RS3  Număr instrument: RECEPTOR_01
nr./denumire:
Judeţ: ALBA Tip antenă: AT501
Localitate: ALBA IULIA Metoda masurare: STATIC
Operator: BT Rata observatiilor 2 SEC
Data: 4.05.2006 Mod masurare antena VERTICAL
Zi Iuliană: 141 Inaltime antena 1,281+0,36=1,641m
Coordonatele punctului de staţie
STEREO’ 70 FOTO_STATIE
Y:  389929,461
X:  508460,619
Z:  240,411
Momentul “Start” 14,18
Momentul “Stop” 14,48
Total timp măsurare 30 min

Observatii
GDOP-ul variază între valorile 2,4 - 3,8

Tabel.11.3 Model de fişă pentru un punct staţionabil GPS

RETEA SPRIJIN GPS

RECEPTOR RECEPTOR START STOP NR.
1/(PUNCT) 2/(PUNCT) VECTOR
RS3 9,24 9,54 1
RS2 RS4 10,08 10,38 2
RS1 10,52 11,22 3
RS1 RS4 12,09 12,39 4
RS3 12,51 13,21 5
RS3 RS4 14,18 14,48 6
RETEA INDESIRE GPS
RI1 RS4 15,29 16,03 7
RS3 16,42 17,12 8
RI2 RS2 17,54 18,24 9
RS1 18,41 19,11 10
RI1 19,23 19,53 11

Tabel 11.4. Fişă centralizatoare privind verificarea reţelei şi îndesirea acesteia cu puncte noi


  Reprezentarea grafică a măsurătorilor GPS

Fig. 11.17 Reprezentarea grafică a măsur ătorilor GPS



11.3. Utilizarea software-ului Ski-Pro pentru prelucrarea datelor GPS

Descărcarea datelor brute măsurate

Datele brute măsurate (raw) s-au prelucrat cu ajutorul software-ului de procesare GPS Ski-Pro
2.1., software produs de firma Leica.

După  terminarea sesiunii de lucru, informaţiile stocate pe cartelele PCMCIA s-au descărcat în
computer în cadrul unui director de lucru TUDOR_GPS, având subdirectoare corespunzătoare datelor
stocate pe ambele carduri ale celor două receptoare GPS.

Fig. 11.18. Descărcarea datelor brute din cartelele PCMCIA în computer

Aceste date se vor importa ulterior într-un proiect de lucru, în cadrul softului Ski-Pro, după ce în
 prealabil mă asigur că s-a introdus cheia de acces în portul LPT al computerului, f ăr ă de care softul ar fi
nefuncţionabil.

Componentele software-ului Ski-Pro

Ski_Pro conţine următoarele componente:

-  Coordinate Set Management
-  Coordinate System Management
-  Antenna Management
-  Codelist Management
-  Sensor Transfer
-  Raw Data Import
-  Ascii Import
-  Ascii Export
-  Rinex Export
-  GIS/CAD Export
-  Datum and Map


-  Data Processing
-  Adjustment
-  Rinex Import

Crearea unui proiect de lucru

Se deschide Ski-Pro – dublu click pe Projects – apare fereastra  Project Management, iar în
eticheta Contents este semnalat folderul Projects – click dreapta pe acest folder – New

Fig. 11.19. Deschiderea unui nou proiect




Fig. 11.20. Denumirea noului proiect

Definirea parametrilor de transformare din sistemul elipsoidal WGS 1984 în sistemul

ellipsoidal Krassowski

Se selectează  Coordinate Systems  – Transformations  – Classical3D  – click dreapta – New

Transformation şi voi introduce parametri de transformare din sistemul elipsoidal WGS 1984 în
sistemul ellipsoidal Krassowski:

Fig. 11.21. Configurarea setului de parametri de transformare

Definirea sistemului de proiecţie

Se selectează Coordinate Systems – Projections – New Projection



Fig. 11.22. Configurarea setului de parametri de proiecţie

Definirea sistemului de coordonate

Se selectează Coordinate Systems – Coordinate Systems – New Coordinate Systems

Fig. 11.23. Configurarea sistemului de coordonate



  Deschiderea proiectului: Se selectează Project – click dreapta – Open

Fig. 11.24. Deschiderea proiectului configurat

Importul datelor brute raw

Componentele Raw Data Import permit importarea datelor GPS culese în teren în Ski-Pro prin
selectarea opţiunii Import  – Import GPS Raw Data, iar din subdirectorul RECEPTOR_1 al
directorului TUDOR_GPS se selectează fişierul raw.

Fig. 11.25. Importul datelor raw în cadrul proiectului



Acelaşi lucru se va petrece şi în ceea ce priveşte fişierul raw din subfolderul RECEPTOR_2.
După importul datelor se va deschide o fereastr ă de dialog Assign. Se face click pe opţiunea Fieldbook
 pentru crearea unui raport –tip carnet de teren. Se selectează tipul de coordonate în Local  şi Grid, iar
apoi se face click pe eticheta Preview  pentru a se putea vizualiza raportul GPS, prezentat în Raport
View.

Fig. 11.26. Set de configurare pentru previzualizarea unui carnet de teren






  După importul de date raw se pot vizualiza punctele în cadrul ferestrei de vizualizare View/Edit.

Fig. 11.27. Vizualizarea grafică a punctelor din reţeaua de sprijin

Postprocesarea datelor GPS

In cadrul acestei ferestre se alege punctul RS2 (pentru exemplu) ca punct de control, pentru că o
linie de bază se procesează între un punct de referinţă(References) şi un rover. Astfel voi alege trei linii
de bază  formată  din punctele RS2-RS3, RS2-RS4, RS2-RS1, iar înainte de faza de procesare, tot în
cadrul ferestrei View/Edit mă voi poziţiona cu cursorul pe punctul RS2, click dreapta – Properties, iar
în cadrul căsuţei de dialog deschise Point  Properties îi voi atribui punctului RS2 calitatea de punct de
control.



Fig. 11.28. Atribuirea clasei si subclasei unui punct din reţea şi vizualizarea coordonatelor punctului în
sistem WGS 84

In continuare, considerând că punctul RS2 este cunoscut prin coordonate în sistem de proiecţie
Stereografic 1970 se procedează  la completarea spaţiilor destinate coordonatelor (easting, northing,
height) cu datele cunoscute prin înlocuirea tipului de coordonate Local-Grid-Orthometric.

Fig. 11.29. Completarea spaţiilor destinate coordonatelor cu coordonate cunoscute



  In momentul imediat următor voi deschide fereastra Data Processing, în cadrul căreia se va afişa
o listă a tuturor intervalelor de observaţii şi o reprezentare grafică a timpului de observare pentru fiecare
interval. Aici voi procesa liniile de bază: cu Mode Reference pentru punctul RS2 şi Mode Rover pentru
RS3, RS4, RS1, iar apoi Process.

Fig. 11.30. Procesarea datelor pe un interval

In acest moment pot examina şi înregistra liniile de bază procesate. Toate punctele Rover sunt
listate împreună  cu coordonatele, calitatea şi ambiguitatea(Ambiguity Status), ultimele fiind selectate
automat.

Dacă deschid fereastra View/Edit voi observa grafic procesarea liniilor de bază pentru această

fază de lucru.

Fig. 11.31. Afişarea grafică a datelor procesate pe un singur interval



  In mod similar se vor procesa şi celelalte linii de bază, iar în cadrul ferestrei View/Edit se va
observa toată reţeaua cu liniile de bază procesate, inclusiv pentru punctele îndesite.

Fig. 11.32. Afişarea reţelei după procesarea integrală

Inainte de compensare, în cadrul ferestrei Points se pot vizualiza coordonatele punctelor

calculate în sistem WGS ’84, dar şi în sistem de proiecţie Stereo ’70 prin accesarea butoanelor Local,
Grid.



Fig. 11.33. Vizualizarea coordonatelor punctelor într-o etapă antecompensare

Compensarea GPS a reţelei de sprijin

Se deschide fereastra Adjustment, iar în bara de meniuri se vor activa uneltele din cadrul acestui
modul, urmărindu-se corectitudinea parametrilor presetaţi.

Fig. 11.34. Setarea parametrilor generali pentru rezolvarea compensării reţelei

Fig. 11.35. Setarea parametrilor particulari pentru rezolvarea compensării reţelei



  Apoi se face o preanaliză prin comanda Pre-analysis… şi compensarea efectivă prin comanda

Compute.

Fig. 11.36. Afişarea punctelor compensate

Tabel comparativ privind coordonatele iniţiale ale punctelor şi cele obţinute din măsurători GPS

COORDONATE INITIALE COORDONATE OBTINUTE DIN DIFERENTE

MASURATORI GPS OBTINUTE
NR. X Y NR. X Y DIF. X DIF. Y
PCT. PCT.
RS1 511535.775 388279.417 RS1 511535.782 388279.406 0.007 -0.011
RS2 511786.054 389902.896 RS2 511786.020 389902.878 -0.034 -0.018
RS3 508460.612 389929.621 RS3 508460.650 389929.637 0.038 0.016
RS4 508874.069 388559.203 RS4 508874.084 388559.101 0.015 -0.102
COORDONATE PUNCTE
INDESITE
NR. X Y
PCT.
RI1 510143.726 389250.475
RI2 510554.427 389210.755

Tabel 11.5. Tabel comparativ privind coordonatele iniţiale ale punctelor şi cele obţinute din măsur ători
GPS
