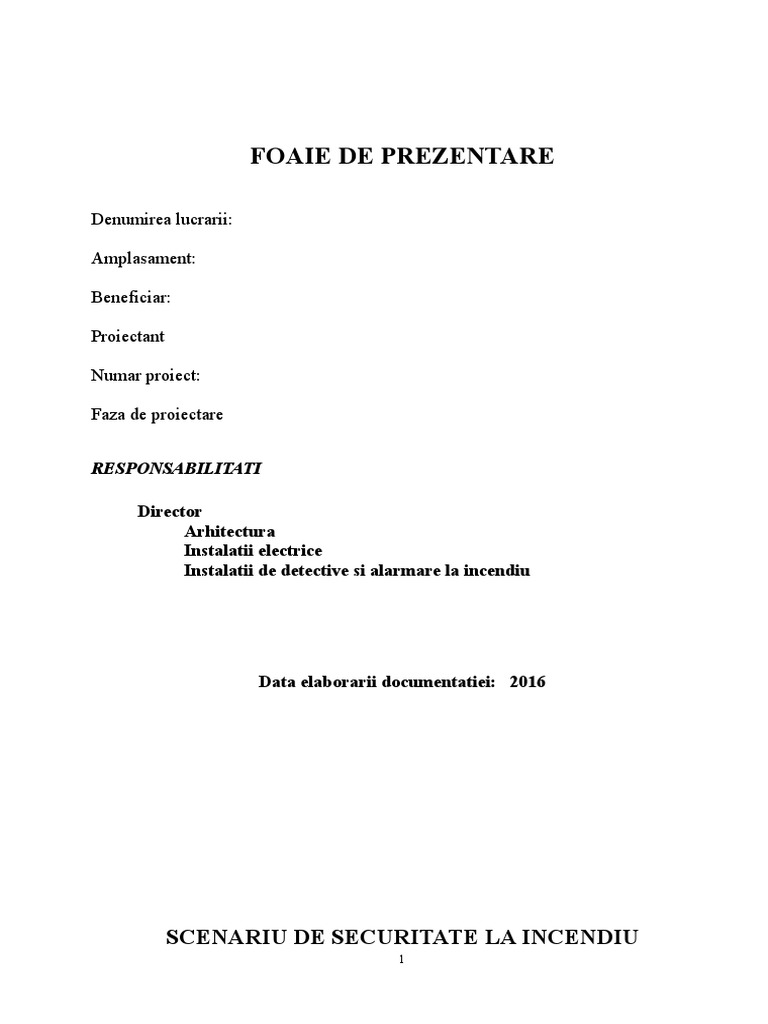

Denumirea lucrarii:
Amplasament:
Beneficiar:
Proiectant
Numar proiect:
Faza de proiectare
RESPONSABILITATI
Director
Arhitectura
Instalatii electrice
Instalatii de detective si alarmare la incendiu
A.
Profilul de activitate : spatiu de alimentatie publica la parter si cazare la etaj;
Programul de lucru: permanent.
principale
a) tipul cladirii :
- construcie mixt (cazare temporara i alimentatie publica).
b) Regimul de nlime si volumul constructiei
- Regimul de nlime
- Volumul construit
c) Aria construita si desfasurata si anume :
3
- Suprafata construit pensiune : 597,00 mp;
- Suprafata construita desfasurata compartiment incendiu : 1085.28 mp;
- Suprafata utila : 940.53 mp;
- Inlimea minim pensiune : 5.10 m;
- nlimea maxim pensiune : 7.95 m;
Demisaol
o scara din beton-armat deschisa cu o rampa drepta si podest intermediar
cu latimea rampei de 1,10m;
Parter
- pe latura sudica:
O usa dubla de 1,80x2,10 m;
Doua usi simple de 0.90x2.10 m;
- pe latura estica:
O usa dubla de 2.13x2.10 m;
O usa dubla de 1.80x2.10 m.
- Pe latura vestica
O usa dubla de 1.80x2.10 m;
O usa simpla de .95x2.10 m.
Etaj mansardat
Doua scari inchise din beton armat cu doua rampe drepte si podest
intermediary cu latimea rampei de 1.20m.
Instalatii electrice
Bazele proiectarii
La baza ntocmirii proiectului stau:
- Tema cu planurile de arhitectura;
- Normative si standarde specifice n vigoare.
- Date furnizate de colaboratorii de specialitate, planuri, date tehnice, etc.
5
La proiectarea lucrarilor de instalatii electrice interioare si de curenti slabi,
se tine seama de prevederile urmatoarelor acte normative si standarde in vigoare
(acestea nu sunt limitative) :
NP I7 - 2011 : Normativ privind proiectarea, executia si exploatarea
instalatiilor electrice aferente cladirilor.
NTE 007 2008 : Normativ privind proiectarea si executarea retelelor
electrice exterioare
STAS 1612 : Protectia impotriva electrocutarilor . Limite admise .
SR 6646/1 : Iluminatul artificial. Conditii generale pentru iluminatul in
constructii civile si spatii de productie.
STAS 6290 Intersectii ale liniilor de energie electrica cu liniile de
telecomunicatii
STAS 1 138 / 2 Semne conventionale generale
STAS 6675 / 1,2 Tevi din PVC.neplastifiate. Conditii tehnice generale si
dimensiuni.
STAS 7757 Cabluri de telecomunicatii cu izolatie de polietilena. Cabluri
coaxiale
STAS 12604 / 4,5 Protectia impotriva electrocutarilor. Instalatii electrice
fixe
STAS 11381 Semne conventionale pentru scheme electrice. Elemente si
dispozitive de protectie in telecomunicatii
I 18 / 1 2002 Normativ privind proiectarea si executarea instalatiilor de
curenti slabi din cladiri civile si de productie
Ordin nr. 88 / 2001 Dispozitiile generale privind echiparea si dotarea
constructiilor si instalatiilor tehnologice cu mijloace tehnice de prevenire a
incendiilor.
Legea 304 / 2003 Serviciul universal si drepturile utilizatorilor cu privire la
retelele si serviciile de comunicatii electronice
C 56 - 1985 : Normativ pentru verificarea calitatii si receptia lucrarilor de
constructii si instalatii aferente
La proiectarea si executia instalatiilor electrice aferente constructiilor trebuie
sa se respecte prevederile din Legea nr. 50/1991, republicata, cu modificarile si
completarile ulterioare si a actelor normative subsecvente acesteia.
Legislatia n vigoare, noile prevederi legislative n domeniul sanatatii si
securitatii n munca; activitatea de prevenire si protectie. Instruirea lucratorilor n
domeniul SSM.
a) Alimentare cu energie electrica.
Alimentarea cu energie electrica se va realiza prin bransament trifazat
subteran, la tensiunea de 380/220 V - 50 Hz, de la firida de bransament la tabloul
general TG, amplasat in zona fatadei principale, acces in pensiune. Se vor respecta
conditiile prevazute in PE 107. Proiectul cu solutiile de alimentare si modul de
racordare la sistemul electroenergetic national, fac obiectul unitatii specializate
Electrica.
6
Se mentioneaza ca puterea instalata P i este de 45,5KW iar puterea ceruta Pc
este de 27,3KW.
Punerea in functiune se face numai dupa controlul executiei instalatiilor
electrice de catre unitati autorizate si verificarea rezistentei prizei de pamant.
Schema de legare la pamant utilizata va fi de tip TN-S, avand nulul de
protectie separate de nulul de lucru.
b) Instalatie de iluminat si prize 230V.
Se aplica solutia conductoarelor din cupru flexibil MYF, protejate in tuburi
din material plastic IPY in montaj ingropat. Se realizeaza circuite distincte pentru
iluminat si prize. Prizele vor fi de tip, sub tencuiala (ingropate), cu contact de
protectie (la etaj montaj in doze pentru rigips). La gruluri sanitare circuitele se
protejeaza cu sigurante diferentiale. In paralel cu conductorul nului de lucru si de
faza, sa va trage si un conductor de cupru de aceeasi sectiune pentru nulul de
protectie.
La circircuitele de lumina, sectiunea utilizata este de 1,5mm 2 iar la cele pentru
prize de 2,5mm2
In majoritatea cazurilor se vor utiliza corpuri de iluminat incandescente,
plafoniere din aminoplast, aplice cu doua brate etc. Partial in bucatarie se folosesc
corpuri de iluminat fluorescente. In cazul corpurilor de iluminatului exterior, protectie
acestora va fi minima IP54.
Toate circuitele din mansarda vor fi protejate cu tub flexibil metalic (acesta de
preferinta cu invelis din plastic).
Instalatii electrice pentru iluminatul de
siguranta.
Iluminatul pentru evacuarea din cladire este parte a iluminatului de
securitate destinat sa asigure identificarea si folosirea, n conditii de securitate, a
cailor de evacuare.
"lnga" este considerat ca fiind sub 2 m masuraati pe orizontala.
Iluminatul de securitate pentru evacuare trebuie sa functioneze permanent ct
timp exista personal n cladire, cu urmatoarele exceptii:
- unde exista sistem de supraveghere permanent al iluminatului;
- unde acest sistem de iluminat este asigurat de iluminatul natural pe
perioada activitatii n cladire.
Iluminatul pentru interventii n zone de risc este parte a iluminatului de
securitate prevazut sa asigure nivelul de iluminare necesar sigurantei persoanelor
implicate ntr-un proces sau activitate care sa permita desfasurarea adecvata a
procedurilor de actionare pentru siguranta ocupantilor zonelor, precum si evacuarea
n caz de incendiu.
- Acesta este necesar n locuril n care sunt montate .... (dispozitive de
comanda-control) ale unor instalatii si utilaje care trebuie actionate n caz de avarie;
cazul de fata incaperea centralei CSI.
Iluminatul mpotriva panicii este parte a iluminatului de securitate prevazut
sa evite panica si sa asigure nivelul de iluminare care sa permita persoanelor sa
ajunga n locul de unde calea de evacuare poate fi identificata.
Iluminatul de securitate mpotriva panicii se prevede cu comanda automata de
punere n functiune dupa caderea iluminatolui normal.
7
In afara de comanda automata a intrarii lui n functiune,la iluminatul de
securitate mpotriva panicii se prevede si cu comenzi manuale din mai multe locuri
accesibile personalului de serviciu al cladirii, respectiv personalului instruit n acest
scop. Scoaterea din functiune a iluminatului de securitate mpotriva panicii trebuie sa
se faca numai dintr-un singur punct accesibil personalului nsarcinat cu aceasta.
Timpii de functiune la ntreruperea iluminatului normal se face n conformitate
cu tabelul 7.23.1. cel putin 1 ora. (in cazul in care nu intervine tensiunea in sistemul
de baza).
In cazul obiectivului se vor utiliza numai corpuri de iluminat adecvate
iluminatului de siguranta echipate cu surse locale tip autonom.
ATENTIE! Daca la automatizarea instalatiei de panica nu se interpune
releu de temporizare orice intrerupere in furnizarea cu energie electrica pune
iluminatul antipanica in functiune fara a se deconecta. Acesta ar ramane in functiune
daca nu se utilizeaza relee temporizate
Corpurile de iluminat de tip autonom (executate conform SREN 60598-2-22)
se alimenteaza pe circuite din tablourile de distributie pentru receptoare normale. Pot
fi alimentate de pe circuite comune cu corpurile de iluminat pentru iluminatul normal.
Conductoarele si/sau cablurile de alimentare trebuie sa fie cu ntrziere Ia propagarea
flacarii n manunchi (conform cu SR EN 50266 pe parti - de exemplu CYY-F). Conf.
punctului 7.23.12.1. din I.7.
Sursele de alimentare de securitate (de urgenta) sunt cele prezentate n 5.5.3. si
pot fi locale.
Corpurile de iluminat pentru iluminatul de siguranta trebuie sa fie realizate din
materiale clasa B de reactie la foc, potrivit reglementarilor specifice.
c) Instalatie de forta 380V.
Pentru instalatiilor de forta, prize 380V, se vor trag 5 conductoare din cupru de
aceeasi sectiune protejate in tuburi de protectie IPEY montate ingropat in tencuiala
ori in structurile de beton. Pe langa acestia se disting si consumatori independenti
cum ar fi tabloul centralei termice T-CT. Aceste va fi alimentate din tabloul de la
subsol TD, relizandu-se totodata priza de protectie locala (impamantare). Legaturile
pentru mbinari sau derivatii ntre conductoarele de cupru se fac cu cleme speciale
sau prin presare cu scule si accesorii corespunzatoare.
Legaturile conductoarelor de protectie trebuie executate conform STAS
12604/4,5, prin sudare sau prin nsurubari, cu contrapiulite, inele de siguranta (saiba
elastica) pentru asigurarea mpotriva desurubarii.
Motoarele electrice alimentate prin circuite separate trebuie prevazute pe toate
fazele cu dispozitive automate de protectie la scurtcircuit (sigurante fuzibile etc.) si
cu dispozitive de comanda si detectie automata a suprasarcinilor (contactoare cu relee
termice etc.), alese conform prevederilor furnizorilor.
Protectia mpotriva suprasarcinilor nu este obligatorie la motoarele cu puteri
mai mici de 1,1 kW, alimentate prin circuite separate, cnd suprancarcarea lor nu
este posibila (de ex. motoare de actionare a ventilatoarelor etc.). n aceste cazuri se
prevede numai protectia la scurtcircuit.
Protectia la tensiune nula sau la tensiune minima trebuie prevazuta:
- la motoarele electrice care pornesc prin aparate de pornire cu actionare
manuala;
8
- la motoare electrice a caror pornire automata nu este permisa din motive de
siguranta pentru personalul de exploatare sau datorita conditiilor impuse de procesul
tehnologic.
La tablourile electrice, circuitele monofazate, vor avea protectii generale
asigurate cu disjunctoare diferentiale pentru curent rezidual de 30mA, conform
schemelor de distributie ale fiecarui tablou.
Se interzice executarea legaturilor electrice intre conductoare in interiorul
tuburilor sau tevilor de protectie, plintelor, golurilor, in elementele de constructie si
in trecerile prin elementele de constructie.
Nu se admite amplasarea instalatiilor electrice sub conducte sau utilaje pe care
se poate sa apara condens. Fac exceptie instalatiile electrice n executie nchisa cu
grad de protectie minim IP 33, realizate din materiale rezistente la astfel de conditii
(de ex. cabluri sau cordoane n executie grea pentru instalatii electrice mobile, aparate
cu grad minim IP 33 cu carcasa din material plastic etc.).
Pentru bransamentul de joasa tensiune, valorile caderilor de tensiune, n regim
normal de functionare fata de tensiunea nominala a retelei, trebuie sa fie de cel mult
3% pentru receptoarele din instalatiile electrice de lumina.
Distanta dintre punctele de fixare pe portiunile drepte ale traseului tuburilor si
tevilor, se stabileste pe baza datelor din tabelul 5.9.
Limitele inferioare ale distantelor corespund celui mai mic diametru, iar cele
superioare celui mai mare diametru ale tubului sau tevii.
Se prevad elemente de fixare si la 10 cm de la capetele tuburilor si curbelor
fata de dozele de aparat, dozele de tragere, echipamente si derivatii.
La capetele libere ale tuburilor se vor monta tile pentru protejarea izolatiei
conductoarelor, la tragerea acestora.
Zonele de acces in tabloul electric la tuburi, conductoare, cabluri se face prin
presetupe sau prin decupari etansate.
Obligativitatea conectarii conductoarelor flexibile :
- numai prin cositorirea capului terminal al conductorului si utilizarea
pinilor de derivatie ("wire pin") cat si conectare in doze prin cleme de conectare cu
surub ("joint cap")
d) Instalatia de telefonizare
La parter se prevede o firida telefonica din care sunt preluate cu cablu
TCYY6x2x0,6 si 14x2x0,6 coloanele din parter cu demisol si etaj. Din cadrul
acestora cu circuite individuale, pana la prizele de telefon, se vor trage cabluri cu 2
perechi, in tuburi IPY. Dozele terminale pentru telefonizare impreuna cu prizele de
telefon, se prevad la 0,20 cm fata de pardoseala finita.
e) Instalatia de televiziune
Se prevede circuit pentru televiziune prin cablu. In acest scop se monteaza
tubulatura IPEY 20 si 25mm, cablu coaxial si prize terminale destinate televiziunii.
Legaturille intre coloana si sosirea cablului de retea, se face peste placa
nivelului superior, (in pod) functie de obtiunea detinatorului de retele CATV.
9
f) Instalatia de protectie
Din subsol, unde se var monta piesele de separatie, se vor executa legaturile de
impamantare cu toate constructiile metalice, echipamentele si conductele care in mod
accidental pot fi puse sub tensiune.
Legatura electrica intre priza de pamant (piesa de separatie) si principalele
tablourile se face cu banda de otel zincat 25x4mmp. In cazul etajelor impamantarea
se asigura prin intermediul conductorului de cupru 16mm2 protejat separat in tub IPY.
Instalatia de protectie la trasnet a cladiri se realizeaza cu conducta de captare
din otel zincat 20x3mm.
Priza de pamant propriuzisa se executa cu electrozi din teava zincata 2,5 si
banda de otel zincat 40x4mm.
In cazul in care valoarea rezistentei de dispersie depaseste valoarea de 1 ohm,
se va suplimenta priza de pamant artificiala, pana la obtinerea valorilor admise.
10
Conductoarele de coborre se realizeaza astfel nct aparitia descarcarilor sa fie
ct mai redusa. n acest scop, ntre punctul de impact al trasnetului si pamnt, se
urmareste sa fie asigurata respectarea urmatoarelor conditii:
- curentul sa circule pe ct posibil pe mai mult trasee n paralel;
- lungimea traseelor sa fie ct mai scurta posibil spre pamnt, traseele
coborrilor continund ct mai direct conductoarele de captare.
Fiecare conductor de coborre, cu exceptia coborrilor naturale, se prevede cu
o piesa de separatie la locul de racordare cu conductorul de legare la priza de pamnt.
Conexiunile electrice ntre elementele conductoare se executa prin sudare,
alamire, lipitura tare, alte metode similare. Se admite si executarea conexiunilor
electrice prin suruburi, nituri etc., cu conditia luarii de masuri mpotriva
autodesfacerii lor si numai daca prin acestea se poate asigura mentinerea n timp a
calitatii electrice, mecanice si de rezistenta la coroziune.
Pentru conexiuni prin sudare, suprafetele conductoarelor, benzilor etc. se
suprapun pe o lungime de min. 100 mm. Sudarea se executa pe toate laturile iar
cordonul de sudura va avea cel putin 3 mm grosime.
Locurile de conexiune si suprafetele taieturilor la conductoarele din OL zincat
precum si conductoarele instalate n slituri si rosturi din zonele nchise, inaccesibile si
din ncaperi cu mediu umed si ud se protejeaza si prin vopsire sau prin nfasurare cu
banda protectoare.
n IPT este interzisa folosirea suruburilor nezincate.
Distanta ntre piesele de fixare a conductoarelor de captare instalate pe
constructie poate fi de 1...1,5 m pe traseele orizontale si de 1,5...2 m, pe trasee
verticale.
Distantele permise dintre conductoarele de captare si elementele de constructie
- incombustibil 0,1
- combustibil 0,4
- incombustibile -
- combustibile 0,2
11
PREVEDERI FINALE
Beneficiarul va lua toate masurile necesare respectarii prevederilor Legii
10/1995 si ale H.G.273/1994 privind calitatea lucrarilor de constructii-montaj si
receptia respectivelor lucrari.
Lucrarile vor fi ncredintate spre executare unor firme specializate si atestate
pentru categoriile respective de lucrari si vor fi supravegheate de un diriginte de
santier atestat.
Eventualele modificari necesare a se aduce proiectului pe parcursul exploatarii
lucrarilor, datorita unor situatii neprevazute, vor fi aduse la cunostinta proiectantului
in timp util.
Instalatii sanitare
Instalatii termice
Camera centralei termce este montata intr-o incapere cu peretii din caramida de
25cm cu |LRF min. 5ore, planseul este din beton armat de 15 cm cu LRF min 2 ore,
iar usa de comunicare cu halul este metalica (material C0(CA1)) cu LRF 15min.
Incaperea este echipata cu iluminat de siguranta pentru interventie cu o
autonomie de min. 60 minute.
2. RISCUL DE INCENDIU
12
a) Densitatea sarcinii termice
Evaluarea sarcinii termice, a densitii sarcinii termice i a cantitii de cldur
degajat se face pentru a aprecia riscul de incendiu, dar i comportamentul
elementelor de structur n caz de incendiu.
Demisol
Parter
- materiale textile
100 kg x 16,30 Mj / kg = 1630 Mj;
2 kg/pers. x16.3 Mj / kg x 196 pers = 6389.6 Mj
Total: 1630+6389.6 = 8019.6 Mj
- cabluri, tuburi, aparate din materiale plastice :
2 kg / m x 300 m x 33,50 Mj / kg = 20100 Mj.
- materiale sintetice;
- televizor : 4 buc x178,4 Mj = 713.60Mj
Riscul de incendiu este mic (qS = 178 MJ/mp < 420 MJ/mp), dar spatiile
comerciale se considera cu risc mare de incendiu.
Rot 178 Mj/ mp
Etaj mansardat
Doua camere de cazare ce au suprafata de 14.30 mp i 2 persoane
Principalele materiale luate in calcul si puterea lor calorifica:
Lemn Qi = 19,25 MJ/kg;
Hrtie, materiale textile Qi = 16,30 MJ/kg;
Materiale sintetice, mase plastice, poliuretan etc. Qi =27,30 MJ/kg.
Masa materialelor combustibile considerate:
16
Mobilier- pat i dulap din lemn si metal (80% material combustibil)
- 30 kg x 0,80 x 19.25 MJ/Kg = 462Mj;
- 3 buc. x 462 Mj = 1386,00 Mj;
17
Calculul sarcinii termice: Sq=1386+126,6+65,2+1275+178,40+1341,82= 4373,02 Mj
21
Conform prevederilor pct. 2 din anexa nr. 1 la HG nr. 622 / 2004 pentru a
satisface cerina esenial securitate la incendiu construciile trebuie s fie
proiectate i executate astfel nct n cazul izbucnirii unui incendiu s asigure:
- stabilitatea elementelor portante ale construciei pentru o perioad
determinat de timp;
- limitarea propagrii focului i a fumului n interiorul construciei;
- evacuarea n siguran a utilizatorilor;
- securitatea echipelor de intervenie.
* Pereti portanti: cadre din beton armat (stilpi si grinzi intermediare) cu zidarie
de caramida de 25 cm grosime
- Clasa de reacie la foc = A1
* Planseu din beton armat de 15 cm
- Clasa de reacie la foc = A1
* Perei interiori neportani din din zidrie de B.C.A.
- Clasa de reacie la foc = A1
* Plafon din grinzi de lemn ignifugat protejate la partea inferioara cu 2 straturi
de rigips rezisrent la foc practic neinflamabil
- Clasa de reacie la foc = D-s2, d0
* Pereti interiori pe structura de lemn ignifugat dublati de structura metalica si
placati cu 2 straturi de ghips carton tip GF pe ambele fete, cu izolatie minerala
intre profilele metalice i folie din PVC
- clasa de reacie la foc = D-s2, d0
* Sarpant din lemn (stlpi, grinzi, pane, contravntuiri) peste planseul de
beton al etajului 1 nu influenteaza gradul de rezistenta la foc a cladirii
- clasa de reacie la foc = D-s2, d0
23
- Se stabilesc atributiile personalului care asigura paza si protectia societatii
inclusiv in afara orelor de program privind modul de actiune in cazul producerii unui
incendiu (anuntarea si alarmarea conducerii societatii si a personalului, alertarea
serviciilor specializate de interventie, actionarea cu mijloacele tehnice de stingers din
dotare).
- Intretinerea, exploatarea, verificarea si repararea constructiilor si
instalatiilor
Instalatii electrice:
- Instalatiile si echipamentele electrice (corpuri de iluminat, tablouri electice,
aparate electrocasnice, etc) vor avea in permanenta protectia adecvata mediului de
lucru,
- Intretinerea, verificarea si repararea instalatiilor si echipamentelor
electrice se va efectua numai de catre personal calificat,
-La terminarea programului de lucru se vor deconecta toti receptorii electrici
care nu sunt vitali pentru utilizarea/functionarea instalatiilor,
- Este interzisa utilizarea de receptori electrici suplimentari, a caror putere
nominala insumata la cea a receptorilor existenti depaseste puterea instalata a cladirii.
mprejurrile (condiiile) preliminate care pot determina i / sau favoriza
iniierea, dezvoltarea i / sau propagarea unui incendiu ntr-o cldire, pot fi:
1. Instalaii i echipamente electrice defecte sau improvizate;
2. Receptori electrici lsai sub tensiune nesupravegheai;
3. Sisteme i mijloace de nclzire defecte, improvizate sau
nesupravegheate;
4. Fumatul n locuri cu pericol de incendiu sau explozie;
5. Sudarea sau alte lucrri cu foc deschis, fr respectarea regulilor i
msurilor specifice de siguranta la foc;
6. Neexecutarea, conform graficelor stabilite, a operaiilor i lucrrilor de
reparaii i ntreinere a mainilor i aparatelor cu piese n micare;
7. Defeciuni tehnice de construcii montaj;
8. Defeciuni tehnice de exploatare;
9. Nereguli organizatorice;
10. Explozie urmat de incendiu;
11. Avarie urmat de incendiu;
12. Trsnet i alte fenomene naturale;
13. Aciune intenionat (arson) etc.
n cazul analizat, se apreciaz c se pot manifesta mprejurrile de la punctele
1, 2, 4, 5, 6, 8, 9, 12, 13.
24
funcie de densitatea sarcinii termice i destinaie, n riscuri de incendiu sau categorii
de pericol de incendiu, astfel:
Nu este cazul.
- pereii spaiilor tehnice sunt incombustibili REI = 180 minute , iar planeul
peste demisol REI = 120 minute;
- pereii holurilor de la demisol au REI = 180 minute ;
- pereii holurilor de la celelalte nivele au REI= 60 minute;
- pereii casa scrii sunt incombustibili REI = 150 minute;
- pereii i planeul de la buctrie , REI = 60 minute;
- Uile casei de scri vor fi prevzute cu dispozitiv de autoinchidere in caz de
incendiu.
27
- In camera receptie, unde se va monta centrala de detectie impotriva incendiilor
are pereti din caramida de 12.5cm, asigurand LRF minim 60minute, iar usa va
fi tip URF 30 minute.
Nu este cazul.
28
actionare in caz de sesizare a unui incendiu inainte de a fi detectat de catre
detectoarele adresabile.
Zonele sunt protejate ca prin intermediul detectoarelor adresabile de fum. Aceste
zone prezinta un risc mic de incendiu. Fiecare spatiu, in functie de suprafata protejata
este protejat de unul sau mai multe detectoare adresabile de fum, astfel incat sa nu
existe nici un spatiu care sa nu fie acoperit de aceste detectoare. suplimentar aceasta
functiune este protejata si prin intermediul butoanelor manuale pentru semnalizarea
unui incendiu, care sunt amplasate pe caile de acces.
Se vor prevedea 2 sirene pentru semnalizarea unui incendiu de interior
adresabile amplasate in locuri de unde pot fi auzite din orice punct al pensiunii (una
pe holul pensiunii si una la receptie), iar in exterior se va prevedea o sirena
conventionala de exterior.
29
Conditii respectate din normativul P118/3/2015
Conform normativului de specialitate P118/3/2015, s-a prevazut instalatie
automata de detectie, semnalizare si avertizare incendii. Centrala semnalizare
incendii respecta urmatoarele:
-amplasarea centralei: amplasata la parter, camera receptie.
-amplasarea detectoarelor automate de incendiu intre 8-40 cm fata de
tavan etc, asigurandu-se distanta minima de siguranta la foc fata de, corpuri de iluminat,
materiale combustibile etc
-respectarea distantelor minime (30 cm fata de celelalte echipamente de
curenti slabi, 50 cm fata de echipamente-instalatii de curenti tari)
-pentru conectarea instalatiei de semnalizare incendii: priza pamant < 4 ohm
(art 8.2)
-liniile: cabluri de cupru cu intarziere la propagarea flacarii (rezistente la foc
minim 30 minute); s-au prevazut si butoane de avertizare incendiu (manuale)
-alimentarea cu energie electrica a centralei de semnalizare : din tabloul
general, cu respectarea I7-2011-cap 7.5 (cu dubla alimentare, respectiv alimentare de
baza: din tabloul general de distributie al beneficiarului, prin circuit propriu alimentat
inaintea intreruptorului general; alimentarea de rezerva = se realizeaza automat prin
baterii de acumulatoare (24Vcc), asigurand autonomia in functionare a instalatiei timp de
48 ore in conditii normale (stare de veghe, respectiv stand by) si minim 30 minute in
conditii de alarma generala de incendiu; toate partile componente ale sistemului tehnic
de semnalizare incendii trebuie sa aiba agremente tehnice
-in incaperea centralei de semnalizare incendiu trebuie sa existe: iluminat
siguranta pentru continuarea lucrului, (de tip 2), conform I7-2011-art 7.13.9+7.13.8 (pct
2a-baterie locala cu comutare automata-luminoblocuri etc); s-a prevazut si iluminat de
siguranta pentru evacuare.
Receptoarele cu rol de siguranta la foc: tabloul electric aferent centralei de
semnalizare incendii (analizata deja) trebuie alimentata pe traseu ferit de pericolul de
incendiu.
- Camera receptie este cu pereti de caramida de 25 cm si LRF 5 ore, planseu
de beton armat de 15minute cu LRF 2 ore, iar usa de acces se va inlocui cu o usa tip
URF 30 minute.
a. Sistemul de detectie
Detectia se face prin detectoarele de fum adresabile si asigura supravegherea
automata a aparitiei unui inceput de incendiu (aparitia fumului) in incaperile
supravegheate.
Sistemul de detecie i semnalizare la incendiu este conceput pentru a realiza
urmtoarele funciuni:
detectarea incendiilor, att pe cile de circulaie pentru funcionarea
normal a construciei, ct, mai ales, n spaiile i ncperile auxiliare,
30
precum i n acele ncperi n care incendiul ar putea evolua nestnjenit,
fr a fi observat n timp util;
anunarea incendiului la punctul de supraveghere permanent, automat
i/sau prin declanatoare manuale de alarm i telefoane de interior,
precum i dup caz, la unitatea de pompieri;
alarmarea operativ a personalului de serviciu, care trebuie s organizeze
i s asigure prima intervenie i evacuarea persoanelor din cldire n
conformitate cu planurile de evacuare;
avertizarea sonor a persoanelor din cldire asupra pericolului de
incendiu;
b. Centrala de alarmare incendiu:
Centrala de detectare, semnalizare si avertizare a inceputurilor de incendiu, de
tip adresabila, asigura urmatoarele functii :
-achizitia si prelucrarea primara a semnalelor primite de la detectoarele de fum,
cu modul autoadresare si butoanele manuale de semnalizare incendiu.
-afisarea starii de alarma pe fiecare adresa (detector de fum, detector de gaz,
buton de semnalizare incendiu si sirena de interior), a prezentei alimentarii principale
sau trecerea pe alimentarea de rezerva si starea de defect a unei adrese (detector de
fum, buton de semnalizare incendiu si sirena de interior).
-display LCD (cristale lichide)
-parametrizarea algoritmilor de detectie de la panoul de comanda
-autotest continuu pentru detectori sau alte elemente instalate, autotest al
panoului de comanda
-memorie de evenimente.
-starea de veghe, cnd echipamentul de control i semnalizare este alimentat de
o surs de alimentare electrica i n absena semnalizrii oricrei alte stri;
-starea de dezactivare, cnd este semnalizat o dezactivare;
-starea de testare, cnd este semnalizat o testare a funcionrii.
31
Pe holuri si/sau caile de acces se vor amplasa butoanele adresabile si sirenele
conventionale de interior.
Instalarea sistemului
a. Cablarea sistemului de detectie si semnalizare incendiu
Sistemul de detectie va dispune de cablaje specifice :
-cabluri de alimentare de la reteaua de 220V/50Hz, pentru alimentarea
sistemului.
-cablu pentru semnalizarea incendiului 2x2x0.8mm, care este rezistent la foc
si nu intretine arderea.
-tub de protectie PVC 16mm (canal sau pat de cablu)
Cablurile aferente sistemului de detectie incendiu se vor monta la cel putin 25
cm de cablurile instalatiilor aferente cladirii.
Verificari specifice
a. Verificari specifice in caz de alarma
-Identificarea dispozitivului ce a provocat alarma de incendiu
-Gasirea si analizarea cauzei care a declansat dispozitivul si, daca este cazul,
indepartarea ei
-In cazul in care alarma a fost reala, se va repune in functiune dispozitivul
(daca mai este posibil) sau se va inlocui cu unul de rezerva
-In cazul in care alarma este falsa, se va notifica in jurnalul de evenimente,
dupa ce sistemul va fi repus in functiune
-In cazul unui eveniment major (incendiu cu implicatii sau un eveniment la
care a fost solicitata interventia pompierilor militari) se vor oferi toate informatiile
necesare catre beneficiar si numai cu acordul beneficiarului catre terti
-Aceste activitati vor avea un caracter confidential si nu pot fi facute publice
fara acordul expres al beneficiarului in cauza
c. Verificari trimestriale
33
-Verificarea unei parti din totalul dispozitivelor automate si manuale de detectie si
semnalizare incendiu astfel incat la sfarsitul unui an calendaristic de service sa nu
ramana nici un dispozitiv neverificat
-Verificare sirenelor, hupelor si dispozitivelor auxiliare
-Curatarea detectorilor de fum ajunsi la pragul de prealarma, din cauza depunerii
de particule de praf sau fum de tigara. Se vor notifica in jurnalul de evenimente seriile
detectorilor ce au fost curatati. In cazul in care, unul sau mai multi detectori dintre cei
care au fost curatati la verificarea trimestriala anterioara, au ajuns din nou la pragul de
prealarma din cauze ca: fumatului abuziv (in locuri nepermise sau peste un nivel maxim
acceptat), praf abundent sau de zugravire, operatia de curatare a detectorilor se va factura
separat fata de contractul de service la un pret stabilit la semnarea contractului
-La fiecare verificare trimestriala se vor intocmi rapoarte de sistem in care vor fi
specificate starea sistemului si interventiile executate in cadrul lui.
Testari functionale
a. Testarea starii de alarma la incendiu
-Initierea si resetarea unei stari de alarma de incendiu de la un dispozitiv de
detectie
-Verificarea conformitatii semnalizarii si activarea iesirilor spre echipamentele
auxiliare
Alte verificarii
La exploatarea si intretinerea instalatiilor de securitate mai trebuie tinut seama de
urmatoarele verificari :
-valorile reglate ale intrerupatoarelor automate si calibrarea sigurantelor fuzibile
-verificarea periodica a legaturilor electrice la bornele tablourilor electrice de
distributie
-verificarea periodica a rezistentei de dispersie a prizei de legare la pamant,
precum si a racordarii instalatiei de protectie impotriva electrocutarii si a trasnetului
-verificarea periodica a legaturilor la nulul de protectie ale aparatelor si
echipamentelor elecrice
34
Dupa expirarea termenului normal de exploatare se vor verifica si inlocui
elementele instalatiilor in functie de uzura fizica si morala la momentul respectiv.
Materialele si aparatele rezultate din inlocuiri vor fi valorificate, distruse sau
pastrate, dupa caz, in conformitate cu normele in vigoare la data executarii lucrarilor de
inlocuire.
Prezenta documentatie se va verifica din punct de vedere al prevederilor Legii
10/1995 si HG 925/1995 pentru exigenta Ie, si se vor urmarii in principal :
-distantele de protectie
-incarcari termice ale circuitelor
-amplasarea echipamentelor si a circuitelor
-protectia prin legarea la pamant
-carcasarea de protectie
-masuri de protectie PSI si cele privind sanatatea oamenilor
Lucrarile de instalatii electrice cuprinse in prezentul volum, nu necesita
supravegherea speciala a exploatarii in timp, in sensul normativului PI 130/90 privind
calitatea constructiei.
35
Toate aparatele sunt din import si corespund normelor romanesti si europene, si
anume:
-centrala de detectie si semnalizare incendiu este adresabila, detectoarele
adresabile de fum, butoanele adresabile de incendiu si sirenele conventionale de
interior .
-sirena conventionala de exterior cu stroboscop.
3. STRUCTURA
SISTEMULUI
NR
CR DENUMIRE ECHIPAMENT U.M. Q
T
Unitate centrala analogica autoadresabila echipata
cu o bucla, comandata prin microprocesor, element
1 buc 1
de comanda integrat cu tastatura alfanumerica,
afisaj cu cristale lichide de 4x20 caractere si cursor.
2 Acumulator 12Vcc/24Ah buc 2
Soclu pentru detectori adresabili,cu izolator 19 mansarda
5 buc
bidirectional la scurtcircuit si 3 la parter
3 la
6 Buton de incendiu, adresabil. buc mansarda si
2 la parter
1 la
Sirena de incendiu, interior, rosie,design
7 buc mansarda si
ambiental, alimentare 24V.
1 la parter
Sirena de exterior cu flash L rosie ,autoprotejata,
8 buc 2
autoalimentata.
Sursa alimentare suplimentara 24Vcc in cutie
9 buc 2
metalica cu accumulator 7Ah
Cablu cu rezistenta marita la foc, JY(St)Y
10 ml
2x2x0,8mmp
Canal de cablu, pvc sau tub flexibil 16mm, cu
11 ml
accesorii de prindere
12 Accesoriii, materiale necesare montajului Set 1
36
CARACTERISTICI TEHNICE
Centrala de detectie propusa, este o centrala de detectie si semnalizare incendiu
analog adresabila cu o bucla, suporta 64 adrese pe bucla si este prevazuta cu afisaj cu
cristale lichide (LCD).
Centrala are urmatoarele optiuni compatibile cu EN 54-2:
-semnale de defect
-detectie coincidenta
-intarzierea semnalului iesirilor
-dezactivarea fiecarei zone
-testare
-componente pentru semnalizarea incendiului (sirene).
Echipamentul este proiectat pentru a fi operabil la o tensiune de 220V, 50Hz si
apartine clasei 1 de functionare. De asemenea echipamentului, trebuie sa i se asigure
legarea la pamant.
Detectoarele adresabile si butoanele adresabile se conecteaza pe bucla de
detectie, fiind proiectate sa suporte atat comunicatia cu centrala cat si alimentarea pe
patru fire.
Detectoarele dispun de un microprocesor capabil sa masoare nivelul de fum si temperatura, sa gestioneze
comunicatia cu centrala si sa efectueze continuu testarea detectorului. Exista o filtrare digitala care practic elimina
posibilitatea alarmelor false de incendiu.
Nr. Tipul Descriere Furnizor
Crt echipamentu
lui
1 Central - Unitate centrala analogica autoadresabila
1 analogica echipata cu 4 bucle,expandabila la 8 bucle,
adresabila central proiectat dup standardul EN54
incendiu - 128 elemente pe bucla, 16.64 zone,
modulara comandata prin microprocesor;
- Element de comanda integrat cu tastatura
alfanumerica, afisaj cu cristale lichide de
4x20 caractere si cursor
-Autoadresarea tuturor elementelor
conectate este executata de protocolul de
transmisie inteligenta SynoLOOP
-Toate elementele autoadresabile au
izolatoare. Daca apare un scurtcircuit,
centrala il localizeaza si izoleaza bucata de
cablu defecta.
-Iesiri programabile: 8x24Vcc/40mA
-Iesire releu: 2x30Vcc/1A
-Iesire transmisie: 2x30Vcc/1A
-Iesiri monitorizate: 2x24Vcc/500mA
-Intrari programabile: 4
-Intrare cheie programabila: 1
37
-Zone de control programabile: 128
-Rezistenta de linie a buclei adresabile:
150Ohm/300nF
-Tensiunea de alimentare: 115/230Vca;
+10%/-15%; 50/60Hz
-Acumulatori: 2x12Vcc/12Ah sau
2x12Vcc/15Ah
-Temperatura de operare: 0..50grd.C
-Gradul de protectie: IP40 (IEC 60529)
-Dimensiuni (LxHxA): 580x480x120mm
-Culoarea: gri deschis
-Umiditate: 95% (T=25grd.C) si 93%
(T=40grd.C)
2 Detector optic -Detector optic de fum adresabil cu
2 de fum izolator bidirectional la scurtcircuit,
ajustare automata a sensibilitatii de
alarmare in cazul in care detectorul este
incarcat cu praf.
-Tehnologie patentat: de 10x mai rezistent
la praf i murdrie dect detectorii uzuali
-Pentru cerine speciale: sensibilitatea
detectorului poate fi modificat uor cu
ajutorul software-ului de configurare sau
direct de pe tastatura centralei.
-Izolator ncorporat: n fiecare echipament
din gama SinoLOOP este inclus un modul
izolator
-Localizare automat a ntreruperilor de
cablu i a scurt-circuitelor
Imuni la interferenele electromagnetice
provenind de la telefoane mobile, lmpi
fluorescente i orice alte surse
-Realizat din materiale care nu pericliteaz
mediul nconjurtor
-Sistemul auto adresabil elimin
necesitatea configurrii detectorilor din
comutatoare, asigurnd o punere n
funciune facil i comod
-Tensiune operaional: 16... 28Vcc
-Consum n regim normal: max. 200A
-Temperatur operaional: 10... +50C
-Temperatur depozitare: 20 +65C
-Sensibilitate rspuns: ~2.5%/m
(sensibilitate ridicat ~1.8%/m)
-Umiditate: 100% rel.
38
-Grad protecie carcas: IP44
-Standarde: EN54-7
-Aprobri VdS: G298004
-Greutatea: 0.060kg
3 Buton de - este indicat pentru utilizarea n sistemele
3 incendiu antiincendiu;
adresabil - echipat cu ieire NO/NC;
- terminal dublu pentru intrare / ieire
(indicat n cazul montrii n bucl al
dispozitivelor);
- dimensiune: 87x87x46.6 mm;
-Grad protecie carcas: IP54
-Temperatur operaional: 25... +70C
-Temperatur depozitare: 30 +75C
-Materiale i componete electronice uor de
separate
-Electronic protejat
-Indicator de rspuns (LED) inclus
-Izolator de linie inclus
-Auto-adresabil
-Activare indirect a alarmei prin spargerea
geamului i ulterior apsarea butonului de
alarm
-Tensiune operaional: 16... 28Vcc
-Consum n regim normal: max. 200mA
-Dimensiuni ale terminalelor de cablu:
0.28... 1.5mm
-Umiditate: 100% rel.
-Standarde: EN54-11
-Aprobri VdS: G295030
-Greutatea: 0.060kg
4 Modul -Modul intrare pentru SynoLine
adresabil -Iesire pentru sirene
-Clasa de protectie: IP56
-Dimensiuni: 135x135x45mm
-Culoare carcasa: alb
39
mm
- rezistenta maxima circuit monitorizat: 10
ohm
- dimensiuni: 57x48x13 mm
6 Siren - alimentare 24 VCC;
4 adresabil - sunet 90dB;
incendiu de - consum mediu 95mA;
interior - temperatura de utilizare : -10 + 50 C;
Cu flash - 3 tonaliti diferite (main poliie, main
pompieri, ambulan);
- material ABS plastic;
- umiditate relativ : 0 -95% (fr condens).
7 Siren - sirena profesional de exterior;
5 convenional - autoprotecie la tierea firelor;
incendiu de - autoprotecie la demontare;
exterior - semnalizare luminoas pulsatorie (flash);
- exterior estetic din policarbonat, protecie
suplimentar metalic;
- tensiune de comand: 27,6 VDC;
- timp maxim de alarmare ajustabil;
- alimentare : acumulator intern de
12V/7Ah;
- sonor: 104 dBA (la 3 metri)
- temperatura de funcionare : -25 ...+55C
- greutate : 2.8 kg
- corespunde normei de protecie IP34
- dimensiune : 180x270x90 mm
- greutate: 2.8 kg;
- consum n alarm 1.4 A (maxim 2.8 A);
8 Cablu J- - manta ignifug de culoare roie; -
Y(st)Y - ecran folie laminat de aluminiu;
2X2X0.8 - folie de PVC;
- fir de mas: cupru masiv acoperit cu
staniu;
- temperatura de lucru: -30C - +80C
- raza de curbur: 15 x diametrul cablului
- atenuare: 1.1dB/km
9 Acumulator - capacitate nominal 20 ore la 1.75 VPC
YUASA 30C: 24 Ah;
12V/24Ah - capacitate nominal 10 ore la 1.75 VPC
20C: 22.3 Ah;
- capacitate nominal 5 ore la 1.70 VPC
20C: 20.4 Ah;
- capacitate nominal 1 or la 1.60 VPC
20C: 14.4 Ah;
40
- tensiune:12 V;
- dimensiuni LxWxH 166x175x1125 mm;
- greutate: 9 kg.
GARANTIE SI SERVICE
Garania echipamentelor este de 12 luni. n aceast perioad se asigur gratuit
repararea sau nlocuirea oricrui subansamblu care se defecteaz ca urmare a unor
vicii de fabricaie, de instalare sau de proiectare. Garania nu se aplic n cazul n care
defeciunea provine ca urmare a nerespectrii instruciunilor de exploatare sau a
deteriorrii componentelor.
Timpul maxim de intervenie pentru remedierea defeciunilor este de 12 ore (n
zilele lucrtoare) de la sesizarea defeciunii. Defeciunile minore vor fi remediate pe
loc iar componentele defecte se vor nlocui.
Fiecare intervenie va fi consemnat n "Jurnalul de evenimente" al sistemului.
Se poate asigura service-ul instalailor realizate i n perioada de postgarantie, pe
baza unui contract de mentenan (mentenana este definit ca o operaiune de
ntreinere, inspecie tehnic programat i reparaie a sistemului).
RECEPTIA SISTEMULUI
La finalizarea instalrii se va face recepia sistemului prin verificarea
funcionrii tuturor componentelor i afiarea / transmiterea informaiilor
corespunztoare, pe baza unui tabel de probe (verificri), n conformitate cu cerinele
Beneficiarului. Probele se vor executa de ctre personalul Executantului n prezena
membrilor comisiei de recepie. Comisia de recepie ntocmete un Proces Verbal de
recepie i punere n funciune.
Serviciile efectuate, care nu corespund la recepie cerinelor de calitate, vor
fi remediate de executant n termen de 5 zile lucrtoare de la constatare.
Executantul va transmite Beneficiarului documentele care nsoesc produsele:
Certificatele de garanie;
Certificatele de conformitate;
Instruciuni de utilizare ale produselor i echipamentelor instalate.
Executantul va instrui personalul care utilizeaz sistemele. Instruirea se refer la
modul de utilizare a sistemelor i va fi consemnat n procesul verbal de recepie.
Executantul nu rspunde pentru nefuncionarea sau funcionarea necorespunztoare a
sistemului, dac aceasta a fost cauzat de nerespectarea de ctre beneficiar a
instruciunilor de utilizare a echipamentelor sau de manipularea, modificarea
amplasamentului acestora ori efectuarea de reparaii de ctre teri, alii dect
reprezentanii autorizai ai Executantului.
DETALII DE EXECUTIE
Centrala de detectare, semnalizare si avertizare incendii va fi montat n zona
holului de acces in birou camera receptie la loc accesibil pentru operare i ferit de
eventuale distrugeri.
41
Se vor nchide liniile de detectoare cu rezistene de 3.8 Kohm montate pe
detectorul cap de linie. Liniile de detecie din central rmase libere se vor nchide cu
rezistene de 3.8 Kohm, similar procedndu-se i cu ieirile de alarm neutilizate.
Alimentarea cu energie se va face din amonte de ntreruptorul general al
obiectivului prin siguran bipolara de 16 A.
Traseele de cabluri se vor efectua in tub copex PVC ignifugat cu prindere in
canal de cable. Nu se vor prinde cablajele de evi, tirani sau s se lase libere pe
tavanul din rigips (acolo unde este cazul).
Detectorul de incendiu este o component a sistemului de detectare a
incendiului care conine cel puin un senzor care constant sau la intervale regulate
monitorizeaz cel puin un parametru fizic i/sau chimic asociat cu incendiul, i care
furnizeaz un semnal corespunztor la echipamentul de control i semnalizare
(centrala de incendiu).
Tipul de detector se alege n funcie de:
materialele din spaiul protejat i clasa de reacie la foc a acestora;
configuraia spaiului;
efectele sistemelor i instalaiilor de ventilare i nclzire;
condiiile ambientale n ncperile supravegheate;
posibilitatea declanrii alarmelor false.
Detectoarele trebuie s reacioneze rapid i sigur n condiiile ambientale
existente din spaiile unde sunt amplasate.
Detectoarele trebuie amplasate astfel nct produsele degajate de incendiul din
suprafaa supravegheat s ajung la detectoare fr diluie, atenuare sau cu ntrziere
(distantele orizontale recomandate pentru detectoarele in functie de inaltimea
incaperii sunt date in capitolul 3 din normativul P118/3/2015) Fiecare ncpere
trebuie s fie echipat cu cel puin un detector. Trebuie montate detectoare i n
spaiile ascunse, unde incendiul se poate iniia sau de unde se poate rspndi. Aceste
spaii pot include locuri sub pardoseli false sau deasupra tavanelor false.
Zona de supraveghere a fiecrui detector este limitat de o serie de factori:
suprafaa protejat (performana detectorului);
distana orizontal dintre orice punct din spaiul supravegheat i cel mai
apropiat detector;
distana fa de perei;
nlimea i configuraia tavanului;
ventilarea i micarea aerului n spaiul respectiv;
obturaiile micrii de convecie a produselor de ardere.
Nu se recomand montarea detectoarelor de fum sau cldur n apropierea
pereilor, la o distan mai mic de 500 mm. Pentru tavane cu denivelri (grinzi sau
planee casetate) se aplic urmtoarele reguli:
grinzile cu nlimi mai mari de 5% din nlimea ncperii vor fi
tratate ca perei despritori, cu excepia cazurilor cnd acestea nu
ntrzie declanarea detectoarelor;
n cazul planeelor casetate, o anumit zon dintre casete poate fi
supravegheat de un singur detector; volumul intern al casetelor
acoperite de un detector nu trebuie s dep-easc produsul a 6 m2 cu
42
nlimea grinzii pentru detectoarele de cldur i 12 m 2 cu nlimea
grinzii pentru detectoarele de fum.
Tavanele false impun dou cerine:
protecia mpotriva incendiilor iniiate sub tavanele false;
protecia mpotriva incendiilor iniiate deasupra tavanelor false.
Dac n tavanul fals exist perforaii mici i nu exist posibiliti de ventilare
care s transporte fumul deasupra tavanului fals, atunci trebuie montate detectoare
sub tavanul fals. Dac exist riscuri de iniiere a unui incendiu deasupra tavanului fals
trebuie montate detectoare i deasupra tavanului fals. Dac perforaiile din tavanele
false sunt suficient de mari, se pot utiliza detectoarele de deasupra tavanelor false
pentru detectarea incendiilor iniiate sub aceste tavane. n acest caz este posibil ca
detectoarele de sub tavanele false s fie omise. Asemenea cazuri necesit o tratare
individual bazat pe tipul, numrul i aria perforaiilor, tipul i cantitatea de
combustibil i ventilaia care s transporte fumul deasupra tavanului fals.
Declanatorul manual de alarm, tip B (buton de semnalizare) este o
component a sistemului de semnalizare a incendiilor i este utilizat pentru
semnalizarea manual a unui incendiu.
Declanatoarele manuale (butoanele de semnalizare) din spaiul protejat trebuie,
n mod normal, s aib aceeai metod de funcionare i, preferabil, s fie de acelai
tip. Declanatoarele manuale de la care se pot iniia semnale de incendiu se
marcheaz clar, vizibil, pentru a putea fi difereniate de dispozitive prevzute n alte
scopuri, astfel nct s fie identificate uor i trebuie s fie accesibile.
Distana maxim de parcurs din orice punct al cldirii la cel mai apropiat
declanator manual nu va depi 30 m. n cazul cldirilor nalte, foarte nalte i cu
aglomerri de persoane i la cldirile cu persoane cu handicap locomotor distana nu
va depi 20 m. nlimea de montare pentru butoane trebuie s fie de la 1,2 la 1,5 m
de pardoseal.
Declanatoarele manuale se amplaseaz pe cile de evacuare la interiorul sau la
exteriorul fiecrei ui, pe scara de evacuare, (palierele de acces) i la fiecare ieire
spre exterior. Ele pot fi amplasate lng spaiile care prezint riscuri mari de incendiu.
Declanatoarele se amplaseaz n locuri uor accesibile.
Dispozitive de alarmare sunt componente acustice i/sau optice ale sistemului
de semnalizare a incendiilor i care sunt utilizate pentru avertizarea n caz de
incendiu.
Tipul, numrul i amplasarea dispozitivelor acustice de alarmare se realizeaz
astfel nct semnalizarea produs de acestea s fie audibil n spaiile n care sunt
instalate, chiar n prezena altor semnalizri sau zgomote de fond existente n aceste
locuri. Sunetul emis de dispozitivele acustice de alarmare n caz de incendiu trebuie
s fie distinct i uor de identificat fa de celelalte sunete emise de dispozitivele
acustice utilizate n alte scopuri.
Dispozitivele optice de alarmare se utilizeaz suplimentar fa de cele acustice.
Sunetul emis de dispozitivele de alarm trebuie s fie continuu, chiar dac are
amplitudinea i frecvena variabil.
Surse de alimentare cu energie electric
43
Alimentarea cu energie electric a instalaiilor de semnalizare a incendiilor se
realizeaz de la dou surse independente (baz i rezerv). Energia electric furnizat
de echipamentul de alimentare trebuie s fie suficient pentru satisfacerea cerinelor
de alimentare ale sistemului.
Sursa principal de energie pentru sistem trebuie s fie reeaua public de
alimentare. Sursa principal trebuie s fie conectat cu sistemul printr-un cablu
dedicat i protejat, s aib dispozitive de protecie dedicate care trebuie s fie
etichetate i accesibile numai de ctre personal autorizat, s fie independent de orice
dispozitiv general de separare a cldirii.
Sursa de rezerv trebuie s preia in mod automat alimentarea instalaiei de
semnalizare, atunci cnd sursa de baz cade sau nu mai asigura tensiunea nominal de
funcionare.
Capacitatea sursei de rezerv trebuie s fie suficient pentru ca sistemul s
funcioneze normal pe timpul ntreruperii sursei principale i s permit luarea
msurilor de restabilire a sursei principale.
Comutarea de pe o surs pe alta nu trebuie s conduc la modificri n starea
instalaiilor (alarme false, pierderi de informaii, iniierea comenzii de acionare a
dispozitivelor de protecie etc.).
Instalaiile de semnalizare a incendiilor se realizeaz n execuie ngropat sau
aparent, cablurile utilizate fiind conforme cu cerinele specificate de productorul
echipamentelor.
Cablurile care trebuie s rmn n funciune mai mult de 1 minut dup
detectarea incendiului trebuie s reziste la efectele focului un timp de 30 de minute
sau s fie protejate pentru aceasta perioad. Aceste cabluri sunt cele care asigur:
conectarea dintre echipamentul de control i semnalizare i echipamentul
de alimentare cu energie electric dac se gsesc n carcase diferite;
conectarea dintre pri ale echipamentului de control i semnalizare dac se
gsesc n carcase diferite;
conectarea dintre echipamentul de control i semnalizare i panourile
repetoare de semnalizare i/sau de comand;
funcionarea ntr-o zon cu risc mare de incendiu.
Cablurile trebuie protejate corespunztor n funcie de mediul i locul de
amplasare. Cablurile se instaleaz n spaii protejate de tip: tubulaturi de cabluri,
ghene, etc. Cablul trebuie s aib o rezisten mecanic suficient pentru modul de
pozare ales.
Pentru evitarea defectelor i alarmelor false, cablurile i echipamentele nu se
instaleaz n spaii care prezint niveluri ridicate ale cmpului electromagnetic. Daca
acest lucru nu este posibil, trebuie prevzut o protecie electromagnetic adecvat
prin ecranare i legare la pmnt conform PE 107 .
Acolo unde cablurile traverseaz (penetreaz) perei i planee cu rol de
rezisten la foc (antifoc), golurile trebuie asigurate mpotriva incendiului astfel nct
rezistena la foc a elementului de compartimentare traversat s nu se reduc.
Conexiunile de cabluri, altele dect cele din carcasele echipamentelor, se evit;
n cazul n care acest lucru nu este posibil, conexiunea trebuie protejat printr-o cutie
44
de conexiune, accesibil i identificabil. Metoda de conexiune nu trebuie s reduc
fiabilitatea i rezistena la foc a cablului fr conexiune.
Se evit instalarea cablurilor instalaiilor de semnalizare a incendiilor n lungul
conductelor calde, interzicndu-se instalarea pe suprafee calde.
De asemenea, se evita traseele expuse la umezeal.
Pe poriuni reduse ale traseelor apropiate de suprafee calde (minimum 40C)
sau la traversri ale acestora, distana ntre circuitele instalaiilor de semnalizare a
incendiilor i sistemelor de alarm mpotriva efraciei trebuie s fie de minim 12 cm
sau se adopt msuri de izolare termic.
Se evit instalarea cablurilor instalaiilor de semnalizare a incendiilor n tuneluri
sau canale tehnice n care se gsesc cabluri electrice cu tensiuni mai mari de 1000 V.
n cazurile n care nu este posibil o alt soluie, cablurile se instaleaz n tuneluri sau
canale tehnice pe pereii opui sau pe aceeai parte cu cablurile electrice la o distan
de circa 40 cm, sub cele electrice.
La stabilirea traseelor se evit trecerile prin spaii cu pericol de explozie, medii
corozive sau zone n care exist pericol de scurgere a unor lichide ce ar putea
deteriora nveliul cablurilor sau ar prezenta pericol de incendiu, alegndu-se soluii
de montaj pe pereii exteriori acestor spaii (cu condiia protejrii mpotriva efectelor
de radiaii termice n caz de incendiu i deteriorrilor mecanice ), i anume, n spaiile
de circulaie, anexe tehnice sau alte spaii fr pericol.
Pentru realizarea circuitelor de alarm la incendiu destinate conectrii
dispozitivelor de alarm se utilizeaz acelai tip de cablu.
Cablul de joas tensiune pentru alimentarea echipamentului de control i
semnalizare la incendiu se monteaz pe o intrare separat n carcasa echipamentului,
fa de toate celelalte cabluri ale sistemului de detectare i de alarm la incendiu.
Cablurile, conectoarele, bornele etc. trebuie s fie marcate pentru a putea fi uor
identificate.
Nu este cazul.
Nu este cazul.
45
- la sud, est, vest : cladirea este izolata si are o distanta fata de limita de proprietate
intre 10.64-35.75m
- terenuri libere de constructii
Nu este cazul.
Nu este cazul.
Demisaol
o scara din beton-armat deschisa cu o rampa drepta si podest intermediar
cu latimea rampei de 1,10m;
Parter
- pe latura sudica:
O usa dubla de 1,80x2,10 m;
Doua usi simple de 0.90x2.10 m;
- pe latura estica:
O usa dubla de 2.13x2.10 m;
O usa dubla de 1.80x2.10 m.
- Pe latura vestica
O usa dubla de 1.80x2.10 m;
O usa simpla de .95x2.10 m.
Etaj mansardat
Doua scari inchise din beton armat cu doua rampe drepte si podest
intermediar cu latimea rampei de 1.20m.
46
b) Msuri pentru asigurarea controlului fumului pe cile de evacuare
Nu este cazul.
Demisaol
Hol cu latimea de 0.86m;
Holul casei scarii de 2.55m.
Parter
Holuri cu latimi de la 1.30-2.35m;
Etajul 1
Holuri cu latimea de la 1.30-1.40m.
Demisol
- bucatarie
F = N : C; N = 4 persoane;
C = 70 persoane, conform art. 4.2.39, din P.118 99.
F =4 : 70 = 0.057 Rotund = 1 flux.
Latime aferenta cailor de evacuare insumata este de 1.10 m, asigurand
evacuarea a 2 fluxuri.
47
Parter
F = N : C; N = 194 persoane;
C = 70 persoane, conform art. 4.2.39, din
normativul P.118 99.
F =194 : 70 = 2.77 Rotund = 3 flux.
Latime aferenta cailor de evacuare insumata este de 8.58 m, asigurand
evacuarea a 14 fluxuri.
Etaj si mansarda
cazare
F = N : C; N = 22 persoane;
C = 70 persoane, conform art. 4.2.120, din P.118 99.
F =22 : 70 = 0.31 Rotund = 1flux.
Latime aferenta scarilor inchise este de 2.40m, asigurand evacuarea a 4
floxuri
49
C. Precizri privind asigurarea condiiilor de salvare a persoanelor, a animalelor i evacuarea
bunurilor pe timpul interveniei.
Nu este cazul.
a) Numrul de accese
Accesul pentru intervenie n caz de incendiu se poate realiza din drumul
national DN2D si drumul de servitute care accede din drumul national in spatele
pensiunii.
b) Dimensiuni/gabarite
Accesul autospecialelor se realizeaz pe strzile amenajate din com. Bolotesti
practicabile tot timpul anului, strzi care au dimensiuni/gabarite ce permit circulaia
acestora n caz de stingere a incendiilor fr a avea probleme de trafic.
c) Trasee
Traseul optim de deplasare a mainilor de intervenie ale Inspectoratului pentru
Situaii de Urgen Anghel Saligny SP Vidra strazile com. Vidra DN2D
acces obiectiv.
d) Realizare i marcare
Toate traseele din com. Bolotesti sunt amenajate i marcate, permind un trafic
eficient pentru interveniile autospecialelor la stingerea incendiilor.
51
C. Pentru sistemele, instalaiile i dispozitivele de limitare i stingere a incendiilor
se specific:
a) Tipul i parametrii funcionali: stingere cu ap, gaze/aerosoli, spum, pulberi;
acionare manual sau manual i automat; debite, intensiti de stingere i
stropire, cantiti calculate de substan de stingere, concentraii de stingere
proiectate pe durat de timp normat, presiuni, rezerve de substan de
stingere, surse de alimentare etc.:
Nu este cazul
b) Timpul normat de funcionare;
Nu este cazul
c) Zonele, ncperile, spaiile, instalaiile echipate cu astfel de mijloace de aprare
mpotriva incendiilor:
Nu este cazul
D. Pentru stingtoare, alte aparate de stins incendii, utilaje, unelte i mijloace de
intervenie se specific:
a) Tipul i caracteristicile de stingere asigurate:
Stingatoarele cu CO2 (dioxid de carbon) tip G6
Conin numai gaz sub presiune de CO2 i, prin urmare, nu las reziduuri. Acest tip
de stingtor este potrivit pentru utilizarea n incendiile care implic lichide de ardere
(clasa B de incendii), dar este, de asemenea, o soluie excelent pentru stingerea de
incendii care implic echipamente informatice i alte aparate electrice, deoarece nu
provoac daune la articole electrice i nu cauzeaz scurtcircuitarea sistemelor. Este
important s amintim faptul c atunci cnd sunt folosite stingtoarele cu CO2 exist
posibilitatea ca, odat eliberat gazul de CO2 departe de incendiu focul s se reaprinda
n cazul n care sursa de foc nu a fost n totalitate eliminat (de exemplu, nu a fost
oprit sursa de alimentare cu curent electric) sau n cazul n care materialele sunt nc
foarte fierbini.
Stingtoare cu pulbere tip P6
Stingtoarele sunt principalele mijloace de intervenie mpotriva
nceputurilor de incendii. Denumite i extinctoare, acestea sunt dispozitive care
servesc la stingerea flcrilor incipiente.
53
stingator raportat la
suprafata, dar
minim 2 pe nivel
Demisol P6 1buc/150mp 2
Parter P6 1buc/250mp 3+2 Cele doua stingatoate
se vor amplsa in
camera centralei
termice si in bucatarie
G6 1 Se va amplsa in
camera centralei
termice
Etaj P6 1buc/250mp 2
mansardat
Intocmit,
55
