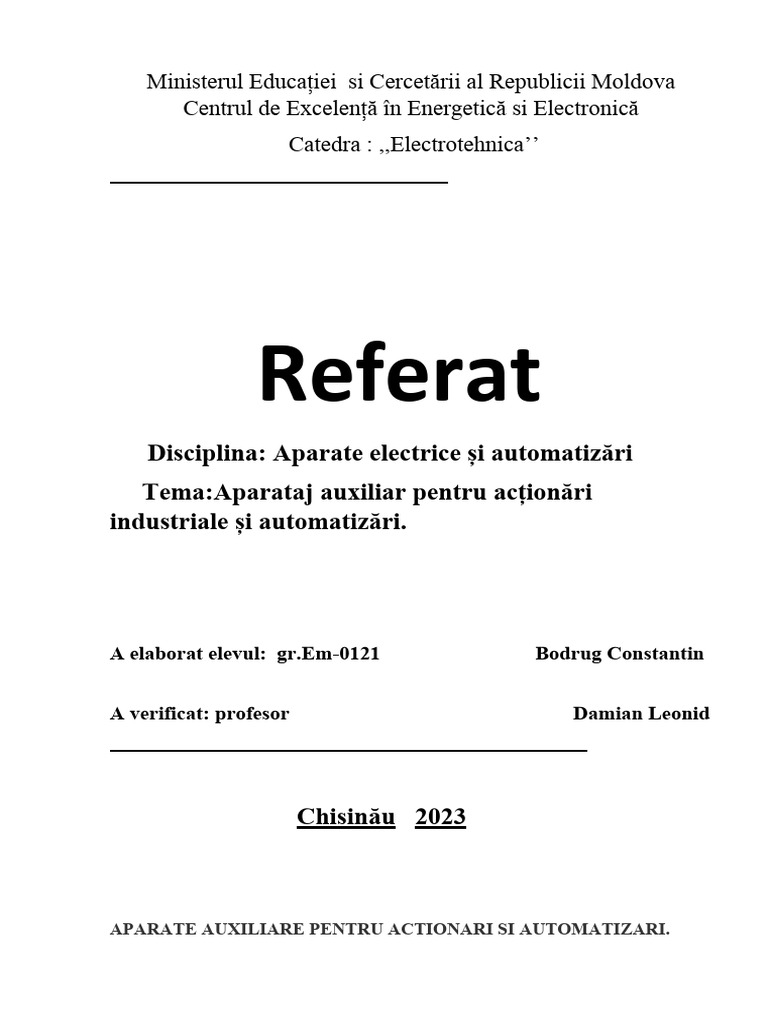

Ministerul Educației si Cercetării al Republicii Moldova

Centrul de Excelență în Energetică si Electronică

Catedra : ,,Electrotehnica’’

Referat
Disciplina: Aparate electrice și automatizări
Tema:Aparataj auxiliar pentru acționări
industriale și automatizări.

A elaborat elevul: gr.Em-0121 Bodrug Constantin

A verificat: profesor Damian Leonid

Chisinău 2023

APARATE AUXILIARE PENTRU ACTIONARI SI AUTOMATIZARI.

 A. Butoane si chei de comanda.
Sunt utilizate pentru actionarea voita a contactoarelor fiind actionate manual de utilizator.

Pot fi simple sau duble si au 2 parti principale:

- corpul butonului - in care se gasesc contactele acestuia

- capul butonului - care constituie dispozitivul de manevrare a conta

737e414h ctelor

Un buton poate avea 2 sau 4 grupe de contacte. O grupa de contacte este formata dintr-un contact
mobil care se deplaseaza intre 2 contacte fixe si este formata dintr-un contact NI si un contact
ND

Butoanele se clasifica:

dupa destinatie:

- butoane de pornire

-butoane de oprire

dupa constructie

- butoane normale

- butoane cu cheie

- butoane cu lampa

- butoane ciuperca

- butoane selectoare

- butoane manipulatoare ( cu maneta)

B. Lampi si casete de semnalizare.

Lampile de semnalizare - servesc pentru semnalizarea luminoasa pe panourile si pupitrele de comanda a

diferitelor situatii din instalatia supravegheata. Sunt prevazute cu transformator de tensiune care
alimenteaza lampa electrica de semnalizare cu o tensiune de 6V sau 12V.
Casetele de semnalizare - sunt tot lampi de semnalizare dar cu dimensiuni mai mari , cu becuri
alimentate la 220V prevazute cu o placa frontala din sticla opaca pe care se pot aplica diferite
inscriptii

Limitatoare de cursa - sunt aparate de conectare care intrerup sau stabilesc circuite sub actiunea
unui element mecanic din instalatie aflat in miscare

Sunt formate dintr-un corp metalic pe care se afla amplasate contactele fixe , si o tija mobila pe
care se afla contactele mobile. Sunt prevazute cu o grupa de contacte formata dintr-un contact
mobil care se deplaseaza intre 2 contacte fixe. Limitatoarele utilizate la intreruperea curentilor
mari sunt prevazute cu un dispozitiv de actionare brusca a contactelor( cu contact saritor). Tija
limitatorului poate fi actionata direct de elementul mecanic aflat in miscate sau prin intermediul
unei parghii cu rola prinsa de corpul limitatorului.Limitatoarele de cursa pot fi :

- limitatoare de cursa directe - cand intrerup chiar curentul de alimentare

a consumatorului si se construiesc in aer (6 -10A) sau ulei (25 -100A)

- limitatoare de cursa indirecte - cand intrerup curentul de alimentare a

bobinei contactorului.

MICROINTRERUPTOARE - au in constructie un element arcuitor care favorizeaza

intreruperea brusca a circuitului. Sunt caracterizate prin :

- intrerupere brusca , independenta de viteza de deplasare a mecanismului

de actionare

- efort mic si cursa foarte redusa a mecanismului de actionare

- dimensiuni mici

- durata de serviciu si frecventa de conectare foarte mare

Butoanele de comanda servesc, in special, pentru comanda voita de la distanta

a contactoarelor, fiind folosite, indeosebi, pe masini-unelte , asemanatoare,
masini de ridicat, pupitre de comanda etc.
Rolul butonului de comanda este de a inchide sau de a intrerupe un circuit
electric( de exemplu, butonul care comanda pornirea unui motor inchide
circuitul de alimentare al bobinei, in timp ce butonul care comanda oprirea
motorului, deschide acest circuit).

Acelasi buton de comanda poate fi insa prevazut cu mai multe contacte astfel
incat, printr-o singura apasare, sa comande mai multe circuite, pe unele
inchizandu-le si pe altele deschizandu-le

Butoanele de comanda sunt actionate numai manual. Ele au o singura pozitie

stabila la care revin indata ce butonul nu mai este actionat de aceea, prin
butoanele de comanda sa dau numai comenzi de scurta durata.

Curentii nominali sunt, de obicei, 6A (rar de 10 A) in curent alternativ si 1,5-2A

in curent continuu ( se folosesc aceleasi butoane de comanda atat in curent
continuu, cat si in curent alternativ, cu deosebirea ca in curent continuu
valorile curentilor care pot fi intrerupti sunt mai mici).

Tensiunile nominale sunt de 220 si 380 V in curent alternativ si 220 V in curent

continuu.

Fregventa de conectare admisa pentru butoanele de comanda nu depaseste

600 de conectari pe ora, iar numarul total de conectari pe care il poate efectua
un astfel de buton depaseste un milion.

Tipuri constructive

Butoanele de comanda se inpart in doua grupe mari:

- butoane pentru montare pe panou

- butoane in cutii inchise

Din punct de vedere al functiei indeplinite exista o foarte mare varietate

constructiva: butoane normale, butoane ciuperca .
