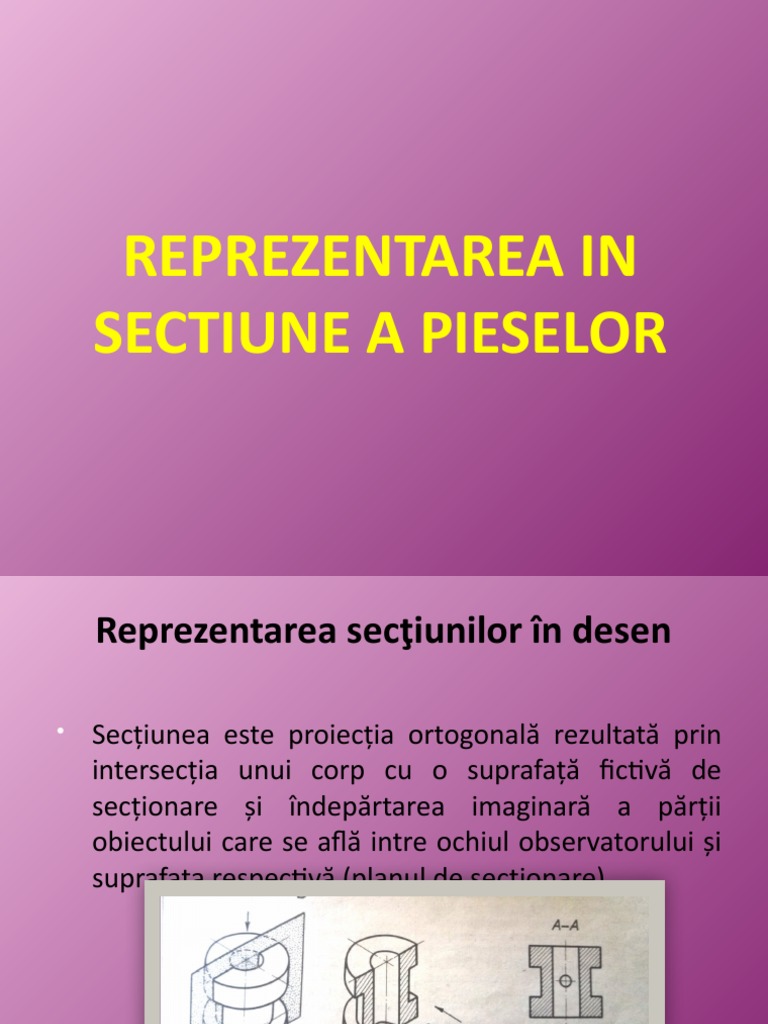

REPREZENTAREA IN

SECTIUNE A PIESELOR
 Reprezentarea secţiunilor în desen

 Secțiunea este proiecția ortogonală rezultată prin

intersecția unui corp cu o suprafață fictivă de
secționare și îndepărtarea imaginară a părții
obiectului care se află intre ochiul observatorului și
suprafața respectivă (planul de secționare).
Clasificarea secțiunilor
După modul de reprezentare al secţiunii
 Secțiune propriu-zisă
 Se reprezintă doar figura
rezultată în urma
intersecției piesei cu
planul de secțiune.
Acest tip de secțiune se
întâlnește mai mult la
arbori, axe, butuci, spițe
pentru roți de manevră,
profile laminate,
nervuri, etc.
 Sectiune cu vedere

 Se reprezintă secțiunea
rezultată în urma
intersecției cu planul de
secțiune și partea piesei
care se vede în spatele
planului de secțiune
1-sectiune obisnuita 3- sectiune suprapusa

4- sectiune deplasata

2- sectiune intercalata
Sectiune inclinata
Sectiune franta
Sectiune in trepte
Sectiune cilindrica
Sctiune in cazul pieselor simetrice
Sectiune intercalata
Hașuri convenționale
 ETAPELE DE EXECUTARE
A SCHITEI
 Alegerea formatului de hartie,trasarea chenarului si a
conturului indicatorului.
 Stabilirea si trasarea dreptunghiurilor minime de
incadrare.
 Trasarea axelor de simetrie.
 Trasarea contururilor exterioare.
 Trasarea contururilor interioare.
 Trasarea liniilor de cota, masurarea piesei si inscrierea
pe desen a cotelor.
 Ingrosarea liniilor de contur si hasurarea sectiunilor.
 Inscrierea semnelor de rugozitate.
 Completarea indicatorului cu toate datele.
 Fazele de trecere de la vederea
principala la celelalte doua vederi
 Trasarea chenarului,conturul
indicatorului si a dreptunghiurilor
minime de incadrare
Trasarea axelor de simetrie
Trasarea contururilor
exterioare
Trasarea contururilor
interioare
Trasarea liniilor de cota,
inscrierea cotelor
si hasurarea sectiunilor
Ingrosarea contururilor,
Realizati reprezentarea in sectiune
transversala a urmatorului reper
