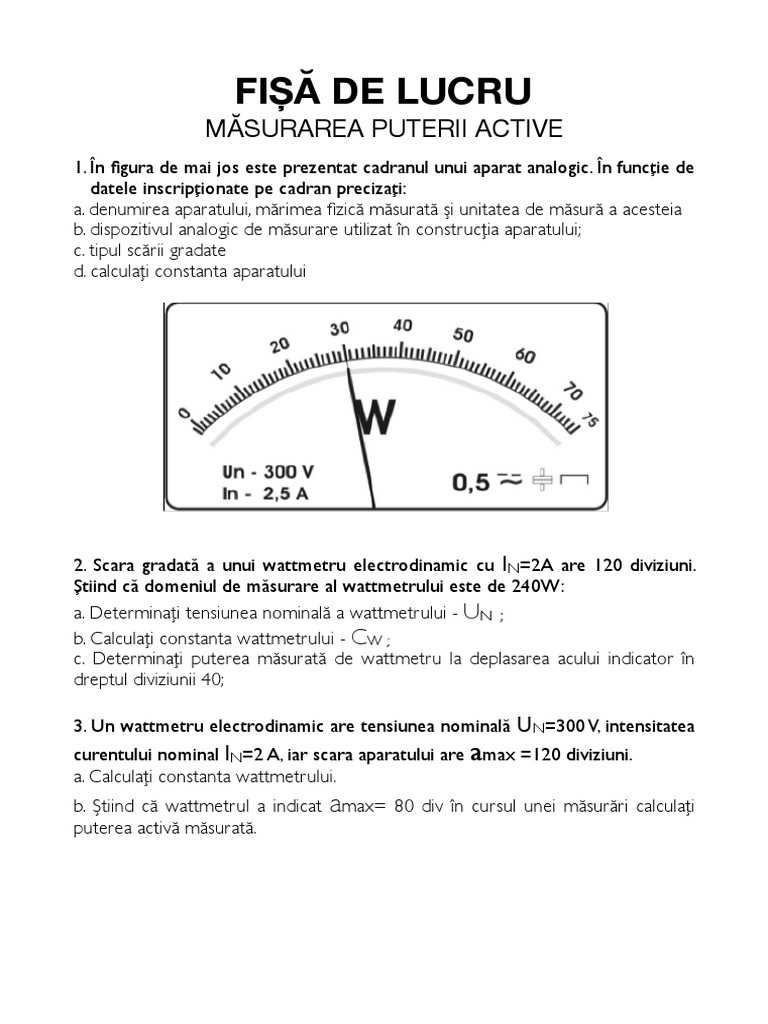

FIȘĂ DE LUCRU

MĂSURAREA PUTERII ACTIVE

1. În figura de mai jos este prezentat cadranul unui aparat analogic. În funct ̧ie de
datele inscript ̧ionate pe cadran precizat ̧i:
a. denumirea aparatului, mărimea fizică măsurată şi unitatea de măsură a acesteia
b. dispozitivul analogic de măsurare utilizat în construcţia aparatului;
c. tipul scării gradate
d. calculaţi constanta aparatului

2. Scara gradată a unui wattmetru electrodinamic cu IN=2A are 120 diviziuni.

Ştiind că domeniul de măsurare al wattmetrului este de 240W:
a. Determinaţi tensiunea nominală a wattmetrului - UN ;
b. Calculaţi constanta wattmetrului - CW ;
c. Determinaţi puterea măsurată de wattmetru la deplasarea acului indicator în
dreptul diviziunii 40;

3. Un wattmetru electrodinamic are tensiunea nominală UN=300 V, intensitatea

curentului nominal IN=2 A, iar scara aparatului are amax =120 diviziuni.
a. Calculaţi constanta wattmetrului.
b. Ştiind că wattmetrul a indicat amax= 80 div în cursul unei măsurări calculaţi
puterea activă măsurată.
FORMULE:
________________________________________________________________
Puterea activă:
P = U ⋅ I ⋅ cos( j)
________________________________________________________________
Domeniul de putere:

PN = IN ⋅ UN ⋅ cos jDacă factorul de putere nominal nu este înscris pe aparat se

subînțelege valoarea: cosj=1;

__________________________________________________________________________
Constanta wattmetrului:
PN IN ⋅ UN ⋅ cos φN Watt
CW = = [ ]
amax amax diviziune

________________________________________________________________
Puterea măsurată:

PW = CW ⋅ a[div] unde a[div] = indicația aparatului.

________________________________________________________________
