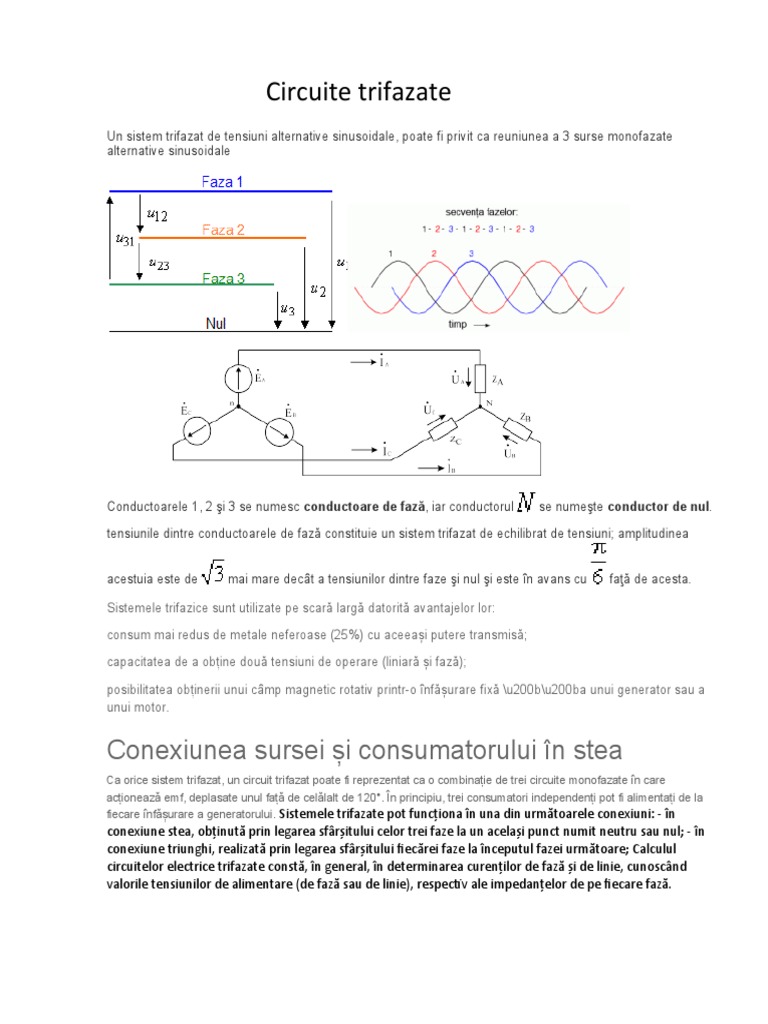

Circuite trifazate

Un sistem trifazat de tensiuni alternative sinusoidale, poate fi privit ca reuniunea a 3 surse monofazate
alternative sinusoidale

Conductoarele 1, 2 şi 3 se numesc conductoare de fază, iar conductorul   se numeşte conductor de nul.

tensiunile dintre conductoarele de fază constituie un sistem trifazat de echilibrat de tensiuni; amplitudinea

acestuia este de   mai mare decât a tensiunilor dintre faze şi nul şi este în avans cu   faţă de acesta.

Sistemele trifazice sunt utilizate pe scară largă datorită avantajelor lor:

consum mai redus de metale neferoase (25%) cu aceeași putere transmisă;

capacitatea de a obține două tensiuni de operare (liniară și fază);

posibilitatea obținerii unui câmp magnetic rotativ printr-o înfășurare fixă \u200b\u200ba unui generator sau a
unui motor.

Conexiunea sursei și consumatorului în stea


Ca orice sistem trifazat, un circuit trifazat poate fi reprezentat ca o combinație de trei circuite monofazate în care
acționează emf, deplasate unul față de celălalt de 120. În principiu, trei consumatori independenți pot fi alimentați de la
fiecare înfășurare a generatorului. Sistemele trifazate pot funcționa în una din următoarele conexiuni: - în
conexiune stea, obținută prin legarea sfârșitului celor trei faze la un același punct numit neutru sau nul; - în
conexiune triunghi, realizată prin legarea sfârșitului fiecărei faze la începutul fazei următoare; Calculul
circuitelor electrice trifazate constă, în general, în determinarea curenților de fază și de linie, cunoscând
valorile tensiunilor de alimentare (de fază sau de linie), respectiv ale impedanțelor de pe fiecare fază.
