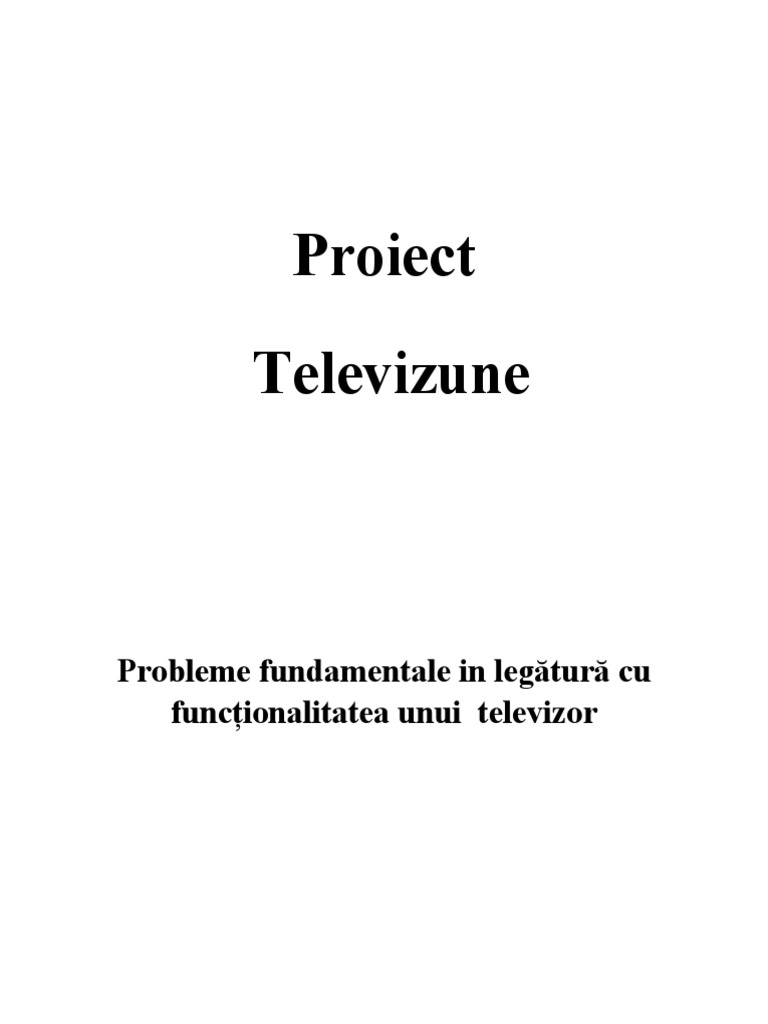

Proiect

Televizune

Probleme fundamentale in legătură cu

funcționalitatea unui televizor
 Cuprins
1. Tema Proiectului
2. Constatarea simptomelor
3. Analiza schemei electrice a receptorului TV si a particularităților acestuia
4. Stabilirea blocului sau etajului functional defect
5. Stabilirea parametrului sau performanței blocului sau etajului afectat de
simptomul constatat
6. Stabilirea etajului defect și a defectului din acest etaj
7. Reparea defectului
8. Verificarea disparitiei simptomului si verificarea functionării normale a
receptorului TV
9. Concluzii
 I

1. Tema Proiectului
Depanarea unor televizoare la liberă alegere in vederea aflării
defecțiuniilor si rezolvarea acestora.
Televizor pe care il voi repara este un TELEFUNKEN MG3375H ,
televizorul are o platformă de dezvoltare thomson tx92
Anul de fabricare al tubului este 1998.

Greutatea televizorului este in jur la 55 kg și cu o diagonal de 80 cm.

Figura 2. Datele Televizorului

Figura 1. Televizorul fizic
 2. Constatarea simptomelor

Se face prin observarea manifestării exterioare, fie vizuale pe ecranul tubului

cinescop, fie auditiv prin intermediul difuzorului , fie prin examinarea comportării
reglajelor si comenzilor accesibile. Interpretarea simptomului se realizează în
funcție de natura lui , fie pe rastrul
receptorului TV, fie cu ajutorul unei
imagini statice sub forma unei mire
furnizate de un generator de semnal
TV.
Simptomul televizorului ales de
catre mine suferă de o variație
pulatorie a ledului de pornie acest
lucru in putem observa in figura 3 ,

Figura 3. Led pulsatoriu

ecranul TV rămânând negru ( fără imagine).

3. Analiza schemei electrice a receptorului TV si a particularităților

acestuia
Acest pas este unul foarte important pentru orice inginer ,întrucat fără o
cunoaștere suficientă a schemei electrice a televizorului nu vom sti unde se
ascunde adevărata problemă. După ce am reușit sa găsim schema
corespunzătoare platformei televizorului (TX92 în cazul meu) vom putea face o
diagnostificare luând pe rând blocurile până la cel defect.
 4. Stabilirea blocului sau etajului functional defect

Prima etapa este de a desface șuruburile de prindere după care vom trage
capacul si vom efectua curățarea de praf a întregului asamblu.

A doua etapă se efectuiază după

eliminarea tuturor factorilor externi care ar
putea provoca simptomul semnalat, surse de
perturbații exterioare etc. Deoarece apariția unui
simptom poate fi provocată de existența
defectului în diferite blocuri funcționale,
localizarea cu precizie a blocului functional
defect contribuie la o reducere însemnată a
timpului de stabilire a defectului.

Figura 4. Îndepărtarea capacului

5. Stabilirea parametrului sau

performanței blocului sau etajului afectat de simptomul constatat

Această etapă reprezintă mijlocul de

localizare a defectului într-o zonă mai
restrânsă a blocului functional, simplificând
astfel operațiile de depistare a defectului.

Figura 5. Componentă defectă

 6. Stabilirea etajului defect și a defectului din acest etaj

Constituie finalul operatiilor de diagnosticare, în multe cazuri există

mai multe mai multe componente defecte acest factor se poate datora
câteodată și defectării unei singure componente.

Defectul întâlnit de mine este

Rezistotul RL 08 cu valoarea de
10k , După inlocuirea lui si
punearea în funțiune a rezultat
arderea diodei DL 08 LL4148 si
rezistorului RL 07 cu valoarea de
3k9, am efectuat si schimbarea
acestora după care la punerea din
nou în funcțiune am reusit pornirea
televizorului .

Figura 6. Prezentarea componentelor defecte

Figura 8. Începerea operației de

înlocuire a componentelor defecte

7. Reparea
defectului
Figura 7. Stabilirea etajului defect
defect O data
stabilită cauza defecțiunii , componentele electronice pasive și
 active se înlocuiesc cu altele identice sau echivalente ca performanță, piesele
mecanice se înlocuiesc sau se repară, în funcție de gradul de degradare
conexiunile întrerupte sau desprinse și exfolierile de cablaj imprimat de fac
prin lipere.

Figura 9. Exfoliere

Figura 10. Înlocuire dioadă Figura 11. Curățare pad

Figura 12. Tensiune alimentare Figura 13. Tensiune traf

 8.

8. Verificarea disparitiei simptomului si verificarea functionării

normale a receptorului TV
Această etapă este necesară deoarece primul simptom semnalat poate
masca existența și a altor simptome care trebuie analizate.

Figura 14. Televizorul funcționează Figura 15. Televizorul funcționează

funcționează

11.Concluzii
 Chiar dacă nu a fost primul televizor reparat de către mine satisfacția
că am reusit să duc până la capăt acest peoiect este aceiași .
Acest proiect ma invătat cum se face o depanare Tv corespunzătoare
urmând anumiți pași și cel mai importat să pot “descifra” o schemă electrică
pe blocuri prin urmare acest proiect a fost unul eficient in mod educational
dar si motivațional.
Reparația televizorului a fost efectuată în micul meu laborator.

Figura 16. Laborator

Costul reparației este unul minor

si anume:
- Rezistori 0.50 bani
- Diodă 0.10 bani.
Televizorul a fost achiziționat acum 5-6 ani la prețul de 200 lei prin
urmare costul de reparație este unul infim.
