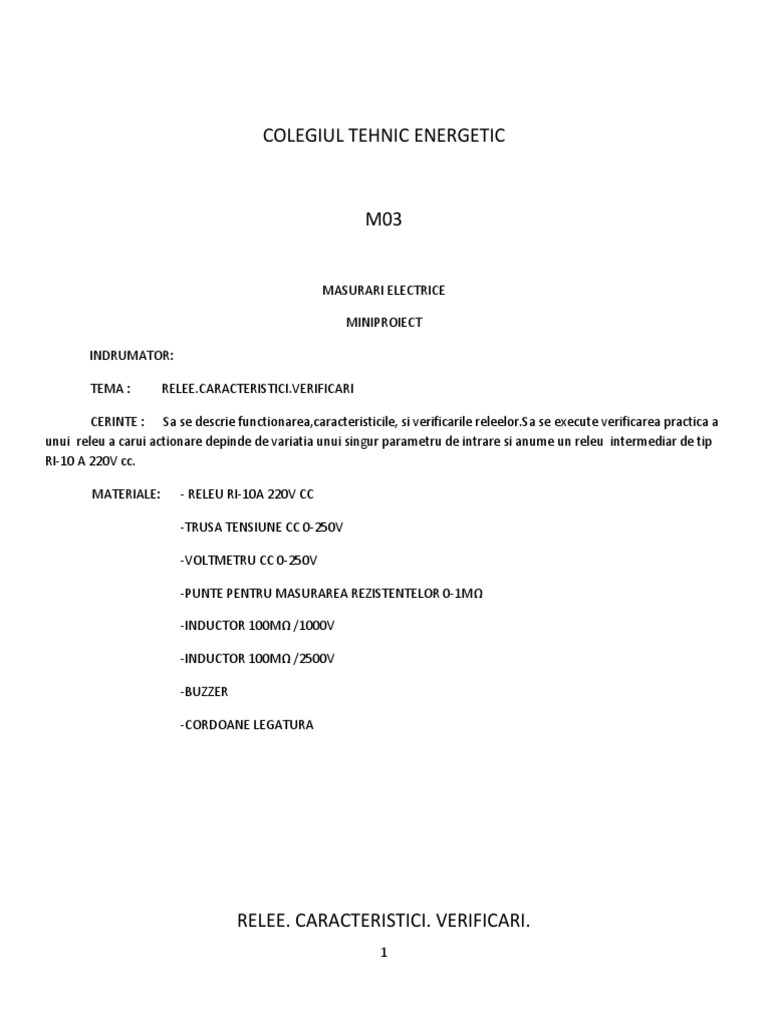

COLEGIUL TEHNIC ENERGETIC

M03

MASURARI ELECTRICE MINIPROIECT INDRUMATOR: TEMA : RELEE.CARACTERISTICI.VERIFICARI

CERINTE : Sa se descrie functionarea,caracteristicile, si verificarile releelor.Sa se execute verificarea practica a unui releu a carui actionare depinde de variatia unui singur parametru de intrare si anume un releu intermediar de tip RI-10 A 220V cc. MATERIALE: - RELEU RI-10A 220V CC -TRUSA TENSIUNE CC 0-250V -VOLTMETRU CC 0-250V -PUNTE PENTRU MASURAREA REZISTENTELOR 0-1M -INDUCTOR 100M /1000V -INDUCTOR 100M /2500V -BUZZER -CORDOANE LEGATURA

RELEE. CARACTERISTICI. VERIFICARI.

1

GENERALITATI Definitie Releul este un aparat care,supus actiunii unor parametri electrici sau neelectrici de intrare, realizeaza o variatie in salt a parametrului de iesire.intrucat releele functioneaza pe baza unui ciclu inchis-deschis, ele fac parte din categoria aparatelor pentru comenzi discontinue. In general un releu este alcatuit din trei parti: elementul sensibil elementul intermediar elementul de executie

Clasificarea releelor a) Dupa principiul de functionare al elementului sensibil releele pot fi: - relee electromagnetice - relee magnetoelectrice - relee electrodinamice - relee de inductie - relee polarizate - relee termice - relee electronice - relee magnetice b) Dupa tipul parametrului de intrare, releele pot fi: - relee de curent - relee de tensiune - relee de subimpedanta - relee de putere etc c) Dupa modul de conectare a elementului sensibil, releele pot fi: - ssecundare , daca se conecteaza prin intermediul transsformatoarelor de curent si tensiune; - primare, daca se conecteaza in circuitul primar; - intermediare, daca actioneaza in urma comenzilor primite de la alte relee si au drept scop amplificarea acestor comenzi sau multiplicarea lor. d) In functie de principiul de functionare a elementului de executie, releele pot fi : - relee cu contacte - relee fara contacte Tinand cont de aceasta clasificare si de clasificarea releelor dupa principiul de functionare al elementului sensibil, releele din primele sase categorii de la punctul a) sunt relee cu contacte , in timp ce urmatoarele doua unt relee fara contacte.

Caracteristici comune tuturor tipurilor de relee 2

a) Capacitatea de comutare. Reprezinta valoarea maxima a arcinii electrice pe care contactele releului o pot comuta de un numar de ori fara a suferi deteriorari. b) Coeficientul de revenire Kr

Kr =

unde Xa este valoarea parametrului de intrare la care se produce actionarea; Xr este valoarea parametrului de intrare la care releul revine in starea initiala. c) Consumul propriu. Reprezinta puterea absorbita de releu. d) Precizia releului. Reprezinta diferenta dintre valoarea parametrului de intrare la care se produce actionarea releului si valoarea parametrului de intrare reglata pe releu Pentru a evalua precizia unui releu se calculeaza eroarea ():

*%+ =

x 100

unde: Xa este valoarea parametrului de intrare la care are loc actionarea releului Xm este valoarea reglata pe releu. Evident , cu cat eroarea este mai mica, cu atat valoarea de actionare este mai aproape de valoarea reglata pe releu si precizia acestuia este mai buna. Precizia releelor poate varia in timp datorita conditiilor la care sunt supuse (variatii de temperatura, durata intre actionari succesive,frecari,variatia parametrilor tensiunii sau curentului de alimentare etc)Datorita acestui fapt periodic se executa revizii in cadrul carora se verifica exactitatea reglajelor initiale si se inlatura defectiunile aparute. e) Durata de actionare a releului . Reprezinta timpul scurs din momentul in care releul a receptionat prin intermediul elementului sensibil o variatie a parametrului de intrare capabila sa produca actionarea si momentul in care elementul de executie actioneaza , transmitand comanda. In afara cazurilor cand releele sunt construite special pentru a functiona cu o anumita temporizare , este de dorit ca durata de actionare sa fie cat mai mica.

VERIFICAREA RELEELOR Necesitatea verificarii releelor

3

Pentru a avea o exploatare sigura si eficienta a releelor ,este necesar ca la punerea in functiune si apoi periodic acestea sa fie supuse unor operatii de verificare.Aceste verificari trebuie sa fie complete, sa ofere deci garantia functionarii sigure si corecte in conditiile concrete ale exploatarii. Nerespectarea conditiilor de verificare precum si executarea unor reglaje incomplete, in afara unei functionari nesigure, poate genera avarii si accidente in instalatii.

Verificari comune executate asupra releelor

Datorita marii varietati a releelor utilizate in instalatiile energetice, natura si complexitatea probelor si verificarilor in care sunt supuse acestea este diferita, depinzand in principal de tipul si categoria din care fac parte.Se pot stabili cu toate acestea cateva verificari comune valabile de regula pentru orice tip de releu.Aceste verificari cuprind: a) Verificarea generala a releului. Aceasta proba are drept scop obtinerea unor informatii cu caracter general.Ea presupune verificarea concordantei dintre tipul si caracteristicile releului montat,cu datele din proiect,precum si constatarea inexistentei unor deteriorari ale partii mecanice sau electrice vizibile cu ochiul liber, fara o alta investigatie.Desi in aparenta neinssemnata, o verificare generala minutioasa poate pune in evidenta diversele defecte ale releului. b) Verificarea izolatiei. Verificarea izolatiei are drept scop oprirea punerii in functiune a unui echipament in cazul in care partile sale izolante nu pot impiedica pierderile de curent pe cai nepermise.Punerea in functiune a unui echipament la care s-a constatat o izolatie necorespunzatoare se poate solda ,in afara distrugerii lui cu scoaterea din functiune si a altor instalatii.Verificarea izolatiei se face in doua etape: -masurarea rezistentei de izolatie -incercarea izolatiei cu tensiune marita Masurarea rezistentei de izolatie. Se executa cu inductorul de 1000V. Releul se considea ca fiind corespunzator daca dupa un minut de la aplicarea tensiunii ,rezistenta de izolatie este mai mare decat 10 M.Daca rezistenta de izolatie a fost corespunzatoare se poate trece la verificarea izolatiei cu teniune alternativa marita. Incercarea izolatiei cu tensiune alternativa marita. Se executa cu ajutorul trusei pentru incercarea izolatiei cu tensiune alternativa marita sau cu inductorul de 2500V. Si intr-un caz si in altul releul care se verifica trebuie sa suporte tensiunea aplicata timp de un minut. Releul este considerat corespunzator din punct de vedere al acestei probe ,daca in timpul ei nu se constata strapungeri ,scantei sau efluvii.Dupa incercarea izolatiei cu tensiune alternativa marita, se va executa o noua proba de verificare a rezistentei de de izolatie ,pentru a determina eventualele slabiri ale izolatiei ca urmare a incercarii. c) Verificarea mecanica.In cadrul acestei probe se urmareste ca partile mecanice ale releului sa aiba o functionare corespunzatoare ,fara frecari,sa nu existe jocuri nepermise ale pieselor aflate in miscare,suruburi slabite,legaturi nesigure etc.O atentie deosebita trebuie acordata corectei functionari a mecanismelor de orologie din componenta releelor de timp.Corecta functionare a partii mecanice,si cu atat mai mult a intregului releu,este legata de modul de functionare a 4

contactelor.Acestea trebuie sa lucreze fara vibratii ,sa asigure inchidere ferma a circuitelor,sa nu ramana agatate dupa actionari etc.

Verificari specifice executate asupra releelor.

In aceasta grupa de verificari intra probele cu caracter special care se executa asupra fiecarui releu in parte si care tin cont de tipul ,destinatia si caracteristicile releului respectiv.Aceste probe se impart in : a) verificarea generala a modului de functionare a releului; b) fixarea si verificarea valorilor de reglaj ale releului In cadrul verificarii generale a modului de funtionare a releului se urmareste comportamentul acestuia in diverse situatii si pentru diferite puncte de reglaj astfel alese,incat sa ofere garantia unei functionari corespunzatoare a releului in oricare din situatiile reale ale exploatarii.De asemenea se executa diverse masurari care trebuie sa verifice respectarea principalelor caracteristici tehnice din prospecte .Prin fixarea si verificarea valorilor de reglaj ,releul devine apt de a functionain cadrul schemei de protectie sau automatizaredin care face parte.Pentru a avea garantia unei functionari corespunzatoare este necesar ca periodic , atat releele cat si reglajele efectuate sa fie revizuite.Reviziile pot fi planificate sau neplanificate.Reviziile planificate ale releelor se executa de regula odata cu restul aparatelor din celula respectiva.Reviziile neplanificate se executa de regula in cazul unui refuz sau a functionarii incorecte.

Concluzii privind verificarea releelor

Verificarea releelor presupune executarea unor operatii complexe care solicita maximum de atentie si corectitudine din partea celor care le executa . Cu ocazia punerilor in functiune ,dupa reparatii sau cand exista incertitudini asupra comportamentului releului in exploatare se executa in afara probelor enuntate mai sus atat verificarea generala a modului de functionare a releului ,cat si fixarea si verificarea valorilor de reglaj ale acestuia.Cu ocazia verificarilor perodice a releelor se executa in general probele enuntate mai sus precum si verificarea corectei actionari a releului pentru valoarea stabilita prin planul de reglaje,simulandu-se toate situatiile concrete ce pot apare in timpul functionarii

VERIFICAREA PRACTICA A UNUI RELEU A CARUI ACTIONARE DEPINDE DE VARIATIA UNUI SINGUR PARAMETRU DE INTRARE

Se propune verificarea unui releu intermediar de tip RI-10.

Relee intermediare
Releele intermediare sunt relee electromagnetice ,utilizate in instalatiile de automatizare comanda si control, ca element amplificator sau de executie a unor comenzi.Ele au de regula mai multe contacte ,care pot fi normal inchise sau normal deschise.In general actionarea este instantanee dar exista si tipuri la care actionarea se face cu temporizare la inchidere sau deschidere.Bobina poate fi actionata in curent continuu sau alternativ.

Caracteristici principale
Releele RI-10 au patru contacte cu pol comun,patru normal deschise si patru normal inchise.Prinderea pe panou se face prin intermediul unor prize cu legaturi fata sau spate.Exista trei variante constructive: a) RI-10A, fara semnalizare; b) RI-10B, cu semnalizarea pozitiei; c) RI-10C, cu semnalizarea functionarii.

TABELUL 1

Verificarea releului intermediar RI-10A (Un 220V CC)

Verificarea generala si verificarea mecanica se executa conform celor expuse mai sus, si anume: 7

a) Verificarea generala a releului. Aceasta proba are drept scop obtinerea unor informatii cu caracter general.Ea presupune verificarea concordantei dintre tipul si caracteristicile releului montat,cu datele din proiect,precum si constatarea inexistentei unor deteriorari ale partii mecanice sau electrice vizibile cu ochiul liber, fara o alta investigatie.Desi in aparenta neinssemnata, o verificare generala minutioasa poate pune in evidenta diversele defecte ale releului. b) Verificarea izolatiei. Verificarea izolatiei are drept scop oprirea punerii in functiune a unui echipament in cazul in care partile sale izolante nu pot impiedica pierderile de curent pe cai nepermise.Punerea in functiune a unui echipament la care s-a constatat o izolatie necorespunzatoare se poate solda ,in afara distrugerii lui cu scoaterea din functiune si a altor instalatii.Verificarea izolatiei se face in doua etape: -masurarea rezistentei de izolatie -incercarea izolatiei cu tensiune marita Masurarea rezistentei de izolatie. Se executa cu inductorul de 1000V. Releul se considea ca fiind corespunzator daca dupa un minut de la aplicarea tensiunii ,rezistenta de izolatie este mai mare decat 10 M.Daca rezistenta de izolatie a fost corespunzatoare se poate trece la verificarea izolatiei cu teniune alternativa marita. Incercarea izolatiei cu tensiune alternativa marita. Se executa cu ajutorul trusei pentru incercarea izolatiei cu tensiune alternativa marita sau cu inductorul de 2500V. Si intr-un caz si in altul releul care se verifica trebuie sa suporte tensiunea aplicata timp de un minut. Releul este considerat corespunzator din punct de vedere al acestei probe ,daca in timpul ei nu se constata strapungeri ,scantei sau efluvii.Dupa incercarea izolatiei cu tensiune alternativa marita, se va executa o noua proba de verificare a rezistentei de de izolatie ,pentru a determina eventualele slabiri ale izolatiei ca urmare a incercarii. c) Verificarea mecanica.In cadrul acestei probe se urmareste ca partile mecanice ale releului sa aiba o functionare corespunzatoare ,fara frecari,sa nu existe jocuri nepermise ale pieselor aflate in miscare,suruburi slabite,legaturi nesigure etc.O atentie deosebita trebuie acordata corectei functionari a mecanismelor de orologie din componenta releelor de timp.Corecta functionare a partii mecanice,si cu atat mai mult a intregului releu,este legata de modul de functionare a contactelor.Acestea trebuie sa lucreze fara vibratii ,sa asigure inchidere ferma a circuitelor,sa nu ramana agatate dupa actionari etc.

d) Masurarea rezistentei ohmice a bobinei de actionare. Se executa cu ajutorul unei punti pentru masurarea rezistentei .In funtie de tipul si de tensiunea pentru care este construit releul valoarea masurata trebuie sa fie egala sau sa difere foarte putin(+/- 10%)de valoarea data de producator pentru releul respectiv.Pentru releul intermediar de tipul RI-10 ales aceasta masuratoare se face conform schemei releului intre terminalele 1 si 2 ale releului care corespund infasurarii bobinei. 8

Pentru exemplificare in tabelul de mai jos se dau diferite valori pentru diferite modele constructive. TABEL 2 RI-10 Un[V] R[] 24 278 48 895 60 1340 110 4560 220 16400

Pot apare urmatoarele situatii: Puntea nu se echilibreaza.In acest caz bobina poate fi intrerupta,arsa sau nu face contact la borne Puntea se echilibreaza dar rezistenta masurata este mai mare depasind tolerantele admisibile.In acest caz releul poate fi pentru alta tensiune mai mare decat cea inscrisa pe el sau prezinta o greseala de fabricatie.Raspunsul corect se poate da comparand valoarea obtinuta cu valorile din tabelul de mai sus. Puntea se echilibreaza dar rezistenta masurata este mai mica depasind tolerantele admisibile.In acest caz releul poate fi construit pentru alta tensiune mai mica decat cea inscrisa pe releu,poate avea spire in scurtcircuit sau prezinta o defectiune de fabricatie. Puntea se echilibreaza si valoarea masurata (in cazul nostru 16400 )corespunde valorilor din tabel.Releul esste deci corespunzator din punct de vedere al acestei probe. e) Masurarea tensiunii minime de actionare si a tensiunii de revenire a releelor intermediare.Se executa cu un montaj utilizand o trusa de tensiune continua ( 0-250V cc), un voltmetru de curent continuu cu scala corespunzatoare tensiunilor ce se vor masura ( 0-250V cc)si un buzzer.

Culpand trusa ,se creste incet tensiunea pana cand releul anclanseaza , moment marcat de buzerul h.Se citeste tensiunea la voltmetrul V. Aceasta valoare reprezinta Umin actionare si ea trebuie sa corespunda valorilor din tabelul 1 si anume 0,68 Un , in cazul nostru 149,6V, apoi se continua ridicarea tensiunii pana la valoarea de 1,1 Un respectiv 242V.Valori de actionare mai mici decat Unin actionare nu pot fi admise deoarece releul ar putea sa functioneze in cazul in carear primi o tensiune redusa prin inserierea cu bobinele altor relee si aparate.Valori de actionare prea mari pot face ca releul sa nu lucreze daca bobina sa este inseriata cu bobina unui releu de semnalizare de curent situatie intalnita frecvent in schemele de protectie si automatizari.Cand nu cunoastem tensiunea minima de actionare a unui releu, se adopta pentru Unin actionare valoarea de 0,7-0,8 Un .Daca in urma verificarii tensiunii minime de actionare se determina valori diferite de cele din tabelul 1 se actioneaza asupra resoartelor antagoniste. Se incepe scaderea lenta a tensiunii pentru determinarea Urevenire la care are loc deschiderea releului si oprirea buzerului h.Se citeste valoarea de pe voltmetru si aceasta trebuie sa fie de 0,2 Un respectiv releul nu trebuie sa se deschida inainte de valoarea de 44V. Daca in urma verificarilor releul se incadreaza in valorile date acesta se declara admis din punct de vedere al functionarii si i se intocmeste un buletin de verificare in care se trec valorile citite in cursul verificarii.Acest buletin de verificare ramane dovada verificarii si functionarii releului.

10
