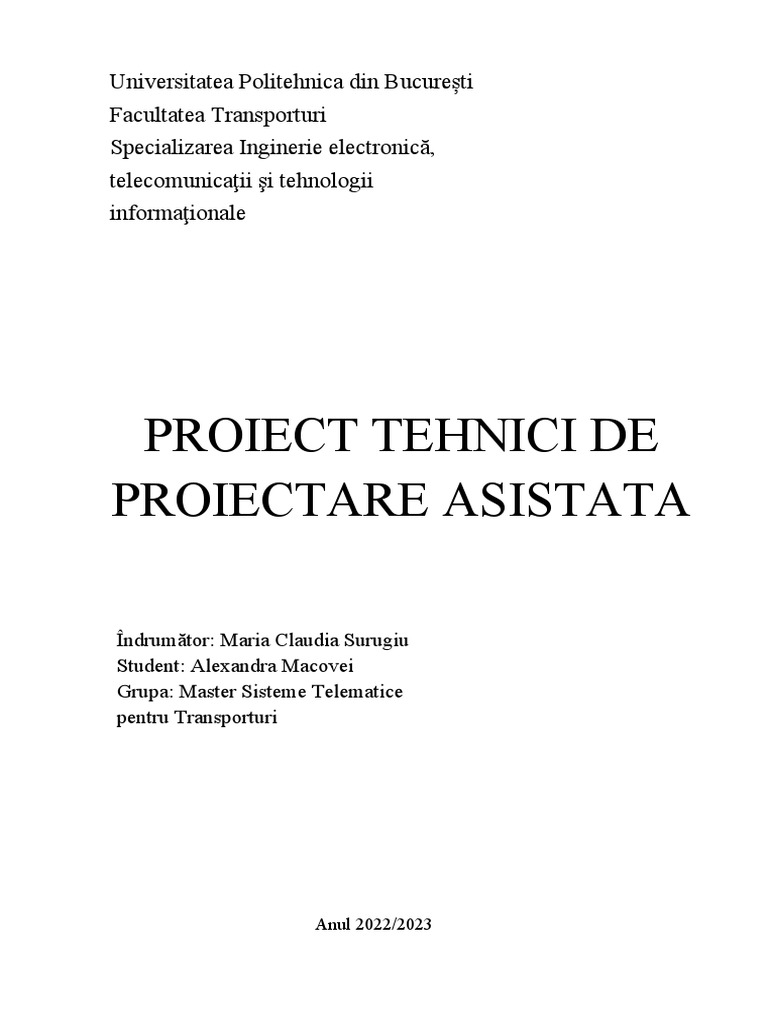

Universitatea Politehnica din București

Facultatea Transporturi
Specializarea Inginerie electronică,
telecomunicaţii şi tehnologii
informaţionale

PROIECT TEHNICI DE
PROIECTARE ASISTATA

Îndrumător: Maria Claudia Surugiu

Student: Alexandra Macovei
Grupa: Master Sisteme Telematice
pentru Transporturi

Anul 2022/2023
 Cuprins
CAPITOLUL 1. TEMA DE PROIECTARE...........................................................................
1.1 PRODUSUL PROPUS......................................................................................................1

1.2 PARAMETRII ELECTRICI ȘI CONDIȚII DE FUNCȚIONARE...............................................2

1.3 APLICABILITATEA PRACTICĂ.......................................................................................3

CAPITOLUL 2. SCHEMA BLOC...........................................................................................

CAPITOLUL 3. SCHEMA ELECTRICĂ...............................................................................

3.1 SIMULARE....................................................................................................................6
CAPITOLUL 4. ROLUL ȘI CALCULUL COMPONENTELOR........................................

4.1 COSTURILE REALIZĂRII SCHEMEI................................................................................8

CAPITOLUL 5. DIAGRAMA DE DEFECTARE..................................................................

CAPITOLUL 6. SCHEMA DE CABLAJ ȘI TEHNOLOGIA DE REALIZARE.............

6.1 TEHNOLOGI DE REALIZARE A CABLAJULUI...............................................................13

6.1.1 Materiale necesare................................................................................................13

6.1.2 Proiectarea cablajului............................................................................................13
6.1.3 Imprimarea cablajului...........................................................................................13
6.1.4 Corodarea placuței................................................................................................14
6.1.5 Prelungirea duratei de viață a placuței (pas intermediar)......................................14
6.1.6 Finalizarea placuței...............................................................................................14

CAPITOLUL 7. CONCLUZII................................................................................................
CAPITOLUL 8. BIBLIOGRAFIE.........................................................................................
Capitolul 1.
Capitolul 2. Tema de proiectare
2.1 Produsul propus
Am ales să fac un amplificator de mare putere, ultilizând circuitul integrat TDA2030,
niște tranzistoare de putere și câteva componente pasive.
Acest amplificator audio poate furniza o putere de ieșire maximă de aproximativ 40W
pe o sarcină de 4Ω.
Semnalul audio se aplică la intrarea neinversoare a amplificatorului integrat TDA2030
IC1.
Curentul de alimentare al lui IC1 variază în concordanță cu semnalul de intrare. În
consecință, va exista o variație similară a căderii de tensiune pe rezistoarele R6, R7, R8 și R9,
întrucât acestea sunt plasate pe liniile de alimentare ale AO. Cât timp curentul este mai mic
decât 1A, căderea de tensiune pe rezistoare este insuficientă pentru deschiderea tranzistoarelor
T1 și T2. Aceasta înseamnă că puterea de ieșire sub 2W pe 4Ω este debitată în întregime de
către circuitul integrat. Când curentul de ieșire depășește nivelul de 1A, tranzistoarele se
deschid și contribuie la puterea de ieșire.
Tensiunea de alimentare trebuie să fie cuprinsă între 6V și un maxim de 22V.

1
2.2 Parametrii electrici și condiții de funcționare

Figura 1. Parametrii electrici

Figura 2. Valori maxime ale parametrilor

2
 Figura 3. Configurarea pinilor TDA2030

2.3 Aplicabilitatea practică

Amplificatoarele audio de mare putere sunt montaje construite cu scopul de a crea o
putere acustică corespunzătoare într-un spațiu dat. De obicei aceste spații sunt săli de
spectacol, spații de divertisment, săli de clasă în școli și facultăți unde numărul persoanelor
este destul de mare și unde propria lor prezență creează un fond sonor de o anumită
intensitate. Un amplificator destinat scopurilor enunțate poate fi realizat cu circuitul
TDA2030, un circuit integrat monolitic în Pentawatt, destinat utilizării ca amplificator audio
clasa AB.
Acesta este un amplificator HI-FI de mare putere, cu distorsiune redusă și protecție la
scurt circuit. Acesta are 5 pini și este foarte ușor de configurat având nevoie de puține piese
adiționale. Acesta funcționează cu o sursă de alimentare simetrică de până la ±22V. Aceste
atuuri îl face ideal pentru cineva care vrea să construiască un amplificator simplu, care nu
costă mult, care are piese ce se găsesc ușor și care prezintă și niște caracteristici acustice
deosebite.

3
Capitolul 3. Schema bloc

Figura 4. Schema bloc

Sursa de aimentare va asigura curentul maxim I0M (A) și rezistența de ieșire R0M (Ω).
Semnalul de intrare reprezintă semnalul preluat care urmează să fie amplificat.
Etajul de intrare are ca funcții principale:
 Obținerea unei impedanțe de intrare convenabile;
 Reglează echilibrarea stării de repaus (în absența semnalului) a întregului amplificator
de putere;
 Permite cuplarea rețelei de reacție negativă.
Etajul de preamplificare este cel ce prelucrează semnalul de nivel mic provenit de la
sursa de semnal, aducându-l la un nivel apropriat de 1V.
Etajul final este capabil să furnizeze o putere electrică mare pe o sarcină de impedanță
mică.
Etajul de filtrare trebuie să conțină un condensator capabil să scurtcircuiteze
frecvențele înalte și să păstreze stabilitatea puterii livrate către rezistența de sarcină inductivă
la frecvențe audio. El trebuie ales în asa fel încât să nu apară fenomenul de rezonanță cu R1, în
domeniul de frecvențe de lucru al amplificatorului, lucru nedorit care ar putea duce la
scurtcircuitarea ieșirii.
Obținerea unei plaje mari a semnalului de ieșire, cât mai apropriată de limitele
tensiunii de alimentare, în condițiile menținerii la valori foarte mici a distorsiunilor, este o
problemă dificilă. Rezolvarea acesteia, împreună cu stabilizarea punctului static de
funcționare, se face prin utilizarea unei bucle de reacție negativă.
Semnalul de ieșire reprezintă semnalul audio amplificat.

4
Capitolul 4. Schema electrică

Figura 5. Schema electrică

Componentă Valoare sugerată

R1, R2 10kΩ
R3, R4 100kΩ
R5 8,2kΩ
R6, R7 1,4Ω
R8, R9 1,4Ω
R10 1Ω
C1 470nF
C2 10µF
C3 4.7µF
C4, C5, C6 220nF
C7 1000µF
C8 2200µF
LS1 4W
D1, D2 50 V, 1 A

5
4.1 Simulare
Pentru partea de simulare s-a folosit un osciloscop pentru vizualizare semnalului de iesire.

Figura 6. Simulare

6
Capitolul 5. Rolul și calculul componentelor
 Tensiunea de alimentare este de ± 44 V .
 Puterea maximă de ieșire este de 40W.
 Rezistența de ieșire este de 4Ω .
 Viteza maximă de ieșire (Vopeak)
Este tensiunea maximă măsurată pe bornele difuzoarelor amplificatorului. Aceasta va
depinde de puterea de ieșire dorită (P0) și de impedanța difuzorului, în conformitate cu
formula:
V opeak =√ 2 ∙ R L ∙ P 0=√ 2∙ 4 Ω∙ 40 W =17,8 V
 Câștigul minim
Câștigul ar trebui setat peste 24dB pentru a mentine stabilitatea, dar există și un câștig
minim necesar pentru obținerea puterii de ieșire dorite. Depinde de tensiunea de intrare, de
impedanța difuzorului și de puterea de ieșire dorită, astfel:

AV ≥
√ P0 ∙ R L
V¿
Ca sursă audio se va folosi LPS-2, un modul de sursă de alimentare liniară, simetrică,
de înaltă performanță și zgomot foarte redus, care are o tensiune de ieșire de aproximativ 5V,
puterea de ieșire este de 20W, iar impedanțele difuzoarelor sunt de 4Ω .

AV ≥ √
20 W ∙ 4 Ω
≥4
5V

AV [ dB]=20 ∙ log 10
( )
vo
vi
=20∙ log10 ( 4 )=12 dB

R4 100 k Ω
AV =1+ =1+ =13,2dB
R5 8,2 k Ω
Această amplificare este corectă, deoarece este mai mare decât amplificarea minimă
calculată mai devreme.
 Curentul de intrare
Curentul de intrare este diferența dintre curenții care trec către intrarea neinversoare și
cea inversoare. Această diferență de curenți trebuie să fie minimizată, deoarece se va crea o
tensiune la intrare care va fi amplificată ca zgomot.

 Frecvența de tăiere minimă

Rolul condensatorului C1 este de a împiedica curentul continuu de la sursa audio să
ajungă la intrarea amplificatorului, deoarece prin amplificarea acestuia se va crea zgomot.
De asemenea, C1 împreună cu R1 formează un filtru RC de tip trece-sus care definește
limita de jos a lărgimii de bandă a amplificatorului pe intrarea neinversoare.
Frecvența de tăiere se calculează după următoarea formulă:

7
 1 1
f c= = =3,382 Hz
2∙ π ∙ R1 ∙ C 1 2 ∙3,14 ∙ 10 k Ω ∙ 470 nF

5.1 Costurile realizării schemei

Piese Nr. bucăți Preț bucată (RON) Preț total (RON)
TDA2030 1 12,99 12.99
Difuzor 1 46 46
Jack 3,5mm 1 23.99 23.99
Rezistență 10 3.33 33.3
Condensator 8 2.09 16.72
Dioda 2 0,39 0,78
Tranzistor 2 3,30 6,6
Placă de cablaj 1 4.03 4.03
Total 144.41

8
Capitolul 6. Diagrama de defectare

Cauzele defectelor Efecte

Oscilații parazite Încălzirea/arderea TDA-ului
Vibrații mecanice Ruperea lipiturilor
Supratensiune Arderea difuzorului

9
Capitolul 7. Schema de cablaj și tehnologia de realizare

Figura 7. Schema de cablaj a amplificatorului

Figura 8. Vizualizare 3D schema de cablaj

10
Figura 9. Conectori față

Figura 10. Conectori spate

11
 EasyEDA este o suită de instrumente EDA bazată pe web care permite inginerilor
hardware să proiecteze, să simuleze, să partajeze - public și privat - și să discute scheme,
simulări și plăci de circuite imprimate. Alte caracteristici includ crearea unei facturi de
materiale, fișiere Gerber și fișiere de selectare și plasare și ieșiri documentare în format PDF,
PNG și SVG.
EasyEDA permite crearea și editarea diagramelor schematice, simularea SPICE a
circuitelor analogice și digitale mixte și crearea și editarea machetei de circuite imprimate și,
opțional, fabricarea plăcilor de circuite imprimate.
Calitatea de membru fără abonament este oferită publicului, plus un număr limitat de
proiecte private. Numărul de proiecte private poate fi crescut contribuind la proiecte publice
de înaltă calitate, simboluri schematice și amprente PCB și / sau prin plata unui abonament
lunar.
Utilizatorii înregistrați pot descărca fișierele Gerber gratuit de pe instrument, dar
contra cost, EasyEDA oferă un serviciu de fabricare de PCB. Acest serviciu este de asemenea
capabil să accepte intrări de fișiere Gerber de la instrumente terțe.

Figura 11. Spațiu de lucru în EasyEDA

Mai jos am atașat un link care arată cum se utilizează EasyEDA.

https://www.youtube.com/watch?v=QnPQVwScWts

7.1 Tehnologi de realizare a cablajului

7.1.1 Materiale necesare

Pentru a putea realiza placuțe cablate, pentru diverse montaje, aveti nevoie de
urmatoarele echipamente si consumabile:
12
• Imprimantă laser, pentru imprimarea cablajului pe foaia lucioasă sau PnP
• Foarfecă
• Fier de călcat, pentru imprimarea cablajului de pe foaie pe placuță
• Mini-bormașina (pentru burghie de 0.9-1mm)
• Cablaj textolit
• Foaie A4 lucioasă (sau folie PnP), pentru imprimarea cablajului
• Clorura ferică, pentru corodarea placuței
• Diluant (sau acetonă), pentru curațarea tonerului de pe placuță

7.1.2 Proiectarea cablajului

Prima fază o reprezinta proiectarea cablajului ce îl doriți realizat, pornind
eventual de la schema electronică a montajului. Proiectarea o puteți face în orice
program ce va ajută în realizarea unui PCB (Printed Circuit Board).

7.1.3 Imprimarea cablajului

Veți folosi metoda transfer de toner pentru a fixa “imaginea” cablajului vostru
pe laminatul de cupru.
Dupa ce ați realizat cablajul, sau l-ați descărcat, îl veți imprima pe o coală A4
lucioasa (ceva mai groasă decât o coala A4 obișnuta de xerox), hartie fotografică sau
pe o folie .Taiați placa de textolit la dimensiunea dorită și curatați partea de cupru cu
un glaspapir fin ca să înlaturați orice urmă de murdărie sau grasime. Pentru asta e
foarte bine dacă puteți s-o și curatați cu un tampon de vată îmbibat in diluant sau
acetona. După ce ați printat mai multe imagini ale cablajului pe aceeași foaie, taiați
cu o foarfecă pe contur si aplicați “apțibildul” pe partea cu cupru a placii de textolit.
Călcați cu fierul încalzit la maxim placa și hartia până când tonerul aderă la
cupru. Această parte este și cea mai delicată și s-ar putea să nu vă iasă din prima. Ca
să vă iasa bine trebuie sa apasați destul de bine pe fierul de călcat, sa aveți grijă ca
hartia sa nu se miște de pe placă, odata ce-ați dat cu fierul peste ea și sa nu vă ardeți
degetele.
Dupa ce ați călcat cablajul, nu dezlipiți imediat hartia de placă de textolit,
lasați-o să se racească. Cea mai buna metodă este să puneți placa sub un jet de apă
rece și să lăsați hârtia să se înmoaie. Curatați hartia și dacă totul a mers bine, ar trebui
să aveti pe cupru traseele imprimate.

7.1.4 Corodarea placuței

Pentru început turnați clorură ferică într-un vas și apoi placa la corodat în acel
vas. Aveți grijă ca întreaga suprafată a placii sa fie scufundată în clorură ferică. Lăsați
să se corodeze aproximativ 20 de minute, dar verificați progresul din 5 în 5 minute.

13
Corodarea se face mai repede dacă solutia de clorură ferica este încalzita în prealabil .
Aveti grijă cu clorura ferică pentru că pateaza foarte tare, uneori iremediabil orice
material textil. Nu va temeți să băgati mainile în soluție, nu corodeaza decat cuprul,
nu și mainile voastre. Totusi, NU INGERAȚI soluția - este toxică. Aveti grijă să nu
vă intre în ochi.
După ce s-a corodat, spalati placuta cu multa apă și sapun apoi stergeti-o si
îndepartati tonerul cu un tampon imbibat in diluant sau acetona.După folosire, stocați
soluția de clorura ferica într-o sticla de plastic si etichetati-o. Solutia poate fi folosita
de cateva zeci de ori înainte să devină inutilizabila. Dacă doriti s-o aruncați, diluati-o
intai in 10 părti apa si apoi aruncati-o la canalizare.

7.1.5 Prelungirea duratei de viață a placuței (pas intermediar)

Dacă vreți sa vă protejați cablajul de la coroziune, deoarece cuprul se oxideaza
în timp datorită interacțiunii aerului, puteți să acoperiti traseele cu un strat de fludor,
cu ajutorul letconului. Puteti observa acest lucru pe placutele din laborator. Puteti sa
folositi si o solutie de stanare chimica pentru acest procedeu.

7.1.6 Finalizarea placuței

În ultima parte va trebui să dati gauri în placa voastră acolo unde aveți nevoie,
cu o mini-bormașină (sau o bormașina obisnuită dar cu mandrina mică). Pentru cele
mai multe gauri puteti folosi un burghiu de 0.9mm, depinde de ce componente aveti
pe cablajul vostru. Dupa ce ati dat toate gaurile fixati si lipiti componentele la locurile
lor. În ultima parte testați cu ajutorul multimetrului continuitatea traseelor si
functionalitatea montajului.

Capitolul 8. Concluzii
Prin amplificare se înţelege procesul de mărire a valorilor instantanee ale unei puteri sau

14
ale altei mărimi, fara a modifica modul de variaţie a marimii in timp si folosind energia unor
surse de alimentare.
Dupa natura dispozitivelor utilizate in procesul de amplificare se poate vorbi de
amplificare electrica, amplificare magnetica, amplificare electromagnetica si amplificare
electronica. Circuitele de amplificare ce fac obiectul acestui capitol sunt circuite care
amplifica
electric prin semiconductibilitate daca sunt realizate cu tranzistoare bipolare sau amplifica
electronic daca sunt realizate cu tuburi electronice.
Amplificarea electrica se bazeaza pe proprietati electrice de material, iar cea
electronica
se bazeaza pe modificarea intensitatii unui curent de electroni prin variatia tensiunilor aplicate
unor electrozi de comanda (grile).
Folosirea integratului TDA2030 pentru realizarea amplificatorului audio de putere este
benefică,deoarece simplifică schema electrica a circuitului. Amplificatorul de putere cu
TDA2030 poate fi folosita pentru orice creație portabilă de la emițătoare până la sistemele de
difuzoare Home Cinema la boxe active.

Capitolul 9. Bibliografie

15
 https://www.google.com/search?
q=tda2030+pin+configuration&tbm=isch&ved=2ahUKEwju2Y-
i7s7pAhXNt6QKHVvYBhkQ2-
cCegQIABAA&oq=tda2030+pin+configuration&gs_lcp=CgNpbWcQAzICCAA6BA
gAEEM6BggAEAUQHjoGCAAQCBAeOgQIABAeOgQIABAYUKOhA1iavQNg1r
4DaABwAHgAgAHEAogBtA6SAQgxNS4yLjAuMZgBAKABAaoBC2d3cy13aXota
W1n&sclient=img&ei=YaXLXq6lIs3vkgXbsJvIAQ&bih=625&biw=1366&rlz=1C1G
CEA_enRO862RO862#imgrc=xTtOlP3UcYoG8Mhttp://mee.didactic.ro/2cadre4.htm
 https://datasheet.lcsc.com/szlcsc/1809121824_UTC-Unisonic-Tech-TDA2030AL-
TB51-T_C109230.pdf
 https://en.wikipedia.org/wiki/EasyEDA

16
