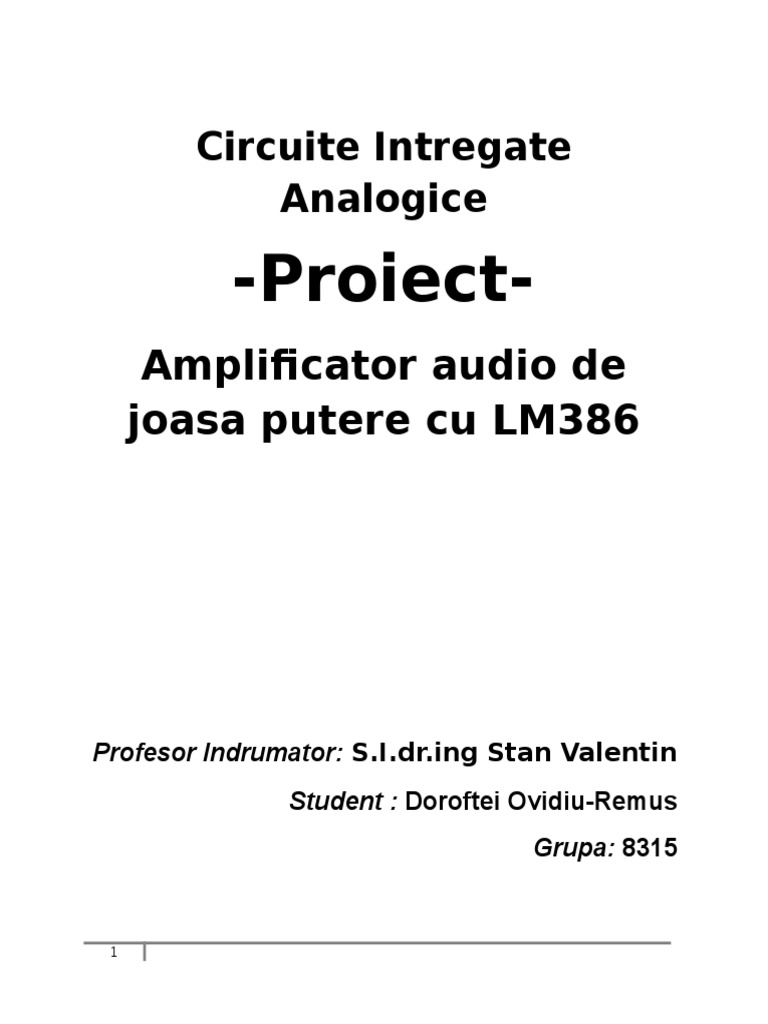

Circuite Intregate

Analogice

-ProiectAmplificator audio de
joasa putere cu LM386

Profesor Indrumator: S.I.dr.ing Stan Valentin

Student : Doroftei Ovidiu-Remus
Grupa: 8315

Cuprins
Tema proiect
Descrierea generala
Schema bloc
Schema electronica
Calculul si alegerea
componentelor
Diagrama de defectare
Tehnologie de realizare si
simulare
2

 Cablajul imprimat
Bibliografie

1. Tema proiect
Sa se proiecteze un dispozitiv electronic,
folosind un circuit integrat care sa amplifice
un semnal.

2. Descrierea generala
Circuitul integrat LM386 este un
amplificator de putere conceput pentru a fi
utilizat in aplicatiile de joasa tensiune.
Castigul este setat intern la 20, dar adaugarea
unor rezistente si condensatoare intre pini 1
si 8 va creste amplificarea si se poate obtine
orice valoarea intre 20-200. Puterea pasiva
pierduta este de doar 24mW cand este
alimentat la o tensiune de 6V, ceea ce face ca
integratul LM386 sa poata fi alimentat chiar si
de la o baterie.

Aceasta aplicatie se foloseste pentru

difuzoarele de putere medie sau pentru a
amplifica puterea de la mufa jack a unor mp3playere.

Schema electrica:

Functionarea schemei
Semnalul audio este conectat la
circuitul cu ajutorul unui condensator C1.
Acest condensator trece doar audio, i
blocheaz orice curent continuu (CC), care ar
putea influena condiiile biasing de
amplificator. R1 este poteniometrul, care este
folosit ca un control de volum pentru semnalul
audio (pur si simplu actioneaza ca un
atenuator). Pentru a face LM386 un
amplificator audio mai flexibil, doi pini (1 i 8)
sunt prevzuti pentru controlul ctigului i
ajustri de amplificare. Cu pinii 1 i 8 deschisi,
rezistena 1.35 kW intern stabilete ctigul
la 20 (26 dB). n cazul n care un condensator
este plasat la pinul 1 la 8, ocolind rezistorul
1.35 kW intern, ctigul va merge pana la 200
(46 dB). Urmtoarea parte n circuitul nostru
este LM386 , care amplific de intrarea audio
prin intermediul Vcc. Rezistena R2 i
condensatorul C5 formeaz un circuit de
filtrare, care mpiedic semnalele de nalt
frecven care provin de la amplificator, cel
mai probabil generate n procesul de
amplificare de LM386 IC. C6 condensator
5

conectat la pinul de ieire are aceeai funcie

ca condensator utilizat n etapa de intrare i
anume pentru a preveni curent continuu (CC),
ca urmare a biasing de amplificator CI LM386,
cauznd funcionarea nedorit a difuzorului.

LM 386 - caracteristici si
aplicatii:
Caracteristici:
Tensiune de alimentare:4V-12V sau 5V18V;
Temperatura de functionare: -650C1500C;
Putere maxima de iesire: 20-200W;
Disponibil in 8 pini pachet MSOP;
Scurgere de current: 4mA;
Distorsiuni : 0.2% (AV = 20, VS = 6V,
RL= 8,
PO =125mW, f = 1kHz);

Aplicatii:
Amplificatoare de radio AM-FM;
Amplificatoare pentru casetofoane
portabile;
Sisteme de sunet in televiziune;
6

 Convertoare de putere;
Drivere pentru ultrasunete;

Configuratia Pinilor

3. Schema bloc

LM386 este un circuit integrat continand un

amplificator audio de joasa putere. Este
potrivit pentru dispozitivele alimentate de la
baterii, cum ar fi amplificatoare de chitara,
aparate radio, etc.
Difuzorul este un dispozitiv in care energia
electrica de audiofrecventa de la iesirea
recptorului radio, TV sau amplificatorului se
transforma in sunet.
Termenul de amplificator este foarte comun.
In general, scopul unui amplificator este de a
prelua un semnal de intrare si de a ii creste
amplitudinea.
Cand circuitele electronice trebuie sa
controleze sisteme fizice producand, de
8

exemplu, sunete prin intermediul difuzoarelor,

puterile implicate sunt mult mai mari, de zeci
si sute de W. Curentii sunt, la randul lor, mari,
de ordinul zecilor de ampere, in aceasta
situatie, disipatia de putere pe tranzistoare si
componentele passive devin critice si valorile
puterilor trebuie calculate cu atentie.
Amplificatoarele care realizeaza aceste functii
sunt numite amplificatoare de putere. Ele pot
fi usor recunoscute datorita capsulelor mari
ale tranzistoarelor si prezentei radiatoarelor
cu dimensiuni ajungand uneori la zeci de cm,
pe care sunt montate acste tranzistoare.
Amplificatoarele audio de putere sunt
concepute pentru a prelua un semnal de la o
sursa si a-l actiona apoi asupra difuzoarelor.
Singurul lucru diferit intre semnalul de intrare
si cel de iesire este puterea semnalului.
Toate amplificatoarele de putere au o unitate
de masura numita watt. O alta unitate de
masura pentru amplificatoare este
impedanta, care se masoara in ohmi; cele mai
9

des intalnite imedante sunt de 8 ohmi, 4

ohmi, 2 ohmi.

10

4. Schema electrica

11

5. Calculul si alegerea componentelor

Calculul componentelor:
12

1.Circuitul de intrare este format din C1.

Condensatorul se comporta ca o rezistenta
serie in current alternativ.
C1=1 F,C2=0.001 F, C3=C4=C7= 10 F, C5=
0.047 F, C6=100 F
2. Circuitul de reactie are rolul sa asigure
semnalul de intrare si astfel se stabileste
factorul de amplificare al amplificatorului
operational.
- Puterea de iesire este foarte mica(0.5W)
deoarece avem un amplificator de joasa putere.
Din R1 se regleaza amplificarea circuitului.

1) LM 386;
2) Difuzor (0.5W, 8);
3) Potentiometru (10k);
4) Rezistente: 1 x 10k
5) Condensatoare:
a) 1 x 0,001F
b) 1 x 1F;
13

6) Condensatoare electrolitice:
a) 1 x 100F/40V
b) 3 x 10F/25V
c) 1 x 0.047F/25V;

Calcul economic
Piesa

Nr. Bucati

Pret bucata

Pret total

LM386

1.19 RON

1.19 RON

Difuzor

35.50 RON

35.50 RON

Potentiometru

0.65 RON

Rezistente

0.05 RON

0.05 RON

Condensatoare

0.10 se
RON
verifica

0.7 RON
inlocuim

se verifica
0.65
alimentarea

se verifica
potentiometrul

RON

inlocuim
alimentarea

Pret total: 38.09

se verifica daca
LM386
este
LM386 este
functional
functional

se inlocuieste
potentiometrul

6. Diagrama de defecte
Se inlocuieste
LM386

se verifica
Difuzorul

Pe coloana din dreapta este reprezentata

solutia la detectia
problemeiSegasite
schimba
se
se verifica
verifica
rezitentele
rezitentele si
si
condensatorii
condensatorii

difuzorul

14

Circuit
functional

se schimba
componenta
defecta

 Pe coloana din stanga

se face detectia problemei

Tabel cauza defect / efect

Oscilatii parazite

Incalzire TDA/arderea
acestuia

Vibratii mecanice

Ruperea lipiturilor

Supratensiune

Arderea difuzorului

7. Tehnologie de realizare si simulari

15

Cablajul este realizat in ULITBOARD11.0. Pentru

realizarea lui practic se va folosii hartie press and peel.
Realizarea se face astfel:
Se face designul cu ajutorul programelor CAD.
Se imprima cu ajutorul imprimantei laser pe hartia
press and peel.
Se curete PCB-ul de impuritati.
Se va pune hartie cu partea imprimata peste PCB
dupa care se va apasa cu fierul de calcat pana
dispar bulele de aer.
Urmeaza indepartarea cuprului in plus de pe PCB.
Clorura feerica se va turna intr-un recipient de
plastic sau sticla.
gaurirea PCB-ului
Simularea circuitului se se face cu ajutorul
programului MULTISIM11.0. Realizarea se face astfel :
se deseneaza schema electrica in program;
se ruleaza programul;
se observa rezultatul rularii si daca functioneaza
sau nu schema;

8. Cablajul imprimat
16

-vedere 3D-

17

-vedere ULTIBOARD-

18

9. Bibliografie
1. http://www.adelaida.ro
2. www.connexelectronics.ro
3. www.wikipedia.ro
4. LM 386 datasheets
5. revista TEHNIUM
