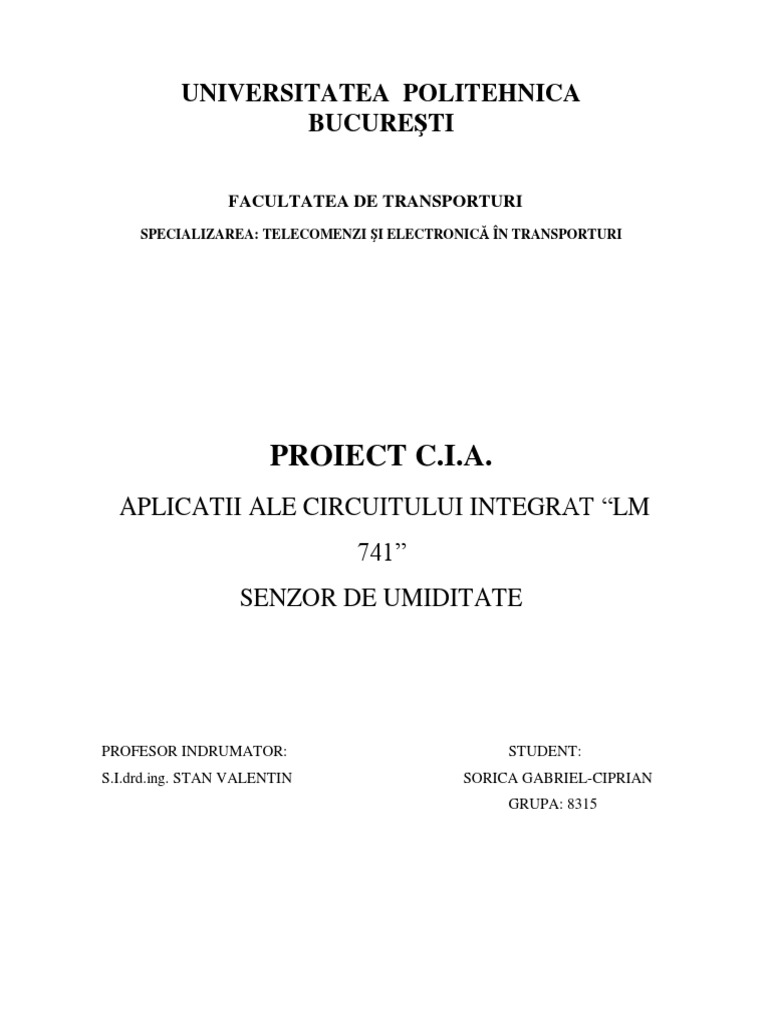

UNIVERSITATEA POLITEHNICA

BUCURETI
FACULTATEA DE TRANSPORTURI
SPECIALIZAREA: TELECOMENZI I ELECTRONIC N TRANSPORTURI

PROIECT C.I.A.
APLICATII ALE CIRCUITULUI INTEGRAT LM
741
SENZOR DE UMIDITATE

PROFESOR INDRUMATOR:
S.I.drd.ing. STAN VALENTIN

STUDENT:
SORICA GABRIEL-CIPRIAN
GRUPA: 8315

CUPRINS:
1. Descrierea temei
2. Schema bloc
- Descrierea blocurilor
3. Schema electronica
- Descrierea componentelor
4. Diagrama de defectare
5. Lista de componente si calcul economic
6. Schema cablaj
7. Bibliografie

1.TEMA PROIECTULUI

Folosind un circuit integrat LM 741, sa se proiecteze un circuit care sa

raspunda la prezenta/absenta unui lichid in anumite puncte de pe traseul unei
magistrale de conducte. Senzorul folosit pentru detectia apei(benzina, motorina,
petrol, apa reziduala, melasa, solutie clorosodica) este o placuta cu detector de
umiditate EC5 si are ca componenta de citire un amplificator operational compus
din circuitul integrat LM 741 iar ca element de comanda pentru semnalizare si
comanda oprire pompa oleoconduct (sau orice at material mentionat) un releu sau
dispozitiv de comanda pentru medie putere.

2.SCHEMA BLOC

ALIMENTARE
CIRCUIT

SEnzor umiditate

SISTEM DE
COMPARARE

EC-5

ALIMENTARE
RETEA

SISTEM CONTROL
ON/OFF POMPE

Lampa de semnalizare
(bec)

Descrierea schemei bloc

Cum se poate observa pe figura pentru aceasta aplicatie avem nevoie de un
circuit de alimentare care sa sustina blocurile functionale ale schemei si
componentele acesteia:
-circuitul integrat si componentele interne ale acestuia;
-tensiune de referinta;
-tranzistorul de comanda releului;

-releul de comanda semnalizare avarie si circuit de pornire si oprire in caz

de avarie a pompelor ce alimenteaza conductele.
Acest circuit se poate realize cu usurinta, Ieftin si rapid folosind un
transformator de retea monofazat care sa reduca tensiunea de alimentare de la
220V c.a in jurului lui 15V c.a.,o punte redresoare si un filtru cu condensator care
sa netezeasca pulsatiile dupa redresare. Pentru a obtine o mai mare stabilitate a
tensiunii de alimentare se poate folosi un stablilizator integrat de tensiune de tipul
7812 care garanteaza la iesirea sa o tensiune continua si stabila in timp.
Pentru protectia circuitului se vor introduce in primarul transformatorului de
reta 2 sigurante fuzibile dimensionate corespunzator. Tot cu rol de protectie la
supratensiuni are si circuitul stabilizator 7812.
Blocul responsabil cu preluarea si traducerea informatiei din exterior din
intensitate luminoasa in marime electrica este constituit de un element
fotosensibil (fotorezistor).Fotorezistor va permite trecerea curentului prin ea in
functie de variatia intensitati luminoase, daca este unul cu coefficient negativ
de variatie curentul prin fotorezistor va scadea iar daca este cu coeficient
pozitiv aceasta va creste.
Curentul ce se stabiliste prin fotorezistor generat de tensiunea de
alimentare,va suferi in mod clar o variatie. Aceasta variatie va fi sesizata de unul
din cele patru comparatoare din LM714 prin raportarea ei la un prag de referinta
furnizat de sursa de referinta.
Aceasta sursa nu este nimic mai mult decat o diode Zener cu o valoare
convenabila alimentata printr-un rezistor de balast de pe alimentarea generala.
Asa numitul sistem de comparare alcatuit din LM714 da comanda ce
actioneaza blocul de comutare. BLocul de comutare este realizat dintr-un releu
care in urma comenzii primite se atrage si prin contactele acestuia inchide circuitul
becului la tensiunea retelei permitandui aprinderea.
Pornind de la acest sablon se pot realiza mai multe variatii ale acestei
aplicatii,astfel fotorezistor poate fi inlocuita cu termistor sau fototranzistor facand
ca montajul sa devina dependent de alta marime variabila, sau poate fi inlocuit de
o marca tensiometrica, montajul devenind dependent de exercitarea unei presiuni
sau tensiuni mecanice.Releul comutator poate fi unul cu o singura ramura de
contacte (sau chiar cu doua dar folosita una singura) care sa aprinda un bec sau
unul cu doara ramuri care sa comute intre doua becuri colorate de exemplu. In loc
de bec desigur se poate folosi aproape orice tip de dispozitiv: ventilator, electrovalva, poma de aer, de apa, etc.

3.SCHEMA ELECTRICA

Schema electrica s-a construit in jurul unei aplicatii tipice a circuitului

integrat LM 741 asa numitul comparator neinversor cu histerezis. R1, R2 si R3
formeaza un ansamblu (o punte) care asigura atacul comparatorului cu variatia
semnalului tradus din flux luminous in electric. Ca fotorezistor s-a ales BPW21R
cu coeficient de variatie negative deoarece rezistenta electrica e comparabila cu .
Pe pinul 4 se aplica tensiunea de referinta necesara comparatorului.
Condensatorul
are rolul de a decuple fata de masa pinul 4 de intrare (-) in
comparator.

Comparator neinversor cu histerezis

Potentiometrul sau rezistorul semireglabil are rolul de a face posibila
ajustarea sensibilitatii fotoelementului pentru a declansa mecanismul la un anumit
nivel al fluxului luminos.

Rezistoarele R4,R5 au rolul in polarizarea tranzistorului T pentru

alimentarea releului.
In momentul in care se modifica starea logica a bitului de comanda,
curentul debitat este insa destul de mic si deci insufficient pentru controlul releului
fiind necesara o amplificare a acestui curent.
Tranzistorul T are asadar jonctiunea baza-emitor polarizata dar este
necesara si polarizarea jonctiunii baza-colector pentru a capta golurile electronice
produse la polul pozitiv al sursei releului si a realiza astfel amplificarea necesara.

Acest rol revine diodei D1. Rolul sau este de a asigura deci un potential negativ pe
colectorul lui T,dar si de a dirija curentului de colector catre releu, rezistenta opusa
de ea pe traseul (in sensul de neconductie) fiind mult mai mare decat cea a

releului. Acest curent de dupa amplificare ar trebui sa ajunga la o valoare

suficienta pentru deschideerea releului.

CIRCUITUL INTEGRAT LM741

Circuitul integrat LM 741 contine patru comparatoare independente si un

etaj comun de alimentare. Iesirea este clasa A transistor cu colector in gol.
Timpul de raspuns la semnal mare, de 0,3 us satisface cerintele de
compatibilitate cu circuitele TTL pentru aplicatii industriale.
Caracteristici notabile:
Tensiuni de alimentare:
- sursa simpla 2 V 36 V
-sursa dubla

1V

18 V

Curent de alimentare:
- 0,8 mA independent de U alim
Tensiunea de saturatie: 250 mv la 4 mA
Iesirea compatibila cu TTL,DTL,MOS si CMOS
Tensiunea de offset si curentii de intrare redusi
Configuratia terminalelor:

Schema electrica interna a LM 741

Caracteristici electrice:

Senzorul de umiditate

Detalii
EC-5 este un senzor compact (numai 5 cm lungime si 0,5 cm grosime) usor de instalat, ce
poate fi lasat in sol, sau in mediu lichid, in incinte sub presiune care nu au temperature inalta,
perioade indelungate de timp. 10HS este similar cu EC-5, insa avand o lungime de 10 cm, masoara un
volum de sol mai reprezentativ. Acesti senzori sunt la un cost redus, ceea ce permite o monitorizare in
multe puncte a suprafetei sau coloanei destinata monitorizari.
EC-TM masoara simultan cu umiditatea si temperatura acestuia. Are electrozi de 5 cm luncime,
ca si EC-5. 5TE este un produs mai nou decat EC-TM si masoara simultan umiditatea, temperatura si
conductivitatea electrica a mediului poros in care este instalat (in principal in soluri si substrate de
crestere a plantelor).
MPS-1 determina potentialul de suctiune a apei in solul in care este instalat, prin masurarea
umiditatii unei placi ceramice cu curba de retentie cunoscuta, aflata in echilibru cu solul inconjurator.

Sistem de pompare amplasat la capatul conductelor

Senzorii montati pe conducte si in camine transmit informatii despre functionarea
retelelor prin reteaua GSM, direct la dispeceratul Aquatim, unde sunt vizualizate pe monitorul
unui calculator.

Sistemul existent de monitorizare a retelei de apa a fost extins la 32 puncte fixe de masura si
sase puncte itinerante de control, printr-o importanta investitie finalizata anul acesta. Acelasi
sistem a fost implementat si pe reteaua de canalizare. La zece statii de pompare a apelor uzate
este urmarita on-line functionarea pompelor, putand fi sesizate avariile, dar si inundarea

caminului sau patrunderea prin efractie. In reteaua de apa sunt monitorizate presiunea, debitul si
sensul de curgere. Sistemul semnaleaza imediat aparitia avariilor, reducand timpul de interventie
si de rezolvare a acestora.Mentinerea unei presiuni constante in sistem este foarte importanta,
deoarece calitatea apei este in stransa corelatie cu presiunea si cu sensul de circulatie. Orice
diferenta de presiune din sistem duce la schimbarea sensurilor de curgere si la antrenarea
suspensiilor din conducte. Un alt parametru urmarit automat, cu impact asupra sigurantei
consumatorilor este concentratia de clor din apa din reteaua de distributie. Pe langa rolul de
monitorizare si control imediat, sistemul ne ajuta si la previzionarea investiitiilor pentru
reabilitarea portiunilor de retea unde apar frecvent defecte.
RELEUL
Din punct de vedere constructiv releul este compus dintr-un numar n de
contacte care sunt inchise sau deschise cu ajutorul unor armaturi ce sunt astrase sau
respinse de n bobine strabatute de curentul de comanda.
Asadar este un dispozitiv electromagnetic capabil sa comute sau sa intrerupa
un circuit in urma unei comenzi externe sub forma unui impuls de tensiune.La un releu
obisnuit,de uz general,starea circuitului se mentine atata timp cat este prezneta
comanda.Exista insa si varietati de relee,mai complexe,care raman anclansate pana la
aparitia unei comenzi,fie electrica fie mecanica.

Schema principiala a unui releu simplu:1 n pini alimentare 1 n

pini semnal

Releul utilizat in montaj

4.DIAGRAMA DE DEFECTARE

Diagrama analizeaza functionarea circuitului si prezinta etapele verificarii functionarii

acestuia.
Verific device
exterior (cu
fotorezistenta in
regim de
noapte)

LED
aprins?

Circuit

Se verifica

functional

LED-ul verde on/of

Exista U pe
LED on/off?

Se verifica
BD135

Schimb
LED.

T1

BD135
functional?

Schimb BD135

T1

Verific LM 741

LM 339

Schimb
LM 741

Schimb
P1

P1

Verific P1

Verific RELEUL
Schimb RELEUL
Verific REZISTENTELE
Schimb REZISTENTE
Verific condensatoare si
fotorezistenta iar daca nu
functioneaza se vor
schimba!

5.LISTA COMPONENTE SI CALCUL ECONOMIC

Nr.
Crt.
1.
2.
3.
4.
5.
7.

Indicativul
componentei
R1
R2
R3
R4
R5
P1

8.

R6

9.

Fr

10.
14.

C1
Releu

15.
16.
17.

LED
T
C.I.
TOTAL

Detalii

Valoare

Rezistor
Rezistor
Rezistor
Rezistor
Rezistor
Rezistor
semireglabil
Rezistor
Fotorezistenta
FR12/100K
Condensator
Releu
Led
Tranzistor
Circuit
integrat
19.77

10 K
470
470
100 K
1 K
10 K

Nr.
bucati
1
1
1
1
1
1

Pret
RON
0.56
0.40
0.40
0.40
0.65
0.80

220

0.5

100
K
100nF
Alim
15V/250V
60W/220V
BD 135
LM 741

6.1

1
1

1
1.17

1
1
1

0.50
0.80
8.35

6.Schema cablaj
Realizarea traseelor intre componentele electronice se va face prin generarea
automata dupa realizarea schemei in programul Pad2Pad. Acesta va genera multiple
variante de traseu cu posibilitatea alegerei aranjarii pieselor pe o dimensiune a placii de
cablaj definite initial. Se va alege varianta cea mai simpla de realizare a traseelor si se
va printa in vederea transpunerii pe latura de cablaj sau prelucrare digital numerica.

Cablaj de testare

Cablaj cu planul de montaj al pieselor

Realizarea cablajului
Procesul tehnologic de realizare al cablajului imprimat,influentat
de conditiile de unicat si de laborat, parcurge urmatoarele etape:
- Alegerea tipului de cablaj brut potrivit (in functie de grosime,de
numarul de straturi de cupru etc.);
- Debitarea cablajului la dimensiunea necesara realizarii circuitului;
- Determinarea pozitiei tuturor perforatiilor,indiferent de scopul
acestora (gauri pentru terminale,de trecere,de prindere a diverselor
repere) ce trebuiesc sa apara pe cablaj;
- Gaurirea placii de cablaj pe baza punctelor rezultate anterior;
- Slefuirea si decaparea placii;
- Realizarea contururilor din jurul gaurilor cu cerneala serigrafica,adusa
in prealabil la un grad de vascozitate care sa permita folosirea sa intrun compas cu capat trasor;
- Realizarea traseelor pe baza schitei de baza,prin unirea pastilelor
realizate anterior cu cerneala folosind un trasor de linie;
- Uscarea stratului de cerneala aplicat;
- Cordarea placii de cablaj cu clorura ferica.
-

Curatarea placii iesite de la corodat cu apa din abundenta iar apoi

inlaturarea cu dizolvant a cernelei.

- Aplicarea unui strat de pasta decapanta peste traseele obtinute

anterior;
-

Aplicarea unui strat de costiror peste traseele de cablaj;

- Inlaturarea surplusului de pasta decapanta;

- Implantarea si lipirea pieselor.

7.BIBLIOGRAFIE

1.

Circuite integrate analogice, R.Rapeanu,O.Chirica erc.Editura tehnica 1983

2.

Circuite integrate liniare, M.Bodea,A.Vatasescu etc.-Editura

Tehnica 1985

3.

Circuite integrate liniare, amplificari operationali,Ioan

Dragu,Ion Mihail Iosiv-Editura Militara 1981

4.

www.nat.com

5.

www.motorola.com

6.

www.semiconductors.philips.com

7.

http://www.ibfriedrich.com
