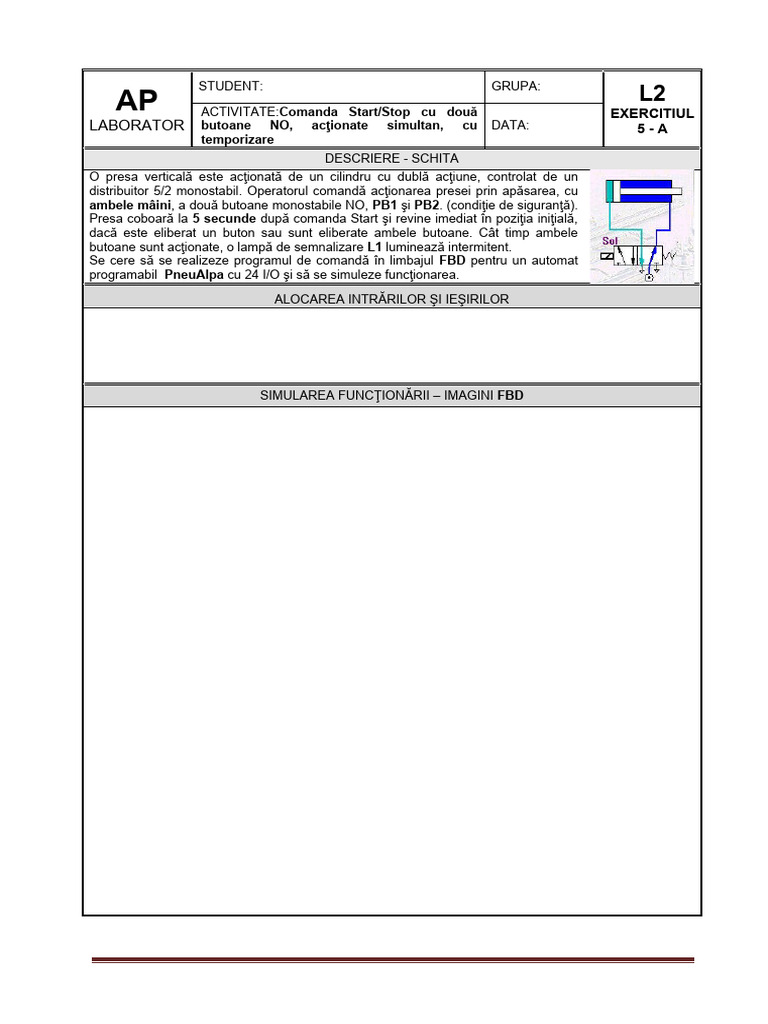

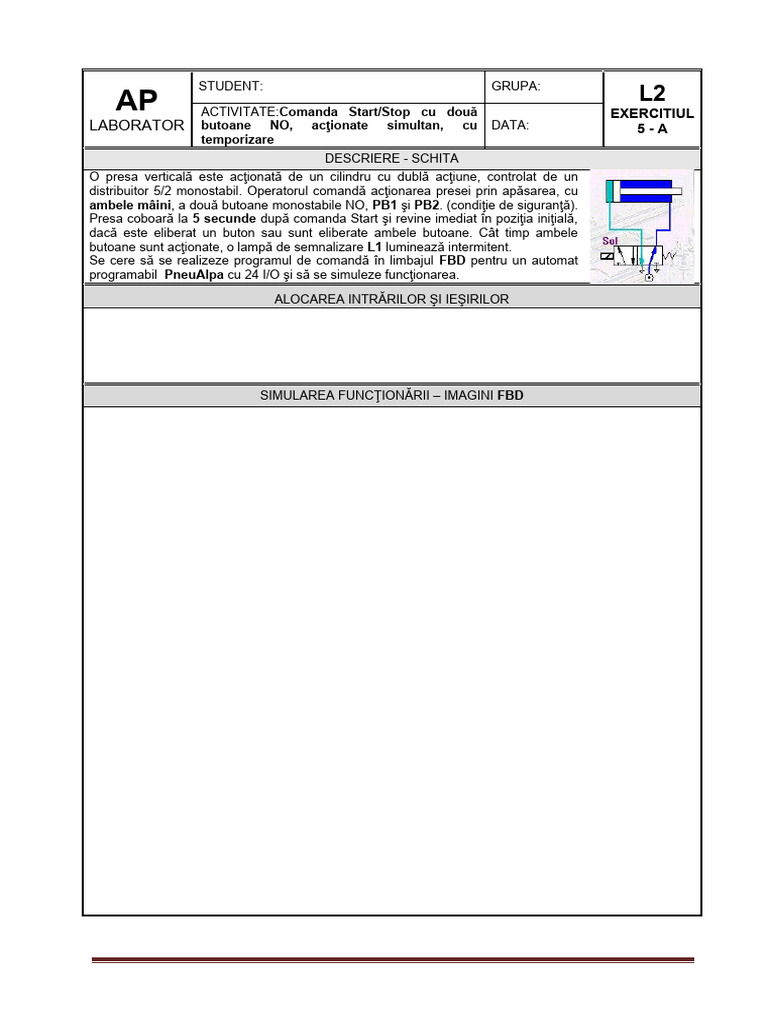

STUDENT: GRUPA:

AP L2
ACTIVITATE:Comanda Start/Stop cu două EXERCITIUL
LABORATOR butoane NO, acţionate simultan, cu DATA: 5-A
temporizare
DESCRIERE - SCHITA
O presa verticală este acţionată de un cilindru cu dublă acţiune, controlat de un
distribuitor 5/2 monostabil. Operatorul comandă acţionarea presei prin apăsarea, cu
ambele mâini, a două butoane monostabile NO, PB1 şi PB2. (condiţie de siguranţă).
Presa coboară la 5 secunde după comanda Start şi revine imediat în poziţia iniţială,
dacă este eliberat un buton sau sunt eliberate ambele butoane. Cât timp ambele
butoane sunt acţionate, o lampă de semnalizare L1 luminează intermitent.
Se cere să se realizeze programul de comandă în limbajul FBD pentru un automat
programabil PneuAlpa cu 24 I/O şi să se simuleze funcţionarea.
ALOCAREA INTRĂRILOR ŞI IEŞIRILOR

SIMULAREA FUNCŢIONĂRII – IMAGINI FBD

 AP
STUDENT: GRUPA: L2
EXERCITIUL
LABORATOR ACTIVITATE: Utilizarea funcţiei BOOLEAN DATA: 5-B
DESCRIERE
Să se simuleze deschiderea unui seif aflat într-o bancă. La acesta poate avea acces atât soțul cât și
soția, fiecare dintre ei având o cheie proprie și diferită de celelalte. Pentru ca accesul să se facă în
orice moment banca are doi angajați care lucrează în schimburi, fiecare având o cheie proprie și
diferită de celelalte. Seiful se deschide doar dacă există o cheie a soților și o cheie a angajaților.
Cheile se simulează prin butoane, iar deschiderea seifului cu un LED. Se va folosi funcția „BOOLEAN”

Se cere să se realizeze programul de comandă în limbajul FBD pentru un automat programabil

PneuAlpa cu 24 I/O şi să se simuleze funcţionarea.
ALOCAREA INTRĂRILOR ŞI IEŞIRILOR

SIMULAREA FUNCŢIONĂRII – IMAGINI FBD

 AP
STUDENT: GRUPA: L2
ACTIVITATE: Utilizarea UP/DN Counter şi a EXERCITIUL
LABORATOR temporizărilor
DATA: 5-C
DESCRIERE
Într-un supermarket există o casă principală care lucrează permanent indiferent de numărul de
cumpărători din magazin și două case secundare care se deschid în funcție de numărul de clienți.
Funcționarea caselor secundare este condiționată de funcționarea casei principale. Dacă numărul de
clienți la casă este de cel puțin 4, după 10 secunde se deschide a doua casă, iar dacă numărul total de
clienți ajunge la 7, o sonerie este activată timp de 3 secunde și se deschide a treia casă după 10
secunde. Indicații: Se va utiliza funcția UP/DN Counter și se vor utiliza ca ieșiri leduri pentru funcționarea
caselor.

Se cere să se realizeze programul de comandă în limbajul FBD pentru un automat programabil

PneuAlpa cu 24 I/O şi să se simuleze funcţionarea.
ALOCAREA INTRĂRILOR ŞI IEŞIRILOR

SIMULAREA FUNCŢIONĂRII – IMAGINI FBD
