7.

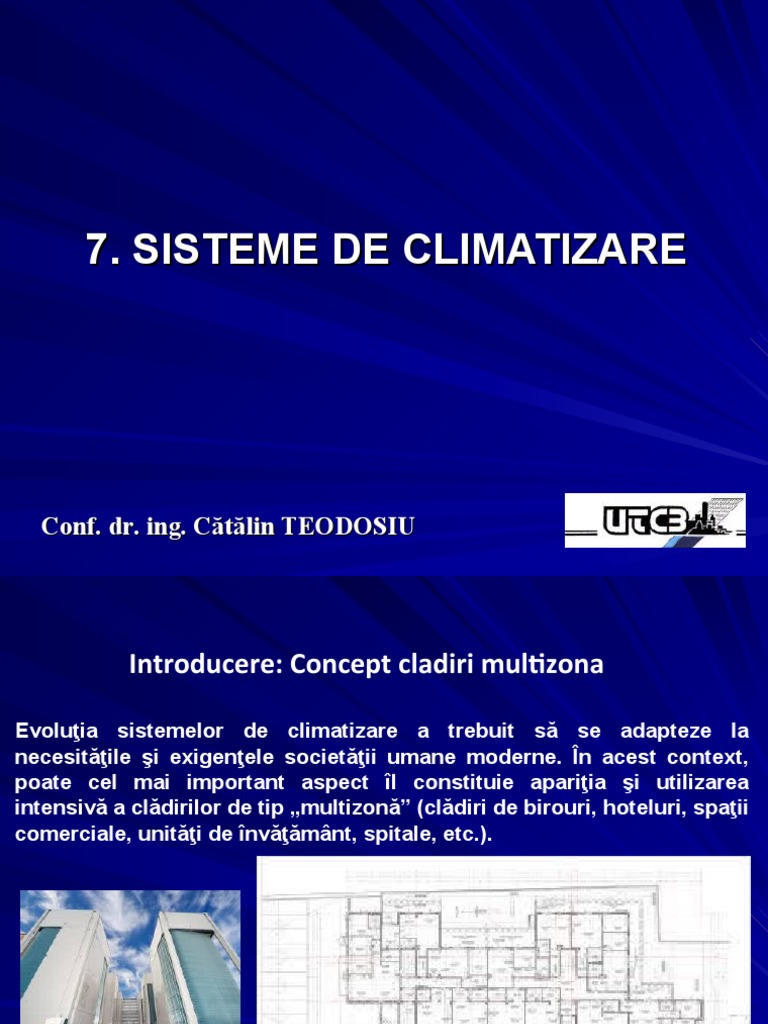

SISTEME DE CLIMATIZARE

Conf. dr. ing. Cătălin TEODOSIU

 Introducere: Concept cladiri multizona

Evoluţia sistemelor de climatizare a trebuit să se adapteze la

necesităţile şi exigenţele societăţii umane moderne. În acest context,
poate cel mai important aspect îl constituie apariţia şi utilizarea
intensivă a clădirilor de tip „multizonă” (clădiri de birouri, hoteluri, spaţii
comerciale, unităţi de învăţământ, spitale, etc.).

2
 Introducere: Concept cladiri multizona

Trebuie să se menţioneze că prin conceptul de „zonă” se înţelege,

din perspectiva climatizării, un spaţiu dintr-o clădire unde trebuie
să existe posibilitatea de control individual al condiţiilor interioare
(temperatură şi eventual umiditate), independent de condiţiile
menţinute în alte spaţii din clădirea respectivă (camerele de hotel
reprezintă cel mai bun exemplu în acest sens).

Zona
climatizare

3
 Introducere: Concept cladiri multizona

În consecinţă, soluţiile de sisteme de climatizare trebuie să fie

capabile să răspundă acestei cerinţe, respectiv trebuie să
garanteze asigurarea (simultană) de condiţii interioare conform
cerinţelor din fiecare zonă climatizată, chiar dacă clădirea conţine
un număr foarte mare de astfel de zone.

4
Clasificare sisteme de climatizare

a) instalaţii „numai aer” (sisteme centralizate)

b) instalaţii „aer-apă” cu aparate terminale

c) instalaţii in detenta directa (aer-agent frigorific)

d) instalaţii hibride
(aer-agent frigorific-apa)

5
a) Instalaţii „numai aer” (sisteme centralizate)

1 zonă
1 canal cu debit de aer constant
mai multe zone

1 canal cu debit de aer variabil (VAV – Variable Air Volume)

2 canale cu debit de aer constant sau variabil

6
b) Instalaţii „aer-apă” cu aparate terminale

aparate terminale de tip climaconvectoare (aparate cu inducţie)

aparate terminale de tip grinzi de răcire

aparate terminale de tip ventiloconvectoare

pompe de caldura in bucla de apa

7
c) instalatii in detenta directa

aparate de fereastra

dulapuri de climatizare

aparate cu unitati separate (SPLIT, MULTISPLIT)

sisteme VRV (VRF)

8
d) instalaţii hibride (aer-agent frigorific-apa)

sisteme HVRF

9
Instalaţii „numai aer” (sisteme centralizate)

1 canal cu debit de aer variabil (VAV – Variable Air Volume)

ROOF
CENTRALA TOP AER
TRATARE

Fig. 4.2 Instalaţie de climatizare cu 1 canal cu debit de aer variabil

10
Instalaţii „aer-apă” cu aparate terminale

11
 Instalaţii „aer-apă” cu aparate terminale

Grinzi de răcire
- reprezintă o soluţie modernă pentru climatizarea spaţiilor, devenind o
alternativă la soluţia cu ventiloconvectoare.

- lungime: 150…400 mm

- înălţime: 200…250 mm

- putere frigorifică: …250 W/m (apă la

15°C)

12
Există două tipuri constructive:

 grinzi de răcire „convective” constituite dintr-un schimbător de căldură (baterie de

răcire), aerul circulând prin convecţie naturală

-evitare condensare: funcţionare cu apă la 16…20°C

-putere frigorifică: 75…200 W/m (ecart aer/apă: 10°C), depinde de numărul de

rânduri de ţevi

-avantaje: funcţionare silenţioasă şi viteză de difuzie aer foarte redusă

- dezavantaje: putere frigorifică relativ limitată, introducere aer proaspăt prin alt
sistem, colmatare schimbător de căldură

13
 grinzi de răcire ventilate sau cu inductie, conceptul anterior fiind ameliorat prin
prevederea unei alimentari cu aer primar

- viteză mare aer primar pentru asigurarea fenomenului de inducţie (presiune în

canalele de aer: 150…200 Pa); consecinţe: debit de aer recirculat mărit deci putere
frigorifică mai mare faţă de varianta „convectivă”

- putere frigorifică: …250 W/m (ecart aer/apă: 10°C)

-opţional: serpentină cu apă caldă

- avantaje: funcţionare silenţioasă şi viteză de difuzie aer foarte redusă; încălzire aer
posibilă; nu este nevoie de un sistem suplimentar pentru ventilare (introducere aer
proaspăt)

- dezavantaje: colmatare schimbător de căldură

14
 Instalaţii „aer-apă” cu aparate terminale

Ventiloconvectoare

• verticale carcasate cu montaj aparent pe perete sau pe pardoseală

• verticale necarcasate cu montaj îngropat (încastrate în elemente de construcţie)
• orizontale carcasate cu montaj aparent pe plafon (cu posibilitate de montare
şi pe colţ)
• orizontale necarcasate cu montaj îngropat (încastrate în elemente de
construcţie, în acest caz, în plafonul fals)
• orizontale necarcasate, racordabile la tubulatură (montaj în plafonul fals)
• speciale de perete (montaj aparent)
• tip casetă (montaj în plafon fals)

15
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte (funcţionare vara)

16
Instalaţie cu ventiloconvectoare cu 2 conducte echipate cu vane cu 3 căi (comutare centrală)
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte (funcţionare iarna)

17
Instalaţie cu ventiloconvectoare cu 2 conducte echipate cu vane cu 3 căi (comutare centrală)
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte

18
Instalaţie cu ventiloconvectoare cu 2 conducte echipate cu vane cu 2 căi (comutare centrală)
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte (cu pompa cu debit variabil)

19
Instalaţie cu ventiloconvectoare cu 2 conducte echipate cu vane cu 2 căi (comutare centrală)
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte (cu grupuri frigorifice reversibile)

Functionare vara

20
Ventiloconvectoare cu 2 conducte echipate cu vane cu 3 căi (fără comutare centrală)
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte (cu grupuri frigorifice reversibile)

Functionare iarna

21
Ventiloconvectoare cu 2 conducte echipate cu vane cu 3 căi (fără comutare centrală)
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte (zone multiple)

22
Ventiloconvectoare cu 2 conducte echipate cu vane cu 2 căi (comutare centrală pe zonă)
Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte (zone multiple)

23
Ventiloconvectoare cu 2 conducte echipate cu vane cu 2 căi (cu pompă de zonă)
Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 4 conducte

24
Ventiloconvectoare cu 4 conducte echipate cu 2 vane cu 2 căi
Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 4 conducte

25
Ventiloconvectoare cu 4 conducte echipate cu 2 vane cu 3 căi
Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 4 conducte (recuperare de căldură la grupul frigorific)

26
 Cele mai uzuale scheme de sisteme de climatizare cu
ventiloconvectoare sunt urmatoarele:

a) ventiloconvectoare in recirculare 100% + aer proaspat separat printr-

un sistem centralizat cu canale de aer si guri de introducere, folosindu-
se centrala de tratare a aerului pentru aerul proaspat cu baterie de
incalzire si baterie de racire
centrala de tratare aer (proaspat)
aer evacuat
ventilator de evacuare
aer incalzit/racit VCV

aer ventilare
(proaspat),
ventiloconvector
incalzit/racit CTA

Zona climatizata
aer recirculat

27
 Cele mai uzuale scheme de sisteme de climatizare cu
ventiloconvectoare sunt urmatoarele:

b) ventiloconvectoare cu functionare in amestec: aer interior + aer

exterior (proaspat), adus printr-un sistem centralizat cu canale de aer la
ventiloconvectoare, folosindu-se centrala de tratare a aerului pentru
aerul proaspat cu baterie de incalzire si baterie de racire

centrala de tratare aer (proaspat)

aer aer evacuat
proaspat
ventilator de evacuare
aer incalzit/racit VCV

ventiloconvector

Zona
climatizata
amestec: aer proaspat +
aer interior (recirculat) aer recirculat

28
 Instalaţii „aer-apă” cu ventiloconvectoare

Avantaje

• reglare individuală pentru temperatură şi uşurinţa reglării la nivelul aparatului

(ventiloconvector) pentru utilizator
• fiabilitate ridicată şi durată de viaţă mare
• preţul unui ventiloconvector depinde în mică măsură de puterea sa, de aceea
se recomandă supradimensionarea aparatelor pentru a anticipa eventuale
creşteri viitoare ale sarcinilor termice din spaţiile deservite
• reglarea debitelor de aer şi de apă permit o mare supleţe în funcţionare

Dezavantaje
• nu se asigură controlul umidităţii aerului interior
• nivelul de zgomot este relativ ridicat datorită prezenţei ventilatorului (30…65
dB(A) - în funcţie de turaţia ventilatorului şi creşte odată cu îmbătrânirea
aparatului
• relativa simplitate a instalării poate constitui un inconvenient deoarece
permite unui personal necalificat de a efectua montajul (de multe ori
necorespunzător)
29
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 2 conducte

Avantaje
• cost de investiţie redus
• flexibilitate: se poate integra cu uşurinţă în clădiri vechi, neocupând
spaţii mari pentru trecerea conductelor de apă şi canalelor de aer
(constituie astfel o soluţie pentru clădirile cu înălţime redusă)

Dezavantaje

• necesită o zonare raţională a clădirii (sarcinile termice ale încăperilor din

aceeaşi zonă trebuie să fie practic egale şi în nici un caz opuse – răcire/încălzire)
• alegere dificilă uneori a temperaturii de comutare cald/frig (iarnă/vară)

30
 Instalaţii „aer-apă” cu ventiloconvectoare
Instalaţii „aer-apă” cu 4 conducte

Avantaje
• sistemul este caracterizat printr-o mare flexibilitate în funcţionare deoarece
fiecare ventiloconvector funcţionează independent (este posibil să se încălzească
anumite încăperi şi răci altele în acelaşi timp, situaţie frecventă primăvara sau
toamna)
• nu există comutare între surse (căldură/frig)
• nu este necesară zonarea clădirii
• reglarea este simplificată şi întreţinerea uşoară
• circuitele de apă caldă şi de apă răcită sunt complet separate
(în cazul aparatelor cu 2 baterii)

Dezavantaje
• cost de investiţie ridicat faţă de sistemele cu ventiloconvectoare cu 2 conducte
(aparatele sunt mai scumpe, sunt necesare 2 reţele de distribuţie, 2 pompe, 2
vase de expansiune, dublarea vanelor de reglare, etc.)
• spaţiu necesar mai mare (ventiloconvectoarele sunt mai voluminoase,
conducte mai multe, etc.)
31
Instalaţii „aer-apă” cu aparate terminale

Pompe de caldura in bucla de apa

32
 Instalaţii „aer-apă” cu
pompe de caldura in bucla de apa

Pompe circulaţie (buclă de apă)

Sursă încălzire

Pompe de căldură în buclă de apă

Agent termic
(apă caldă)

Automatizare
Sursă răcire (turn de răcire)

Încărcare circuit (buclă de apă)

33
Instalaţii ȋn detentă directă (aer-agent frigorific)

Sisteme VRV (VRF)

VRV: VARIABLE REFRIGERANT VOLUME

VRF: VARIABLE REFRIGERANT FLOW

34
 Sisteme VRV (VRF)
Sistemul VRF asigura confortul termic
(racire, dezumidificare, incalzire aer) in
spatiile in care sunt montate.

Domenii de utilizare:

Cladiri cu multe incaperi (zone):

- cladiri de birouri

- hoteluri

- spatii comerciale

- spitale

- alte spatii
(restaurante, baruri, discoteci, etc.)

35
Instalaţii ȋn detentă directă (aer-agent frigorific)

Sisteme VRV (VRF)

Schemă funcțională
sistem de climatizare cu debit variabil de agent frigorific „2 țevi”

Unități interioare Unitate exterioară

Schimbătoare de căldură (cu ventilator)

LEV - linear expansion valve

Schimbător de căldură (cu ventilator)

(unităţi interioare)

(unitate exterioară)
Compresor
„distribution joint”
Vană cu 4 căi

36
 FUNCTIONARE – MOD RACIRE (SISTEM VRF 2 TEVI)

Principiul de functionare al sistemelor VRF este asemanator sistemelor

multisplit, cu particularitatea ca unitatile interne sunt prevazute cu ventile de
reglare pentru debitul de agent frigorific (ceea ce permite reglarea puterii
termice racire/incalzire in functie de necesitatile zonei in care este amplasata
unitatea interna):
COMPRESOR – aspira agentul frigorific sub forma de gaz (vapori) la presiune si temperatura joasa si il
comprima pana la o presiune si temperatura inalta

CONDENSATOR – agentul frigorific sub forma de vapori la presiune si temperatura inalta (datorita
compresorului) condenseaza si cedeaza astfel caldura preluata din spatiul racit (incapere) aerului exterior

VANA DE EXPANSIUNE UNITATE EXTERNA – rolul acesteia este de a reduce presiunea (si temperatura) de la
nivelul de condensare la cel de vaporizare
VANA DE EXPANSIUNE UNITATE INTERNA – regleaza debitul de agent frigorific prin unitatea interna in
functie de necesarul de racire/incalzire al incaperii in care este montata unitatea interna

VAPORIZATOR – agentul frigorific sub forma de lichid (de la condensator) primeste caldura de la aerul
interior si fierbe, in timp ce aerul din spatiul deservit de unitatea interna se raceste (eventual se si usuca)

VENTILATOR UNITATE INTERNA – aspira aerul din incapere si il trece prin unitatea interna, iar dupa
racirea/incalzirea acestuia, il refuleaza in incapere

VENTILATOR UNITATE EXTERNA – asigura circulatia aerului exterior prin unitatea externa, marind
capacitatea de racire/incalzire a agentului frigorific din sistemul VRF

VANA CU 4 CAI – permite functionarea in sistem “pompa de caldura” (mod incalzire)

37
 FUNCTIONARE – MOD INCALZIRE (SISTEM VRF 2 TEVI)

In mod incalzire se inverseaza circulatia agentului frigorific din sistemul VRF

cu ajutorul vanei cu 4 cai:
agentul frigorific va vaporiza in unitatea exterioara (condensatorul devine
vaporizator) primind caldura de la aerul exterior si va condensa in unitatile
interioare (vaporizatoarele devin condensatoare), cedand caldura primita
aerului interior, asigurand astfel incalzirea acestuia.

Obs. Sistemul VRF 2 tevi NU poate furniza simultan frig si caldura la

unitatile interne deservite de aceleasi unitati externe.

38
Instalaţii ȋn detentă directă (aer-agent frigorific)

Sisteme VRV (VRF)

Schemă de principiu
sistem de climatizare cu debit variabil de agent frigorific „3 țevi”

Unitate exterioară

Agent frigorific
lichid

Agent frigorific gaz

(temperatură şi presiune
reduse)

Agent frigorific gaz

(temperatură şi presiune
ridicate)

Stop Încălzire Răcire Încălzire Răcire Încălzire

Kit cu electrovană Unităţi interioare

39
 SISTEM VRF 3 TEVI

exista 3 racorduri de agent frigorific la unitatile externe (se recupereaza

caldura extrasa din incaperile racite pentru incaperile incalzite).

legatura dintre unitatile externe si fiecare unitate interna

(sau grup de unitati interne) este realizata prin racorduri
speciale care contin kituri cu electrovane de agent
frigorific

Obs. Sistemul VRF 3 tevi poate furniza simultan frig si caldura la unitatile interne
deservite de aceleasi unitati externe, cu o eficienta energetica ridicata

40
 Sisteme VRV (VRF)
PARAMETRI:

Sarcina racire (kW, HP)

Sarcina incalzire (kW, HP)

EER (racire)

COP (incalzire)

Presiune disponibila (Pa) Nivel de zgomot (dBA)

41
 Sisteme VRV (VRF)
UNITATI INTERIOARE

- unitati interioare de perete

- unitati interioare tip caseta

- unitati interioare pt. pardoseala sau plafon

- unitati interioare racordabile la tubulatura

42
 Sisteme VRV (VRF)

- lungime maxima circuit ag. frigorific unitate exterioara / unitate interioara (L 1)

- diferenta maxima de lungime intre racordul cel mai apropiat si cel mai
indepartat de primul joint de distributie (L2 – L3)
- lungime maxima circuit principal LA + LB + …
- lungime maxima racorduri unitati interioare – joint de distributie (1, 2, …,)
- lungime maxima circuit ag. frigorific, inclusiv racorduri (1+2+…+L 1+A+B+LF+LG+H)
43
 Sisteme VRV (VRF)

- diferenta maxima de nivel unitate externa / unitate interna, cand unitatea

externa este montata mai sus decat cea interioara (H1)
- diferenta maxima de nivel unitate externa / unitate interna, cand unitatea
externa este montata mai jos decat cea interioara (H1)
- diferenta maxima de nivel intre unitatile interne (H2)

- diferenta maxima de nivel intre unitatile externe (H3)

44
 Sisteme VRV (VRF)

Grad de incarcare recomandat: 50-130%

45
Instalaţii hibride (aer-agent frigorific-apa)

Sisteme HVRF

control centralizat (automatizare)

unități exterioare
de tip VRV(VRF)

conducte circuit hidraulic (apă)



conducte agent frigorific

„HBC – Hybrid Branch Controller”

unități interioare

control la distanță (automatizare)

46
Instalaţii hibride (aer-agent frigorific-apa)

Sisteme HVRF



HBC principal Sub HBC

Conducte suplimentare
agent frigorific
(pentru echilibrare)
HBC principal

47
