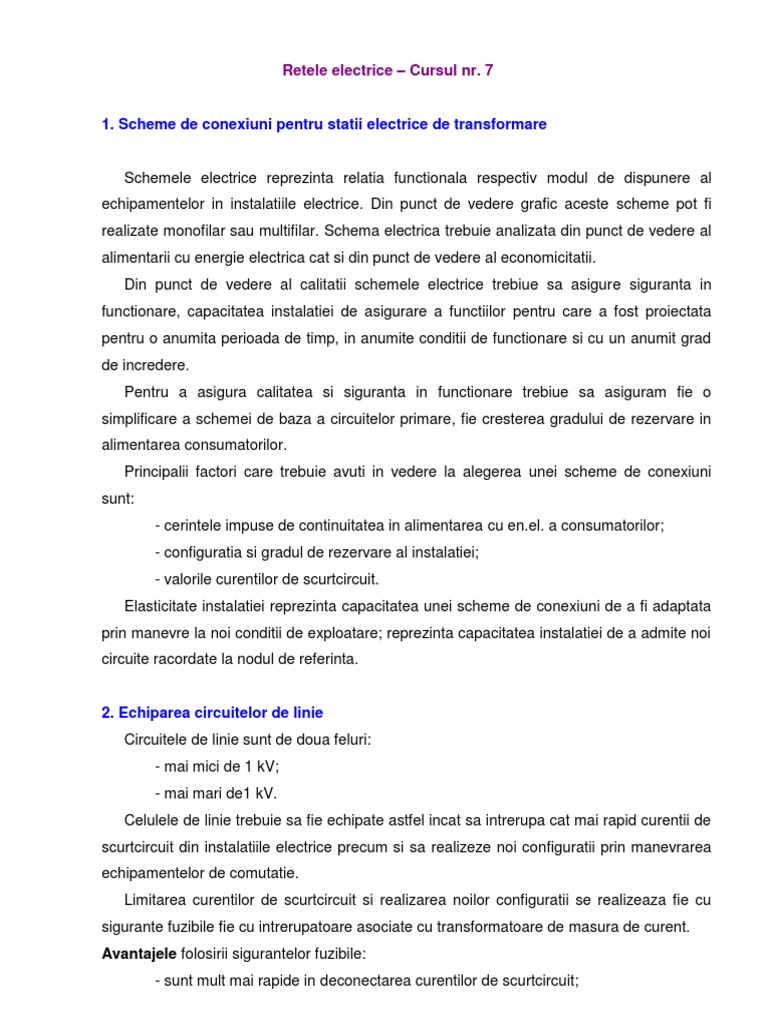

Retele electrice Cursul nr. 7 1.

. Scheme de conexiuni pentru statii electrice de transformare Schemele electrice reprezinta relatia functionala respectiv modul de dispunere al echipamentelor in instalatiile electrice. Din punct de vedere grafic aceste scheme pot fi realizate monofilar sau multifilar. Schema electrica trebuie analizata din punct de vedere al alimentarii cu energie electrica cat si din punct de vedere al economicitatii. Din punct de vedere al calitatii schemele electrice trebiue sa asigure siguranta in functionare, capacitatea instalatiei de asigurare a functiilor pentru care a fost proiectata pentru o anumita perioada de timp, in anumite conditii de functionare si cu un anumit grad de incredere. Pentru a asigura calitatea si siguranta in functionare trebiue sa asiguram fie o simplificare a schemei de baza a circuitelor primare, fie cresterea gradului de rezervare in alimentarea consumatorilor. Principalii factori care trebuie avuti in vedere la alegerea unei scheme de conexiuni sunt: - cerintele impuse de continuitatea in alimentarea cu en.el. a consumatorilor; - configuratia si gradul de rezervare al instalatiei; - valorile curentilor de scurtcircuit. Elasticitate instalatiei reprezinta capacitatea unei scheme de conexiuni de a fi adaptata prin manevre la noi conditii de exploatare; reprezinta capacitatea instalatiei de a admite noi circuite racordate la nodul de referinta. 2. Echiparea circuitelor de linie Circuitele de linie sunt de doua feluri: - mai mici de 1 kV; - mai mari de1 kV. Celulele de linie trebuie sa fie echipate astfel incat sa intrerupa cat mai rapid curentii de scurtcircuit din instalatiile electrice precum si sa realizeze noi configuratii prin manevrarea echipamentelor de comutatie. Limitarea curentilor de scurtcircuit si realizarea noilor configuratii se realizeaza fie cu sigurante fuzibile fie cu intrerupatoare asociate cu transformatoare de masura de curent. Avantajele folosirii sigurantelor fuzibile: - sunt mult mai rapide in deconectarea curentilor de scurtcircuit;

- pret de cost scazut; Dezavantaje: - nu permit realizarea manevrelor in instalatiile cu sarcini ridicate .
U1kV IP SF IA SF IA SB

l1

l2

l3

l4

Linia 1: nu permite relizarea manevrelor; Linia 2: pentru a realiza manevre pe celula de linie SF pot fi asociate unui intrerupator cu parghie care permite realizarea deconectarii celuluei de linie. Protectia este asigurata de SF. Linia 2 prezinta dezavantajul ca nu poate realiza o protectie la curenti de suprasarcina. De aceea SF si intrerupatorul cu parghie sunt inlocuite cu un intrerupator automat, cu rol de protectie a consumatorilor la curenti de suprasarcina. Dezavantajul este acela ca in cazul in care se doreste realizarea unor reparatii la intrerupatorul automat trebuie scoasa de sub tensiune intreaga instalatie.
U>1kV SB SF SB SF SS l1 l2 l3 SB I TC SL SB SB I I SPI SPI SPL

TC TC SL l41 l42

Linia1 :acest mod de echipare a celulelor de linie este permisa la MT., insa nu se pot realiza manevre in instalatia electrica. Manevrele cu separatoare sunt permise doar in lipsa sarcinii si se realizeaza cu trecerea prin zero (cu intreruperea consumatorilor). Linia 2 : ansamblul separator su sarcina Ss+SF este inlocuit cu I+TC (Linia 3). Intrerupatorul are rol de protectie in caz de scurtcircuit si realizarea manevrelor in cazul curentului de sarcina si suprasarcina. Transformatoartele de masura de curent (TC) au rolul de masura a valorii curentilor din celula de linie si alimentare a protectiilor aferente intrerupatorului.

Linia 3 : separatorul de bare are rolul de separare a zonei in cazul reviziei

la

intrerupator sau la transformatoarele de masura de curent aferente celulei de linie. In cazul in care celula de linie alimenteaza o linie functionand buclat (care permite alimentarea de la ambele capete), celula de linie este alimentata cu un separator suplimentar numit separator de linie.(Linia 41, linia 42). Echiparea celulelor de linie trebuie realizata tinand cont de posibilele interblocaje dintre echipamente. La realizarea manevrelor trebuie sa evitam manevrarea separatoarelor sub sarcina respectiv inchiderea cutitelor de legare la pamant atunci cand linia este sub tensiune. Pentru a pune sub tensiune linia: - se verifica daca separatorul de punere la pamant este deschis; - se inchide separatorul de bare, separatorul de linie si se conecteaza intrerupatorul; Pentru a scoate de sub tensiune linia: - se deconecteaza intrerupatorul, se deschid, pe rand, separatorul de linie si separatorul de bare; ordinea nu este intamplatoare; - se inchide separatorul de punere la pamant. Interblocajele care pot aparea sunt urmatoarele: - blocaj separator- intrerupator; - blocaj separator de linie - separator de punere la pamant; - blocaj separator de linie - intrerupator. 3. Celula generator sau bloc generator- transformator In cadrul centralelor termice generatorul debiteaza la tensiuni cuprinse intre 6-24 kV; acestea (generatoarele) sunt racordate, de regula, prin intermediul unui transformator (bloc generador - transformator). Legatura generator - sistem de bare se realizeza din conductoare rigide capsulate, fie monofazat, fie trifazat. Capsularea se realizeaza in vederea reducerii probabilitatii de avarie pe traseul generador - echipament de comutatie. Intre generator si sistemul de bare se monteaza un intrerupator asociat cu separatorul de bare. Pe traseul generator - separator de bare se amplaseaza cat mai putine echipamente de comutatie, din cauza solicitarilor termice si electrodinamice de valori ridicate. In cazul unui defect in aval de intrerupator aceste va fi deconectat de catre intrerupator, insa in cazul unui defect intre generator si intrerupator, generatorul va fi oprit automat prin intreruperea admisiei a aburului in turbina, insa din cauza inertiei generatorul va debita in continuare pe

defect, singurul mod de reducere al solicitarilor termice si electrodimanice fiind utilizarea ADR-ului (automat de dezexcitare rapida). 4. Echiparea celulelor de transformator Sunt echipate ca si celulele de linie cu separator de bare si transformatoare de masura de curent. In cazul transformatoarelor de curent cu trei infasurari sau a utotransformatoarelor, pe langa aceste circuite primare se mai folosesc separatoare de tranformator (de borne) care au rolul de a permite accesul la intrerupatoare fara a scoate de sub tensiune transformatorul.
SB

SB
I

SB I
TC2 ST

I TC2 ST

TC2 ST

TC1 I

TC1 I

TC1 I

In cazul transformatorului cu doua infasurari nu se mai folosesc separatoare de transformator (de borne). Transformatoarele de masura de curent sunt amplasate intre intrerupator si transformatorul de putere astfel incat un eventual defect la transformatoarele de masura de curent sa fie deconectat de intrerupator. 5. Celule de masura si protectie la supratensiuni Pentru a masura valoarea tensiunii din instalatii si pentru a alimenta circuitele secunadare se folosesc transformatoare de masura de tensiune racordate la sistemul de bare prin intermediul separatoarelor de bare asociate cu separatoare cu legare la pamant. Pentru a proteja sistemul de bare impotriva unui eventual defect in transformatorul de tensiune acesta se racordeaza la sistemul de bare printr-o SF. Obsevatie: in cazul transformatoarelor de curent acest lucru este interzis. Asocierea SF este valabila la MT si JT ; pentru inalta tensiune nu exista SF dimensionate pentru valorile tensiunii nominale a instalatiilor. Pentru protectie impotriva supratensiunilor (de comutatie sau atmosferice) se monteaza descarcatoare cu rezistenta variabila (DRV - uri) sau mai recent, descarcatoare cu oxizi metalici (DOM - uri). Aceste

descarcatoare ca si transformatoarele de masura tensiune se monteaza in derivatie fie intro celula speciala, fie in spatiile alocate altor echipamente.

Echiparea completa a unei celule de linie pentru o tensiune >110 KV respectiv pentru o tensiune < 110 KV:
Un110 kV SB I TC SL I Un<110 kV Un110 kV Sb Un110 kV

La tensiuni mai mari de 110 kV in general transformatoarele de tensiune sunt de tip capacitiv, racordate la linie prin doua condensatoare care pot fi folosite la cuplarea telefoniei de inalta frecventa. Pentru tensiuni mai mici de 110 kV se inlocuiesc intrerupatorul, separatorul de bare si separatorul de linie cu intrerupatoare debrosabile. Pentru celulele de generator, intre generator si transformatorul de putere se poate racorda un transformator de masura de tensiune (TT). In cazul autotransformatoarelor se folosesc transformatoare de masura capacitive si descarcatoare pe fiecare infasurare. 6. Scheme cu un sistem de bare colectoare Varianta cu bara simpla presupune racordarea tuturor celulelor la acelasi sistem de bare (nod). Avantaje: - numar redus de echipamente; - cost redus al schemei; - spatiu redus de amplasare al statiei.

Dezavantaje: - orice defect la sistemul de bare conduce la indispopnibilizarrea intregii statii. Aceasta varianta se utilizeaza in instalatiile cu tensiuni 110 kV care alimenteaza con-

sumatorii care admit intreruperi in alimentare si care sunt in general racordati in sistemul buclat. Aceste statii presupun echipamente mai fiabile, fara mentenanta sau cu un program de mentenanta mai redus. Pentru cresterea elasticitatii instalatiei se poate recurge la sectionarea longitudinala a sistemului de bare obtinand astfel doua sectii de bare. Avantaje: - intreruperea alimentarii unei sectii de bare nu conditioneaza consumatorii de pe cealalta sectie de bare; - prin sectionarea longitudinala se evita functionarea in paralel a circuitelor si se reduc curentii de scurtcircuit; Pentru cresterea elasticitatii, sectionarea longitudinala poate fi asociata cu o instalatie de cupla longitudinala care introduce dezavantajul unui cost mai ridicat si al unei suprafete de teren mai mare, insa permite alimentarea consumatorilor de pe ambele sectii de bare in cazul deconectarii unei celule de generator. Cupla longitudinala are rolul alimentarii consumatorilor de pe ambele sectii de bare, chiar daca o celula de generator este scoasa din functiune. In momentul proiectarii statiei de transformare trebuie avut in vedere faptul ca: - celule de generator sa fie racordate echilibrat pe sectiile de bare (pot fi realizate atatea sectii de bare cate celule de generator avem); - celulele de linie sa fie repartizate cat mai echilibrat din punct de vedere al consumului. Cupla longitudinala poate fi realizata fie cu un simplu separator ca in figura b), insa pentru accesul la revizie a separatorului trebuie scoase de sub tensiune ambele sectii de bare. Nu se pot realiza manevre sub sarcina cu separatoarele cuplei.

Pentru a avea acces la reparatii se pot monta doua separatoare care se deservesc reciproc. Pentru a realiza manevre vom folosi un intrerupator asociat cu transformatoare de masura de curent si doua separatoare de cupla. Cupla longitudinala sta in rezerva calda adica separatoare inchise intrerupator deconectat. Acest lucru evita o dubla deconectare a intrerupatoarelor, in cazul unui defect in instalatie. Se evita realizarea manevrelor gresite cu ajutorul separatoarelor din cupla respectiv se asigura o rezervare in alimentarea consumatorilor prin asocierea intrerupatorului cu un dispozitiv AAR (anclansarea automata a rezervei). In instalatiile de bara simpla se prevede o noua bara plus intrerupatorul de ocolire, care poate prelua locul oricarui intrerupator din circuit racordat la sistemul de bare. Cupla de ocolire are rolul de ocolire a intrerupatoarelor din celulele de linie/de transformatoar, protectia lor fiind dimensionata sau reglata ca si protectia intrerupatorului de ocolire.

Din considerente de mentenanta pentru a revizui intrerupatorul din celula de linie se inchide separatorul cuplei de ocolire dupa care se conecteaza intrerupatorul de ocolire punand sub tensiune bara de ocolire. Se inchide separatorul de ocolire, alimentarea consumatorilor realizandu-se pe doua cai: SB I - SL, respectiv circuitul punctat. Se deconecteaza intrerupatorul circuitului de linie, se deschid separatorul de bare si separatorul de linie. In cazul in care realizam sectionare longitudinala si ocolirea intrerupatorului pentru fiecare sectie de bare, trebuie sa realizam cate o cupla de ocolire.

Pentru a reduce numarul de intrerupatoare se poate realiza o cupla cu functii multiple.

Pentru a reduce si mai mult numarul de intrerupatoare putem realiza o cupla longitudinala si una de ocolire.

In functie de modul de conectare al separatoarelor intrerupatorul poate fi folosit fie ca o cupla longitudinala fie ca una de ocolire. Pentru o cupla longitudinala S1, S2 sunt inchise, iar S3 si S4 sunt deschise. Pentru o bucla de ocolire S1, S3 sunt deschise, iar S2, S4 inchise. Intre S1, S2, S3, S4 avem interblocaje mecanice sau electrice precum si intre separator si intrerupator. Bibliografie: I. Conecini, s.a. Cartea electricianului din statiile electrice si posturile de transformare, Editura Tehnica, Bucuresti, 1987
