ECHIPAMENTE DE
DISTRIBUTIE SI
MASURARE A
ENERGIEI ELEC-
TRICE IN
RETEAUA DE
JOASA TENSIUNE
RS 80771 [ ] [ ] RS 80824 [ ] [ ]
RS 80772 [ ] [ ] RS 80825 [ ] [ ]
RS 80956 [ ] [ ] [ ] E
ELECTROMAGNETICA S.A.
Bucuresti, 050912
Calea Rahovei, nr. 266-268
Telefon: 021 404 21 46
Fax: 021 404 21 48
http: //www.electromagnetica.ro

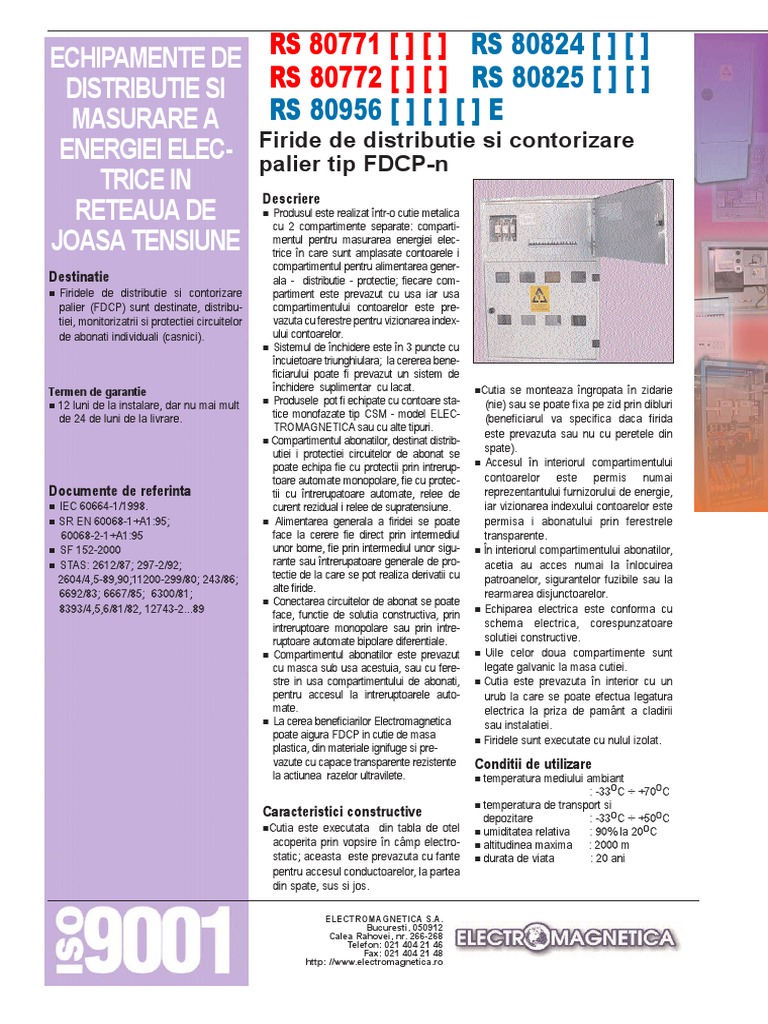

Destinatie
Firidele de distributie si contorizare
palier (FDCP) sunt destinate, distribu-
tiei, monitorizatrii si protectiei circuitelor
de abonati individuali (casnici).
Termen de garantie
12 luni de la instalare, dar nu mai mult
de 24 de luni de la livrare.
Documente de referinta
IEC 60664-1/1998.
SR EN 60068-1+A1:95;
60068-2-1+A1:95
SF 152-2000
STAS: 2612/87; 297-2/92;
2604/4,5-89,90;11200-299/80; 243/86;
6692/83; 6667/85; 6300/81;
8393/4,5,6/81/82, 12743-2...89
Descriere
Produsul este realizat ntr-o cutie metalica
cu 2 compartimente separate: comparti-
mentul pentru masurarea energiei elec-
trice n care sunt amplasate contoarele i
compartimentul pentru alimentarea gener-
ala - distributie - protectie; fiecare com-
partiment este prevazut cu usa iar usa
compartimentului contoarelor este pre-
vazuta cu ferestre pentru vizionarea index-
ului contoarelor.
Sistemul de nchidere este n 3 puncte cu
ncuietoare triunghiulara; la cererea bene-
ficiarului poate fi prevazut un sistem de
nchidere suplimentar cu lacat.
Produsele pot fi echipate cu contoare sta-
tice monofazate tip CSM - model ELEC-
TROMAGNETICA sau cu alte tipuri.
Compartimentul abonatilor, destinat distrib-
utiei i protectiei circuitelor de abonat se
poate echipa fie cu protectii prin intrerup-
toare automate monopolare, fie cu protec-
tii cu ntrerupatoare automate, relee de
curent rezidual i relee de supratensiune.
Alimentarea generala a firidei se poate
face la cerere fie direct prin intermediul
unor borne, fie prin intermediul unor sigu-
rante sau ntrerupatoare generale de pro-
tectie de la care se pot realiza derivatii cu
alte firide.
Conectarea circuitelor de abonat se poate
face, functie de solutia constructiva, prin
intreruptoare monopolare sau prin intre-
ruptoare automate bipolare diferentiale.
Compartimentul abonatilor este prevazut
cu masca sub usa acestuia, sau cu fere-
stre in usa compartimentului de abonati,
pentru accesul la intreruptoarele auto-
mate.
La cerea beneficiarilor Electromagnetica
poate aigura FDCP in cutie de masa
plastica, din materiale ignifuge si pre-
vazute cu capace transparente rezistente
la actiunea razelor ultravilete.
Caracteristici constructive
Cutia este executata din tabla de otel
acoperita prin vopsire n cmp electro-
static; aceasta este prevazuta cu fante
pentru accesul conductoarelor, la partea
din spate, sus si jos.
Cutia se monteaza ngropata n zidarie
(nie) sau se poate fixa pe zid prin dibluri
(beneficiarul va specifica daca firida
este prevazuta sau nu cu peretele din
spate).
Accesul n interiorul compartimentului
contoarelor este permis numai
reprezentantului furnizorului de energie,
iar vizionarea indexului contoarelor este
permisa i abonatului prin ferestrele
transparente.
n interiorul compartimentului abonatilor,
acetia au acces numai la nlocuirea
patroanelor, sigurantelor fuzibile sau la
rearmarea disjunctoarelor.
Echiparea electrica este conforma cu
schema electrica, corespunzatoare
solutiei constructive.
Uile celor doua compartimente sunt
legate galvanic la masa cutiei.
Cutia este prevazuta n interior cu un
urub la care se poate efectua legatura
electrica la priza de pamnt a cladirii
sau instalatiei.
Firidele sunt executate cu nulul izolat.
Conditii de utilizare
temperatura mediului ambiant
: -33
o
C +70
o
C
temperatura de transport si
depozitare : -33
o
C +50
o
C
umiditatea relativa : 90% la 20
o
C
altitudinea maxima : 2000 m
durata de viata : 20 ani
Firide de distributie si contorizare
palier tip FDCP-n
ECHIPAMENTE DE
DISTRIBUTIE SI
MASURARE A
ENERGIEI
ELECTRICE IN
RETEAUA DE
JOASA TENSIUNE

ELECTRICA
ELECTROMAGNETICA
H=2 3 5
V=1
V=2
V=5
L 165
Max.200
3
5
0
H
SUB TEN SIUNE
PE RICOL
DE E LECTRO CUTAR E!
U>
kWh
U>
kWh
Circuit
abonat nr.1
Circuit
abonat nr.n
TDA
TDA
R,S,T
N
R,S,T
N
PE
~3x380/220V
Se monteaza optional
(in locul sigurantelor fuzibile)
220V
220V
Nota: Protectiile pe circuitul de alimentare generala trifazata se prevad de la
mai mult de 6 abonati.
Firide FDCP-2...24 abonati
RS-80772[ ][ ]
RS-80825[ ][ ]
Nota
RS-80824[ ][ ]
RS-80825[ ][ ]
165 260
Max.200
H
S UB T ENS I UNE
PERI COL
DE EL ECT ROCU TARE !
Scheme electrice
ECHIPAMENTE DE
DISTRIBUTIE SI
MASURARE A
ENERGIEI
ELECTRICE IN
RETEAUA DE
JOASA TENSIUNE
FIRIDE DE DISTRIBUIE I CONTORIZARE PALIER
- compartimentul abonai este suprapus peste compartimentul contoare -
Cod fabricaie RS-80771[ ] [ ]
RS-80772[ ] [ ]
echipate cu intreruptoare automate monopolare..
echipate cu ntreruptor automat, releu diferenial, releu supratensiune.
ANEXA
.
- Firidele de 2 abonai pot fi alimentate i la 220V.
- Firidele cod RS-80772 reprezint un multiplu de BMP-uri.
- Firidele neechipate au codul de fabricaie RS 80854 [ ] [ ] cu variantele de gabarit corespunzator firidelor echipate.
* Variante realizate la cerere.
Nota:
- Variantele de echipare recomandate sunt cele de culoare verde.
Cod fabricaie

Nr.
crt.


Tip
firid


Varianta
cu intreruptor
automat
monopolar
Varianta cu
ntreruptor automat
releu diferenial
releu supratensiune


Nr.ab






L
[mm] [mm]


H

1 FDCP-2 ab. RS-80771AA RS-80772AA 2 2H x 1V 410 700
2 FDCP-3 ab. RS-80771BA RS-80772BA 3 3H x 1V 560 700
3 FDCP-4 ab. RS-80771AB RS-80772AB 4 2H x 2V 410 945
4 FDCP-6 ab. RS-80771BB RS-80772BB 6 3H x 2V 560 945
5 FDCP-8 ab. RS-80771CB RS-80772CB 8 4H x 2V 710 945
6 FDCP-9 ab. RS-80771BC RS-80772BC 9 3H x 3V 560 1190
7 FDCP-10 ab. RS-80771DB RS-80772DB 10 5H x 2V 860 945
8 FDCP-12 ab. RS-80771CC RS-80772CC 12 4H x 3V 710 1190
9 FDCP-15 ab. RS-80771DC RS-80772DC 15 5H x 3V 860 1190
10 FDCP-16 ab. RS-80771CD RS-80772CD 16 4H x 4V 710 1435
11* FDCP-18 ab. RS-80771EC RS-80772EC 18 6H x 3V 960 1190
12 FDCP-20 ab. RS-80771DD RS-80772DD 20 5H x 4V 825 1435
13* FDCP-24 ab. RS-80771ED RS-80772ED 24 6H x 4V 960 1435
14 FDCP-25 ab. RS-80771DE RS-80772DE 25 5H x 5H 825 1680
15* FDCP-30 ab. RS-80771EE RS-80772EE 30 6H x 5H 960 1680
Dispunerea
numrului de
contoare
orizontal (H)
x vertical (V)
VARIANTE CONSTRUCTIVE
,
, ,
, ,
,
ECHIPAMENTE DE
DISTRIBUTIE SI
MASURARE A
ENERGIEI
ELECTRICE IN
RETEAUA DE
JOASA TENSIUNE
FIRIDE DE DISTRIBUIE I CONTORIZARE PALIER
- compartimentul abonai este alturat compartimentului de contoare -
Cod fabricaie RS-80824[ ][ ]
RS-80825[ ][ ]
echipate cu intreruptoare automate monopolare.
echipate cu ntreruptor automat , releu diferenial, releu supratensiune.
Nota:
- Firidele de 2 abonai pot fi alimentate i la 220V.
- Firidele cod RS-80825 reprezint un multiplu de BMP-uri.
- Pentru firidele echipate cu ntreruptoare monopolare la codul produsului se mai adaug litera M.
- Variantele de echipare recomandate sunt cele de culoare verde.















L
[mm]


H
[mm]
1 FDCP-2 ab. RS-80824AA RS-80825AA 2 2H x 1V 660 350
2 FDCP-4 ab. RS-80824AB RS-80825AB 4 2H x 2V 660 595
3 FDCP-6 ab. RS-80824AC RS-80825AC 6 2H x 3V 660 840
4 FDCP-8 ab. RS-80824AD RS-80825AD 8 2H x 4V 660 1085
5 FDCP-9 ab. RS-80824BC RS-80825BC 9 3H x 3V 810 840
6 FDCP-10 ab. RS-80824AE RS-80825AE 10 2H x 5V 660 1330
7 FDCP-12 ab. RS-80824BD RS-80825BD 12 3H x 4V 810 1085
8 FDCP-15 ab. RS-80824BE RS-80825BE 15 3H x 5V 810 1330
9 FDCP-16 ab. RS-80824CD RS-80825CD 16 4H x 4V 960 1085
10 FDCP-18 ab. RS-80824BF RS-80825BF 18 3H x 6V 810 1575
11 FDCP-20 ab. RS-80824CE RS-80825CE 20 4H x 5V 960 1330
12 FDCP-24 ab. RS-80824CF RS-80825CF 24 4H x 6V 960 1575

ANEXA
Cod fabricaie
Nr.
crt.
Tip
firid
Nr.
abonai
Varianta
cu intreruptor
automat
monopolar
Varianta cu
ntreruptor automat
releu diferenial
releu supratensiune
Dispunerea
numrului de
contoare
orizontal (H)
x vertical (V)
,
,
,
,
,
VARIANTE CONSTRUCTIVE
ECHIPAMENTE DE
DISTRIBUTIE SI
MASURARE A
ENERGIEI
ELECTRICE IN
RETEAUA DE
JOASA TENSIUNE
Ab. HxV
Cod fabricatie FDCP
cu intr.monopolare
Cod fabricatie FDCP cu
intr.bipolar
H(mm) L(mm)
2 1Hx2V RS-80956 ABM RS-80956 ABB 455 470
3 1Hx3V RS-80956 ACM RS-80956 ACB 620 470
4 1Hx4V RS-80956 ADM RS-80956 ADB 785 470
4 2Hx2V RS-80956 BBM RS-80956 BBB 455 580
5 1Hx5V RS-80956 AEM RS-80956 AEB 950 470
6 1Hx6V RS-80956 AFM RS-80956 AFB 1115 470
6 2Hx3V RS-80956 BCM RS-80956 BCB 620 580
8 2Hx4V RS-80956 BDM RS-80956 BDB 785 580
9 3Hx3V RS-80956 CCM RS-80956 CCB 620 690
10 2Hx5V RS-80956 BEM RS-80956 BEB 950 580
12 2Hx6V RS-80956 BFM RS-80956 BFB 1115 580
12 3Hx4V RS-80956 CDM RS-80956 CDB 785 690
15 3Hx5V RS-80956 CEM RS-80956 CEB 950 690
16 4Hx4V RS-80956 DDM RS-80956 DDB 785 800
18 3Hx6V RS-80956 CFM RS-80956 CFB 1115 690
20 4Hx5V RS-80956 DEM RS-80956 DEB 950 800
24 4Hx6V RS-80956 DFM RS-80956 DFB 1115 800
ANEXA
FIRIDE DE DISTRIBUTIE SI CONTORIZARE DE PALIER
tip FDCP-n abonati echipate cu minicontoare
VARIANTE CONSTRUCTIVE
Cod fabricaie RS-80956[ ][ ]M
RS-80956[ ][ ]B
echipate cu intreruptoare monopolare.
echipate cu ntreruptor bipolare.
