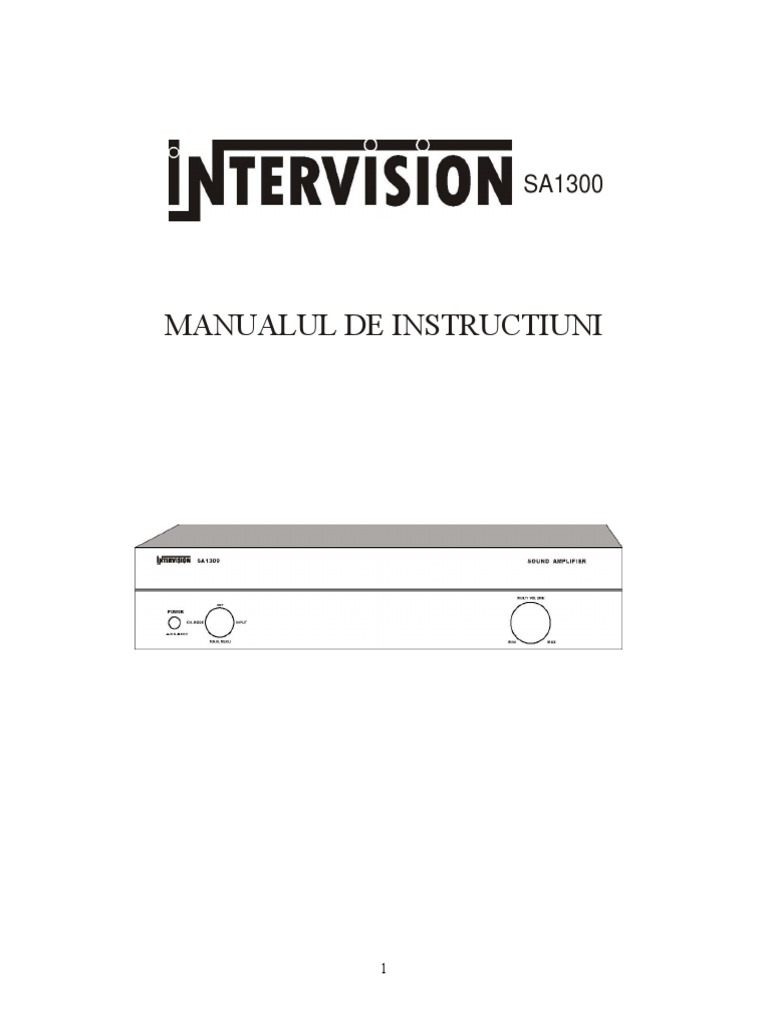

SA1300

MANUALUL DE INSTRUCTIUNI

1
 Precautii !!!
A Evitati deschiderea aparatului si nu incercati sa-l
reparati singur. Contactati unitatea de service in caz de
defectiune.
B Evitati supraalimentarea cu energie electrica a
aparatului prin conectarea acestuia la o sursa de curent cu
un voltaj mai mare.Nu calcati pe firul de alimentare,nu
plasati obiecte pe acesta si nu trageti de el.
C Evitati amplasarea aparatului intr-un loc lipsit de
ventilatie sau intr-un spatiu inchis ermetic(o cutie de
exemplu),in zone cu umiditate mare, in apropierea apei sau
in apropierea surselor de caldura , de asemenea evitati
contactul cu razele solare.
D Asigurati o ventilatie corespunzatoare aparatului, nu-l
acoperiti cu obiecte care ar putea afecta ventilatia.
E Evitati contactul altor metale cu aparatul ,introducerea
accidentala a unor obiecte precum ace,monezi,etc precum
si lovirea acestuia cu diferite obiecte din metal-toate
acestea sporesc riscul de scurtcircuit.
F Asigurati-va de faptul ca aparatul este conectat la o
priza AC 220V/50Hz

PANOUL FRONTAL

1. Pornirea/oprirea aparatului
2. Tasta de selectare a canalului
3. Meniul principal AV
4. Tasta de selectare a intrarii audio
5. Tasta selector DSP
6. Controlul multi-functiilor

CONEXIUNI PE PANOUL DIN SPATE

7. Mufa antenei radio

8. Mufa de intrare audio pentru CD/VCD. DVD
9. Mufa de intarea audio pentru DVD/AC-3
10. Mufa de iesire a subwooferului(OPTIONAL,NU ESTE INCLUS IN PACHET!)
11. Mufa de iesire a boxelor de surround
12. Mufa de iesire a boxei centrale
13. Mufa de iesire pentru boxa principala
14. Cordonul de alimentare cu curent

TELECOMANDA
17. STANDBY: Pornirea aparatului
18. TUN+: Cresterea frecventei radio
19. TUN-:Scaderea frecventei radio
20. AM/FM: selectarea bandei AM/FM
21. ST/MO: selectarea mono/stereo
22. VOL+: cresterea volumului
23. DSP: functiile DSP
24. MUTE: oprirea sonorului
25. BAL.L: balansul boxei spre stanga
26. VOL-: reducerea volumului
27. BASS+: cresterea bassului
28. BASS-: scaderea bassului
29. CH-MODE: 2.1/5.1 selectarea canalelor 2.1/5.1
30. SL-: reducerea volumului la boxa stanga surround
31. SL+: cresterea volumului la boxa stanga
32. CEN-: reducerea volumului la boxa centrala
33. CEN+: cresterea volumului la boxa centrala
34. INPUT: selectarea intrarii

3
35. PRO-: selectarea programului anterior
36. PRO+: selectarea programului urmator
37. MEM: memorarea programului
38. AUTO: Cautarea automata a posturilor radio
39. LOUD: butonul de loudness
40. BAL.R: Balansul boxei dreapta
41. TRE+: cresterea TREBLE
42. TRE-: scaderea TREBLE
43. SR+: cresterea volumului sunetului boxei dreapta surround
44. SR-: scaderea volumului sunetului boxei dreapta surround
45. SW+: cresterea volumului sunetului la subwoofer
46. SW-: scaderea volumului sunetului la subwoofer

Functiile Radio

1. Inainte de a folosi functiile radio, trebuie sa conectati antena la aparat. Reglati antena
pana ajunge in pozitia optima. Apasati INPUT pentru a alege functia TUNER.
2. Apasati butonul AM/FM de pe telecomanda pentru a alege banda AM sau FM.
3. Apasati tasta -PRO+ de pe telecomanda pentru a putea gasi posturile memorate
anterior.
4. Apasati -TUN+ de pe telecomanda pentru a putea ajusta frecventa radio manual.
5. Apasand tasta AUTO de pe telecomanda, aparatul poate cauta si memora posturile
radio unul cate unul in ordinea crescatoare a frecventei.
6. Apasand tasta MEM de pe telecomanda se poate memora frecventa curenta a postului
de radio; aparatul poate memora maximum 40 de posturi de radio.
7. Dupa ce selectati banda FM, apasati tasta ST/MO de pe telecomanda pentru a alege
modul mono sau stereo.

1. Distanta dintre telecomanda si aparat

trebuie sa fie de max 7m iar unghiul nu
mai mare de 300.
2. In calea telecomenzii sa nu fie nici un
obiect.
3. Telecomanda poate sa nu functioneze
corespunzator daca senzorul de infrarosu
al receiverului se afla sub actiunea directa
a unei surse puternice de lumina

4
Schema conectarii amplificatorului cu alte aparate

Schema conectarii amplificatorului cu boxele

5
 Verificarea problemelor si metode de rezolvare a acestora
Problema Cauza Metode de rezolvare
Afisajul ecranului are Influentata de elemente din Deconectati aparatul, trageti firele dupa
probleme in a afisa clar afara, computerul are care reconectati.
imaginea probleme
Fara sunet Conectorii terminali ai Conectati strans
boxelor sunt legati
necorespunzator
Frecventa sunetului in Reglati frecventa sunetului
terminal este
necorespunzatoare
Cablul de curent conectat Conectati corect aparatul la retea
necorespunzator
Volumul este la un nivel Ajustati butonul de volum la pozitia
prea mic corespunzatoare
Apasati tasta MUTE de pe Dezactivati tasta MUTE
telecomanda
Terminalul boxei este Scoateti firele si conectati corect, dupa
scurt-circuitat care porniti din nou aparatul
Distorsiunea sunetului Intrarea amplificatorului Conectati corespunzator
este conectata gresit
Volumul este prea mare Reglati volumul canalului respectiv la o
pozitie convenabila
Sunetul este discontinuu si Folosirea boxelor cu Folositi boxe cu impedanta 8 ohm
are reluari cu zgomot Di-Da impedanta mai mica de 8
ohm Ajustati volumul la o pozitie
Volumul este prea mare convenabila
Terminalele boxei sunt Scoateti firele si conectati corect, dupa
scurt-circuitate sau care porniti din nou aparatul
conectate incorect

Specificatiile tehnice
1. Canalele frontale
Puterea de iesire: 40 W x 2 (1KHz/ 8)
Valoarea maxima a puterii de iesire: 150W x 2
Frecventa de raspuns (linia de intrare): 20Hz20 kHz
Raportul semnal/zgomot (linia de intrare): 80dB
Sensibilitatea de intrare: 500 mV
Controlul Tremble: 14dB (10KHz)
Controlul Bassului: 14dB (100Hz)

2. Canalele secundare
Frecventa de raspuns (linia de intrare): 20 Hz20kHz
Puterea de iesire a canalului central: 10W (1KHz/8)
Puterea de iesire a canalelor de surround: 10W x 2 (1KHz/8)
La acest amplituner se poate conecta(optional) un subwoofer activ conform schemei
urmatoare.
6
Schema amplasarii amplificatorului si a boxelor intr-o camera
