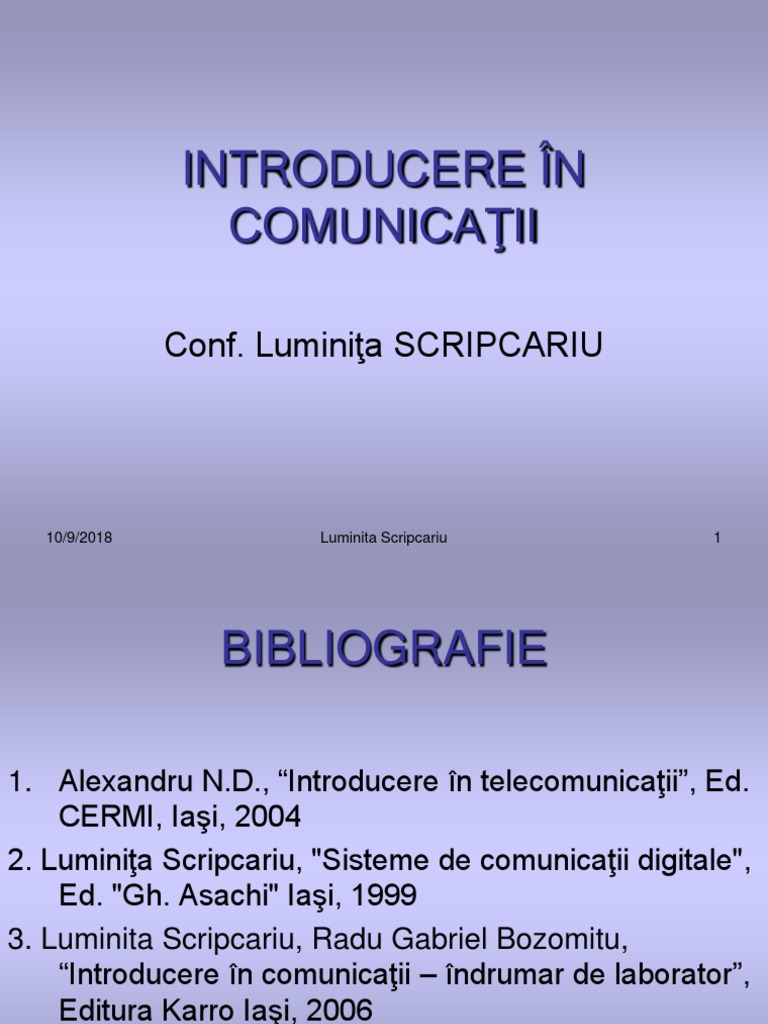

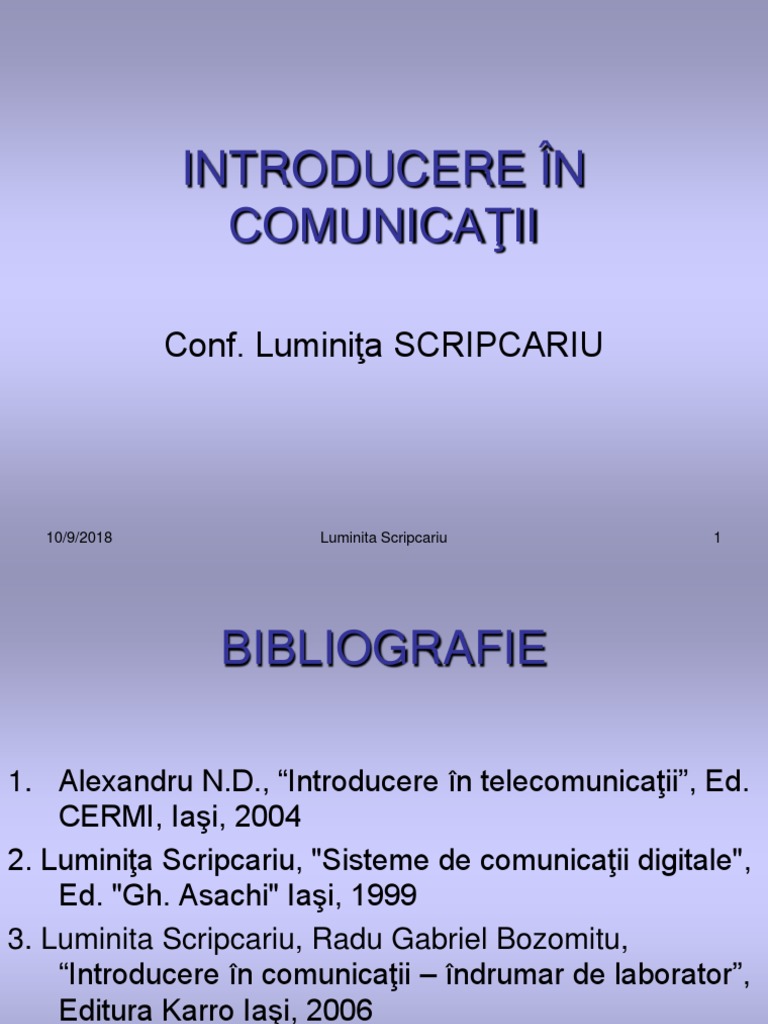

INTRODUCERE ÎN

COMUNICAŢII

Conf. Luminiţa SCRIPCARIU

10/9/2018 Luminita Scripcariu 1

 BIBLIOGRAFIE

1. Alexandru N.D., “Introducere în telecomunicaţii”, Ed.

CERMI, Iaşi, 2004
2. Luminiţa Scripcariu, "Sisteme de comunicaţii digitale",
Ed. "Gh. Asachi" Iaşi, 1999
3. Luminita Scripcariu, Radu Gabriel Bozomitu,
“Introducere în comunicaţii – îndrumar de laborator”,
Editura Karro Iaşi, 2006

10/9/2018 Luminita Scripcariu 2

 Referinţe web
http://edu.etti.tuiasi.ro (aplicaţia Moodle)

http://telecom.etti.tuiasi.ro/telecom/staff/lscripca

E-mail:
luminita.scripcariu@gmail.com

Birou: II.20
10/9/2018 Luminita Scripcariu 3
 MODUL DE EVALUARE
COLOCVIU (60%):

 TEST-GRILĂ DE TEORIE

 TEST SCRIS DE PROBLEME

 EVALUARE ORALĂ (OPŢIONALĂ)

ACTIVITATE SEMESTRIALĂ (40%):

 ACTIVITATEA LA LABORATOR

 TESTE PE PARCURS

10/9/2018 Luminita Scripcariu 4

 CAPITOLUL I
PRINCIPIILE
SISTEMELOR DE COMUNICAŢII

10/9/2018 Luminita Scripcariu 5

 Schema-bloc a unui SC

10/9/2018 Luminita Scripcariu 6

 Sursa de semnal sau
informaţională
• ANALOGICĂ
• DIGITALĂ

Exemple de semnale transmise uzual:

• DATE
• VOCE
• AUDIO
• VIDEO, TV
10/9/2018 Luminita Scripcariu 7
 Observaţii
• Blocul sursei include:
– Traductori (microfoane, sisteme de achiziţie
de semnal audio, video etc.)
– Convertoare analog-digitale (CAD)
– Circuite de compresie a semnalului
– Circuite de criptare a informației (opțional)

10/9/2018 Luminita Scripcariu 8

 Exemple de surse
informaţionale discrete
• Text sau şir de caractere (ASCII, EBCDIC,
UNICODE).
• Fişiere citite ca şir de octeţi.
• Şiruri binare provenite din digitizarea vocii
sau a unui semnal audio.
• Imagini digitale, fixe sau în mişcare AN, gri
sau color (YUV, RGB, RBY, CYM).
• Semnal video digital (ex. 30, 60, 90 fps)
10/9/2018 Luminita Scripcariu 9
 Semnificația abrevierilor
• ASCII - American Standard Code for
Information Interchange
• EBCDIC - Extended Binary Coded Decimal
Interchange Code
• RGB - Red Green Blue
• RBY – Red Blue Yellow
• CYM – Cyan Yellow Magenta
• fps - frames per second

10/9/2018 Luminita Scripcariu 10

 Coduri pentru conversia în binar a
caracterelor
• Morse
• ASCII – codare pe 7 biți a caracterelor
• EBCDIC - codare pe 8 biți a caracterelor
• Unicode – codare pe 16 biți a caracterelor

Exerciţiu: Codaţi ASCII cuvântul: CUB.

10/9/2018 Luminita Scripcariu 11

10/9/2018 Luminita Scripcariu 12
 Exemplu

Codarea ASCII a şirului de caractere:

1000011.1010101.1000010
C U B

10/9/2018 Luminita Scripcariu 13

 Exerciţiu propus
• Codaţi ASCII pe 7 biţi şirul de caractere:
CASCADA

• Eronaţi al 3-lea bit şi decodaţi primul

caracter.

• Cum se poate verifica integritatea

secvenţei recepţionate?

10/9/2018 Luminita Scripcariu 14

 PARITATEA CUVÂNTULUI
• Adăugarea unor biţi de paritate permite
controlul erorilor la recepţie.
• 1 bit de paritate – se aplică funcţia XOR
pe şirul de biţi (paritate impară sau paritate
pară).
Exemplu: 10011000 - paritate impară
10011001 - paritate pară

10/9/2018 Luminita Scripcariu 15

 Exerciţiu propus
• Codaţi ASCII pe 7 biţi cu paritate pară cifra 6.

• Eronaţi al 3-lea bit şi verificaţi paritatea

secvenţei de biţi eronată.

• Ce rol are controlul parităţii?

10/9/2018 Luminita Scripcariu 16

 CRC – Cyclic Redundancy Checking
• Coduri ciclice de verificare a parității
• Se calculează restul împărţirii polinomului
datelor la polinomul de cod (CRC-8, CRC-
16, CRC-32 din literatura de specialitate).
• Operaţiile între coeficienţi se efectuează
modulo-2.
• Biții de paritate sunt coeficienții
polinomului-rest.
10/9/2018 Luminita Scripcariu 17
 Exemplu

Să se determine secvenţa de control a

erorilor (CRC) pentru şirul de biţi:

0100 0010 1100 0011

folosind polinomul:

CRC-8 = x^8+x^2+x+1.

10/9/2018 Luminita Scripcariu 18

 Exerciţiu propus

Să se determine secvenţa de control a erorilor

(CRC) pentru şirul de biţi:

1001 0100 1100 0011

folosind polinomul:

CRC-8 = x^8+x^2+x+1.

10/9/2018 Luminita Scripcariu 19

 Vocea umană
1. caracteristici obiective: intensitate, frecvență,
presiune acustică

2. caracteristici subiective (depind de individ,

vârstă, stare de boală, limba vorbită etc.): timbru,
tărie

3. caracteristici tehnice: caracteristica de frecvență,

inteligibilitatea

10/9/2018 Luminita Scripcariu 20

 Caracteristicile obiective
ale vocii
a) frecvenţa f [Hz] sau banda de frecvenţe.
b) presiunea acustică, care se defineşte ca
fiind forţa exercitată de sunet pe unitate de
suprafaţă, notată cu p [N/m2, Pa sau bar];
c) intensitatea sonoră, care se defineşte ca
fiind energia acustică ce traversează unitatea
de suprafaţă în unitate de timp, I0 [W/(m2s)].

10/9/2018 Luminita Scripcariu 21

 Caracteristica de frecvență a vocii
sursa: mithyaalk.blogspot.com

10/9/2018 Luminita Scripcariu 22

 Caracteristici tehnice
1. caracteristica de frecvenţă:
 frecvenţa fundamentală cuprinsă între
80150Hz la bărbaţi şi între 220300Hz la femei şi
copii.
 60% din energia vocală este cuprinsă în
componentele de JF (sub 500Hz);
 cca. 90% din energia totală este cuprinsă la JF,
între 3003400Hz;

2. inteligibilitatea - pentru o transmisie fidelă a vorbirii

este necesară o bandă de 1612000Hz.
10/9/2018 Luminita Scripcariu 23
 Inteligibilitatea
Gradul de inteligibilitate se măsoară ca raport
între numărul de logatomi corect recepţionaţi şi
numărul de logatomi transmişi.

Logatomii sunt silabe fără înţeles care conţin o

consoană iniţială şi una finală şi măcar o vocală
(sunt daţi în tabele).

În banda 3003400Hz se obţine o inteligibilitate

de cca. 92% pentru silabe şi cca. 99% pentru
propoziţii. Se face un compromis calitate-cost.
10/9/2018 Luminita Scripcariu 24
 HDVoice
• HD - High Definition
• Bandă largă:
50 Hz – 6400 Hz
Sau
50 Hz – 7000 Hz
• Lățime de bandă de cca. 7 kHz

10/9/2018 Luminita Scripcariu 25

 Urechea umană
• banda de frecvenţă recepţionată: 16Hz  20kHz;
• numărul de nivele ce pot fi distinse de ureche: maxim 1024.
• pragul de audibilitate - intensitatea sonoră minimă ce
poate fi percepută de individ - depinde de frecvenţă;
• pragul de durere - intensitatea sonoră maximă percepută
de individ (120 dB SPL – sound pressure level);
• minimul perceptibil în durată: circa 60ms.
• sesizează diferenţe de durată între sunete de circa 10ms;
• nu este sensibilă la faza semnalului întrucât se comportă
ca un detector de anvelopă.
10/9/2018 Luminita Scripcariu 26
 Calculul nivelului sunetelor în
decibeli

SPL = Sound Pressure Level

Exemplu: pe o stradă liniștită, presiunea

sonoră medie este de 0.2 Pa.
10/9/2018 Luminita Scripcariu 27
 Exerciţiu propus

Calculați nivelul sonor în dB, pentru o

presiune a sunetului produs de un ciocan
pneumatic de 2 Pa.

10/9/2018 Luminita Scripcariu 28

 MICROFOANE
• TRADUCTOR ELECTROACUSTIC

• De presiune sau sensibil la diferenţa

presiunilor (de gradient)
CU CĂRBUNE
INDUCTIV (ELECTROMAGNETIC)
PIEZOELECTRIC
CAPACITIV

10/9/2018 Luminita Scripcariu 29

 Parametrii microfoanelor
• Sensibilitatea sau eficacitatea = raportul dintre
tensiunea electrică de ieşire şi presiunea
acustică de intrare [mV/bar]
• Impedanţa [W]
• Banda de frecvenţe [Hz]
• Gradul de distorsiuni [%]
• Caracteristica de directivitate
• Raportul de puteri faţă-spate
10/9/2018 Luminita Scripcariu 30
 Microfonul cu cărbune
• Variaţia rezistenţei de contact
• Necesită alimentare
• S = 50 - 150 mV/bar
• Z = 8 – 200 ohmi
• 100 – 3000 Hz
• D = 25 %

10/9/2018 Luminita Scripcariu 31

 Microfonul condensator

• S = 1 mV/bar
• Z = 30 – 65 MW
• U = 90 – 150 V
• 20 – 12000 Hz
• D =1%

10/9/2018 Luminita Scripcariu 32

 Microfonul piezoelectric

• cuarţ, polimeri, materiale ceramice

• Nu necesită polarizare
• S = 1-3 mV/bar
• D <1%
• 30 – 10000 Hz
• C = 1000 pF
• Dimensiuni f.mici
10/9/2018 Luminita Scripcariu 33
 Microfonul inductiv
• Cu bobină sau microfon e.m. sau dinamic
• De presiune sau cu diferenţă de presiune
• S = 0,3 ÷ 0,1 mV/μbar
• Z = 30 - 600 ohmi
• 20 – 15000 Hz

10/9/2018 Luminita Scripcariu 34

 Observaţie

• Sensibilitatea microfonului se poate

exprima în decibeli (dB), cu relaţia:

S (dB) = 20 lg(Sn/Sref)

cu Sref = 1V/bar.

10/9/2018 Luminita Scripcariu 35

 Exerciţiu propus
• Calculaţi valoarea în dB a sensibilităţii de
1 mV/bar a unui microfon.
• La ce frecvenţe se obţine această
valoare?

10/9/2018 Luminita Scripcariu 36

 Difuzorul
TRADUCTOR ELECTROACUSTIC

• Sensibilitate [bar/mV]
• Impedanţă [W]
• Bandă de frecvenţă [Hz]
• Dimensiuni de gabarit
• Grad de distorsiuni [%]
• Putere [W]
10/9/2018 Luminita Scripcariu 37
