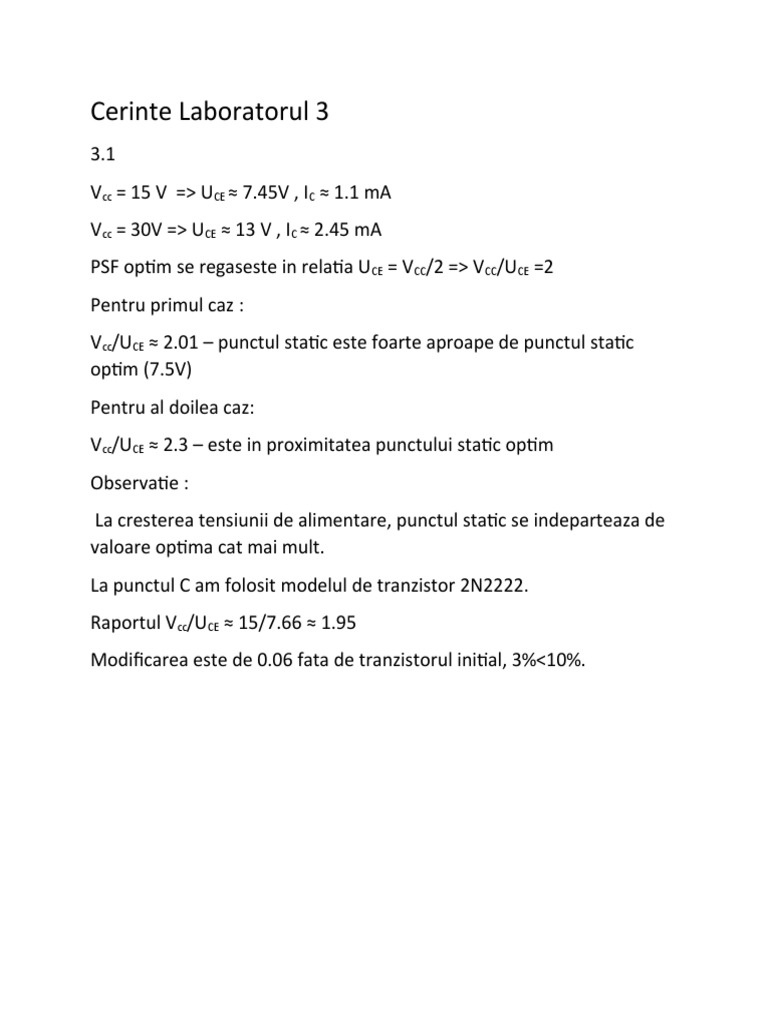

Cerinte Laboratorul 3

3.1
Vcc = 15 V => UCE ≈ 7.45V , IC ≈ 1.1 mA
Vcc = 30V => UCE ≈ 13 V , IC ≈ 2.45 mA
PSF optim se regaseste in relatia UCE = VCC/2 => VCC/UCE =2
Pentru primul caz :
Vcc/UCE ≈ 2.01 – punctul static este foarte aproape de punctul static
optim (7.5V)
Pentru al doilea caz:
Vcc/UCE ≈ 2.3 – este in proximitatea punctului static optim
Observatie :
La cresterea tensiunii de alimentare, punctul static se indeparteaza de
valoare optima cat mai mult.
La punctul C am folosit modelul de tranzistor 2N2222.
Raportul Vcc/UCE ≈ 15/7.66 ≈ 1.95
Modificarea este de 0.06 fata de tranzistorul initial, 3%<10%.
3.2.1

Emitor Comun
VCC 15V 30V
Ui 704 μV 704 μV
Uo 86 mV 179.6 mV
Uo∞ 123.4 251.5 mV
mV
Au 122.3 255.1
Au∞ 175.3 357.3
Iesirea in gol este aproape dubla.

Sarcina Distribuita
Vcc 15V 30V
Ui 703 μV 703 μV
Uo 993 μV 1mV
Uo∞ 1.46 mV 1.47mV
Au 1.41 1.42
Au∞ 2.07 2.09
Iesirea in gol nu s a modificat foarte mult.
Pentru cele doua montaje, semnalele de intrare si iesire sunt in
antifaza.
Sarcina Distribuita este montajul mai stabil, deoarece exista o variatie
mica la tensiunile de intrare diferite.
Amplificarea de tensiune a montajului SD este dependenta de
rezistenta la colector si emitor, conform tabelului 1.
3.2.2
Colector Comun
Vcc 15V 30V
Ui 70.4 mV 70.4mV
Uo 68.5mV 69mV
Uo∞ 68.5mV 69 mV
Au 0.97 0.98
Au∞ 0.98 0.98
Amplificarile sunt aproape egale.
Semnalul de pe emitor urmareste aproape cu exactitate semnalul sursa.

Cerinte Laboratorul 4
3.1
PSF s a modificat deoarece tensiunea CE si curentul prin tranzistoare se
modifica.
UCE se modifica,dar curentul prin tranzistoare ramane acelasi.
PSF a fost stabilizat prin inlocuirea rezistentei de cuplaj.

3.2
Vo = V d + V c
Vo ≈ 1.35 V
Vc = 0 V
Vd = Ad *(Vi1 -Vi2) = A* 20 *10-3
Ad = 67.5
