PROIECTAREA STAȚIEI ELECTRICE DE TRANSFORMARE 110/20 kV

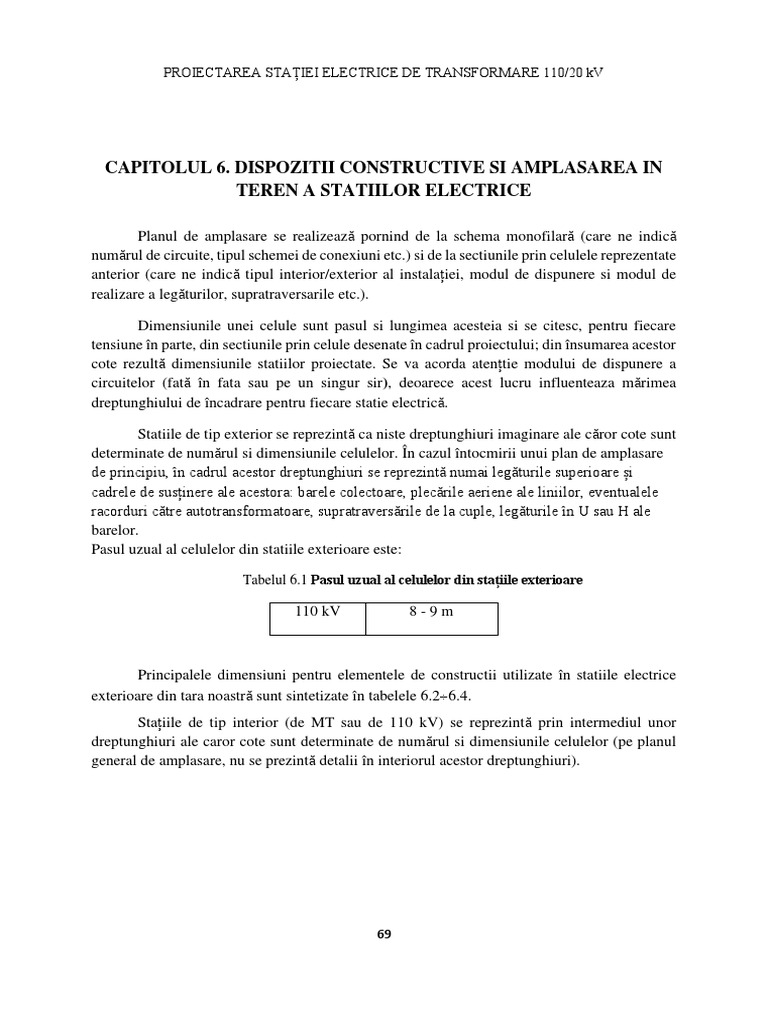

CAPITOLUL 6. DISPOZITII CONSTRUCTIVE SI AMPLASAREA IN

TEREN A STATIILOR ELECTRICE

Planul de amplasare se realizează pornind de la schema monofilară (care ne indică

numărul de circuite, tipul schemei de conexiuni etc.) si de la sectiunile prin celulele reprezentate
anterior (care ne indică tipul interior/exterior al instalației, modul de dispunere si modul de
realizare a legăturilor, supratraversarile etc.).

Dimensiunile unei celule sunt pasul si lungimea acesteia si se citesc, pentru fiecare
tensiune în parte, din sectiunile prin celule desenate în cadrul proiectului; din însumarea acestor
cote rezultă dimensiunile statiilor proiectate. Se va acorda atențtie modului de dispunere a
circuitelor (fată în fata sau pe un singur sir), deoarece acest lucru influenteaza mărimea
dreptunghiului de încadrare pentru fiecare statie electrică.

Statiile de tip exterior se reprezintă ca niste dreptunghiuri imaginare ale căror cote sunt
determinate de numărul si dimensiunile celulelor. În cazul întocmirii unui plan de amplasare
de principiu, în cadrul acestor dreptunghiuri se reprezintă numai legăturile superioare și
cadrele de susținere ale acestora: barele colectoare, plecările aeriene ale liniilor, eventualele
racorduri către autotransformatoare, supratraversările de la cuple, legăturile în U sau H ale
barelor.
Pasul uzual al celulelor din statiile exterioare este:

Tabelul 6.1 Pasul uzual al celulelor din stațiile exterioare

110 kV 8-9m

Principalele dimensiuni pentru elementele de constructii utilizate în statiile electrice

exterioare din tara noastră sunt sintetizate în tabelele 6.26.4.
Stațiile de tip interior (de MT sau de 110 kV) se reprezintă prin intermediul unor
dreptunghiuri ale caror cote sunt determinate de numărul si dimensiunile celulelor (pe planul
general de amplasare, nu se prezintă detalii în interiorul acestor dreptunghiuri).

69
 PROIECTAREA STAȚIEI ELECTRICE DE TRANSFORMARE 110/20 kV

Tabelul 6.2 Elemente de construcţii tipizate pentru portali din staţii electrice

Tensiu- Stâlpi Rigle

nea Indicativ Tip con- Dimensiuni la Înălţimea Adâncimea în Indicativ Tip con- Dimensiuni Lungime
staţiei structiv vârf/la bază deasupra sol structiv la capete/
solului la mijloc
kV - - cm m m - - cm m

110 S8007 beton armat  41/  56 8,0 1,70 R8006 beton armat  36/  36 8,0
S8008 centrifugat  47/  62 centrifugat
110 S11603 beton armat  38/  58,4 11,6 1,70 R9004 beton armat  36/  36 9,0
S11605 centrifugat  44/  64,4 R9005 centrifugat  36/  36
S11606  41,6/  62

* tronson metalic ce se poate monta în vârful stâlpului

70
 PROIECTAREA STAȚIEI ELECTRICE DE TRANSFORMARE 110/20 kV

Tabelul 6.3 Suporţi din beton pentru supraînălţarea aparatelor

Înălţime
Tensiunea Adâncime Aparate care se pot monta pe
Indicativ deasupra Diametru
staţiei în sol suport
solului
kV - m m cm -
110 SCA31 1,9 1,0 30 Întreruptor
110 SCA42 2,3 1,0 30 Separatoare bare descărcătoare
110 SCA43m 3,2 1,0 30 Separatoare linie ; TT
110 SCA44m 3,5 1,0 30 Izolatoare suport;TT;TC
110 SCA45m 4,0 1,0 30 Izolatoare suport
Tabelul 6.4 Dimensiunile principale ale fundatiilor pentru transformatoare

cu tensiuni nominale superioare de 110, 220,400 kV

Tip fundatie Putere nominală a Tensiune Lungime Lățime

transformatorului superioară

- MVA kV m m

FG71; FG72 63 110 9,3 5,9

Dimensiunile stațiilor interioare de 110 kV sunt:

− pentru schema 1BC și celule așezate pe un singur șir: 9,5 m x multiplu 6 m,

− pentru schema 2 BC și celule așezate față în față: 22 m x multiplu 6 m (6 m este lățimea
traveei de110 kV, în care se poate amplasa o singură celulă).
La medie tensiune se utilizează în general celule prefabricate. Dimensiunile clădirilor
tipizate pentru stațiile interioare de MT sunt:

− pentru celule așezate pe un singur șir: 6,6 m x multiplu 6 m,

− pentru celule așezate pe două șiruri: 10 m x multiplu 6 m (multiplul de 6 m reprezintă
numărul de travee necesare; se calculează ținând seama de numărul de celule care se pot
amplasa într-o travee - circa 2-4- și de eventualele rezerve, întoarceri de bare etc.).
Poziția relativă a celor două stații electrice este determinată de nivelul tensiunilor, de
numărul de transformatoare etc. De regulă, se va urmări ca transformatoarele (toate, dacă este
posibil) să se amplaseze în apropierea zidului clădirii, pentru a scurta legăturile de MT (de
curenți mari) și pentru a folosi o cale ferată de rulare comună.
Pozițiile relative ale transformatoarelor de forță sunt impuse mai ales de respectarea
condițiilor referitoare la evitarea incendiilor.

Racordul de medie tensiune la transformator se poate realiza rigid sau flexibil.

71
 PROIECTAREA STAȚIEI ELECTRICE DE TRANSFORMARE 110/20 kV

Toate fundațiile din tabelul de mai sus pot fi cu acces frontal sau cu acces longitudinal
al transformatorului.

Tabelul 6.5 Distante orientative între transformatoare de fortă alăturate si fata de zidul clădirii
Putere nominală a Distanță, m
transformatorului, între două transformatoare alăturate față de
MVA fără zid ignifug cu zid ignifug zidul clădirii

SnT  10 3

10  SnT  40 5  1,25 0,8.......10

40  SnT  200 10

SnT  200 15

Dimensiunile uzuale (valori medii) pentru căile de rulare a transformatoarelor sunt

indicate în tabelul 6.6.

Tabelul 6.6 Dimensiuni orientative pentru căile de rulare ale transformatoarelor si

autotransformatoarelor
Puterea nominală a Ecartament, m

transformatorului, acces frontal acces longitudinal

MVA

2,5  SnT  16 1,5 1,5

16  SnT  25 2,0 1,5

25  SnT  63 3,0 1,5

SnAT = 200 (110/220) 6,0 1,7

SnT = 250 (110/400) 6,0 1,7

SnAT = 400 (400/220) 6,5 1,7

Dimensiunile uzuale pentru drumurile de transformatoare, în corelație cu dimensiunile

căii de rulare, sunt:

• 3,2 (sau 4) m (pentru 110 kV, transformatoare mici),

• 6,4 m (pentru puteri medii),
• 10,0 m (pentru transformatoare mari).

72
 PROIECTAREA STAȚIEI ELECTRICE DE TRANSFORMARE 110/20 kV

Vederea în plan include de regulă si camera de comandă electrică ale cărei dimensiuni
uzuale medii sunt determinate de complexitatea instalatiilor si de nivelul de tensiune, astfel:

• 20 kV: 10 x 9 m,
• 110 kV: 10 x 18 m.

Toate instalațiile aferente centralei si statiilor electrice se împrejmuiesc cu un gard,

formând un contur închis (există varianta ca centrala si stațiile electrice sa formeze două incinte
distincte).
În cazul posturilor de transformare (prefabricate sau nu) există o mare diversitate de
soluții constructive. Din punct de vedere al instalării transformatoarelor, posturile de
transformare pot fi cu transformatorul amplasat:

− în exterior:

• supraînălțat pe stâlpi, pentru puteri sub 250 kVA;

• îngrădit, pentru puteri peste 1000 kVA;

− în interiorul unei clădiri/carcase independente sau înglobată în alte construcții civile,

industriale etc.

Pentru transformarea și distribuția energiei electrice, dacă puterea vehiculată nu este

prea mare, se pot utiliza posturi prefabricate, care se livrează de către fabricanți complet
echipate cu transformator și aparataj electric adecvat (de medie șă joasă tensiune) pentru
comutație, protecție și măsură.

73
PROIECTAREA STAȚIEI ELECTRICE DE TRANSFORMARE 110/20 kV

42.0

10.5
4.5
6.5 27.0

9.0 4.5

3.2

28.0 Celula Linie

Celula Linie Celula Trafo

68.0

8
5.9
Transformator

10.0
Camera de 10.0
16 Camera de 5.0 9.3
comanda
comanda 20kV
110 kV

1.5
32.5
6.6

Fig. 6.1. Schema de amplasare a statiei de 110/20 kV

74
