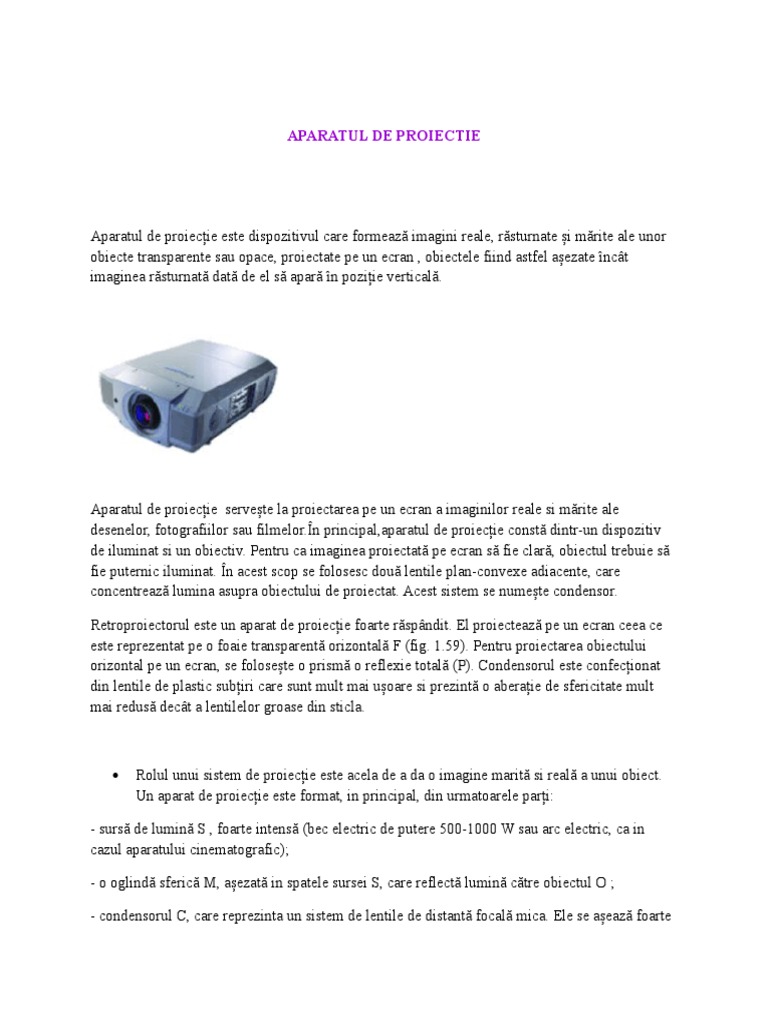

APARATUL DE PROIECTIE

Aparatul de proiecție este dispozitivul care formează imagini reale, răsturnate și mărite ale unor
obiecte transparente sau opace, proiectate pe un ecran , obiectele fiind astfel așezate încât
imaginea răsturnată dată de el să apară în poziție verticală.

Aparatul de proiecție servește la proiectarea pe un ecran a imaginilor reale si mărite ale

desenelor, fotografiilor sau filmelor.În principal,aparatul de proiecție constă dintr-un dispozitiv
de iluminat si un obiectiv. Pentru ca imaginea proiectată pe ecran să fie clară, obiectul trebuie să
fie puternic iluminat. În acest scop se folosesc două lentile plan-convexe adiacente, care
concentrează lumina asupra obiectului de proiectat. Acest sistem se numește condensor.

Retroproiectorul este un aparat de proiecție foarte răspândit. El proiectează pe un ecran ceea ce

este reprezentat pe o foaie transparentă orizontală F (fig. 1.59). Pentru proiectarea obiectului
orizontal pe un ecran, se folosește o prismă o reflexie totală (P). Condensorul este confecționat
din lentile de plastic subțiri care sunt mult mai ușoare si prezintă o aberație de sfericitate mult
mai redusă decât a lentilelor groase din sticla.

· Rolul unui sistem de proiecție este acela de a da o imagine marită si reală a unui obiect.
Un aparat de proiecție este format, in principal, din urmatoarele parți:

- sursă de lumină S , foarte intensă (bec electric de putere 500-1000 W sau arc electric, ca in
cazul aparatului cinematografic);

- o oglindă sferică M, așezată in spatele sursei S, care reflectă lumină către obiectul O ;

- condensorul C, care reprezinta un sistem de lentile de distantă focală mica. Ele se așează foarte
aproape de sursa de lumină, astfel încât intregul obiect de proiectat sa fie bine iluminat

Deoarece pe condensor cade un fascicul larg de lumină, el trebuie corectat foarte bine de aberația de
sfericitate. Din acest motiv, el se construiește din doua lentile plan-convexe așezate ca in figură;

- obiectivul de proiecție Ob care formează imaginea obiectului pe ecran și care, de asemenea, trebuie sa
fie corectat de aberații. Un obiectiv de proiecție bun se apropie in ceea ce privește caracteristicile sale de
un obiect fotografic.
