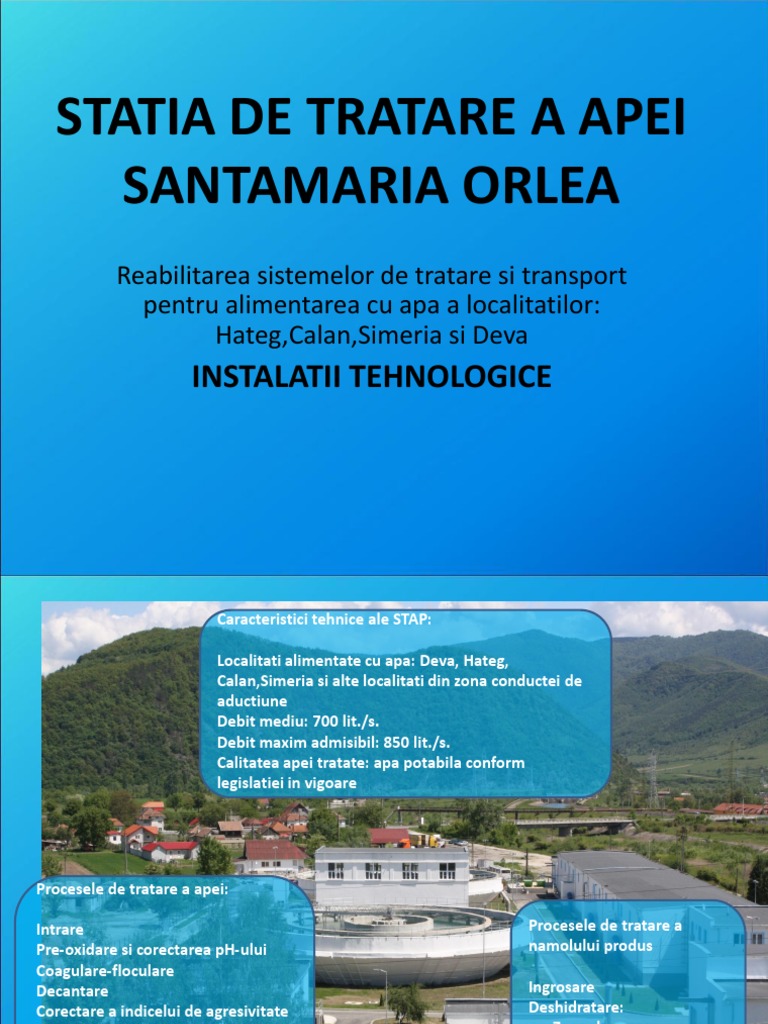

STATIA DE TRATARE A APEI

SANTAMARIA ORLEA
Reabilitarea sistemelor de tratare si transport
pentru alimentarea cu apa a localitatilor:
Hateg,Calan,Simeria si Deva
INSTALATII TEHNOLOGICE
 Caracteristici tehnice ale STAP:

Localitati alimentate cu apa: Deva, Hateg,

Calan,Simeria si alte localitati din zona conductei de
aductiune
Debit mediu: 700 lit./s.
Debit maxim admisibil: 850 lit./s.
Calitatea apei tratate: apa potabila conform
legislatiei in vigoare

Procesele de tratare a apei:

Intrare Procesele de tratare a

Pre-oxidare si corectarea pH-ului namolului produs
Coagulare-floculare
Decantare Ingrosare
Corectare a indicelui de agresivitate Deshidratare:
a apei - Zona de uscare
Filtrare rapida cu nisip - Noua centrifuga
Recuperare a apei de la spalarea
filtrelor
Dezinfectare finala
Distributie
SISTEM CONTROL SCADA
Noua sala a camerelor de amestec
(fosta sala de intrare)
Eliminarea
micrositelor a
facilitat crearea
unei sali ample
pentru renovarea
diferitelor
elemente din
actuala sala a
camerelor de
amestec.
Extinderea si reabilitarea camerelor de
amestec
Camerele de
amestec cu reactivi
au fost echipate cu
doua agitatoare
verticale pentru
fiecare linie, cu
convertizoare de
frecventa, cu
detector de nivel
piezometric senzori
de masura pH.
Noua distributie la decantare
Noua cladire de pretratament
La parter:
• Extindere
• Compartimentare
La etaj:
• O sala ampla
• S-a modificat forma
canalelor
• S-au impermeabilizat cele
doua canale.
• S-a instalat o scara noua
pentru a avea acces la
etaj
• Scripeti noi pentru a
facilita accesul la
materiale si pentru
intretinere.
Noua instalatie de preparare a varului
• Mod de functionare
automat
• Se afla la parterul cladirii de
pretratare
• Dotata cu:
• Siloz de inmagazinare a
varului de 25 m3
• Dozator de var de la 0 la
130 kg/h cu o cuva de 2,5
m3
• Agitator vertical
• Lucreaza la o concentratie
constanta
 Noua instalatie de dozare a varului
pentru corectarea pH-ului

• Se afla in cladirea de pretratare

• Formata din pompe cu surub (2+1R ) de la 80 la 400 l/h cu un sistem
de spalare a conductelor.
• Punct de dozare anterior camerei de amestec
Noua instalatie de dozare a varului
pentru corectarea indicelui de
agresivitate a apei(Langelier)
Noua instalatie de preparare a
sulfatului de aluminiu
• Mod de functionare automat
• Se afla la parterul cladirii de
pretratare

Echipata cu:
• Siloz de inmagazinare a sulfatului de
aluminiu de 25 m3
• Dozator de sulfat de la 0 la 130 kg/h
cu o cuva de 2,5 m3
• Agitator vertical.
• Lucreaza la o concentratie
constanta
Noua instalatie de dozare a sulfatului
de aluminiu
 Noul echipament de preparare a
polielectrolitului lichid pentru apa
• Functionare automatica
• Situat in sala suflantelor (in
momentul de fata este o sala
independenta in cladirea de
pretratare).
• Se compune dintr-o structura pentru
pozitionarea containerului de
polielectrolit concentrat
• Scripete pentru a pozitionarea
containerului.
Noul echipament de dozare a
polielectrolitului lichid

• 2+1R pompe cu surub de la

31 pana la 315 l/h cu un
sistem de postdilutie si
spalare .
• Puncte de dozare: la iesirea
din camerele de amestec
sau la intrarea in
decantoare.
 Noile decantoare

• Decantoarele s-au reabilitat si s-au inlocuit cele doua

poduri racloare si cele doua turbine existente. S-au
montat senzori de masura a nivelului de namol.
Noile poduri raclor si turbinele de
recirculare
Vechile conducte de interconexiune
Noile conducte de interconexiune

S-au inlocuit
toate conductele
principale de
interconexiune
de la diferitele
procese.
 Noua cladire a filtrelor
• Reabilitarea cladirii filtrelor include
depozitele de apa tratata
• Renovarea instalatiilor, a stavilarelor de
intrare, a filtrelor incluzand noua baza de
filtrare si nisip cuartos.
Noua cladire a filtrelor
 Noua cladire a filtrelor interior

• Noi colectoare de aer si apa

din inox
• Inlocuirea vanelor,
stavilarelor si a senzorilor de
nivel
 Noua statie de masurare a
parametrilor apei de intrare la filtre
• Masura clor rezidual
• Turbiditate
• pH
• Temperatura
 Debitmetru nou
Contorizare apa de spalare a filtrelor
 Renovare sala de
suflante si inlocuire conducte existente cu
conducte de otel inoxidabil
 Statie pompare noua
• Pompare in reteaua de distributie:
– Grup pompare apa la Hateg ( 2+2R pompe )
– Grup pompare apa la Santamaria Orlea ( 1+ 2R pompe )
• S-au inlocuit toate colectoarele si vanele de iesire din depozite
Statie de pompare noua

Instalatie de masura
parametrii (clor
rezidual, pH,
temperatura si
turbiditate) apa statie
de pompare
 Grup de presiune nou
( situat in noua sala de pompare )
• Grup de presiune nou cu 3 pompe de 20m3/h si 59,1 mca
fiecare si un rezervor cu diafragma de 2.000 lit.
 Renovare cladire clorinare
• S-a renovat complet si s-a instalat in vechea
sala de inmagazinare a containerelor de clor o
noua instalatie de neutralizare:
• sistem de extractie a aerului impurificat
• turn de neutralizare
• depozit de recirculare de 6 m3 si pompe de
recirculare.
Cladire noua pentru depozitul de clor
S-a construit o cladire noua pentru
o noua instalatie de extragere a
clorului gazos
Noi recipienti pentru clor, 5 buc
Noua instalatie de dozare a clorului
 Constructie noua
• Depozit pentru recuperarea apei de spalare a filtrelor
• Sala echipamente de deshidratare
• Sala pompe
Rezervor de namol ingrosat
si rezervor de colectare
apelor reziduale dotat cu
grup pompare apa reziduala la
canalizarea orasului
• Sala noua pentru tabloul electric
Noul sistem de recuperare a apei de
spalare a filtrelor
• Grup pompare centrifugal
2+1R, Q=52,5 m3/h si H=12,95
mca
• Sistem de extractie controlat
de senzori de nivel.
• Sistem de reglare si de
reintroducere in fluxul
tehnologic al apei recuperate
cu debitmeru si vana de
reglare pe fiecare linie
Reabilitarea instalatiei de colectare a
namolului decantat

• s-a adaugat un senzor de masura al solidelor

in suspensie si un debitmetru.
Noul sistem de extractie a namolului
din depozitul de recuperarea apei de
spalare a filtrelor
• 2+1R pompe centrifugale
Q=16 m3/h si H=11,7 mca,
namolul se pompeaza de la
depozitul de recuperare la
ingrosatorul de namol si se
contorizeaza de un debitmetru
Noua instalatie de pompare a
namolului ingrosat

• echipata cu
agitator si
senzori de
nivel
Noua instalatie de deshidratare a
namolului ingrosat
• Compusa din 1+1R
pompe de alimentare
cu namol a centrifugei,
1 decantor centrifugal,
1 echipament de
preparare polielectrolit,
1+1R pompe de dozare
a polielectrolitului, 1
echipament de post
dilutie, 1 surub
transportator de namol
deshidratat si 2
containere de
inmagazinare
 Noua cladire pentru echipamentele
electrice
• Reabilitare si schimb de uz.
• S-a transformat in cladirea in care se afla transformatorul,
celulele de transformator, TGD-ul si grupul electrogen..
 Grup electrogen de urgenta nou, care
complementeaza noul transformator
( situat in cladirea relocata pentru echpamente
electrice)
Tablou electric general nou ( TGD )
Integrarea instalatiei de Joasa Tensiune existenta in
noua instalatie
 Tablouri electrice noi
• Tablou sala pompe (CCM3N), clorinare (TSC2),
filtre (CCM4 y CCM5), deshidratare si recuperare
apa de spalare filtre (CCM1), suflante si reactivi
(CCM2N). Dotate cu ecrane de control HMI.
Tablouri electrice de protectie noi
 Sistem SCADA nou
De unde se controleaza toate
echipamentele noi si in care s-
a integrat controlul
echipamentelor existente.
Va multumim pentru
atentie!
