TACR - An1 – SICA – Semestrul 2

An școlar: 2020 – 2021

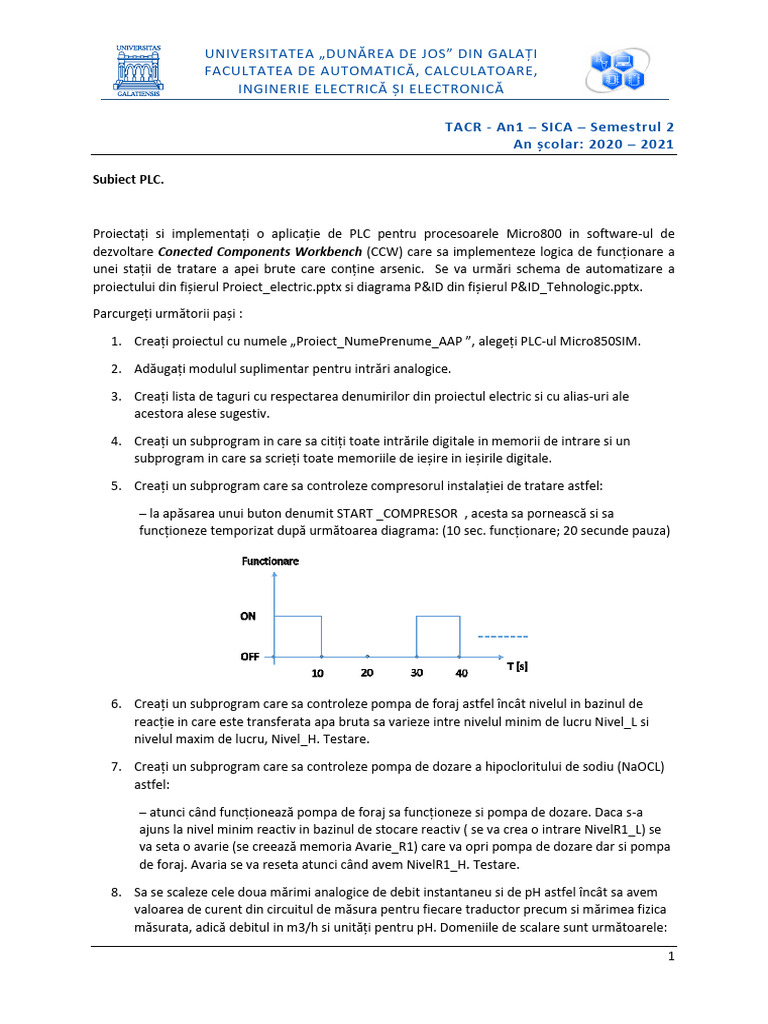

Subiect PLC.

Proiectați si implementați o aplicație de PLC pentru procesoarele Micro800 in software-ul de

dezvoltare Conected Components Workbench (CCW) care sa implementeze logica de funcționare a
unei stații de tratare a apei brute care conține arsenic. Se va urmări schema de automatizare a
proiectului din fișierul Proiect_electric.pptx si diagrama P&ID din fișierul P&ID_Tehnologic.pptx.

Parcurgeți următorii pași :

1. Creați proiectul cu numele „Proiect_NumePrenume_AAP ”, alegeți PLC-ul Micro850SIM.

2. Adăugați modulul suplimentar pentru intrări analogice.

3. Creați lista de taguri cu respectarea denumirilor din proiectul electric si cu alias-uri ale
acestora alese sugestiv.

4. Creați un subprogram in care sa citiți toate intrările digitale in memorii de intrare si un

subprogram in care sa scrieți toate memoriile de ieșire in ieșirile digitale.

5. Creați un subprogram care sa controleze compresorul instalației de tratare astfel:

– la apăsarea unui buton denumit START _COMPRESOR , acesta sa pornească si sa

funcționeze temporizat după următoarea diagrama: (10 sec. funcționare; 20 secunde pauza)

6. Creați un subprogram care sa controleze pompa de foraj astfel încât nivelul in bazinul de
reacție in care este transferata apa bruta sa varieze intre nivelul minim de lucru Nivel_L si
nivelul maxim de lucru, Nivel_H. Testare.

7. Creați un subprogram care sa controleze pompa de dozare a hipocloritului de sodiu (NaOCL)

astfel:

– atunci când funcționează pompa de foraj sa funcționeze si pompa de dozare. Daca s-a
ajuns la nivel minim reactiv in bazinul de stocare reactiv ( se va crea o intrare NivelR1_L) se
va seta o avarie (se creează memoria Avarie_R1) care va opri pompa de dozare dar si pompa
de foraj. Avaria se va reseta atunci când avem NivelR1_H. Testare.

8. Sa se scaleze cele doua mărimi analogice de debit instantaneu si de pH astfel încât sa avem
valoarea de curent din circuitul de măsura pentru fiecare traductor precum si mărimea fizica
măsurata, adică debitul in m3/h si unități pentru pH. Domeniile de scalare sunt următoarele:

1
 UNIVERSITATEA „DUNĂREA DE JOS” DIN GALAȚI
FACULTATEA DE AUTOMATICĂ, CALCULATOARE,
INGINERIE ELECTRICĂ ȘI ELECTRONICĂ

TACR - An1 – SICA – Semestrul 2

An școlar: 2020 – 2021

- Debit: 4-20mA -> 0 – 20 m3/h ;

- pH: 4-20mA -> 0 – 15 unități.

Testare.

9. Sa se creeze un subprogram care sa controleze vanele aferente filtrului RES100 conform

diagramei de mai jos:

- Filtrul se poate afla in una din cele patru stări: filtrare, spălare, clătire sau pauza.
Funcționarea acestuia va fi următoarea: se va crea un buton START_F1 care atunci când
va fi acționat va trece filtrul din starea de pauza in care toți robineți sunt închiși in starea
de Spălare. Următoarea stare va fi Clătire si apoi Filtrare. Funcționarea va fi ciclica si
temporizata, trecând prin cele trei stări pana când se va apăsa butonul STOP_F1. Timpul
cat fiecare faza este activa este precizat in diagrama de mai sus.(10s, 5s, 3s). Testare.

Proiectul de va numi: Proiect_NumePrenume_AAP

Studenții care nu au aplicația CCW funcționala pe echipamentul de calcul personal, vor susține o
prezentare in PowerPoint care va avea următorul cuprins.

- Slide 1 – Prezentare CCW – ce este, ce programează, ce limbaje de programare accepta.

- Slide 2 – Prezentare procesoare Micro800 – tipuri si caracteristici principale

- Slide 3 -> 8 – Realizarea si prezentarea funcționarii stației conform cerințelor de la

punctele 5,6,7,8,9 in pseudocod / scheme logice .

Succes !
