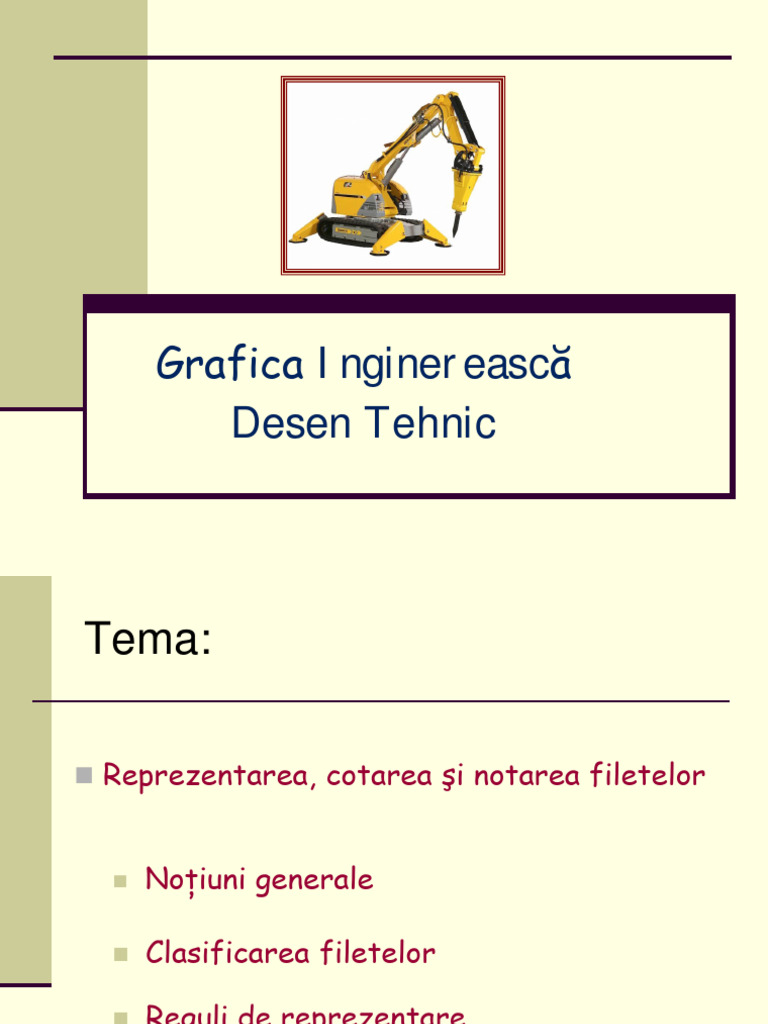

Grafica Inginerească
Desen Tehnic
Tema:
Reprezentarea, cotarea şi notarea filetelor
Noţiuni generale
Clasificarea filetelor
Reguli de reprezentare
Cotarea filetelor
Noţiuni generale
Filetul este un canal de profil constant,
prelucrat elicoidal pe suprafeţe cilindrice sau
conice:
exterioare -în cazul pieselor tip şurub
interioare - în cazul pieselor tip piuliţă
Elemente geometrice:
Înălţimea triunghiului generator (H)
Înălţimea filetului (h)
Unghiul filetulu ( )
Diametrul exterior d sau D, interior d1 sau D1 ,median d2
sau D2
Clasificarea filetelor
După forma suprafeţei filetate:
Filet cilindric
Filet conic (K)
După forma profilului:
Triunghiular M
Pătrat Pt
Trapezoidal Tr
Fierăstrău S
Rotund Rd
După sensul de înşurubare:
Filet dreapta RH
Filet stânga LH
Clasificarea filetelor
După numărul de începuturi:
Filet simplu (1 început)
Filet multiplu (mai multe începuturi)
După sistemul de măsurare:
Metric
În ţoli (1 ţol=25,4 mm)
Clasificarea filetelor
După modul de trecere la partea nefiletată:
Filet cu ieşire
Clasificarea filetelor
După modul de trecere la partea nefiletată:
Filet cu degajare
Clasificarea filetelor
După mărimea pasului:
Filet cu pas normal
Filet cu pas mare
Filet cu pas fin
Principalele tipuri de filete
standardizate
Filetul metric (M) – este filetul al cărui profil
generator este un triunghi echilateral ( =60)
Principalele tipuri de filete
standardizate
Filetul Whitworth (W) – este filetul al cărui
profil generator este un triunghi isoscel cu
=55
Diametrul nominal se indică în ţoli
Se indică nr de paşi pe ţoli (z=25,4/p)
Principalele tipuri de filete
standardizate
Filetul pentru ţevi (G) – este filetul al cărui
profil generator este un triunghi isoscel cu
=55, cu flancurile, la vârf şi la fund racordate
Se indică diametrul nominal în ţoli
Principalele tipuri de filete
standardizate
Filetul Pătrat (Pt) – este filetul al cărui profil
generator este un pătrat
Poate fi cu pas normal, mare sau fin
Principalele tipuri de filete
standardizate
Filetul Trapezoidal (Tr) – este filetul al cărui
profil generator este un trapez isoscel cu
=30
Principalele tipuri de filete
standardizate
Filetul Fierăstrău (S) – este filetul al cărui
profil generator este un trapez oarecare
Principalele tipuri de filete
standardizate
Filetul Rotund (Rd) – este filetul al cărui profil
generator este compus din arce de cerc racordate cu
laturile unui triunghi isoscel având baza egală cu pasul
Reprezentarea filetelor
În vedere longitudinală :
Linia de vârf a filetului- linie continuă groasă
Linia de fund a filetului – linie continuă subţire
În vedere frontală :
Linia de vârf a filetului- cerc linie groasă
Linia de fund a filetului – ¾ cerc linie subţire
Reprezentarea filetelor
În secţiune longitudinală :
Linia de vârf a filetului- linie continuă groasă
Linia de fund a filetului – linie continuă subţire
În secţiune frontală :
Linia de vârf a filetului- cerc linie groasă
Linia de fund a filetului – ¾ cerc linie subţire
Reprezentarea filetelor
La filetele exterioare sau interioare cu
degajare :
Muchiile degajării se reprezintă cu linie continuă
groasă
Haşura se execută până la linia groasă
Cotarea filetelor
La filetele cilindrice se cotează :
Diametrul cel mai mare d sau D
Cota este precedată de simbolul specific filetului M, Tr, S...
Lungimea utilă
La filetele cu degajare, în lungimea utilă este inclusă si
degajarea
Cotarea filetelor
La filetele conice standardizate se cotează :
Diametrul cel mai mare d sau D
Cota se trasează la aproximativ ½ din lungimea filetului
Simbolul specific al filetului este precedat de litera K
Lungimea utilă
Cotarea filetelor
La filetele nestandardizate se cotează :
Diametrul vârfurilor
Diametrul fundului filetului
Profilul filetului se reprezintă separat la o scară mărită
Notarea filetelor
La filetele standardizate notarea se face prin
litere şi cifre :
Profilul filetului (M,W,Pt, etc)
Diametrul nominal (mm sau ţoli)
Pasul filetului (se trece numai pasul fin)
Sensul filetului (LH-pentru filet stânga )
Numărul de începuturi (pentru filetele cu mai
multe începuturi)
Precizia filetului (f-clasa fină sau g-clasa
grosolană)
Notarea filetelor
Notarea profilului şi a diametrului nominal este
obligatorie
Dacă nu este indicată clasa de precizie se va
subînţelege că filetul este executat în clasa de
precizie normală
Dacă lipseşte sensul înseamnă că acesta este
dreapta
M 36x3/2f-LH
Filet metric cu diametrul nominal de 36 mm, pasul de 3,
două începuturi, clasa de precizie fină, sens stânga
