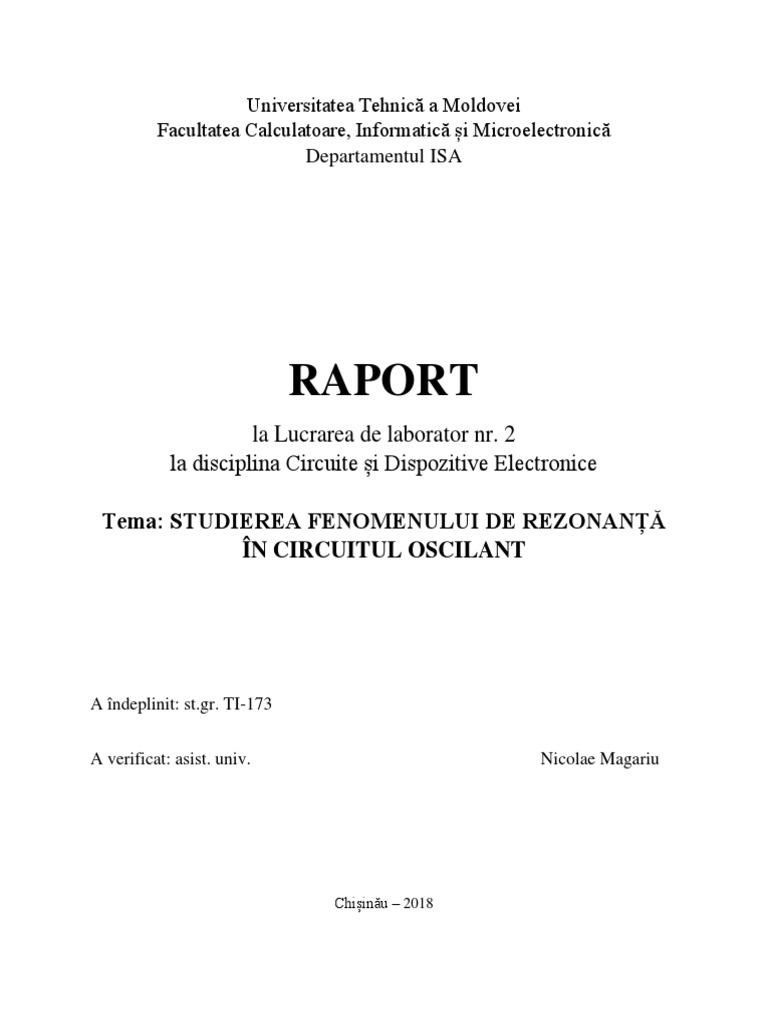

Universitatea Tehnică a Moldovei

Facultatea Calculatoare, Informatică și Microelectronică

Departamentul ISA

RAPORT
la Lucrarea de laborator nr. 2
la disciplina Circuite și Dispozitive Electronice

Tema: STUDIEREA FENOMENULUI DE REZONANȚĂ

ÎN CIRCUITUL OSCILANT

A îndeplinit: st.gr. TI-173

A verificat: asist. univ. Nicolae Magariu

Chișinău – 2018
Scopul lucrării: Cercetarea fenomenului de rezonanță a tensiunilor și rezonanței curenților în
circuitul oscilant LC, determinarea frecvenței rezonante și factorul de calitate al circuitului.

Noțiuni teoretice:

Circuit oscilant în serie se numește circuitul

compus dintr-o inductanță L și un condensator C
conectat în serie cu sursa de semnal.

Îndeplinirea condiției XL=XC (rezistențele

reactive ale Inductanței și Capacității) înseamnă că componenta reactivă a rezistenței de intrare
este zero, chiar dacă sunt prezente elementele reactive. Acest mod de funcționare a circuitului se
numește rezonanță.
Frecvența ω0, numită frecvența de rezonanță, este determinată de faptul că componenta
reactivă a rezistențeii de intrare a circuitului este zero: X= ω0L-1/(ω0C)=0.

Caracteristicile circuitului oscilant în serie:

a) de amplitudine - frecvență (CAF);
b) de fază - frecvență (CFF).

Lățime de bandă (sau banda de

lucru) – regiunea frecvențelor, unde
coeficientului de transmisie K(f) are o
1
valoare de cel puțin ( ≈ 0.707) din
√2

valoarea sa maximă.
 Circuitul oscilant paralel constă dintr-o inductanță L
și un condensator C conectate în paralel.

Caracteristicile circuitului
oscilant în paralel:
a) de amplitudine-frecvență
(CAF);
b) de fază-frecvență (CFF).

Efectuarea lucrării
Partea 1.

Figura 1. Circuit electric pentru cercetarea caracteristicilor circuitului oscilant LC în serie

1
1. De calculat frecvența de rezonanță a circuitului 𝑓0 = 2𝜋√𝐿𝐶, caracteristica impendanței 𝜌 =
𝐿 𝜌
√ , și factorul de calitate 𝑄 = luând în considerație valorile L, r, u, C, indicate pe carcasa
𝐶 𝑟
componentelor. Rezultatele calculelor de introdus în Tabelul 1.
 L = 2.99*10-6H; C = 47 nF; R = 4.4 Ω ;
1
f0 = 2𝜋√𝐿𝐶 = 13.42 kHz

𝐿
ρ = √𝐶 = 63.61 Ω
𝜌
Q = 𝑟 = 14.456

Tabelul 1

𝑓0
L C r 𝜌 Q
Calculat Măsurat
mH nF Ω kHz Ω -
2,99 47 4,4 13,4 23.5 63.61 14.456

2. De determinat experimental frecvența de rezonanță a circuitului oscilant în serie 𝑓0 .

Frecvența găsită de introdus în Tabelul 1.
3. Scoateți caracteristica de frecvență (CF) a circuitului oscilant în serie. În timpul cercetărilor
menținem U1m = 0,1 V. Măsurarea tensiunilor U1m, U2m de efectuat cu ajutorul osciloscopului
(regim cu 2 canale, sincronizare internă). Valorile frecvenței generatorului de ales în așa
mod, pentru a descoperi caracterul de rezonanță al caracteristicilor, inclusiv frecvențele
limită ale benzii de trecere la care valorile U2m = 0,707U2m max. Rezultatele măsurărilor de
introdus în tabelul 2.
Tabelul 2
fJ f0 fS
f, kHz 20 21 22 25 26 27
23 23.5 24

U2m, V 0.5 0.6 1 2.1 3 2.1 0.8 0.5 0.4

𝑈2𝑚
𝐾𝑈 (𝑓) = 5 6 10 21 30 21 8 5 4
𝑈1𝑚
𝐾𝑈
𝐾(𝑓) = 0.167 0.2 0.33 0.7 1 0.7 0.267 0.167 0.137
𝐾𝑈𝑚𝑎𝑥
4. După datele din Tabelul 2 de construit graficile caracteristicii de amplitudine-frecvență K(f) –
coeficientul de transfer normalizat al tensiunii și determinarea valorilor experimentale f0, ∆f,
Q.
𝑈2 0.493
Impendanța totală: 𝑍𝑘 = = 69.1 𝑚𝐴 = 7.134 𝑘𝛺
𝐼

∆𝑓 = |𝑓𝐽 − 𝑓𝑆 | = |24 − 23| = 1 𝑘𝐻𝑧

𝑓0 23.5
𝑄= = = 23.5
∆𝑓 1

K(f)
1.2

0.8

0.6

0.4

0.2

0
19 20 21 22 23 24 25 26 27 28

Figura 2 – Caracteristica amplitudine-frecvență pentru circuitul oscilant în serie

Partea 2.

Figura 4 – Circuitul electric pentru cercetarea caracteristicilor circuitului oscilant LC în paralel

1. Determinați frecvența de rezonantă a circuitului oscilant în paralel.
2. De completat Tabelul 3 și de scos caracteristica amplitudine-frecvență U2m(f).

Tabelul 3 Am luat datele de la aparatul vecin căci nu lucra aparatul la care am efectuat partea 1.
fJ f0 fS
f, kHz 10.3 10.6 10.9 12 12.3 12.6
11.2 11.5 11.8

RS = ∞ 0.055 0.085 0.09 0.182 0.26 0.179 0.115 0.075 0.055

U2m, V RS = 30 kΩ 0.045 0.055 0.08 0.1 0.12 0.09 0.075 0.055 0.05

0.3

0.25

0.2

0.15

0.1

0.05

0
10 10.5 11 11.5 12 12.5 13

Figura 5 – Caracteristica amplitudine-frecvență pentru circuitul oscilant în paralel

Pentru RS = ∞:
𝑟∆𝑓 = |𝑟𝑓𝐽 − 𝑟𝑓𝑆 | = |0.182 − 0.179| = 0.003
𝑟𝑓0 0.26
𝑄= = = 86.7
𝑟∆𝑓 0.003
Pentru RS = 30 kΩ:
𝑟∆𝑓 = |𝑟𝑓𝐽 − 𝑟𝑓𝑆 | = |0.1 − 0.09| = 0.001
 𝑟𝑓0 0,12
𝑄= = = 120
𝑟∆𝑓 0,001
𝑈2 2,1
Impendanța totală: 𝑍𝑘 = = 5,77 𝑚𝐴 = 363.95𝛺
𝐼

Oscilograf
Fenomenul de rezonanță:

Concluzia:

În urma efectuării lucrării de laborator numărul 2, am făcut cunoștință cu circuitul

RLC conectat în serie și paralel, reușind să studiez pe fiecare în parte și diferențele dintre ele.
Am făcut cunoștință cu noțiuni ca rezonanță(care depinde de rezistență), lățime de bandă(unde
coeficientul de transmisie are o valoare>0.707. La îndeplinirea
lucrării a fost utilizat oscilograful, pentru a vedea și percepe mai bine fenomenul de rezonanță.
Așadar consider că cunoștințele acumulate vor fi aplicate pe viitor în domeniu, deci vor fi de
folos.
