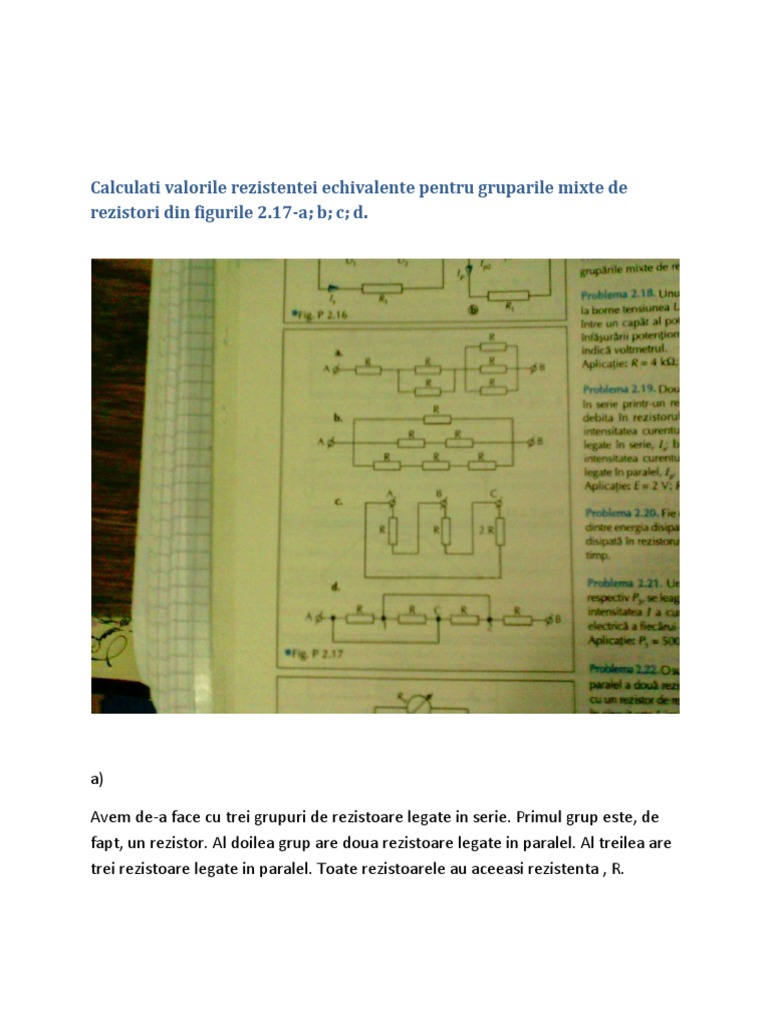

Calculati valorile rezistentei echivalente pentru gruparile mixte de

rezistori din figurile 2.17-a; b; c; d.

a)

Avem de-a face cu trei grupuri de rezistoare legate in serie. Primul grup este, de
fapt, un rezistor. Al doilea grup are doua rezistoare legate in paralel. Al treilea are
trei rezistoare legate in paralel. Toate rezistoarele au aceeasi rezistenta , R.
Calculam rezistenta echivalenta a grupului de 3 rezistoare legate in paralel; s-o
notam R₃ :

Scriem formula generala:

1/ R₃=1/R+1/R+1/R

1/ R₃=3/R

Atunci:

R₃=R/3

Similar pentru grupul de doua rezistoare:

Notam R₂ rezistenta echivalenta a grupului; aceasta este:

1/R₂=1/R+1/R

1/R₂=2/R

Atunci:

R₂=R/2

Acum putem calcula rezistenta echivalenta a intregii grupari, Re , care este o


grupare serie formata din rezistorul R si din rezistoarele echvalente R₂ si R₃.

Re = R+R₂+R₃

Re = R+R/2+R/3

Re = (6R+3R+2R)/6

Re = 11R/6

b)

Avem de-a face cu trei grupuri de rezistoare legate in paralel. Primul grup este, de
fapt, un rezistor. Al doilea grup are doua rezistoare legate in serie. Al treilea are
trei rezistoare legate in serie. Toate rezistoarele au aceeasi rezistenta , R.
Calculam rezistenta echivalenta a grupului de 3 rezistoare legate in serie; s-o
notam R₃ :

Scriem formula generala:

R₃=R+R+R

R₃=3R

Similar pentru grupul de doua rezistoare:

Notam R₂ rezistenta echivalenta a grupului; aceasta este:

R₂=R+R

R₂=2R

Acum putem calcula rezistenta echivalenta a intregii grupari, Re , care este o


grupare paralela formata din rezistorul R si din rezistoarele echvalente R₂ si R₃.

1/Re = 1/R+1/R₂+1/R₃

Inlocuim cu expresiile pentru R₂ si R₃:

1/Re = 1/R+1/2R+1/3R

1/Re = (6+3+2)/6R

1/Re = 11/6R

Re = 6R/11

c)

Avem de-a face cu trei rezistoare identice legate in serie. Rezistenta lor
echvalenta este

Re = R+R+R

Re =3R
d)

Redesenam grupul de rezistoare pastrand legaturile dar repozitionand


rezistoarele. Obtinem figura de mai jos:

R
R
B
A R C

Fig2.17 punctul c)

Aceasta este echivalenta cu desenul echivalent de mai jos:

R
R
A B
R C

Fig2.17 punctul c) Desen echivalent


Acum putem intelege ca avem de-a face cu un prim grup format din trei
rezistoare legat in paralel, grup care este legat la randul sau in serie cu un al
patrulea rezistor. Rezistenta echivalenta a primului grup o notam cu Re3 .

Rezistenta echivalenta finala o vom nota cu Re .

Sa incepem cu calcularea lui Re3 .

1/Re3 = 1/R+1/R+1/R

1/Re3 = 3/R

Re3 =R/3

Acum sa-l calculam pe Re :

Re = R+Re3

Inlocuim pe Re3 :

Re = R+R/3

Re =4R/3
