ROMANIAN
MC
FOR
J16/1532/09.06.2017 CUI: 37731395
Proiectare instalatii electrice QUALITY

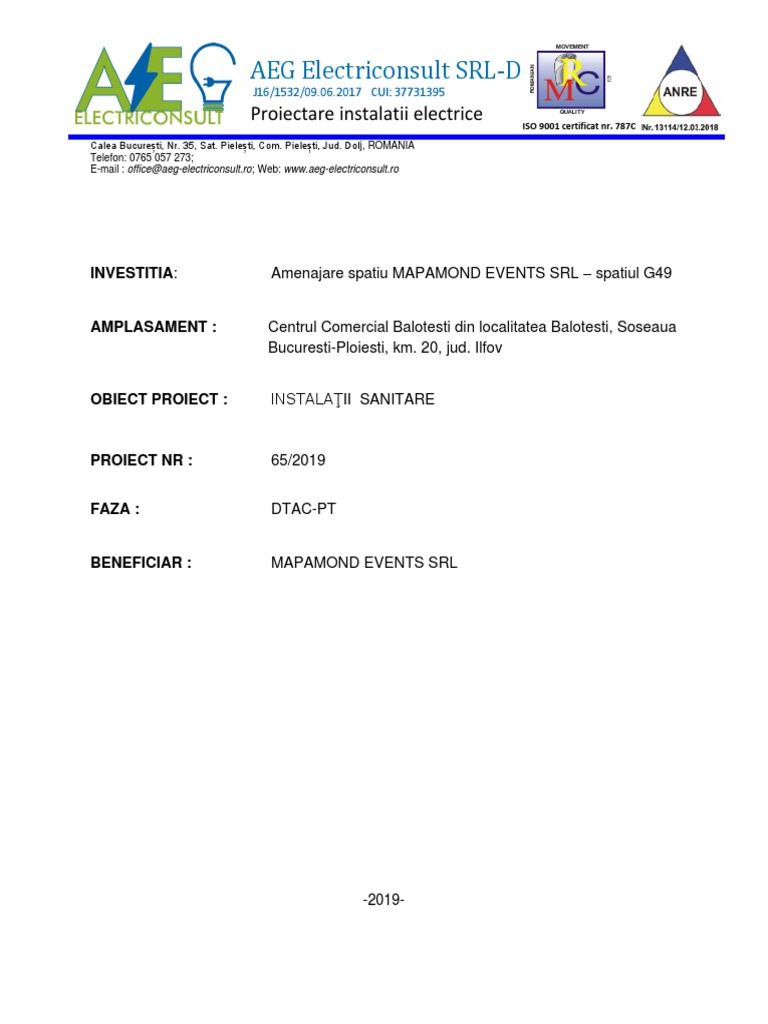

PROIECT NR : 65/2019
FAZA : DTAC-PT
-2019-
MOVEMENT
ROMANIAN
MC
FOR
J16/1532/09.06.2017 CUI: 37731395
Proiectare instalatii electrice QUALITY
BORDEROU
A. PIESE SCRISE
1. Foaie de garda
2. Borderou
3. Memoriu tehnic
4. Faze determinante pentru controlul calitatii lucrarilor
5. Program de urmarire in timp
6. Caiet de sarcini
B. PIESE DESENATE
ROMANIAN
MC
FOR
J16/1532/09.06.2017 CUI: 37731395
Proiectare instalatii electrice QUALITY
MEMORIU TEHNIC
I. DATE GENERALE
Proiectul de fata trateaza instalatiile sanitare faza documentatie tehnica pentru autorizarea
lucrarilor de constructii (D.T.A.C) aferente obiectivului “Amenajare spatiu MAPAMOND
EVENTS SRL – spatiul G49“
Lucrarea s-a intocmit pe baza solutiilor de arhitectura, constructii si a temei beneficiarului.
• Amplasament:
Centrul Comercial Balotesti din localitatea Balotesti, Soseaua Bucuresti-Ploiesti, km. 20,
jud. Ilfov
• Beneficiar:
MAPAMOND EVENTS SRL
• Faza proiect:
D.T.A.C – P.Th
Alimentarea cu apa a acestui spatiu este realizata din reteaua de distributie cu apa potabila a
centrului comercial, iar asigurarea debitelor orare se va face astfel:
• pentru apa potabila din reteaua interioara de distributie
• pentru apa calda menajera dintr-un boilerul electric de 50 l amplasat in vestiar
Reteaua de distributie, atat de apa potabila, cat si de apa calda menajera va fi dotata cu
robineti de sectorizare pe grupuri sanitare si de asemenea, pe legaturile de la obiectele
sanitare s-au prevazut robinete de inchidere si reglare.
Conductele interioare de distributie apa potabila si apa calda menajera la grupurile sanitare
se vor execura din teava de PPR sau cupru si vor fi montate :
• in nise de protectie prevazuta in peretii laterali pentru conductele orizontale (legaturile
coloana-obiecte sanitare);
• izolate cu Armaflex pentru conductele prevazute in peretii de rigips, ghene si prin
plafonul fals (distributia orizontala).
Instalatii sanitare Pag.3
Apele provenite din evacuarea grupurilor sanitare cat si a bucatariei se vor deversa in reteaua
de canalizare a centului comercial, retea prevazuta cu separatoare de grasimi.
Nr Participanti
crt Faze determinante Documentul care se Reprezentanti din Observatii
încheie partea:
1 Proba de presiune si Proces verbal de control al Inspectoratului de
etanseitate a calitatii lucrarilor in faze stat in constructii
instalatiei de determinante Benficiarului
alimentare cu apa a Proces verbal de probe de Executantului
ob. sanitare presiune Proiectarii
Prezentul program odata cu adaptarea la teren urmeaza sa fie supus aprobarii organelor
Inspectoratului de stat in constructii
Intocmit
ing. Emanuel Cezar
Instalatii sanitare Pag.6
• Zonele de observatie
2-1 - pentru etanseitatea conductelor se vor controla zonele de asamblare a
fitigurilor si armaturilor;
2-2 - pentru etanseitatea armaturilor în zonele de asamblare si la tijele de
manevrare;
2-3 - pentru corecta functionare a pompelor se vor controla manometrele de
indicare a presiunii;
2-4 - pentru pozitia conductelor se vor controla dispozitivele de sprijin si ancorare;
2-5 - aparatele de automatizare sa functioneze la parametrii din proiect;
2-6 - pentru calitatea apei uzate se va controla buna functionare a separatorului
In cazul avariei sau abaterii de la functionarea normala, seful unitatii va lua masurile
pentru remediere.
Personalul însarcinat cu efectuarea acestei activitati va întocmi rapoarte ce vor fi
mentionate în “Jurnalul Evenimentelor” si incluse în cartea tehnica a constructiei.
In cadrul urmaririi curente, la aparitia unor deteriorari ce se considera ca pot afecta
durabilitatea constructiei, beneficiarul va comanda o inspectare extinsa asupra
constructiei, urmata daca este cazul de o expertiza tehnica.
Intocmit
ing. Emanuel Cezar
LISTA DE CANTITATI INSTALATII SANITARE
A INSTALATII SANITARE
1 Lavoar ceramic complet echipat + legaturi la coloanele de alimentare cu apa si canalizare buc 1
2 Baterie monocomanda apa calda/apa rece pentru lavoar buc 1
3 WC duobloc complet echipat + legaturi la coloanele de alimentare cu apa si canalizare buc 1
4 Spalator din inox cu o cuva complet echipat + legaturi la coloanele de alimentare cu apa si canalizare buc 2
5 Spalator din inox cu doua cuve complet echipat + legaturi la coloanele de alimentare cu apa si canalizare buc 1
6 Baterie monocomanda apa calda/apa rece pentru spalator buc 3
7 Sifon de pardoseala in linie Dn40/50 buc 1
8 Teava canalizare PP 32 + fitinguri ml 14
9 Teava canalizare PP 40 + fitinguri ml 5
10 Teava canalizare PP 50 + fitinguri ml 3
11 Teava canalizare PP 110 + fitinguri ml 6
12 Teava PPR 16 + fitinguri ml 3
13 Teava PPR 20 + fitinguri + izolatie cu vata minerala caserata 30 mm ml 32
14 Teava PPR 25 + fitinguri + izolatie cu vata minerala caserata 30 mm ml 5
15 Boiler electric V=50l buc 1
16 Robineti, clapete, filtre, conform schemei functionale ans 1
17 Suporti pentru sustinerea conductelor buc 20
18 Efectuat teste de etanseitate si presiune pentru conductele de apa si canalizare ml 68
NOTA:
Ofertantul va include toate materialele necesare, transportul, montajul, uzinarea, punerea in opera si functiune, etc
Ofertantul are obligatia de a verifica toate cantitatile corespunzatoare articolelor cu situatia existenta din teren
Evaluarea cantitatilor de materiale nu include pierderile tehnologice si materiale marunte
pag.1
Mapamond Events S.R.L INSTALATII SANITARE
Centrul Comercial Balotesti din localitatea Balotesti
CAIET DE SARCINI
INSTALATII SANITARE
1. OBIECTUL LUCRARII
2. PRESCRIPTII SI NORME
3. INSTALATII SANITARE
Conductele de distributie principale si coloane sunt tevi din Ol-Zn filetate, sudate
longitudinal STAS 7656/80, imbinate cu fitinguri din fonta maleabila STAS 471/81
zincate.
Dimensiunile variaza intre 1/2" - 21/2".
Teava aprovizionata va trebui sa aiba Certificatul de calitate al producatorului,
precum si cartea tehnica de executie pentru tevile din materiale plastice.
Imbinarea tevilor din otel zincat se va face numai prin fitinguri din fonta maleabila
STAS 838 zincate sau prin flanse rotude filetate STAS 2402 asa cum este prevazut
in proiect.
Se utilizeaza fitinguri zincate executate conf. STAS 838, din fonta maleabila Fm35,
STAS 569, cu filet interior sau interior exterior.
Filetele interioare sunt cilindrice STAS 402, iar cele exterioare conice (1:6) STAS
1765.
Flansele se utilizeaza numai la racordarea cu aparate sau armaturi cu flanse.
Flansele sunt din otel rotunde cu guler, Pn=10, STAS 2402. Filetul flanselor trebuie
sa corespunda STAS 402.
Conductele se vor monta dupa ce in prealabil s-a facut trasarea lor. Tevile din otel
zincat sudate longitudinal se vor monta astfel incat imbinarea sudata sa fie vizibila pe
toata lungimea ei.
Filetul tevilor va corespunde STAS 402 si trebuie sa permita insurubara pieselor cu
mana pana la cel putin 1/2 si cel mult 3/4 din lungimea "L" a filetului piesei de
asamblare. Pentru conductele din mase plastice se vor utiliza materiale specializate,
omologate.
In locurile in care se considera ca sunt necesare interventii frecvente in timpul
exploatarii se vor folosi imbinari demontabile, prevazute numai in locuri accesibile,
vizitabile.
IIn portiunile in care conductele traverseaza elementele de constructii, nu se admit
imbinari.
Instalatia de distributie se traseaza conform proiectului.
La montarea conductelor in plasa pe un singur rand sau pe mai multe randuri, se va
lasa spatiu suficient intre randurile de conducte si elementele de constructii pentru
Punctele fixe daca nu sunt precizate ca pozitie prin proiect se vor monta dupa cum
urmeaza: (I- 9 - 94, pentru conducte din otel):
Diametrul nominal Distanta intre suportii ficsi (m)
temp. 40˚C temp. 60˚C
1 1/4" 100 90
2" 115 100
3" 150 130
Punctele fixe se vor realiza conform detaliilor omologate daca nu sunt prevazute
altfel prin proiect. Se pot utiliza suporti propusi de constructor cu conditia acceptarii
lor de catre proiectant.
Daca nu se prevede altfel prin proiect, ramificatiile conductelor spre consumatori,
(obiecte sanitare), se realizeaza mascat, in slituri orizontale sau verticale, luandu-se
la montaj masurile necesare pentru a permite dilatarea conductelor ingropate.
Se vor respecta cu strictete toate masurile impotriva transmiterii zgomotelor si
anume:
• bratari de sustinere la conductele din metal cu strat antifonic (cauciuc sau pasla
0,3...0,8 mm);
• racorduri elastice intre conductele de distributie si agregatele hidromecanice
• izolarea fonica prin tampoane de cauciuc a soclului flotant al agregatelor
hidromecanice, de elementele fixe ale constructiei (pardoseli, socluri din beton,
etc.)
3.2. Armaturi
Se vor monta armaturi de siguranta, corp din alama AmT1, mufe filetate pentru tevi
de otel, cu contragreutate (<2" STAS 5735 tipizare), la aparatele pentru prepararea
apei calde.
Armaturile se vor monta tinand seama de urmatoarele conditii:
- usor accesibile
- usor demontabile
Toate armaturile vor fi montate in pozitia inchis.
Generalitati
a. Obiectele sanitare vor fi prevazute din portelan sanitar vitrifiat la nivelul de calitate
„Mondial”.
b. Echipamentele cu accesorii cum ar fi manere, suport prosoape, carlige, suport
hartie igienica, vor fi culoare alba.
c. Toate armaturile prin care se asigura folosirea obietelor sanitare din portelan:
- robinetele simple
- bateriile amestecatoare de apa calda si rece
- ventilele de scurgere si sifoanele de legatura la canalizare
trebuie sa fie robuste, usor de utilizat, aspectuoase, finisate cromat lucios.
e. Toate obiectele sanitare si armaturile de utilizare trebuiesc asigurate de un singur
furnizor ale carui referinte sa ateste calitatea produselor furnizate
Lavoare
• montaj ingropat in masa de marmura de sinteza, sau in consola, conform
proiectului
• baterie monobloc, monocomanda
• ventil de scurgere
• sifon "P"
• robinete coltar, accesorii marunte
Instalatia de WC
• vas de closet din portelan vitrifiat montat pe pardoseala
• rezervor de spalare la semi-inaltime
• rama si capac rabatabil
• sisteme de fixare
• port hartie, accesorii marunte, etc.
Spalatoare din inox inclusiv:
• ventil de scurgere si sifon (Dn50) din PP, ≥ 1 1/2"
• baterie amestecatoare cu brat basculant, monobloc, monocomanda 1/2"
• robinete coltar
Sunt prevazute conducte din polipropilena (PP.) si PVC KG pentru scurgerea apelor
uzate sanitare:
- de la obiectele sanitare, montate sub tencuieli sau in pardoseli
- ramificatii aparente sub plafoane false
- colectoare orizontale in zone usor accesibile pana la Dn 150 mm.
Produsul trebuie sa raspunda normelor de calitate, standardelor de forma si sa se
incadreze privind rezistenta si conditiile de montaj in prevederile normativelor NP 003 –
96 si I 1 - 78 pentru conducte de scurgere din p.p. si PVC KG.
Asamblarea tuburilor de scurgere din p.p. si PVC KG se face prin mufe avand inel de
cauciuc pentru etansarea imbinarii. Asamblarea se executa strict in conformitate cu
instructiunile producatorului.
La montarea tuburilor de scurgere indiferent de materialele din care sunt facute se vor
respecta traseele din proiect, iar daca conditiile de executie pe santier impun unele
modificari de traseu se va solicita acordul proiectantului.
Se vor monta tuburi din PVC-KG pentru instalatiile de scurgere montate ingropat in
radier si in pardoseala subsolului conform proiect.
Toate materialele vor fi insotite de certificate de calitate. Materialele specificate pot fi
inlocuite numai in cazuri justificate, cu aprobarea proiectantului. Schimbarile de
materiale se vor consemna scris.
Piese de curatire
50 - 70 10 5
100 15 8
125 - 200 15 14
Sifoane de pardoseala
Instalatii de canalizare
Obiecte sanitare
Masuri P.S.I.
INTOCMIT
ing. Emanuel Cezar
