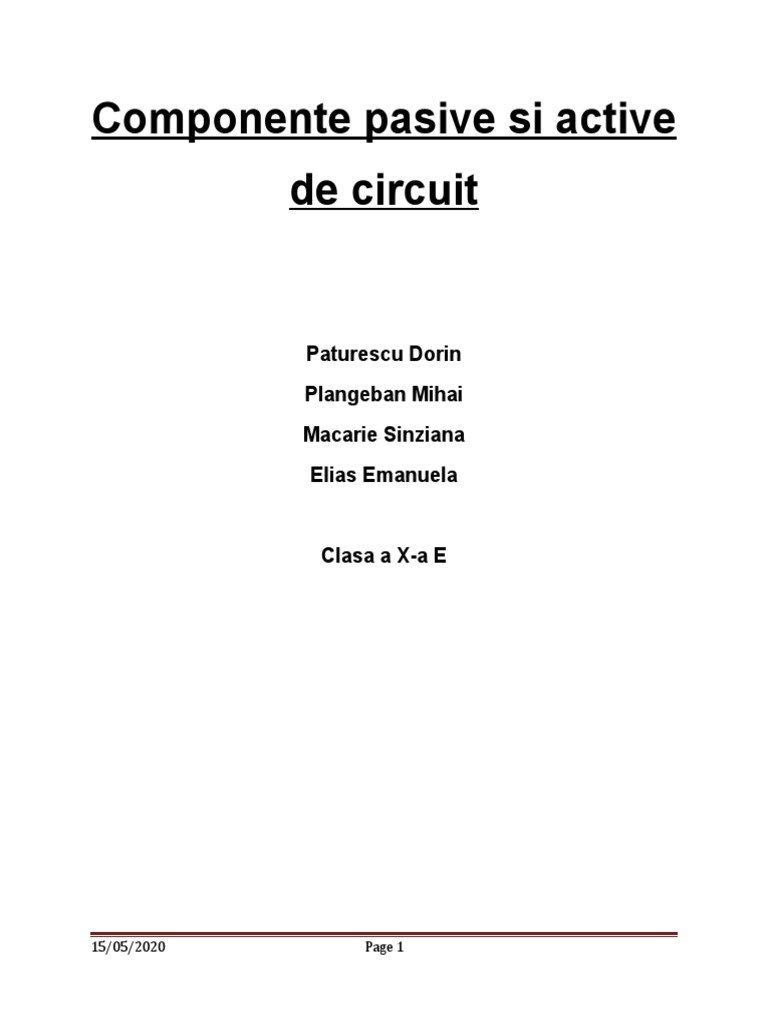

Componente pasive si active

de circuit

Paturescu Dorin
Plangeban Mihai
Macarie Sinziana
Elias Emanuela

Clasa a X-a E

15/05/2020 Page 1
 Cuprins
1. Componente pasive de circuit:
Rezistorul – pag. 3, 4
Condensatorul – pag. 5, 6
Bobina – pag. 7, 8
2. Componente active de circuit:
Dioda redresoare – pag. 9
Dioda Zener – pag. 10
3.Bibliografie – pag. 11

15/05/2020 Page 2
 Rezistorul
Definitie: Rezistorul este o piesa componenta pasiva a carei
principala proprietate este rezistenta electrica. Conform legii lui Ohm,
curentul electric care curge prin rezistor este proportional cu tensiunea
U
aplicata pe terminalele rezistorului ( I = R ). Cel mai important parametru
al unui rezistor este rezistenta sa electrica, exprimata in ohmi [Ω].
Tipuri de rezistoare: Pentru a putea recunoaste in scheme diverse
tipuri de rezistoare, trebuie sa le putem identifica dupa simbol.
A. Simbolul rezistoarelor fixe:

B. Simbolul rezistoarelor variabile:

Marcarea rezistoarelor in codul culorilor: Pe rezistor sunt

inscriptionate 3 sau 4 inele colorate. Fiecarei culori ii corespunde o
cifra. Citirea se va face de la inelul cel mai apropiat de unul dintre
capete.

Corespondenta dintre cifre si culori:

15/05/2020 Page 3
0 - N - negru
1 - M - maro
2 - R - rosu
3 - O - portocaliu
4 - G - galben
5 - V - verde
6 - A - albastru
7 - I - indigo
8 - G - gri
9 - A - alb
Al patrulea inel exprima toleranta. Culorile acestuia sunt: auriu(5%),
argintiu(10%) si daca inelul lipseste, toleranta va fi de 20%.
Relatia pentru calculul valorii rezistentei in codul culorilor:
R=AB×10C ±D

15/05/2020 Page 4
 Condensatorul
Definitie:Condensatorul este un dispozitiv electric pasiv ce
inmagazineaza energie sub forma unui camp electric intre doua armaturi
incarcate cu o sarcina electrica egala, dar de semn opus. Acesta mai
este cunoscut si sub denumirea de capacitor.

Unitatea de masura, in sistem international, pentru capacitatea

electrica este Faradul (notat F)

Formula generala pentru calculul capacitatii unui condensator:

Q
C=
U

15/05/2020 Page 5
Tipuri de condensatoare:

Condensator nepolarizat:

Condensator electrolitic:

Condensator variabil:

Comportarea condensatorului in curent continuu:Atunci cand se

aplica o tensiune la bornele condensatorului, acesta incepe sa se
incarce cu sarcina electrica. Se comporta ca un intrerupator deschis.
Comportarea condensatorului in curent alternativ:Atunci cand la
bornele condensatorului se aplica o tensiune alternativa,
condensatorul permite trecerea curentului electric. In acest caz,
condensatorul dezvolta o rezistenta interna numita reactanta
capacitiva, notata cu Xc.

15/05/2020 Page 6
 Bobina
Definitie:Bobina este un dispozitiv electric pasiv, care are doua
capete si este folosit in circuitele electrice pentru a inmagazina
energie in camp magnetic sau pentru detectia campurilor magnetice.
Parametrul specific al unei bobine este inductanta sa.
Constructia unei bobine:Bobina se realizeaza prin infasurarea unui
conductor pe un miez. Acest miez poate fi feromagnetic, in acest caz
bobina avand inductanta mare, sau poate fi neferomagnetic, sau chiar
sa lipseasca(miezul fiind aer), in acest caz bobina avand inductanta
scazuta.

Principala marime care caracterizeaza o bobina este Inductanta(L).

Unitatea de masura pentru inductanta este H(Henri).
Inductivitatea(L) se poate calcula:

µ = permeabilitate magnetica
N= numarul de spire
S= aria unei spire
L= lungimea bobinei
15/05/2020 Page 7
Comportarea bobinei in curent continuu: Bobina in curent continuu
se comporta ca un rezistor. Este valabila legea lui Ohm.
U= tensiunea aplicata la bornele bobinei
R= rezistenta conductorului din care este confectionata bobina
Comportarea bobinei in curent alternativ: Bobina in curent
alternativ dezvolta o rezistenta suplimentara numita reactanta
inductiva(XL):

Din formula rezulta ca la cresterea frecventei creste si reactanta

inductiva. Este invers ca in cazul condensatorului.

15/05/2020 Page 8
 Dioda redresoare
Definitie: Dioda redresoare este un dispozitiv electronic constituit
dintr-o jonctiune pn prevazuta cu contacte metalice la regiunile p si n
si introdusa intr-o capsula din sticla, metal, ceramica sau plastic.
Regiunea p a jonctiunii constituie anodul diodei, iar jonctiunea n,
catodul

Polarizarea diodelor:
Prin polarizarese intelege aplicarea la terminalele diodei a unei
tensiuni continue.
Polarizarea directaconsta in conectarea bornei (+) a sursei la
Anodul(+) diodei si a bornei(-) a sursei la Catodul(-) diodei.
La polarizare directa, dioda intra in conductie si permite trecerea
curentului electric prin ea.
Polarizarea inversa consta in conectarea bornei(+) a sursei la
catodul(-) diodei si a bornei(-) a sursei la Anodul(+) diodei.
La polarizare inversa, dioda se blocheaza si NU permite trecerea
curentului electric prin ea

15/05/2020 Page 9
 Dioda stabilizatoare(Zener)
Definitie: Dioda Zener este o dioda stabilizatoare de tensiune.
Functionarea ei se bazeaza pe proprietatea jonctiunii p-n de a avea
in regiunea de strapungere o tensiune la borne constanta intr-o gama
larga de variatie a curentului invers.
Dioda funtioneaza intr-un regim de strapungere controlat in care atat
curentul cat si puterea disipata sunt mentinute la valori pe care dioda
le poate suporta in regim permanent fara sa se distruga.
Dioda Zener este construita din siliciu.

Cand este polarizata direct(+ pe anod si – pe catod) functioneaza ca

o dioda cu jonctiune.
Cand este polarizata invers(- pe anod si + pe catod) functioneaza in
regim de strapungere

15/05/2020 Page 10
 Bibliografie
http://www.scritub.com/profesor-scoala/TIPURI-DE-REZISTOARE-
AUXILIAR-24115162115.php
https://ro.wikipedia.org/wiki/Rezistor
https://ro.wikipedia.org/wiki/Condensator_electric
http://www.electroniq.net/tutoriale-electronica/simbolizarea-marcarea-
clasificarea-si-modul-de-conectare-al-condensatoarelor.html
https://hobbytronica.ro/reactanta-inductiva-si-reactanta-capacitiva/
http://ep.etc.tuiasi.ro/files/MCCP/Mccp11-L.pdf
https://ro.wikipedia.org/wiki/Diod%C4%83
https://ro.wikipedia.org/wiki/Diod%C4%83_semiconductoare
https://eprofu.ro/docs/electronica/carte/diode-redresoare.pdf
http://www.referatele.com/referate/diverse/online16/DIODE-
SEMICONDUCTOARE---dioda-ZENER--Dioda-cu-contact-
punctiform--Dioda-VARICAP--DIODA-TUNEL-referat.php

15/05/2020 Page 11
