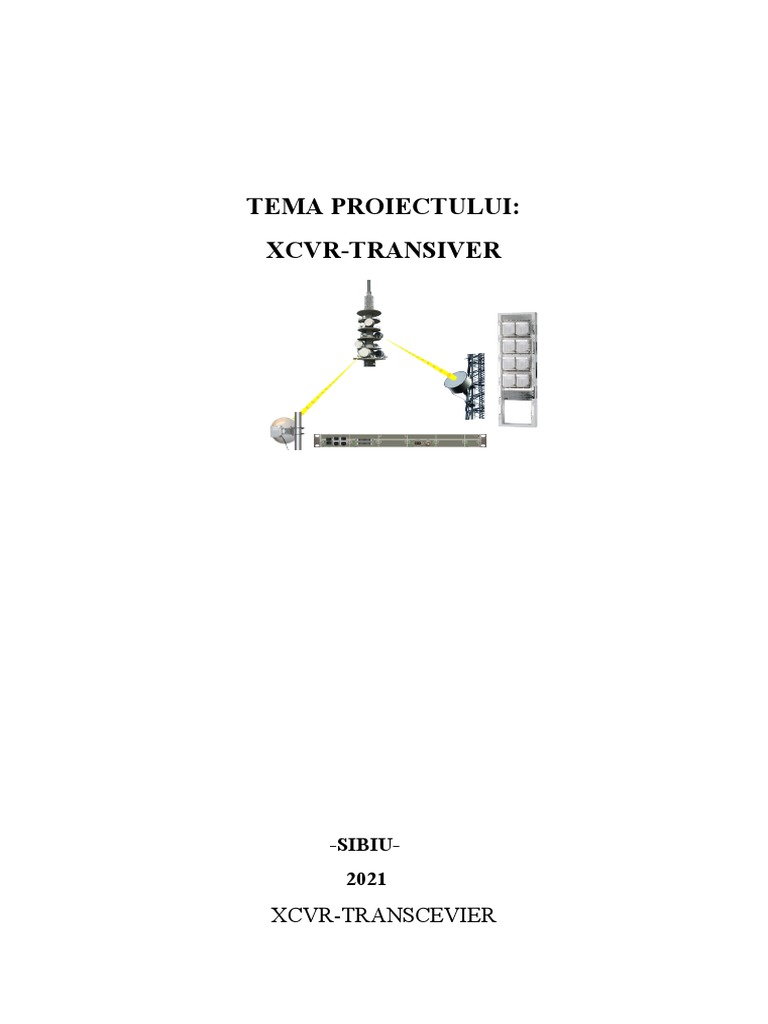

TEMA PROIECTULUI:

XCVR-TRANSIVER

-SIBIU-
2021
XCVR-TRANSCEVIER
 Semnificație XCVR-TRANSCEVIER este un dispozotiv
care contine atât un emițător cât și un receptor, acesta poate
transmite și primi semnale.
Hardware XCVR este unul independent, este de capacitate și de moldulație, ce se
compune dintr-un XCVR și un DIPLEXER care formează unitatea externă ODU și înseamnă
outdoor unit. XCVR este reglabil pe toată banda de frecvență, atât în partea înaltă, cât și în
cea joasă.
Diplexorul determină acoperirea sub-bandă. ODU este montat în mod direct pe
antenăsau pe pilon daca antena este una detașabilă,
pentru toate configurațiile.
În HSB și configurațiile 1+1/2+0 se utilizează
un cuplaj RF atunci când conectați ODU la interfața
antenei.
Transmițătoarele acoperă benzi complete de
frecvență rezultâmd, astfel o desfășurare mai simplă
unde are mai puține piese de schimb, ceea ce reduce
semnificativ costurile de operare ale operatorului. Evo
TM
XPAND IP.
Fig. 1 Antena cu transcevier
Sistemele bazate pe ODU cuprind partea indoor IFU, partea outdoor ODU și antena.
Pentru a conecta două XCVR-uri se folosește un cuplor. IFU și ODU sunt interconectate cu
cablu coaxial care emit și recepționează traficul utilizatorului, astfel încât comunicațiile de
management între IFU și ODU și alimentarea către ODU. Ne asigurăm că conectorii coaxiali
de pe XCVRse potrivesccu conectorii corespunzători de pe placa de montare Un IFU poate
gestiona sisteme radio pentru aranjarea canalelor de tip 1+0, 1+1 HSG și 2+0. Pentru
conectarea a mai multor XCVR-uri se folosește sistemul de branșament care permite
conectarea a mai multor transceivere. Sunt implementate prin conectarea a mai multor IFU
utilizând portul de expansiune de la spatele IFU, ce conectează un nr. maximde 4 IFU. IFU
ocupă întotdeauna sloturile 1 și 7.
Caracteristici XCVR –tranceiver.

Nr. crt Caracteristică Valoare

1 Gama de frecvență 4-13 GHz

2 Tipul instalației All indoor

3 Modulatie Polarizare simplă2048 QAM

4 Lățime bandă canal 7 la 60 MHz

5 Configurații ACCP, ACAP, CCDP

XCVR- Vedere din spate.

 Se identifica un conector pentru emisie (RX), și doi pentru recepție(RX). Conectorul
RX DS se folosește doar când folosim configurația cu diversitate spațială.
Fig.2 vedere spate
Duplexor- Vedere față.
În partea din față identificăm conectorii de emisie/recepție pentru conectarea cu
XCVR-ul, iar în partea din spatele conductorul, ghid de undă pentru
conectarea cu antenă.

Fig.3 vedere din fată

Cuplor-vedere din față.
Este folosit pentru conectarea a doua XCVR-uri la antenă.
GE(o)- port optic Ethernet 2.5G pentru modulul optic SFP
COMBO-Port electric pentru conector
RJ45
GE(e)- Port compozit pentru fibra optica
2.5GE
P&E-Port de alimentare Ethernet pentru
semnal electric și semnal de alimentare de -48 V.
Fig 4 vedere din lateral
Unitatea exterioară ODU, de pe
containerele de comunicații RMNC.
Sursă de alimentare-alimentare din IDU prin cablu IF, banda de lățime este de 6-
8GHz, lățimea de bandă este de 3,5-56 MHz, modulațiile sunt cuprinse între 4-256QAM,
puterea de emisie este de 2+0HSB, semnalul de recepție BER=10 -6 pt banda 7-8 GHz la 128
QAM-33 dBm pt banda 7-8 GHz la 128 QAM, Ccnectare ODU-ANTENA-72dBm, nr. ODU
conectate la antenă-72dBm.
Problemele potențiale sunt de asemenea legate de instalarea cablurilor și conectorilor
IFU-ODU/XCVR. Pătrunderea apei, iluminarea sau stresul mecanica pot cauza probleme cu
cablu IFU-ODU/XCVR. Uneori este greu de găsit motivul problemei, deoarece un cablu
defect, un conector, o sursă de alimentare și diferenele defecte dau aceiasi imagine în
Evoluțion Manager. Daca se pierde conexiunea de legătură, se pierd și informațiile de alarmă
de la stația de la distanță.
Se verifică cablu IFU-ODU/XCVR, sa nu fie circuitat sau deschis, se măsoară
rezistența pe partea IFU a cablului(-48v).
Ori de câte ori desurubați conectorul de pe ODU/XCVR, trebuie să ne asigurăm că
esteîntotdeauna reconectat corect și protejatde pătrunderea apei, utilizănd manșonul de
cauciuc sau banda de vulcanizare. Daca a pierdut un contact comunicarea de la XCVR la
RIU a eșuat, deconectați si reconectați IFU-ODU/XCVR, iar daca alarma persistă se va
verifica cablu și conectorii. Dacă cablul este okexistă un efect în oricare dintre elela RIU
SAU XCVRse va înlocui la nivelul de putere a semnalului RIU sau XCVR.
Se verifică cablu IFU-ODU/XCVR, deoarce se poate datora că este prea lung sau
calitatea cablului. Dacă la nivel de intrare este defectă vreo componentă(RIU), se vor înlocui
componentele defecte.
