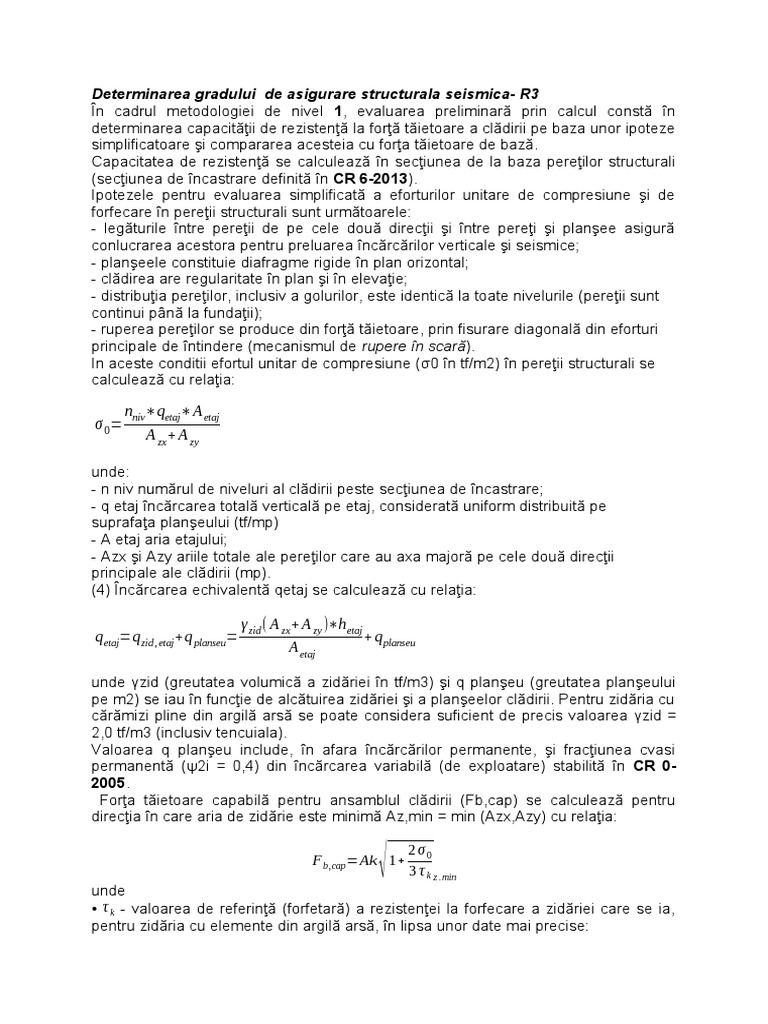

Determinarea gradului de asigurare structurala seismica- R3

În cadrul metodologiei de nivel 1, evaluarea preliminară prin calcul constă în

determinarea capacităţii de rezistenţă la forţă tăietoare a clădirii pe baza unor ipoteze
simplificatoare şi compararea acesteia cu forţa tăietoare de bază.
Capacitatea de rezistenţă se calculează în secţiunea de la baza pereţilor structurali
(secţiunea de încastrare definită în CR 6-2013).
Ipotezele pentru evaluarea simplificată a eforturilor unitare de compresiune şi de
forfecare în pereţii structurali sunt următoarele:
- legăturile între pereţii de pe cele două direcţii şi între pereţi şi planşee asigură
conlucrarea acestora pentru preluarea încărcărilor verticale şi seismice;
- planşeele constituie diafragme rigide în plan orizontal;
- clădirea are regularitate în plan şi în elevaţie;
- distribuţia pereţilor, inclusiv a golurilor, este identică la toate nivelurile (pereţii sunt
continui până la fundaţii);
- ruperea pereţilor se produce din forţă tăietoare, prin fisurare diagonală din eforturi
principale de întindere (mecanismul de rupere în scară).
In aceste conditii efortul unitar de compresiune (σ0 în tf/m2) în pereţii structurali se
calculează cu relaţia:

nniv∗qetaj∗A etaj
σ 0=
A zx +A zy

unde:
- n niv numărul de niveluri al clădirii peste secţiunea de încastrare;
- q etaj încărcarea totală verticală pe etaj, considerată uniform distribuită pe
suprafaţa planşeului (tf/mp)
- A etaj aria etajului;
- Azx şi Azy ariile totale ale pereţilor care au axa majoră pe cele două direcţii
principale ale clădirii (mp).
(4) Încărcarea echivalentă qetaj se calculează cu relaţia:

γ zid ( A zx +A zy )∗h etaj

q etaj=q zid , etaj +q planseu= + q planseu
A etaj

unde γzid (greutatea volumică a zidăriei în tf/m3) şi q planşeu (greutatea planşeului

pe m2) se iau în funcţie de alcătuirea zidăriei şi a planşeelor clădirii. Pentru zidăria cu
cărămizi pline din argilă arsă se poate considera suficient de precis valoarea γzid =
2,0 tf/m3 (inclusiv tencuiala).
Valoarea q planşeu include, în afara încărcărilor permanente, şi fracţiunea cvasi
permanentă (ψ2i = 0,4) din încărcarea variabilă (de exploatare) stabilită în CR 0-
2005.
Forţa tăietoare capabilă pentru ansamblul clădirii (Fb,cap) se calculează pentru
direcţia în care aria de zidărie este minimă Az,min = min (Azx,Azy) cu relaţia:

unde
F b ,cap =Ak 1+
√ 2 σ0
3 τ k z .min

• τ k - valoarea de referinţă (forfetară) a rezistenţei la forfecare a zidăriei care se ia,

pentru zidăria cu elemente din argilă arsă, în lipsa unor date mai precise:
- τ k = 0,06 N/mm2 (6 tf/m2) pentru zidărie cu mortar de var;
- τ k = 0,12 N/mm2 (12 tf/m2) pentru zidărie cu mortar de ciment.
NOTĂ Valoarea τk se referă la pereţii neavariaţi; în cazul pereţilor avariaţi, expertul
tehnic va aprecia nivelul de reducere care se impune. Orientativ, pentru zidăriile cu
avarii moderate valoarea τ k s-a reduce cu 25÷30% iar în cazul avariilor grave cu
50÷60%.

Indicatorul R3 care exprimă capacitatea de rezistenţă a clădirii se determină cu

relaţia:
F b , cap 316 ,8
R3 = =0,44
Fb = 720 ,8

A. ÎNCĂRCĂRI
 Planseu etaj curent

Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/m2]
[daN/m2] [daN/m2]

Greutate proprie placă 9 cm 0,09mx2500daN/m2 225 1.35 303.75 1 225

Tencuială 0,02mx1900daN/m 2
38 1.35 51.3 1 38

Pardoseala 6 cm 0.06mx2200da/m2 132 1.35 178.2 1 132

Utilă 300 1.5 450 0.4 120

Pereţi despărţitori 100 1.35 135 1 100
Instalaţii 30 1.35 40.5 1 30
TOTAL 825 1158.75 645

 Planseu etaj 2

Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/m2]
[daN/m2] [daN/m2]

Greutate proprie placă 9 cm 0,09mx2500daN/m3 225 1.35 303.75 1 225

Tencuială 0,02mx1900daN/m 3
38 1.35 51.3 1 38
Zăpadă 200 1.5 300 0.4 80
Sarpanta 100 1.35 135 1 100
TOTAL 563 790.05 443

 Perete zidarie 25cm

Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/m2]
[daN/m2] [daN/m2]

Greutate zidarie 0.25mx1850daN/m3 462.5 1.35 624.375 1 462.5

Tencuială 0,02mx2x1900daN/m3 76 1.35 102.6 1 76
TOTAL 538.5 726.975 538.5

 Perete zidarie 37.5cm

Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/m2]
[daN/m2] [daN/m2]

Greutate zidarie 0.375mx1850daN/m3 693.75 1.35 936.56 1 693.75

Tencuială 0,02mx2x1900daN/m 3
76 1.35 102.6 1 76
TOTAL 769.75 1039.16 769.75

 Perete zidarie 50cm

Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/m2]
[daN/m2] [daN/m2]

Greutate zidarie 0.5mx1850daN/m3 925 1.35 1248.75 1 925

Tencuială 0,02mx2x1900daN/m 3
76 1.35 102.6 1 76
TOTAL 1001 1351.35 1001

 Grinda 20x45
Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/ml]
[daN/ml] [daN/ml]

Greutate grinda 0,20mx(0,45-0.09)mx2500daN/m3 180 1.35 243 1 180

Tencuială 0,02mx0.92mx1900N/m3 34.96 1.35 47.196 1 34.96
TOTAL 214.96 290.196 214.96

 Grinda 20x40
 Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/ml]
[daN/ml] [daN/ml]

Greutate grinda 0,20mx(0,40-0.09)mx2500daN/m3 155 1.35 209.25 1 155

Tencuială 0,02mx0.82mx1900N/m 3
31.16 1.35 42.066 1 31.16
TOTAL 186.16 251.316 186.16

 Grinda 20x50
Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/ml]
[daN/ml] [daN/ml]

Greutate grinda 0,20mx(0,50-0.09)mx2500daN/m3 205 1.35 276.75 1 205

Tencuială 0,02mx1.02mx1900N/m3 38.76 1.35 52.326 1 38.76
TOTAL 243.76 329.076 243.76

 Grinda 15x35
Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/ml]
[daN/ml] [daN/ml]

Greutate grinda 0,15mx(0,35-0.09)mx2500daN/m3 97.5 1.35 131.625 1 97.5

Tencuială 0,02mx0.67mx1900N/m3 25.46 1.35 34.371 1 25.46
TOTAL 122.96 165.996 122.96

 Centura 25x20
Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/ml]
[daN/ml] [daN/ml]

Greutate grinda 0,25mx(0,20-0.09)mx2500daN/m3 68.75 1.35 92.81 1 68.75

Tencuială 0,02mx0.44mx1900N/m 3
16.72 1.35 22.572 1 16.72
TOTAL 85.47 115.382 85.47

 Parapet (hp=0.95m)
Incărcări Incărcări
Incărcări
grupare grupare
normate nG.F. nG.S.
fundamentală specială
[daN/ml]
[daN/ml] [daN/ml]

Greutate zidarie 0,95mx0.375mx1850daN/m3 660 1.35 891 1 660

 Tencuială 0,02mx2x0.95mx1900N/m3 72.2 1.35 97.47 1 72.2
TOTAL 732.2 988.47 732.2

REGIM DE {N~L|IME = S tehnic + P + 2E

S = 3.64 m
P = 3.45 m
E1 = 3.45 m
E2 = 3.45 m

B. Determinarea fortei taietoare de baza

a g∗β
Fb =γ∗ ∗λ∗m
q
Sd(T) = ag x (T)/q
T=0,1n=0,3
ag=0,24g pentru IMR=100ani cf. P100-3, punctul A.3 paragraful 2, pentru constructii din clasele I, II
0 . 24∗2. 75
S d (T )= ∗0 . 88=0. 2904 g
2
q=2 – conform tabel 6.1, P100/3 – structuri cu schelet de beton armat conlucrand cu panouri de zidarie
1 = 1,2 clasa de importanta II, conf. P100-1
 = 0.85 coeficient de echivalenta cu un sistem cu un grad de libertate pentru P+2
Greutatea constructiei este de circa G=2435.38tf (suprafata nivel = 733.65mp)
0. 24∗2 .75
c=1 .2∗ ∗0 .88∗0 . 85=0. 296
2
Fb =0. 296∗2435 .38=720 .87 t
C. Verificarea capacităţii de rezistenţă
C.1. Eforturi unitare tangentiale medii in sectiunile peretilor

Element N b h bxh σ=N/bxh Fb,cap Fb R3

t m m mp

P2 55.46 0.25 1 0.25 221.840 7.597 11.19 0.68

P3 141.92 0.25 8 2 70.960 35.768 55.8 0.64
P4 289.24 0.25 17 4.25 68.056 74.615 94.18 0.79
P5 144.27 0.25 8 2 72.135 36.030 55.22 0.65
P6 189.23 0.25 6.75 1.688 112.136 37.146 84.66 0.44
P8 92.56 0.25 4.45 1.113 83.200 21.365 42.36 0.50
P9 103.92 0.25 4.625 1.156 89.877 22.995 34.62 0.66
DIRECTIE LONGITUDINALA X

P10 16.15 0.25 0.925 0.231 69.838 4.107 10.23 0.40

P11 170.04 0.25 11 2.75 61.833 46.289 66.18 0.70
P12 57.8 0.25 2.5 0.625 92.480 12.592 30.89 0.41
P13 46.71 0.25 1.975 0.494 94.603 10.051 22.95 0.44
P14 20.27 0.25 1.2 0.3 67.567 5.250 10.07 0.52
P15 112.93 0.25 4.845 1.211 93.234 24.494 26.88 0.91
P16 83.15 0.25 4.53 1.133 73.422 20.563 23.92 0.86
P18 272.96 0.375 8.975 3.366 81.102 63.895 108.77 0.59
P19 276.09 0.375 8.975 3.366 82.032 64.223 108.63 0.59

P1 181.23 0.5 6.9 3.45 52.530 54.125 155.84 0.35

RE
DI
 P3 57.92 0.25 6.4 1.6 36.200 21.514 44.63 0.48
P4 217.78 0.25 12.8 3.2 68.056 56.180 70.9 0.79
P5 115.41 0.25 6.4 1.6 72.131 28.823 46.5 0.62
P7 196.96 0.5 6.9 3.45 57.090 56.094 166.36 0.34
P9 129.22 0.25 5.75 1.438 89.892 28.590 43.06 0.66
CTIE TRANSVERSALA Y

P10 100.42 0.25 6 1.5 66.947 26.144 63.6 0.41

P11 177.78 0.25 11.5 2.875 61.837 48.395 69.2 0.70
P14 97.13 0.25 6 1.5 64.753 25.764 48.3 0.53
P15 134.03 0.25 5.75 1.438 93.238 29.070 31.92 0.91
P17 35.97 0.25 0.75 0.188 191.840 5.314 4.45 1.19
P18 79.84 0.375 2.625 0.984 81.107 18.688 31.82 0.59
P19 80.76 0.375 2.625 0.984 82.042 18.785 31.78 0.59

Fb , cap = A z ,min∗τ k∗ 1+
√ 2 σ0
3 τk
F b , cap
R3 =
Fb
Coordonate centre masice de nivel :

Nivel X CM (m) Y CM (m)

Parter 22.838 8.412
Etaj 1 22.864 8.400
Etaj 2 22.821 8.377

Coordonate centre de rigiditate de nivel :

Nivel X CM (m) Y CM (m)

Parter 22.577 10.122
Etaj 1 22.748 9.690
Etaj 2 22.820 9.403

Perioade modale si frecvente

MODE PERIOD FREQUENCY CIRCULAR

NUMBER (TIME) (CYCLES/TIME) (RADIANS/TIME)

Mode 1 0.53545 1.86759 11.73441

Mode 2 0.53191 1.88001 11.81244
Mode 3 0.39347 2.54147 15.96853
Mode 4 0.17567 5.69251 35.76710
Mode 5 0.17139 5.83455 36.65954
Mode 6 0.13953 7.16715 45.03256
Mode 7 0.10929 9.14961 57.48869
Mode 8 0.10557 9.47264 59.51837
Mode 9 0.09282 10.77337 67.69110

Modal participating mass ratios

MODE X-TRANS Y-TRANS Z-TRANS RX-ROTN RY-ROTN RZ-

ROTN
NUMBER

Mode 1 1.88 < 2> 24.28 < 24> 0.00 < 0> 28.82 < 29> 2.09 < 2> 57.87 < 58>
Mode 2 0.56 < 2> 59.50 < 84> 0.00 < 0> 71.07 <100> 0.61 < 3> 23.35 < 81>
Mode 3 87.83 < 90> 0.01 < 84> 0.00 < 0> 0.01 <100> 96.34 < 99> 1.94 < 83>
Mode 4 0.02 < 90> 14.07 < 98> 0.00 < 0> 0.01 <100> 0.00 < 99> 0.32 < 83>
Mode 5 0.37 < 91> 0.40 < 98> 0.00 < 0> 0.00 <100> 0.17 < 99> 13.80 < 97>
Mode 6 8.34 < 99> 0.00 < 98> 0.00 < 0> 0.00 <100> 0.66 <100> 1.00 < 98>
Mode 7 0.00 < 99> 1.74 <100> 0.00 < 0> 0.08 <100> 0.00 <100> 0.00 < 98>
Mode 8 0.19 < 99> 0.01 <100> 0.00 < 0> 0.00 <100> 0.04 <100> 1.29 <100>
Mode 9 0.81 <100> 0.00 <100> 0.00 < 0> 0.00 <100> 0.09 <100> 0.41 <100>

C. Determinarea fortei taietoare de baza dupa consolidare

a g∗β
Fb =γ∗ ∗λ∗m
q
Sd(T) = ag x (T)/q
T=0,1n=0,3
ag=0,24g pentru IMR=100ani cf. P100-3, punctul A.3 paragraful 2, pentru constructii din clasele I, II
0 . 24∗2. 75
S d (T )= =0 . 220 g
3∗1
q=3 – conform tabel 6.1, P100/3
1 = 1,2 clasa de importanta II, conf. P100-1
 = 0.85 coeficient de echivalenta cu un sistem cu un grad de libertate pentru P+2
Greutatea constructiei este de circa G=2911.03tf (suprafata nivel = 733.65mp)
0. 24∗2 .75
c=1 .2∗ ∗0 .85=0 . 224
3
Fb =0. 224∗2911 .03=652 .07 t
