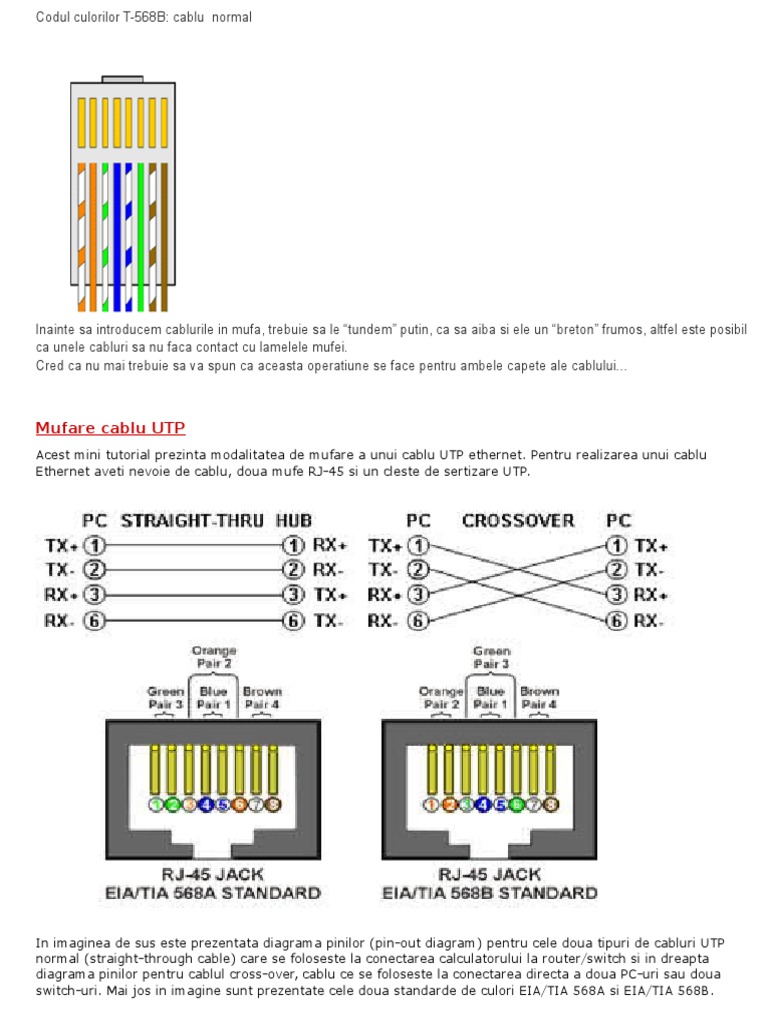

Codul culorilor T-568B: cablu normal

Inainte sa introducem cablurile in mufa, trebuie sa le tundem putin, ca sa aiba si ele un breton frumos, altfel este posibil
ca unele cabluri sa nu faca contact cu lamelele mufei.
Cred ca nu mai trebuie sa va spun ca aceasta operatiune se face pentru ambele capete ale cablului

Mufare cablu UTP

Acest mini tutorial prezinta modalitatea de mufare a unui cablu UTP ethernet. Pentru realizarea unui cablu
Ethernet aveti nevoie de cablu, doua mufe RJ-45 si un cleste de sertizare UTP.

In imaginea de sus este prezentata diagrama pinilor (pin-out diagram) pentru cele doua tipuri de cabluri UTP
normal (straight-through cable) care se foloseste la conectarea calculatorului la router/switch si in dreapta
diagrama pinilor pentru cablul cross-over, cablu ce se foloseste la conectarea directa a doua PC-uri sau doua
switch-uri. Mai jos in imagine sunt prezentate cele doua standarde de culori EIA/TIA 568A si EIA/TIA 568B.

Pentru realizarea unui cablu UTP dupa standardul de culori 568A urmariti diagrama din imaginea de mai jos:

Pinii 4, 5, 7 si 8 (perechile albastru si brun/maro inchis) nu sunt folosite in ambele standarde si nu sunt necesare in realizarea unei conexiuni
100BASE-TX duplex. Acesti pini nefolositi din cablul UTP pot fi folositi la alimentarea unei camere web de retea sau a unui modem radio,
echipamente care pot fi situate in locatii dificile ca acoperisul sau terasa unei cladiri.

Codul de culori pentru mufele RJ45 ( UTP ): Aceasta este ordinea culorilor pentru o legatura switch - calculator. Pentru o conexiune
calculator-calculator la unul dintre capetele cablului se inverseaza perechea verde cu cea orange. Pinii 4,5,7 si 8 sunt inactivi (pentru
legaturile de 10-100 Mbs) motiv pentru care perechile albastru si maro pot sa nu fie sertizate iar in caz de nevoie (intreruperea uneia
dintre perechile activa - respectiv verde sau portocaliu) sa suplinesca una dintre perechile active.

Pin nr

Culoare manta conductor

Tip semnal pe conductor

alb portocaliu

LAN (TX_D1+)

portocaliu

LAN (TX_D1-)

alb verde

LAN (RX_D2+)

albastru

alb albastru

verde

LAN (RX_D2-)

alb maro

maro

2014-05-21, 1:04 PM

Retelele Ethernet de 10/100Mbps folosesc de regula conectorul numit RJ45 (asemanator cu cel telefonic RJ11,
doar a are 8 pini) si cablu de tip twisted pair (UTP, STP, FTP etc.) categoria 5. In functie de natura
dispozitivelor ce urmeaza a fi interconectate, se folosesc uzual 2 tipuri de cabluri, straight-through si crossover,
dupa cum urmeaza: * cablul de tip straight-through pentru conectarea: * Switch la router * Switch la PC sau
server * Hub la PC sau server * cablul de tip crossover pentru conectarea: * Switch la switch * Switch la hub *
Hub la hub * Router la router * PC la PC * Router la PC Deoarece in zilele noastre pretul clestelui sertizor
folosit la mufarea conectorului RJ 45 (ISO 8877) a ajuns suficient de mic, toti baietii ce au retele de cartier sau pus pe facut cabluri UTP de o calitate mai mult sau mai putin buna. Atat pentru functionarea corecta in
parametrii a retelei, dar cat si pentru usurinta in administrare si depanare, si mai mult pentru o eventuala
scalare (interconectare, largire) a retelei, recomand respectarea standardelor in vigoare pentru acest tip de

cablare, in special respect

area codului culorilor la mufare, respectiv EIA/TIA 568 A si B.

Pentru obtinerea unui cablu normal (straight-through) la ambele capete ale cablului se va folosi fie 568A, fie 568B ca
ordine a culorilor. Pentru obtinerea unui cablu crossover se va mufa la un capat in ordinea 568A si la celalalt capat in
ordinea 568B.
RJ-45 pin-out for Cat 5 EIA/TIA-568-A
1. Alb/Verde
2. Verde
3. Alb/Orange
4. Albastru
5. Alb/Albastru
6. Orange
7. Alb/Maron
8. Maron
RJ-45 pin-out for Cat 5 EIA/TIA-568-B
1. Alb/Orange
2. Orange
3. Alb/Verde
4. Albastru
5. Alb/Albastru
6. Verde
7. Alb/Maron
8. Maron
