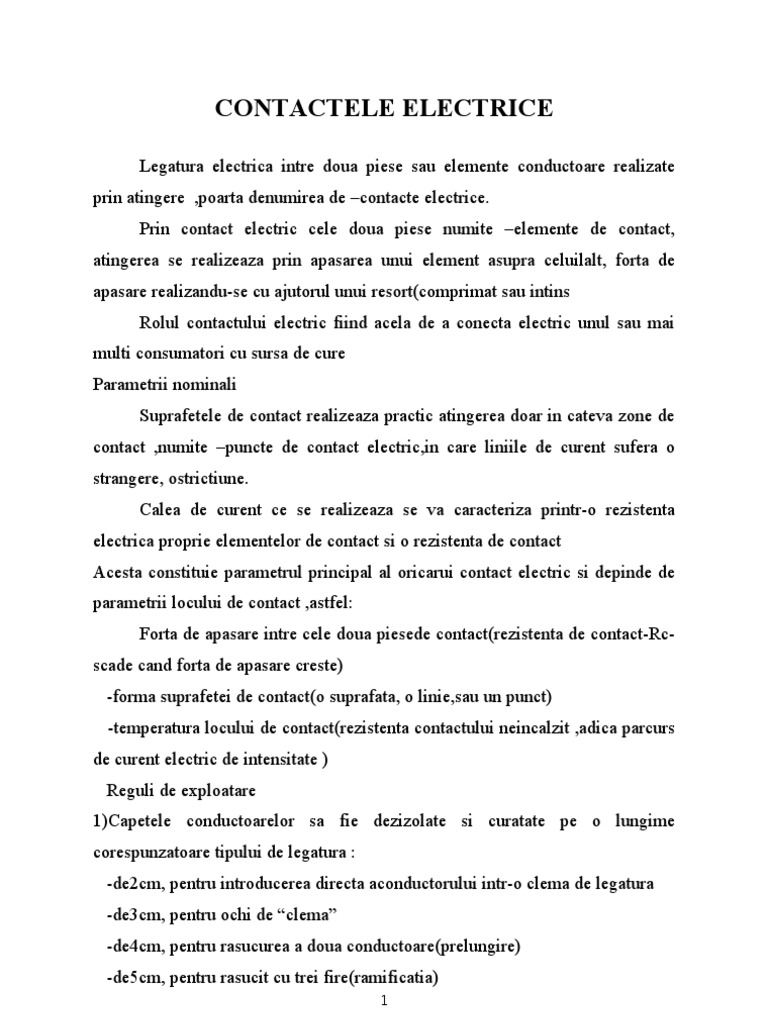

CONTACTELE ELECTRICE

Legatura electrica intre doua piese sau elemente conductoare realizate prin atingere ,poarta denumirea de contacte electrice. Prin contact electric cele doua piese numite elemente de contact, atingerea se realizeaza prin apasarea unui element asupra celuilalt, forta de apasare realizandu-se cu ajutorul unui resort(comprimat sau intins Rolul contactului electric fiind acela de a conecta electric unul sau mai multi consumatori cu sursa de cure Parametrii nominali Suprafetele de contact realizeaza practic atingerea doar in cateva zone de contact ,numite puncte de contact electric,in care liniile de curent sufera o strangere, ostrictiune. Calea de curent ce se realizeaza se va caracteriza printr-o rezistenta electrica proprie elementelor de contact si o rezistenta de contact Acesta constituie parametrul principal al oricarui contact electric si depinde de parametrii locului de contact ,astfel: Forta de apasare intre cele doua piesede contact(rezistenta de contact-Rcscade cand forta de apasare creste) -forma suprafetei de contact(o suprafata, o linie,sau un punct) -temperatura locului de contact(rezistenta contactului neincalzit ,adica parcurs de curent electric de intensitate ) Reguli de exploatare 1)Capetele conductoarelor sa fie dezizolate si curatate pe o lungime corespunzatoare tipului de legatura : -de2cm, pentru introducerea directa aconductorului intr-o clema de legatura -de3cm, pentru ochi de clema -de4cm, pentru rasucurea a doua conductoare(prelungire) -de5cm, pentru rasucit cu trei fire(ramificatia)
1

2)Realizarea unsi presiuni de contact corespunzator prin strangerea cu surub la cleme sau prin rasucirea directa a conductoarelor 3)Evitarea punerii in contact a unui conductor din cupru cu un conductor din aluminiu, deoarece potentialul de electrod este+0,34, respectiv-1,34V, iar in timp ,rezistenta de contact poate sa creasca atat de mult , incat sa rupa circuitul Pentru aceasta se vor utiliza niste foi deCOPAL, care se pun intre conn ductoarele ce se rasucesc Lautilizarea clemelor ,nu se pune problema ,deoarece conductoarele nu ar intra direct in contact. Materiale pentru contacte electrice Nici un metal nu poate indeplini singur toate cerintele unui contact ideal,deoarece acestuia i se cer simultan calitati antagoniste: -conductivitate electrica ridicata ; -rezistenta la arc electric mare; -sa nu ia contact direct cu atmosfera inconjuratoare; -sa fie suficient de ieftin; -durata mare de functionare; -usor de prelucrat; -pret de cost redus. In functie de proprietatile lor ca materiale de contact ,metalele se impart in trei grupe: -metale cu mare conductibilitate termica si electrica (Cu-Al); -metale pretioase cu rezistenta termica redusa(Au-Pt); -metale dure cu rezistenta mare la arc electric si de contact(W-Mo); Clasificarea contactelor electrice si utilizarea lor a)Dupa modul de realizare a imbinarii ,pot fi: -contacte fixe(permanente); -contacte intermitente(amovibile);
2

-contacte variabile(glisante); b)Dupa zona geografica unde se utilizeaza : -contacte plane (de suprafata); -contacte liniare (deget); -contacte punctiforme(sfere). c)Dupa conditiile de utilizare si stingere a arculuielectric: -contacte pentru tensiuni reduse si curenti mari(10-125KV ) ; -contacte care se inchid si se deschid in absenta sarcinii electrice; -contacte pentru comutatie in vid; Exemple:contactele priza fisa,contactoare, relee ,intreruptoarele masinilor electrice rotative statice, elemente de automatizare. Contactele electrice reprezinta legatura intre caile de curent si un aparat ea realizandu-se prin intermediul pieselor de contact ,numite in limbaj curent ,tot contacte Acestea sunt utilizate in mod curent la masinile electrice rotative ,iar in aparatele electrice se regasesc in constructia reostatelor si controlerelor . Dupa functa indeplinita in cadrul aparatelor ,contactele amovibile pot fi ,de lucru sau de rupere. Cele mai obisnuite tipuri de piese de contact sunt -furcile de contact ale separatoarelor si sigurantelor; -contacte deget folosite la constructia intreruptoarelor automate. Materiale pentru contact Cele maifrecvent utilizate materiale sunt: CUPRUL ,care are oconductibilitate electrica si termica buna ,rezistenta din punct de vedere mecanic ARGINTUL ,are cea mai mare conductibilitate electrica si termica ,cea mai mica rezistenta de contact ,rezistenta mecanica insa foarte redusa ,este foarte scump si mai ales foarte deficitar.
3

WOLFRAMUL ,material foarte dur ,folosit pentru realizarea contactelor la intreruptoarele de inalta tensiune; AURUL ,PLATINA ,PALADIU ,materiale nobile , De asemeni aceste materiale se folosesc in aliere dar nu se recomanda pentru tensiuni joase ,avand rezistenta de contact ridicata. Contactele comutatoarelor voltmetrice sau universale sunt de tipul lamelelor arcuitoare Etapele realizarii tehnologiei Realizarea cailor de curent se face atat prin surub si piulita cat si prin resoturi elicoidale saulamelare. Piesa de contact propriu-zisa , trebuie sa aiba forme adaptate cum arfi: -discuri; -placute dreptunghiulare; -prese in matrite. Tehnologia contactelor sinterizate are la baza procedeul ce consta in faptul ca granulatia pulberilor utilizate este fina (1-500um), iar etapele sunt: -dozare, omogenizare; -formare sinterizare; -pastile de contact; Norme generale de intretinere si reparare Supravegherea siingrijirea periodica a contactelor reprezinta ,o conditie strict necesara ,pentru asigurarea unei bune functionari. Fenomenul care solisita cel mai mult contactele sunt: -actiunea arcului electric; -incalzirea pe care o suporta in timpul functionarii ; -uzura la care sunt supuse prin loviri repetate la inchiderea circuitului. La ingrijirea periodica a contactelor trebuie stiut ca: -suprafetele de contact trebuie sa prezinte mici asperitati;
4

-nu se va folosi hartie de smilghel; -vaselina curata fara acizi; -contactele din aluminiu se vor curata numai cu pila sau hartie de sticla ,ungandu-se cu vaselina. In cazul prizelor si fiselor industriale se sterg piesele de contact si cele izolate din vecinatate;se curata cu pila contactele prizei si fisei;se verifica presiunea arcurilor asupra stifturilor prizei;se vsrifica forta de smulgere a cutitelor din furci cu dinamometrul.
