VII.
9

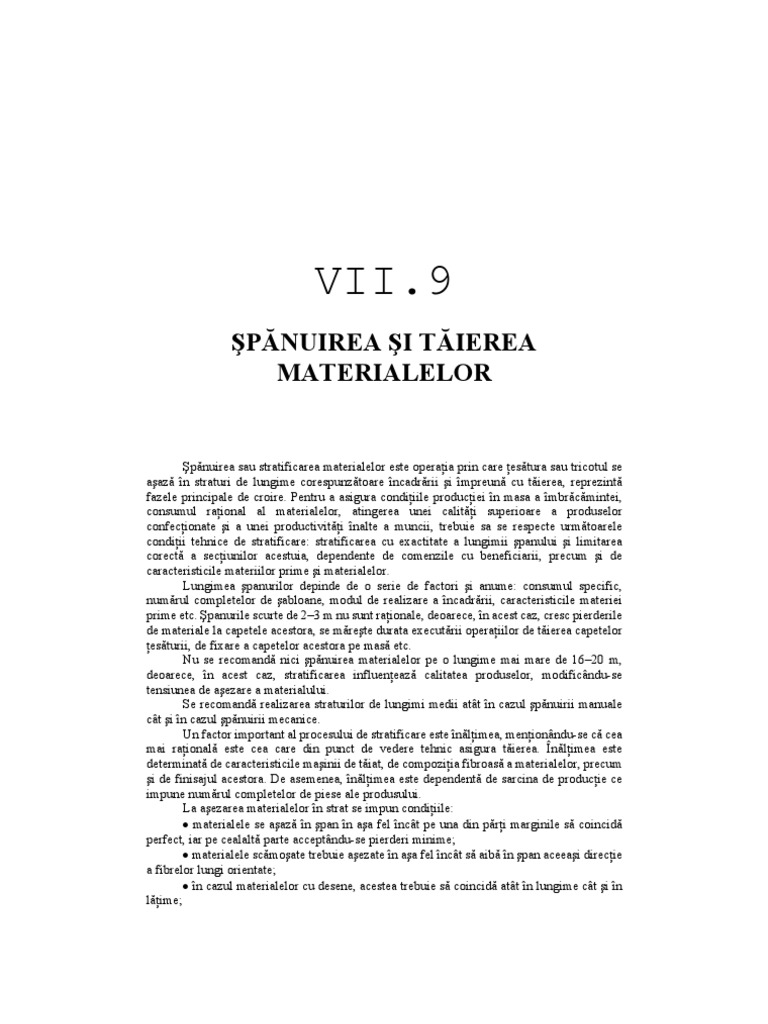

ŞPĂNUIREA ŞI TĂIEREA
MATERIALELOR
Şpănuirea sau stratificarea materialelor este operaţia prin care ţesătura sau tricotul se
aşază în straturi de lungime corespunzătoare încadrării şi împreună cu tăierea, reprezintă
fazele principale de croire. Pentru a asigura condiţiile producţiei în masa a îmbrăcămintei,
consumul raţional al materialelor, atingerea unei calităţi superioare a produselor
confecţionate şi a unei productivităţi înalte a muncii, trebuie sa se respecte următoarele
condiţii tehnice de stratificare: stratificarea cu exactitate a lungimii şpanului şi limitarea
corectă a secţiunilor acestuia, dependente de comenzile cu beneficiarii, precum şi de
caracteristicile materiilor prime şi materialelor.
Lungimea şpanurilor depinde de o serie de factori şi anume: consumul specific,
numărul completelor de şabloane, modul de realizare a încadrării, caracteristicile materiei
prime etc. Şpanurile scurte de 2–3 m nu sunt raţionale, deoarece, în acest caz, cresc pierderile
de materiale la capetele acestora, se măreşte durata executării operaţiilor de tăierea capetelor
ţesăturii, de fixare a capetelor acestora pe masă etc.
Nu se recomandă nici şpănuirea materialelor pe o lungime mai mare de 16–20 m,
deoarece, în acest caz, stratificarea influenţează calitatea produselor, modificându-se
tensiunea de aşezare a materialului.
Se recomandă realizarea straturilor de lungimi medii atât în cazul şpănuirii manuale
cât şi în cazul şpănuirii mecanice.
Un factor important al procesului de stratificare este înălţimea, menţionându-se că cea
mai raţională este cea care din punct de vedere tehnic asigura tăierea. Înălţimea este
determinată de caracteristicile maşinii de tăiat, de compoziţia fibroasă a materialelor, precum
şi de finisajul acestora. De asemenea, înălţimea este dependentă de sarcina de producţie ce
impune numărul completelor de piese ale produsului.
La aşezarea materialelor în strat se impun condiţiile:
• materialele se aşază în şpan în aşa fel încât pe una din părţi marginile să coincidă
perfect, iar pe cealaltă parte acceptându-se pierderi minime;
• materialele scămoşate trebuie aşezate în aşa fel încât să aibă în şpan aceeaşi direcţie
a fibrelor lungi orientate;
• în cazul materialelor cu desene, acestea trebuie să coincidă atât în lungime cât şi în
lăţime;
Şpănuirea şi tăierea materialelor 1087
• se admite aşezarea arbitrară în şpan a materialelor vopsite uni, precum şi a acelora

care nu au desene bine determinate, în condiţiile în care nu sunt influenţate nuanţele pieselor
produsului;
• pentru a nu influenţa productivitatea la confecţionare, în cazul aşezării materialelor
de culori diferite, trebuie să se respecte ordinea acestora;
• în acelaşi şpan nu trebuie să se aşeze materiale din fibre diferite, deoarece se
comportă diferit, atât în procesul de şpănuire, cât şi în procesul de croire;
• în procesul de şpănuire, la multe tipuri de materii prime şi materiale se execută şi
preparaţia, eliminându-se în acest mod defectele ce influenţează calitatea produselor;
• fiecare bucată de material trebuie utilizată conform fişei acesteia, încât să fie evitate
pierderile de capete.
VII.9.1. Şpănuirea materialelor textile

VII.9.1.1. Tehnologii de şpănuire şi elemente de calcul
În general se întâlnesc trei metode de şpănuire a materialelor, şi anume: şpănuirea
materialelor îndoite, desfăşurate şi întoarse şi faţă la faţă. Schematic, modul de stratificare al
materialelor în şpan este reprezentat în fig. VII.9.1 şi fig. VII.9.2, de unde rezultă aşezarea
într-un sens, în ambele sensuri sau în zigzag, atât pentru materiale desfăcute, cât şi pentru
cele dublate. Şpănuirea materialelor dublate se aplica la diferite produse cu detalii simetrice,
în special în cazul producţiei de serie mică sau la realizarea confecţiei individuale. Acest mod
de şpănuire duce la consumuri mari de material, apariţia unor defecte în produsul finit,
precum şi la greutăţi în ceea ce priveşte croirea pieselor mari. Şpănuirea materialelor
desfăşurate cu faţa în jos sau faţă la faţă se aplică la tot felul de produse, modul de aşezare
fiind influenţat de orientarea fibrelor de suprafaţă a materialelor.
Fig. VII.9.1. Reprezentări schematice ale modului de stratificare a materialelor:

a – aşezarea desfăcută a foilor de şpan, unde faţa impară, 1, 3, 5 etc. este opusă feţei pare, 2,4,6 etc.;
b – aşezarea desfăcută a foilor de şpan, unde direcţia fibrelor are acelaşi sens, dar foile 1, 3, 5 sunt opuse
foilor 2, 4, 6; c – aşezarea foilor de şpan, dublate, cu sens opus de aşezare a acestora; d – aşezarea faţă la
faţă a foilor de şpan, fetele pare opuse celor impare, cu direcţii diferite; e – aşezarea faţă la faţă a foilor
de şpan cu direcţii diferite a fibrelor; f – aşezarea faţă la faţă a foilor dublate de material.
1088 MANUALUL INGINERULUI TEXTILIST – CONFECŢII TEXTILE
Fig. VII.9.2.
Indiferent de modul de
stratificare, poziţia feţelor la capete
este cea reprezentata în fig. VII.9.3.
În cazul în care o anumită
comandă cuprinde un număr
diversificat de produse, în ceea ce
Fig. VII.9.3. Poziţia feţei materialului la capete: priveşte caracteristicile dimensionale,
a – aşezarea materialelor simple; b – aşezarea
se poate realiza şi şpănuirea în trepte,
materialelor dublate.
conform indicaţiilor din fig. VII.9.4.
Indiferent de modul de aşezare a foilor,
trebuie să se realizeze o astfel de sortare şi
numerotare a detaliilor încât sensul de aşezare al
pieselor pe produs să fie acelaşi. În caz contrar,
chiar reflectarea razelor de lumina de pe produs
poate crea senzaţia de nuanţă diferită în detaliu.
Modul de aşezare în şpan a foilor de
ţesătură, faţă la faţă sau într-un sens, este în funcţie
Fig. VII.9.4. Şpan în trepte.
de orientarea detaliilor pe suprafaţa ţesăturii la
operaţia de şablonat.
Variante diverse rezultă din fig. VII.9.5.
În timpul procesului de şpănuire se impun următoarele condiţii:
• lungimea şpanului trebuie stabilită cu mare atenţie, în aşa fel încât pierderile la
capete să fie evitate;
• înălţimea şpanului, stabilită în număr de foi sau centimetri, cea mai raţională este
cea care face posibilă tăierea;
• pe una din părţile laterale ale şpanului, marginile tuturor foilor de ţesătură trebuie să
coincidă perfect, iar pe cealaltă parte a şpanului se admit abateri mici în înălţime. Această
abatere influenţează pierderile în lăţime, care rezultă din indicaţiile date în fig. VII.9.6.
În primul rând, se impune alegerea ţesăturilor de aceeaşi lăţime. Dacă într-un lot
oarecare există ţesături cu lăţimi diferite, încadrarea, calculul suprafeţei de încadrare,
suprafaţa utilă şi consumurile specifice se fac pentru lăţimea cea mai mică.
Şpănuirea şi tăierea materialelor
Fig. VII.9.5. Legenda simbolurilor pentru maşinile de şpănuit BUKLLMERWERK.

1089
Volumul şpanului de lungime l, înălţime h şi lăţime

b se calculează cu relaţia:
Vspan = b ⋅ h ⋅ l [m3 ] (VII.9.1)
Dacă se ia în consideraţie lăţimea variabilă şi se

consideră valorile extreme, bmax şi bmin, atunci rezultă
volumul de materiale recuperabile:
h ( bmax − bmin ) ⋅ l
Fig. VII.9.6. ν rec = [m3 ] (VII.9.2)
2
Procentual, aceasta se exprimă:
h ( bmax − bmin ) ⋅ l
V 2 bmax − bmin
Prec = rec ⋅100( % ) = ⋅100( % ) = ⋅100 ( % ) . (VII.9.3)
Vspan bmin ⋅ h ⋅ l 2 bmin
Pentru evitarea pierderilor în lăţime, se face sortarea bucăţilor de ţesătură, în acest

sens admiţând variaţii ale acesteia de cel mult 1 cm.
Nu se admite şpănuirea unor ţesături cu defecte, inadmisibile la produsele gata
confecţionate.
În cazul şpanului manual, productivitatea într-un schimb se poate calcula cu formula:
n ⋅ l ⋅T T
P= = n⋅l = n ⋅ l ⋅ ns [m]
n ⋅ t + t1 n ⋅ t + t1
unde: n reprezintă înălţimea şpanului, în număr de foi;
l –lungimea şpanului, în m;
T – durata schimbului;
t – durata de aşezare a unei foi de şpan;
t1 – durata pregătitoare şi de definitivare;
ns – numărul total de şpanuri pe schimb.
Productivitatea muncii la şpănuit depinde, de asemenea, şi de lungimea şpanului,
crescând o dată cu aceasta.
Relaţia de calcul este valabilă pentru toată cantitatea de material necesar a se prelucra
într-un schimb. Pentru determinarea producţiei pentru o masă de şpănuit, trebuie să se ţină
seama că operaţia cuprinde:
– şpănuitul propriu-zis al ţesăturilor, care însumează întregul complex de operaţii ce
se execută de grupul de muncitori sau de către unul singur;
– lucrări suplimentare, ce includ operaţiile de marcare, secţionare, eliberare a mesei
de secţiuni şi, în cazul produselor simple din tricot, în această grupă sunt incluse şi operaţiile
de reproducere a lucrărilor. Dacă se notează cu t1 timpul necesar pentru toate operaţiile din
prima grupa şi cu t2 timpul pentru efectuarea operaţiilor din grupa a doua, atunci durata
întregului ciclu, sau norma de timp la şpănuit, se determină cu formula:
t = t1 + t2. (VII.9.5)
Dacă durata schimbului este T, atunci producţia unei zone într-un schimb este dată de
relaţia:
T
P= [şpanuri / T ]. (VII.9.6)
t1 + t2
Viteza de aşezare Max. 100 m/min Dispozitiv de tăiere 0,65 – 1,3 m/s
Înălţimea şpanului 17 cm Date electrice
Precizia suprapunerii pe marginea
1 mm Puterea 2,5 – 5,0 kw
longitudinală
Precizia suprapunerii la capătul şpanului 2 mm Tensiunea 380 V; 50 Hz
Greutatea balotului 80 – 120 kg Greutatea
Maşina cu lăţimea de
Diametrul balotului 40 – 60 cm 590 – 860 kg
1,60 m
Date tehnice
Fig. VII.9.7. Maşina de şpănuit KURIS-PIONIER-SUTER II.

Viteza de depunere Max. 80 m/min

Înălţimea şpanului Max. 200 mm
Precizia suprapunerii pe latura longitudinală 2 mm
Precizia suprapunerii la capătul şpanului 2 mm
Diametrul rolei circa 400-600 mm
Greutatea balotului circa 80 kg
Viteza de tăiere circa 0,9 m/s
Date tehnice
Fig. VII.9.8. Maşina de şpănuit PIONIER-PROFESIONAL.

Viteza de depunere Max. 80 m/min

Înălţimea Max. 260 mm
Precizia suprapunerii pe marginea longitudinală 2 mm
Greutatea maximă circa 80 kg
Lungimea platformei circa 900 mm
Cea mai scurtă lungime a încadrării circa 0,8 m
Date tehnice
Fig. VII.9.9. Maşina de şpănuit KURIS-PIONIER-SPECIAL-KNITMASTER.

Dacă se cunoaşte lungimea şpanului, l, numărul de foi în şpan, n, consumul mediu

pentru un produs c, precum şi ritmul operaţiei la aceeaşi masă, r, atunci productivitatea la
şpănuit se poate calcula cu formula:
n⋅l ⋅r
P= [bucăţi / T ]. (VII.9.7)
c
Productivitatea muncii la şpănuit depinde de valoarea timpilor t1 şi t2. Tendinţa este să
se micşoreze, cât este posibil, valoarea timpului t2.
Valoarea timpului de şpănuire propriu-zis, t1, depinde şi de modul de realizare a
şablonării.
În cazul şablonării prin heliografiere, valoarea acestui timp se determină cu relaţia:
t1 = n ( ts ⋅ l + tt ⋅ b ) + ta ⋅ l , (VII.9.8)
în care: n reprezintă numărul de foi în şpan;
ts – timpul de şpănuire a unui metru de şpan;
l – lungimea şpanului, în m;
tt –timpul de tăiere pentru lăţimea de 1 m;
b –lăţimea materialului;
ta – timpul de aşezare a unui metru de hârtie de ozalid;
l – lungimea foii de ozalid, egală cu cea a şpanului.
Valoarea timpului (t1 +t2) se amplifică cu valoarea următorului coeficient:

T
C= , (VII.9.9)
(
T − T pi + Tdl + Ton)
în care: T – reprezintă durata schimbului;
Tpi – timp de pregătire şi încheiere (strângerea, sortarea şi predarea cupoanelor);
Tdi – timp de deservire tehnico-organizatorică (alimentarea locului de muncă cu bucăţi
de ţesătură, măsurarea lăţimii, completarea fişelor de lucru);
Ton – timp de odihnă şi necesităţi fireşti.
Producţia practică la şpănuirea mecanică creşte considerabil, aşa cum rezultă din
exemple date în fig. VII.9.7, fig. VII.9.8 şi fig. VII.9.9.
VII.9.1.2. Utilaje pentru realizarea şpănuirii

Şpănuirea se poate realiza prin procedee manuale, manual-mecanice sau mecanice.
Şpănuirea manuală se realizează de către executant, acesta participând efectiv la
realizarea tuturor fazelor. Reducerea efortului poate fi realizată prin utilizarea dispozitivelor
de fixare şi tăiere a capetelor de şpan (fig. VII.9.10) şi a derulatorilor pentru balotul de
material. Dispozitivele au în componenţă o şină, 1, de-a lungul căreia poate fi deplasat
instrumentul de tăiere, 2. Dispozitivul se fixează la una sau la ambele extremităţi ale
şpanului, distanţa dintre acestea fiind egală cu lungimea şpanului. Ultimul strat de material se
depune peste şina 1, după care are loc tăierea. Prin acţionarea manetei M, sau coborârea
pedalei P, şina va primi mişcare de ridicare, iar capătul tăiat se va plasa dedesubt, la
eliberarea manetei (pedalei) realizându-se fixarea materialului sub greutatea şinei.
Şpănuirea manual-mecanică se realizează cu ajutorul unor cărucioare pe care se
plasează materialul textil, antrenarea în mişcare a utilajului realizându-se de către muncitor.
Deplasarea căruciorului se realizează prin intermediul a patru role, 1 (fig. VII.9.11), pe şine
plasate pe marginea mesei de şpănuit. Fixarea capetelor de şpan se realizează mecanic, prin
dispozitive de fixare plasate pe masa de şpănuit. Dacă modul de depunere a straturilor

impune tăierea extremităţii foii de şpan, maşina poate fi dotată cu dispozitiv de tăiere.
Cărucioarele sunt prevăzute cu cilindri de depunere, care îşi modifică poziţia o dată cu
creşterea înălţimii şpanului, dispozitiv de realizare a peretelui drept etc.
Fig. VII.9.10. Dispozitive de derulare a balotului şi de fixare a capătului de şpan.
Fig. VII.9.11. Cărucior de şpănuit cu acţionare manuală.
Materialul textil poate fi alimentat la cărucioarele de şpănuit sub formă pliată sau
rulată.
Întrucât dispozitivele menţionate anterior şi modurile de alimentare a materialului
textil se regăsesc şi la utilajele cu acţionare mecanică, acestea vor fi prezentate concomitent
pentru cele două tipuri de utilaje. Caracteristicile tehnice pentru câteva tipuri de maşini de
şpănuit cu acţionare manual mecanică sunt centralizate în tabelul VII.9.1.
Tabelul VII.9.1
Caracteristici tehnice ale unor utilaje de şpănuit
Viteza de Masa balotului Diametrul Înălţimea Masa brută/netă
Lăţimea şpanului
Tipul utilajului şpănuire de material balotului şpanului a utilajului Observaţii
(mm)
(m/min) (kg) (mm) (mm) (kg)
Wastema STV7100 60 40 450 250 120/65 – Acţionare manuală
Rimoldi Acţionare manuală, în
– – 1800 250/110 max 100
EFN 715/10 special pentru tricoturi
Km Cloth Cutting Machine
180 – – – – 1600, 1800, 2000 Acţionare manuală
KSM-J870
Acţionare mecanică,
Kuris Pionier Shuttle II 100 60 400 200 min 290 1680, 1830, 1980 tăierea capătului foii se
face în 1,2
Pionier Special Knitmaster 80 80 600 260 150 930, 1080 Pentru tricoturi
1300, 1600, 1800,
N.C.A. GT-NS 1000A 30-70 – – – – –
2000, 2200, 2400
16000, 1800, 2000
Rimoldi EFN-828 _ – 500, 800 180 – –
2200
16000, 1800, 2000
Rimoldi EFN-928 70 – 500 220 – –
2200
IMA 5853 100 100 60 180 650 1650-2000 –
Şpănuirea mecanică. Un pas înainte în perfecţionarea utilajelor pentru realizarea

şpănuirii îl constituie cărucioarele cu acţionare mecanică. Aceste utilaje sunt concepute cu
sau fără a impune deplasarea concomitentă a muncitorului. Aceasta se poate face de către
maşină pe o platformă, în poziţia în picioare, sau pe scaun.
În oferta constructorilor de utilaj se pot regăsi cărucioare de şpănuit cu grade diferite
de automatizare şi acestea pot fi diferenţiate în funcţie de:
1. modul de încărcare a utilajului şi alimentare a materialului în timpul operaţiei de
şpănuire;
2. tipul depunerii straturilor de material;
3. dimensiunile şpanului obţinut şi a balotului de material alimentat;
4. caracteristici tehnice (viteza de depunere a stratului de material, de tăiere a foii de
şpan, dimensiuni de gabarit, consum de energie);
5. alte facilităţi (contorizarea numărului de foi de şpan depuse şi oprirea automată în
momentul atingerii numărului programat, posibilitatea interfaţării cu sistemele automate de
realizare a încadrării, localizarea defectelor pe suprafaţa încadrării, posibilitatea calculului
indicatorilor de eficienţă ai şpanului etc.).
1. Modul de încărcare a utilajului de alimentare a materialului în timpul operaţiei

de şpănuire. În cea mai mare parte din cazuri, materialul textil se prezintă sub formă de balot
şi el poate fi încărcat de pe un suport cu baloturile aşezate pe verticală (fig. VII.9.12, a) sau de
pe o platformă de alimentare (fig. VII.9.12, b). Încărcarea balotului de material se realizează
cu ajutorul unui braţ macara, ce se deplasează pe traiectoriile prezentate în figurile anterior
menţionate.
Fig. VII.9.12. Alimentarea (încărcarea) utilajului de şpănuită:

a – suport cu baloturile aşezate pe verticală; b – baloturile de material plasate pe o platformă orizontală.
Alimentarea materialului în timpul operaţiei de şpănuire se poate realiza din stare

pliată sau din balot.
În cazul alimentării materialului din formă
pliată (fig. VII.9.13), acesta se plasează pe o platformă
a căruciorului de şpănuit şi este alimentat, către
elementele care asigură depunerea stratului de
material, de către un braţ balansier.
Alimentarea materialului din balot poate fi
realizată prin derulare negativă, în cea mai mare parte,
sau pozitivă (fig. VII.9.14), necesară în cazul
materialelor cu stabilitate dimensională redusă, cum ar Fig. VII.9.13. Alimentarea
fi tricoturile. materialului din stare pliată.
Fig. VII.9.14. Alimentarea materialului cu derulare pozitivă a balotului.
Pentru transportul pneumatic, masa de şpănuit va fi prevăzută cu duze conectate la un

compresor, perna de aer formată sub şpan facilitând deplasarea secţiunilor de şpan de către
muncitor. Efectul dorit poate fi obţinut prin conducerea aerului comprimat, de la compresor,
printr-un sistem de conducte, plasate sub masa de şpănuit (fig. VII.9.15), direct la duzele
plasate în masa de şpănuit.
Fig. VII.9.15. Masă de şpănuit cu conducte cu aer comprimat.
Schema generală a unui cărucior mecanic de şpănuit este prezentată în fig. VII.9.16.
Aceasta poate realiza depunerea materialului faţă la faţă, cu tăierea opţională a extremităţilor
straturilor de material. Electromotorul EM, cu rol în acţionarea căruciorului, îşi schimbă
alternativ sensul de rotaţie în corelare cu sensul deplasării maşinii. Prin roţile de curea d1 şi d2
este acţionat şurubul melcat 1 şi roata melcată 2. Prin transmisia cu roţi de lanţ z1, z2,z3 sunt
acţionate roţile de deplasare R1 şi R2. Printr-o altă transmisie cu roţi de lanţ, z1, z4, vor fi
acţionaţi cilindrii de derulare şi de depunere. Pentru obţinerea unui singur sens de rotaţie a
acestora, între roţile z4, z5 şi z6 se plasează un mecanism pentru schimbarea sensului mişcării.
Cilindrii de depunere, plasaţi pe axele roţilor z7 şi z8 vor fi acţionaţi în sensuri opuse, iar
cilindrii de derulare, de pe axele lui z9 şi z10, vor fi acţionaţi în acelaşi sens.
Fig. VII.9.16. Cărucior mecanic de şpănuit.
Căruciorul de şpănuit este dotat cu un mecanism de reglare a tensiunii materialului

şpănuit, mecanism de realizare a peretelui drept, mecanism de ridicare a cilindrilor de
depunere o dată cu creşterea înălţimii şpanului, mecanism pentru fixarea şi tăierea capetelor
de şpan.
Dispozitivul de reglare a tensiunii materialului textil este prezentat în fig. VII.9.17.
Suportul 1 al balotului textil 2 este plasat pe reazemul în formă de U, 3, între pârghiile 4 şi 5.
Acestea sunt articulate pe reazemul 3 şi au, la extremităţile inferioare, rolele 6 şi 7, între
acestea plasându-se piesa 8 de formă triunghiulară. Poziţia cilindrului palpator 9 este
dependentă de tensiunea materialului textil. La scăderea acesteia, cilindrul 9 va coborî,
determinând oscilarea în sens antiorar a dublului balansier 10, ridicarea piesei 8, îndepărtarea
rolelor 6, 7 şi creşterea forţei de frânare exercitată de pârghiile 4, 5, asupra suportului 1 al
balotului de material. Poziţia relativă a piesei 8 faţă de rolele 6 şi 7, în funcţie de tipul
materialului şi de tensionarea dorită, se stabileşte prin acţionarea şurubului 11.
Pentru realizarea peretelui drept (fig. VII.9.18), pe marginea materialului textil se
plasează un element sesizor, ce se deplasează împreună cu balotul de material textil, prin
intermediul maşinii de şpănuit.
Fig. VII.9.17. Dispozitiv pentru reglarea tensiunii materialului.
Elementul sesizor se compune dintr-o sursă luminoasă, 1, plasată sub material şi două
fotocelule, 4 şi 5, înglobate în elementul 2 şi plisate la o distanţa a una faţă de cealaltă. Se
consideră poziţie normală a marginii plasarea în intervalul dintre fotocelule. O abatere de la
această poziţie va da naştere unui semnal electric, ce va fi amplificat şi utilizat pentru
acţionarea electromotorului EM. În funcţie de sensul de rotaţie al acestuia, va fi deplasat
dreapta-stânga suportul 6 al materialului textil 3.
Fig. VII 9.18. Dispozitiv de realizare a peretelui drept.
Abaterea de la peretele drept poate fi egală cu valoarea lui a şi aceasta poate fi

modificată în funcţie de condiţiile specifice.
Caracteristicile tehnice ale unor tipuri reprezentative de utilaje pentru şpănuire sunt
centralizate în tabelul VII.9. l.
VII.9.2. Tăierea materialelor

VII.9.2.1. Operaţii şi procedee de tăiere
Analiza procesului tehnologic de realizare a confecţiilor duce la concluzia că
operaţiile de tăiere a materialelor se întâlnesc mai des în procesul de preparaţie şi croire.
În secţiile de confecţionat, ponderea operaţiilor de tăiere este mult mai scăzută,
utilizându-se la corectarea pieselor, tăierea buzunarelor, a orificiilor pentru butoniere,
eliminarea firelor, scamelor.
Tăierea materialelor este condiţionată de geometria instrumentelor de tăiere, de
rezistenţa materialelor de tăiere, precum şi de caracterul deplasării instrumentelor de tăiere şi
semifabricatelor. Operaţiile tehnologice de prelucrare a materialelor prin tăiere, în industria
de confecţii, se împart în două grupe:
– operaţii legate de prelucrarea pieselor sau subansamblelor;
– operaţii legate de obţinerea pieselor sau a produselor finite.
În funcţie de efectul de dorit, pot fi enumerate următoarele operaţii de tăiere:
Decuparea (debitarea) constă în separarea totală după contur deschis a unei părţi de
material, care reprezintă detaliul produsului. Această operaţie se execută prin trasarea
succesivă a conturului detaliilor şi se întâlneşte la croirea cu ajutorul cuţitului, foarfecelor,
razei laser, jetului de plasmă etc.
Decuparea după contur închis se întâlneşte în cazul separării pieselor de lungimi
reduse, ce reprezintă deşeuri, rezultate în urma realizării orificiilor de piese.
Ştanţarea este o operaţie analoagă decupării, dar deosebită de acesta prin faptul că
separarea piesei de material se produce concomitent pe întregul contur.
Stăpungerea este o operţie analoagă ca execuţie cu ştanţarea, dar se deosebeşte de
acesta prin aceea că partea detaşată de material este întotdeauna deşeu.
Pansonarea constă în executarea deschizăturilor în material (de exemplu tăierea
butonierelor drepte), fără a rezulta deşeuri.
Desprinderea prin tăiere constă în detaşarea completă a unei părţi de material pe toată
lungimea acestuia, pe contur deschis, în linie dreaptă sau curbă (de exemplu, tăierea benzilor
sau aţei la sfârşitul cusăturii etc.).
Crestarea reprezintă îndepărtarea parţială a materialului pe un contur deschis, fără a
rezulta deşeuri (de exemplu, crestarea colţurilor, crestarea liniilor detaliilor după semne de
control etc.).
Tăierea marginilor sau detaşarea unor părţi inutile din piesă sau semifabricat, după un
contur exterior.
În ceea ce priveşte procesele de tăiere, se menţionează că tăierea se produce ca urmare
a interacţiunii instrumentului de tăiere cu materialul şi este însoţit de o serie de fenomene
fizice şi uneori chimice.
Pentru prelucrarea materialelor de confecţii prin tăiere, se utilizează următoarele
feluri de energie: mecanică, electrică, chimică şi calorică. Tipul de energie utilizat determină
denumirea procesului de prelucrare, conform fig. VII.9.19.
a. Tăierea mecanică reprezintă despicarea materialului cu ajutorul unei scule

tăietoare, care este întotdeauna de forma unei pene. Ca urmare a interacţiunii sculei cu
materialului, în zona lor de atingere se produce un proces complex de deformaţii şi de
distrugere a materialului.
Fig. VII.9.19. Procedee de tăiere.

Tăierea mecanică a materialelor pentru confecţii se execută prin procedee ce sunt

determinate de dispunerea reciprocă a sculei şi a semifabricatului în spaţiu şi, de asemenea,
de caracterul modificării în timp.
În funcţie de aceste aspecte, procedeele de tăiere mecanică se împart în 4 grupe:
Tăierea simplă reprezintă detaşarea materialului cu o sculă tăietoare ce are o muchie
ce execută o singură mişcare de lucru, determinată de configuraţia liniei de tăiere. În această
grupă intră: tăierea cu cuţitul, pansonarea cu acul, ştanţarea şi tăierea detaliilor prin
calandrare cu cilindri rotativi.
Procedeele de tăiere ce presupun o mişcare complexă a sculei tăietoare constă dintr-o
mişcare de lucru şi una suplimentară, de obicei perpendiculară pe suprafaţa piesei de
prelucrare. Drept instrumente de tăiere, în acest caz, se utilizează: cuţite, ferăstraie, benzi şi
jet de lichid, specific procedeelor hidraulice.
Procedeele de tăiere mecanică, prin care materialul se distruge după un singur contur
concomitent cu două muchii tăietoare, poartă denumirea de tăiere în pereche. În acest caz, se
utilizează instrumente cu acţiune universală (foarfece mecanice sau manuale de diferite
tipuri) sau ştanţe ce conţin panson şi matriţă.
Tăierea combinată include combinaţii ale procedeelor de mai sus.
Toate procedeele menţionate se caracterizează prin acţiunea uniformă mecanică
asupra materialului. Pentru îmbunătăţirea prelucrabilităţii materialului, se poate completa
acţiunea uniformă prin acţiune vibrativă cu frecvenţă variabilă.
b. Detaşarea termică a materialelor utilizate în confecţii se realizează fără

interacţiunea prin contact a sculei tăietoare cu materialul de prelucrat şi este uşurată datorită
rezistenţei termice relativ reduse a acestuia. Acest procedeu de tăiere s-a introdus ca urmare a
apariţiei de noi generatoare de energie, laserii, plasmatorii etc.
Independent de tipul energiei alimentate, mecanismele fizico-chimice ce asigură
desfacerea materialului în procesul de tăiere, în multe cazuri, sunt practic identice. Astfel,
prelucrările cu plasmă şi raze luminoase sunt însoţite de fenomene asemănătoare, rezultate
din acţiunea asupra materialului. Caracterul termic al mecanismului de distrugere provocat
de alimentarea în zona de tăiere a energiei, diferită ca natură a fenomenelor fizice, a
determinat denumirea procedeului de tăiere termofizic. Procedeele de prelucrare termofizică
a materialelor prin tăiere se deosebesc după tipul instrumentului de tăiere şi au denumiri
identice cu acestea.
Există două procedee de tăiere cu ajutorul razelor: tăierea cu raze electronice şi tăierea
cu raze ale generatorului cuantic-optic sau laserului. Tăierea cu rază electronică este practic
neutilizabilă în industria de confecţii, din cauza necesităţii utilizării camerelor de vid.
Studierea sistematică şi generalizarea experienţei în utilizarea razei de laser, pentru tăierea
materialelor, au demonstrat largile posibilităţi de utilizare a lor atât la croit, cât şi la
executarea altor operaţii tehnologice. Cu ajutorul razei laserului, tăierea materialelor de
confecţii se poate efectua în funcţie de focalizarea razei (în punct sau în linie) şi, de
asemenea, de procedeul de alimentare a iradierii pe semifabricat.
În funcţie de procedeul de direcţionare a fluxului de rază asupra materialului de tăiat,
raza laserului poate fi utilizată ca sculă tăietoare specială sau universală. Procedeul de tăiere
cu plasmă este asemănător, ca tip de distrugere, cu procedeul cu rază laser, dar este mai puţin
productiv, având totuşi avantajul că este mult mai simplu şi ieftin ca realizare.
În cazul procedeului de tăiere cu microplasmă se foloseşte, drept gaz ce formează
plasma, argonul.
Utilizarea directă a energiei electrice pentru tăierea materialelor este practic
imposibilă, din cauza proprietăţilor dielectrice a acestora. De aceea, tăierea materialelor
textile cu ajutorul electricităţii este posibilă numai prin transformarea energiei electrice în
energie calorică. În acest caz, instrumentul de tăiere este o sarcină electrică cu scântei, a cărei
generare este însoţită de un efect termic considerabil. Materialul este introdus în zona
câmpului sarcinii dintre electrozi, păstrându-se urme vizibile ale acţiunii termice.
Utilizarea unei sarcini electrice cu efect de tăiere este mai eficientă, la executarea
perforării. În unele cazuri, acest procedeu poate folosit şi pentru secţionarea materialelor.
În cazul tăierii prin utilizarea sarcinilor electrice, instrumentul de tăiere poate fi cu
acţiune universală (doi electrozi de formă ac-ac) sau acţiune specială, când unul dintre
electrozi are configuraţia liniei date pentru tăietură.
Se cunoaşte procedeul de tăiere a materialelor cu ajutorul unui cuplu supraîncălzit,
care constă, în esenţă, în tăierea materialelor textile de origine naturală cu jet de abur
supraîncălzit la temperatura de 200... 450°C şi cu o presiune corespunzătoare.
În cazul tăierii prin utilizarea efectului termic, productivitatea fiecărui procedeu se
determină în funcţie de capacitatea surselor de căldură. Astfel, tăierea cu ajutorul vaporilor
supraîncălziţi are o productivitate mult mai mică, în comparaţie cu celelalte procedee. De
asemenea, anumite neajunsuri legate de obţinerea aburului supraîncălzit reduc eficacitatea
utilizării procedeului.
c. Procedeul termomecanic de tăiere presupune separarea detaliilor materialului,
utilizând în acest scop două sau mai multe tipuri de energie.
Procedeul constă în faptul că tăierea materialului se produce, în principal, prin
procedeul termic, iar separarea se face cu ajutorul acţiunii mecanice suplimentare a
instrumentului de tăiere. Încălzirea materialului în zona de tăiere se obţine prin curenţi de
înaltă frecvenţă sau prin transmiterea în contact a căldurii de la instrumentul de tăiere
(procedeul electrotehnic).
În afară de procedeele menţionate, este posibilă şi utilizarea ultrasunetelor, care din
cauza productivităţii scăzute şi a uzurii rapide a instrumentelor de tăiere nu prezintă interes
practic. Este necesar să se menţioneze că în ultimii ani s-a răspândit tăierea materialelor cu
plasmă şi laser.
În funcţie de tipul gazului debitat în zona de tăiere, aceste procedee de prelucrare pot
fi încadrate la procedeul fizic sau la procedeul combinat (termofizic sau chimic).Debitarea
gazelor, activă în zona de tăiere (cu amestecuri de oxigen, apă etc.), amplifică acţiunea
distrugătoare a razei sau plasmei, pe baza căldurii rezultate în urma reacţiei exoterme.
Aşadar, în acest proces de tăiere se pot remarca două mecanisme de tăiere: chimic şi
fizic, prin urmare procedeul este combinat.
d. Procedeul chimic de tăiere constă în distrugerea materialelor cu substanţe chimice,
cum sunt: acizi, baze etc. Posibilitatea, de prelucrare a materialelor pentru confecţii prin acest
procedeu de tăiere nu a fost încă studiată.
Procedeul prezintă şi mecanismul îmbinării materialului cu soluţia agentului chimic,
precum şi creşterea lăţimii liniei de tăiere de 2-3 ori, comparativ cu celelalte procedee.
Tăierea materialelor poate fi efectuată prin prelucrarea succesivă, paralelă sau
paralel- succesivă. Se pot utiliza scule sau instrumente de tăiere universale şi speciale, în baza
schemei din fig. VII.9.20.
Scula universală tăietoare, folosită cu prioritate în prezent în industria confecţiilor,
permite prelucrarea unor contururi diverse. Scula efectuează o traiectorie complexă şi
depinde de configuraţia liniei date de tăietură, iar timpul de tăiere este îndelungat. Traiectoria
mişcării sculei tăietoare specială este simplă, fără să depindă de configuraţia liniei de tăiere,
ciclul de mişcare se efectuează într-un interval de timp redus. De aceea, pentru prelucrarea
detaliilor de diferite contururi, sunt necesare scule tăietoare speciale, corespunzătoare acestor
contururi de configuraţie, ceea ce într-o serie de cazuri nu este avantajos din punct de vedere
economic.
Tăierea mecanică în industria de confecţii presupune utilizarea diferitelor tipuri de
scule tăietoare: cuţite, cuţite-fierăstrău drepte, cuţite sub formă de disc şi bandă, foarfece,
cuţite-ştanţe, şabloane perforatoare (fig. VII.9.21).
INSTRUMENTE DE TĂIERE
UNIVERSALE SPECIALE
Cuţit Cuţit de ştanţă

calandru rotativ
Raza laserului
Ferăstrău
Freză Încărcare electrică
Ştanţă
Foarfece (poanson + matriţă)
Sârmă încălzită
Jet de plasmă
Cuţite de ştanţă,
Jet de apă
electrozi de înaltă
frecvenţă
Burghiu
Foarfece +ferăstrău
Fig. VII.9.20.
Fiecare instrument constă din două părţi principale şi anume: lama, ce constituie
partea de lucru şi corpul, care serveşte pentru fixarea în dispozitivul tăietor sau sub forma
unui mâner.
Tăişul este partea de lucru a sculei care acţionează reciproc cu materialul şi ia parte
directă la distragerea materialului. Lama poate fi alcătuită dintr-o muchie tăietoare, o muchie
de sprijin şi un vârf (fig. VII.9.22).
Geometria muchiei tăietoare trebuie analizată din următoarele poziţii:
– ca un corp geometric în statică, ai cărui parametri trebuie cunoscuţi pentru fabricare
şi ascuţire;
– faţă de poziţia sculei în raport cu materialul;
– în raport cu traiectoria mişcării reciproce de lucru şi suplimentare a sculei;
– în raport cu modificarea mişcărilor reciproce, ca urmare a uzurii feţei sculei;
– în raport cu macro sau microgeometria instrumentelor de tăiere.
Fig. VII.9.21. Forme de instrumente de tăiere mecanică:

a – cuţit; b – cuţit fierăstrău drept; c – cuţit sub formă de Fig. VII.9.22. Lamă tăietoare:
disc; d – bandă; e – foarfece; f – ştanţă; g – şabloane; a – muchia tăietoare; b – muchia de
h – perforator. sprijin; c – vârf.
Lama sculelor tăietoare poate fi de trei tipuri, fără a considera şi muchia tăietoare
(fig. VII.9.23): drept, cu unghi pe o parte şi cu unghi pe ambele părţi.
Fig. VII.9.23. Tipuri de lame:

1 – drept; 2 – cu unghi pe o parte;
3 – cu unghi pe ambele părţi. Fig. VII.9.24. Tipuri de muchii tăietoare.
Unghiul α, cu valori între 1 şi 12°, este unghiul de construcţie al lamei. Grosimea

corespunzătoare lamei brute oscilează între 0,5 şi 5 mm.
Lamele cu profilul drept au, de obicei, cuţitele ferăstrău şi unele cuţite-ştanţe cu pereţi
subţiri. Lamele în unghi pe ambele părţi sunt caracteristice pentru foarfece, perforatoare şi
cuţite-ştanţă.
Unghiul este redus în acest caz la 1°– 5°. Unghi pe o singură parte au de obicei
foarfecele şi pot depăşi valoarea de 6°.
Muchile tăietoare ale instrumentelor de tăiere sunt caracterizate de doi parametri:
unghiul de ascuţire, α1, şi înălţimea laturilor.
Tipurile principale de muchiilor
tăietoare sunt reprezentate în
fig. VII.9.24.
Muchiile tăietoare ale sculelor cu
ascuţire asimetrică bilaterală şi cu
muchie de întărire au, de regulă, laturile
de înălţime diferită.
Profilul muchiei tăietoare poate
fi: drept (foarfeci, cuţite, ştanţe şi benzi),
Fig. VII.9.25. Profile de muchii tăietoare: în formă de ferăstrău (pentru tăierea
1 – drept; 2 – ferăstrău; 3 – ondulat; 4 – poligon. stofelor grele, pentru haine de protecţie),
ondulat (pentru tăierea unor ţesături puternic apretate), cauciuc, mase plastice etc. şi forma de
poligon specific maşinilor de disc (fig. VII.9.25).
Un parametru important al geometriei vârfului muchiei tăietoare este microgeometria
lui, care include astfel de factori importanţi, ca forma şi caracterul aşezării microrugozităţilor
pe muchia tăietoare, înălţimea lor etc.
VII.9.2.2. Tăierea mecanică
Tăierea mecanică a apărut ca o necesitate în acţiunea de creştere a productivităţii şi a

uşurării condiţiilor de muncă, aplicându-se în toate întreprinderile, atât pentru tăierea
ţesăturilor, cât şi pentru tăierea tricoturilor.
În ultimul timp, întrucât în industria de confecţii s-au introdus ştanţele în sălile de
croit, maşinile de croit se pot clasifica în:
– maşini cu funcţionare continuă;
– maşini cu funcţionare discontinuă.
Din prima grupă fac parte: maşinile mobile de croit; maşinile fixe de croit; instalaţiile
fizico-mecanice. Maşinile mobile se utilizează la secţionarea şpanului, iar maşinile fixe la
tăierea după contur.
Din grupa maşinilor cu funcţionare discontinuă fac parte ştanţele, care se
întrebuinţează atât în sala de croit, cât şi în procesele tehnologice din cadrul sălii de
confecţionat sau de pregătire a materialelor pentru croire.
Procesul de tăiere este condiţionat de acţiunea sculei tăietoare asupra materialului de
prelucrat într-un mediu tehnologic dat.
În cazul analizei mecanicii procesului de tăiere, una dintre principalele sarcini este
studierea deformaţiei materialului de prelucrat. Cu toate că există un număr foarte mare de
combinaţii ale procedeelor de tăiere mecanică, acestea pot fi clasificate în trei grupe:
– tăierea simplă (tăierea prin ştanţare);
– tăierea complexă (tăierea cu disc, bandă);
– tăierea pereche (tăierea cu foarfeci).
Din punctul de vedere al caracterului deformaţiilor de contact al materialului în zona
interacţiunii lui cu instrumentul de tăiere, este dificil să se evidenţieze deformaţiile
preponderente în fiecare procedeu.
În legătură cu aceasta, este foarte indicată o scurtă prezentare a proprietăţilor
materialelor pentru confecţii, din punct de vedere a influenţei lor asupra procesului de tăiere.
Proprietăţile mecanice ale materialelor textile por fi determinate în funcţie de
proprietăţile materialului primar, de fineţea firelor, de torsiunea acestora, de structura
materialelor, de compactitatea acestora, de masa volumetrică, precum şi de caracterul
suprafeţei.
Se subliniază că termenul „deformaţie plastică”, aplicat la materialele pentru confecţii
textile, are un caracter convenţional, deoarece, spre deosebire de alte materiale polimerice, la
deformarea acestora, elementele structurale nu-şi pierd legătura directă, prin urmare
niciodată nu se produc modificări ireversibile. Dacă deformaţia elastică apare în cazul
încărcării şi dispare o dată cu înlăturarea sarcinii, atunci se pot afirma că pentru materialele
textile este un proces de relaxare.
Proprietăţile de deformare a materialelor textile influenţează într-o mare măsură
procesul de tăiere şi reprezintă unul dintre principalii factori ce determină parametrii şi
regimurile de prelucrare, precizia, productivitatea etc.
Este necesar să se pună accent pe comportarea materialelor la compresiune, în cazul

diferitelor procedee de tăiere şi pe influenţa acesteia la rupere, în funcţie de compoziţia
fibroasă, structură şi alţi factori.
Pe baza cercetărilor, prin suprapunerea
materialelor la compresiune, specifică diferitelor
procedee de tăiere, în diferite stadii, s-a putut
stabili interacţiunea dintre sarcina la rupere şi
compresiune (curba 1) şi dintre deformarea relativă
la compresiune şi sarcina la compresiune (curba 2),
fig. VII.9.26.
Pe axa ordonatelor, s-a notat: ε – deformaţia
relativă la compresiune, α1 – compresiunea în
cadrul căreia materialul suportă o deformare
considerabilă, fără a-şi pierde rezistenţa la rupere
(A); αII şi αIII – compresiunile ce caracterizează o
Fig. VII.9.26. scădere a rezistenţei la rupere (B, C); αIV –
compresiunea maximă (D).
Pentru studierea procesului de tăiere, un rol important îl are cunoaşterea punctului D,
ce permite aprecierea mărimii efortului de distrugere şi al componentelor acestuia, ceea ce
este important pentru calculul forţelor de tăiere.
Tăierea mecanică a materialelor, pentru confecţii textile, se efectuează cu diferite
instrumente de tăiere, care au, în mod obligatoriu, o parte tăietoare sub forma unei pene.
Partea tăietoare şi interacţiunea ei cu materialul de tăiat se caracterizează prin următorii
indicatori: gradul de ascuţire, capacitatea de tăiere şi rezistenţa, indicatori ce se condiţionează
reciproc.
Gradul de ascuţire reprezintă totalitatea parametrilor geometrici ce determină forma
şi dimensiunile tăişului şi, de asemenea, calitatea de execuţie a acestuia. Gradul de ascuţire
este determinat de unghiurile de ascuţire, precum şi de parametrii microgeometrici, mărimi
ce pot fi măsurate cu ajutorul diferitelor instrumente sau cu ajutorul microscoapelor.
Capacitatea de tăiere este o caracteristică ce determină gradul de pătrundere a lamei
în material. În mod concret, capacitatea de tăiere este determinată de gradul de ascuţire a
lamei, de proprietăţile fizico-mecanice ale materialelor, de tipul de mişcare a lamei faţă de
material şi de condiţiile de tăiere (viteza de deplasare, caracteristici tehnologice etc.).
Rezistenţa de uzură reprezintă gradul de păstrare de către lamă a capacităţii de tăiere
în anumite condiţii de lucru. Ea depinde de gradul de ascuţire a instrumentelor de tăiere, de
proprietăţile fizice ale materialului părţii tăietoare, precum şi de lucrul mecanic de tocire.
VII.9.2.2.1. Tăierea simplă - ştanţarea
În general, prin ştanţare se înţelege operaţia de

deformare plastică şi tăiere a unui material plat, într-o
ştanţă, care imprimă o anumită formă unei porţiuni din
material şi separă această porţiune de rest, sub acţiunea
forţei produsă de o presă sau de o maşină de ştanţat. În
industria de confecţii textile se aplică la: tăierea
întăriturilor pentru gulere, manşete, buzunare, detalii mici
etc. şi chiar la tăierea pieselor componente ale unei
Fig. VII.9.27. încadrări simple (fig. VII.9.27)
Tăierea prin ştanţare se realizează cu ajutorul unui cuţit, care are forma piesei şi care
primeşte o lovitură ce determină intrarea părţii ascuţite în material, obţinând detaliul cu
conturul dorit.
Materialul pentru ştanţat (fig. VII.9.28) se aşază
pe butucul de ştanţă, 2, care are rolul de a prelua efortul
suplimentar exercitat de cuţitul 1 la tăiere şi de suport
pentru aşezarea materialului.
La tăiere, este necesar ca muchia cuţitului să
depăşească suprafaţa de sprijin, pentru a se realiza o
tăiere completă a straturilor superioare ale materialului
de grosimea iniţială δ. Lovirea cuţitului se realizează
prin intermediul platformei superioare mobile, care
este acţionată cu ajutorul unui excentric sau a unui
sistem bielă-manivelă, aşezat pe arborele principal al
maşinii, care, la rândul lui, este pus în mişcare de către
un electromotor. Ansamblul acestor elemente se poate Fig. VII.9.28.
urmări în fig. VII.9.29.
Fig. VII.9.29. Elementele unei

stanţe:
1 – platformă inferioară;
2 – platformă superioară;
3 – butucul de ştanţă;
4 – cuţitul;
5 – materialul care se ştanţează.
Pentru o bună funcţionare a

maşinii de ştanţat, este necesar ca
cele două platforme să fie paralele
între ele şi paralele cu suprafaţa bu-
tucului pe care se fixează materialul.
Butucii de ştanţă se
confecţionează de obicei din lemn de
stejar sau fag. În cazul în care se
ştanţează din materiale textile, este
necesară folosirea unor butuci de
oţel sau aluminiu, pentru a se putea
obţine un contur corect al pieselor şi
pentru evitarea smulgerii în afară.
Cuţitele de ştanţă se confec-
ţionează din oţel-carbon cu conţinut
mic de carbon 9 (0,3 – 0,4%) şi au
forma detaliului sau a încadrării. În Fig. VII.9.30. Ştanţă cu pod rabatabil.
afară de tipul de ştanţa descris în fig. VII.9.29, unde platforma superioară are o mişcare de
ridicare şi coborâre, se întâlnesc şi stanţe cu pod rabatabil (fig. VII.9.30), unde tăierea
straturilor de material este rezultatul depăşirii rezistenţei la comprimare a materialului sub
apăsarea muchiei cuţitului şi a depăşirii rezistenţei la rupere a fibrelor, care sunt tensionate la
curbarea straturilor.
În industria de confecţii din ţesături se utilizează, în afară de ştanţele prezentate‚ în
principiu, şi următoarele tipuri de ştanţe:
– ştanţe plasate pe material;
– ştanţe plasate sub material;
– ştanţe de decupare cu căderea detaliilor;
– ştanţe cu cilindri:
• de antrenare;
• fără sfârşit;
• cu lame.
Ştanţele plasate direct pe material au schema de principiu descrisă în fig. VII.9.31.
Detaliile rezultate în urma procesului de ştanţare sunt antrenate într-o zonă de selectare şi
numerotare, prin intermediul unei benzi transportoare.
Fig. VII.9.31. Ştanţă plasată direct pe material.
Fig. VII.9.32. Ştanţă plasată sub material.
Deşi funcţionează pe baza unui principiu asemănător, în cazul ştanţelor plasate sub
material, în partea dreaptă a instalaţiei este antrenat ansamblul ştanţa-material, unde se
produce separarea şi selectarea detaliilor (fig. VII.9.32).
În cazul ştanţelor reprezentate în fig. VII.9.33, detaliile decupate cad în zona
platformei, unde se împerechează împreună cu celelalte detalii ale produselor în pachete
corespunzătoare comenzilor.
Schemele de principiu ale ştanţelor cu cilindrii sunt reprezentate în fig. VII.9.34,
fig. VII9.35 şi fig. VII.9.36.
În primul caz (fig. VII.9.34), antrenarea materialului, 1, împreună cu cuţitul de

ştanţare, 2, se face prin intermediul cilindrului 3.
Fig. VII.9.33.
În al doilea caz (fig. VII.9.35), tăierea se realizează în special în cazul suprafeţelor

mari. Cilindrul 1, antrenează materialul, 2, împreună cu ştanţa, 3, întregul ansamblu fiind
presat de placa 4.
În cazul stanţelor cu cilindri fără sfârşit, materialul este antrenat de aceşti cilindri, care
prezintă pe suprafaţă cuţite de forma detaliilor.
Un exemplu de ştanţare cu cilindri este cel prezentat în fig. VII.9.36, unde ştanţele 1,
fixate pe un suport, sunt antrenate de benzile transportoare 2 şi 3, împreuna cu materialul 4.
Fig. VII.9.35.
Fig. VII.9.34.
Ţinând seama de faptul că

este necesară asigurarea unei
anumite valori pentru grosimea
materialului de ştanţare, în industria
de confecţii din ţesături s-au introdus
sisteme de ştanţare, unde se
realizează o debitare simultană a mai
multor straturi de material. Un astfel
de exemplu este prezentat în
fig. VII.9.37. Fig. VII.9.36. Ştanţare cu cilindri.
Fig. VII.9.37. Sistem de ştanţare cu debitare simultană a şase straturi de material:

1 –bucăţile de material textil; 2 – cilindri de debitare; 3 – banda de antrenare
a materialelor şi semifabricatelor; 4 – platforma de tăiere; 5 – cuţitul de ştanţă.
Introducerea ştanţării în industria de confecţii a creat posibilitatea agregării operaţiilor

principale în sala de croit, prin realizarea de sisteme cu mare productivitate (fig. VII.9.38).
Fig. VII.9.38
Determinarea efortului de ştanţare. Efortul de tăiere este influenţat de grosimea

tăişului cuţitului, astfel încât la cuţite cu tăiş subţire, efortul de tăiere este mai mic decât în
cazul cuţitelor cu tăiş mai gros. Modul de producere a eforturilor din cuţit poate fi urmărit în
fig. VII.9.39, de unde rezultă dependenţa acestuia faţă de grosimea materialului pentru trei
valori ale unghiului de ascuţire (1 – valoare mică; 2 – valoare mijlocie; 3 – valoare maximă).
Dacă se consideră materialul compus dintr-o unitate de fibre în straturi (fig. VII.9.40),
la presare va rezulta o comprimare a straturilor în direcţia muchiilor cuţitului, precum şi o
alungire a straturilor în porţiunea din afara şi din interiorul cuţitului, datorită faptului că, prin
comprimare, straturile se curbează.
Fig. VII.9.40. Efectele cuţitului de tăiere asupra

Fig. VII.9.39. Diagrama efort-grosime material. materialelor.
Tăierea straturilor de material este rezultatul depăşirii rezistenţei la comprimarea

materialului sub apăsarea muchiei cuţitului şi a depăşirii rezistenţei la rupere, prin întinderea
fibrelor, care sunt tensionate la curbarea straturilor.
Diagrama eforturilor pentru o grosime oarecare se poate urmări în fig. VII.9.41. Pe
porţiunea AB a curbei, adică până la 0,4–0,5 din grosimea materialului, δ, creşterea, efortului
este aproximativ proporţională cu pătrunderea cuţitului; pe porţiunea BC, adică până la
70–80% din grosimea materialului, creşterile iau valori din ce în ce mai mari, ajungând la
valori maxime în punctul C, când începe ruperea straturilor superioare. Ruperea se
desăvârşeşte pe măsură ce cuţitul pătrunde în material.
1: 0,4 – 0,5 δ
2: 0,6 – 0,7 δ
3: 0,75 – 0,8 δ
Fig. VII.9.41. Diagrama efortului la tăiere.
Pe porţiunea CD, scăderea efortului este bruscă, datorită faptului că tăierea s-a făcut în
cea mai mare parte prin ruperea straturilor inferioare. Mărimea stratului inferior, care se rupe
sub efectul împingerii, depinde de proprietăţile specifice ale materialului. Oricum,
definitivarea tăierii prin ştanţare se realizează pentru ultimele straturi de fibre prin forfecare.
Se constată, în general, că pe ultima porţiune de fibre straturile sunt rupte. Aceasta se
datoreşte interdependenţei dintre cuţit şi material (fig. VII.9.42 şi fig. VII.9.43).
Fig. VII.9.42. Fig. VII.9.43.
Pentru a urmări această interdependenţă, se consideră un cuţit cu un unghi de tăiere β

este pătruns în material cu viteza V0.
Un punct A, aparţinând materialului, se află sub acţiunea a două forţe: forţa normală N
şi forţa de frecare F. Cele două forţe dau rezultanta R. La rândul ei, acesta se descompune
după direcţia de deplasare a cuţitului (componenta V) şi direcţia orizontală (componenta H):
Fig. VII.9.44.
H = R cos (φ + β),
unde: φ reprezintă unghiul de frecare;
β reprezintă unghiul de ascuţire.
Pentru a urmări eforturile generate de material asupra cuţitului, acesta se consideră
pătruns în material (fig. VII.9.44). La pătrunderea cuţitului, materialul se deformează în
porţiunea a,b,c,d. Se consideră această zonă supusă deformării alcătuită din straturi verticale
elementare şi se determină eforturile elementare, dH şi dV, ce acţionează asupra cuţitului la
pătrunderea acestuia în material.
Fie o coloană elementară aflata la distanţa x de tăişul cuţitului. Comprimarea relativă a
acestei coloane este:
AB h − h1
ε= = , (VII.9.10)
AC δ
x
tgβ = , (VII.9.11)
h1
1⎛ 1 ⎞
ε= ⎜h− ⎟, (VII.9.12)
δ⎝ tgβ ⎠
unde δ reprezintă grosimea materialului.
Considerând că deformarea are loc în domeniul elastic, deci după legea lui Hooke,
rezultă:
dV
σ dA
ε= = , (VII.9.13)
E E
dV
unde: σ = ;
dA
– dV reprezintă forţa elementară exercitată asupra cuţitului de către o coloană de
material de lăţime dx şi lungime b = 1 cm;
– E – modul de elasticitate transversală;
dV
ε= ,
b ⋅ dx ⋅ E
pentru b = 1 cm avem:
dV
ε= . (VII.9.14)
E ⋅ dx
Egalând expresiile, se obţine:
dV 1⎛ x ⎞
= ⎜h− ⎟. (VII.9.15)
E ⋅ dx δ ⎝ tgβ ⎠
Separând variabilele, rezultă:
E⎛ x ⎞
dV = ⎜h − ⎟ dx. (VII.9.16)
δ⎝ tgβ ⎠
După integrare, rezultă componenta verticală ce acţionează asupra unui centimetru
din lungimea cuţitului:
htgβ
htgβ E⎛ x ⎞ E⎡ x2 ⎤
V= ∫0 ⎜
δ⎝
h − ⎟
tgβ ⎠
dx = ⎢
δ ⎣⎢
hx − ⎥
2tgβ ⎦⎥
0
; (VII.9.17)
E 2
V= h tgβ. (VII.9.18)
2δ
Sub acţiunea acestei componente, coloanele, având aria bazei egală cu b · dx, tind să
se dilate. Această dilatare a coloanelor verticale este împiedicată de rezistenţa pe care o opun
coloanele vecine.
Forţa cu care acţionează coloanele vecine este:
dH = ε1 ⋅ E0 ⋅ dh, (VII.9.19)
relaţie dedusă pe bază de raţionament.
Dacă:
ε ⋅ E ⋅ dA = dV , (VII.9.20)
ε ⋅ E ⋅ dx = dV . (VII.9.21)
Asupra coloanei orizontale cu baza de suprafaţă:
dA1 = b ⋅ dh (b = 1 cm)
acţionează eforturi asemănătoare celor deduse.
ε1
Raportul = µ reprezintă coeficientul Poisson, iar ε1, deformaţia relativă în direcţie
ε
perpendiculară pe direcţia de tăiere a cuţitului.
Deci:
ε1 = µ ⋅ ε. (VII.9.22)
Dilatarea orizontală a coloanei elementare verticale cu baza de arie dA = l · dx, este
egală cu:
µ ⋅ ε ⋅ dx = ε1 ⋅ dx, (VII.9.23)
iar dilatarea orizontală a tuturor coloanelor ce se găsesc pe linia Ad, deci în porţiunea limitată
de x şi tgβ, notată cu λ,este:
htgβ htgβ
λ= ∫ ε1 ⋅ dx = ∫ µ ⋅ ε ⋅ dx. (VII.9.24)
x x
Ţinând seama de expresia găsită pentru:
1⎛ x ⎞
ε = ⎜h− ⎟
δ⎝ tgβ ⎠
htgβ
µ ⎛ x ⎞ µ⎛ x2 ⎞
∫
htgβ
λ= ⎜h− ⎟ dx = ⎜⎜ hx − ⎟ =
2tgβ ⎟⎠
x
δ ⎝ tgβ ⎠ δ⎝
x (VII.9.25)
µ 2 h2 x2 µh 2 x2
h tgβ tgβ − hx + = tgβ − hx + .
δ 2 2tgβ δ2 2tgβ
Deformaţia relativă orizontală medie a coloanei care are ca baza (h · tgβ · x)· l este:
λ
ε1 = =
h ⋅ tgβ − x
µ ⎛ 2 x2 ⎞ 1
= ⎜⎜ h tgβ − 2 ⋅ hx + ⎟⎟ =
2δ ⎝ tgβ ⎠ h ⋅ tgβ − x
(VII.9.26)
µ 1 h 2 ⋅ tg 2β − 2hx ⋅ tgβ + x 2
= =
2δ tgβ h ⋅ tgβ − x
µ ( h ⋅ tgβ − x )
2
µ ⎛ x ⎞
= = ⎜h− ⎟.
2δ ⋅ tgβ h ⋅ tgβ − x 2δ ⎝ tgβ ⎠
Efortul elementar pe direcţia orizontală:
dx
dH = ε1 ⋅ E ⋅ dh, dx = dh ⋅ tgβ → dh = .
tgβ
După înlocuirea expresiei lui ε1 în dH, rezultă:
µ ⎛ x ⎞ dx
dH = ⎜h− ⎟⋅ E ⋅ . (VII.9.27)
2δ ⎝ tgβ ⎠ tgβ
Deoarece:
E⎛ x ⎞
dV = ⎜h− ⎟ dx,
σ⎝ tgβ ⎠
rezultă:
µ
dh = dV . (VII.9.28)
2tgβ
După integrare:
µ
H= V. (VII.9.29)
2tgβ
În cazul general de deformare, când:
ε ⋅ E0 = σν ,
ţinând seama de expresia lui V, rezultă:
1 1
µ ⎛ E0 ⎞ ν 1 1+ ν
H= h tgβ. (VII.9.30)
2tgβ ⎜⎝ δ ⎟⎠ 1 + 1
ν
Cercetările experimentale au stabilit pentru exponentul ν valori cuprinse între 0,8 şi 1.
Luând în discuţie relaţia:
µ
H= V, (VII.9.31)
2 ⋅ tgβ
pentru:
µ = 2 · tgβ, H = V;
µ > 2 · tgβ, H > V;
µ < 2 · tgβ, H < V.
În condiţii practice:
β > 15° şi ν < 0,5, deci V > H.
Valorile mari ale componentei H duc la modificarea conturului cuţitului şi, deci, la
modificarea formei detaliilor tăiate, conducând, în timp, la obţinerea unor piese cu abateri
dimensionale mari.
Mărimea forţei totale ce acţionează asupra feţei înclinate a cuţitului este:
R = H 2 +V 2 . (VII.9.32)
Pentru ν < 0,5° şi β >15°, H este mic, în comparaţie cu V şi în calculele practice: R = V.

Coeficientul lui Poisson, µ, pentru piele, cauciuc şi textile, este o mărime variabilă. El
este foarte apropiat de zero la tensiuni mici, deoarece, în acest caz, deformaţia se produce în
contul compactizării materialului. În astfel de cazuri nu există dilatări transversale.
Cunoscând efortul pe unitatea de lungime, se poate determina efortul total de tăiere a
unui de taliu cu relaţia:
P = p ⋅ L ⋅ K1 ⋅ K 2 ⋅ K 3 [kgf/mm], (VII.9.33)
unde: p este efortul unitar de tăiere, în dcN/mm;

L – lungimea conturului detaliului;
K1 – coeficient dependent de unghiul de tăiere; are valori cuprinse între 1 şi 1,8;
K2 – coeficient dependent de grosimea muchiei cuţitului (1–3,5);
K3 – coeficient dependent de scurtarea cuţitului prin tocire (>1).
VII.9.2.2.2. Tăierea complexă

Operaţia de secţionare, împreună cu operaţia de tăiere a şpanului, fac parte din croirea
mecanică propriu-zisă şi reprezintă principalele procedee de tăiere complexă. Secţionarea
şpanului este operaţia în care şpanul se divizează în secţiuni, pentru a putea fi transferat la
maşina de croit fixă. Operaţia de secţionat este impusă de grosimea şi mărimea şpanului, care
atunci când are lungime mare, ţesătura desfăcută şi un număr mare de straturi, nu poate fi
transportat în condiţii optime la maşina de decupat detaliile. Şpanul se secţionează
transversal sau longitudinal, iar numărul secţiunilor este determinat de lungimea şi de
volumul lui.
Operaţia de secţionat se efectuează cu maşini mobile de croit, care pot fi de două
tipuri: cu disc sau cu cuţit vertical.
În cazul maşinii mobile cu disc, datorită faptului că tăierea se face după circumferinţă,
cuţitul intră în stivă pe lăţimea dată de relaţia de mai jos:
l = 2 R 2 − ( R − h )2 . (VII.9.34)
Pentru realizarea unei bune tăieri, este

necesar ca înălţimea stivei să nu depăşească 0,4
din diametrul cuţitului (fig. VII.9.45). Maşina
mobilă de croit cu cuţit vertical diferă de
maşina de croit cu disc prin forma cuţitului şi
prin modul de funcţionare.
Principiul de funcţionare este asemă-
nător principiului bielă-manivelă. Din şpanul
secţionat este necesară decuparea în serie a
detaliilor componente ale produsului. La
efectuarea acestei operaţii este necesar să fie
respectate următoarele condiţii:
• tăierea şpanului se va face numai pe
Fig. VII.9.45. linia de trasaj, respectându-se astfel condiţiile
dimensionale ale detaliului;
• straturile de ţesătura care formează şpanul să fie suprapuse fără neregularităţi,
pentru a se evita micşorarea unor detalii;
• la ţesăturile lucioase, cu coeficient ridicat de alunecare, şpanul pentru decupat se va
fixa fie cu cleme de fixare, fie prin puncte;
• la decuparea detaliilor se detaşează în primul rând detaliile cu dimensiuni mari,
pentru ca pe acestea să se depună celelalte detalii ale produsului. Această condiţie este
determinată de asigurarea păstrării în bune condiţii a pachetelor de detalii;
• detaliile decupate din şpan se aşază în pachete, pe mărimi de produse, în
conformitate cu combinaţia din şpan. Tăierea şpanului se realizează cu maşini fixe de croit,
ce pot fi înzestrate cu 2,3 sau 4 roţi.
Consideraţii asupra produsului de tăiere. La tăierea materialelor cu ajutorul

maşinilor de croit are loc o mişcare complexă a cuţitului faţă de material, din care cauză
unghiul de tăiere este cu totul altul decât unghiul de ascuţire al cuţitului.
Procesul de tăiere, la maşinile de croit cu funcţionare continuă, este reprezentat în
fig. VII.9.46.
În figură s-a notat: VA – viteza de deplasare în plan orizontal a cuţitului sau a

materialului, VB – viteza de deplasare în plan vertical a cuţitului.
În reprezentările de mai sus, avansarea cuţitului în material, deci tăierea, se face sub
acţiunea combinată a vitezei cuţitului şi materialului. Unghiul α reprezintă, în toate situaţiile,
unghiul de ascuţire, atât la maşinile fixe, cât şi la cele mobile.
Efectul compunerii celor două mişcări se poate urmări în fig. VII.9.47.
Fig. VII.9.46. Procesul de tăiere la maşini de croit continuu.
Fie punctul A, comun materialului şi cuţitului, supus succesiv celor două mişcări:
după timpul t, punctul A se va afla în punctul A1, deplasându-se cu viteza VA şi în A2, la
deplasarea cu viteza VB.
Spaţiul parcurs în cele doua cazuri este:
AA1 = VA · t,
AA2 = VB · t.
Presupunând că cele două mişcări au loc
simultan, atunci punctul A se va deplasa în
acelaşi timp sub acţiunea celor două viteze, deci
sub acţiunea unei viteze rezultante, dată de
relata:
VR = V A2 + VB2 . (VII.9.35)
Considerând cazul tăierii numai sub
acţiunea în plan orizontal, adică sub acţiunea lui Fig. VII.9.47.
VA, în timpul t punctul se va afla în punctul B1 şi
B2 (fig. VII.9.48).
Distanţa B1B2 este egală cu grosimea cuţitului în punctul considerat, măsurată
perpendicular pe direcţia de avansare a cuţitului. Tăierea în acest caz se face sub acţiunea
cuţitului sub unghiul α.
Dacă peste deplasarea în plan orizontal se suprapune deplasarea în plan vertical a
cuţitului, atunci, sub acţiunea vitezei rezultante, VR, punctul A se va afla în punctele C1 şi C2.
Datorită faptului că deplasarea după orizontală este aceeaşi ca în cazul precedent,

rezulta relaţia:
C1C2 = B1B2.
Unind punctul A cu extremităţile segmentului C1C2, se obţine unghiul α1, după care se
face tăierea. Valoarea unghiului α se va determina din figură după cum urmează:
α BB1 α1 CC1
tg = tg = . (VII.9.36)
2 AB 2 AC
Fig. VII.9.48.
Ţinând seama ca BB1 = CC1, obţinem:

α α
AB ⋅ tg = AC ⋅ tg 1 ,
2 2
AB = VA · t,
AC = VR · t,
α α
VA ⋅ t ⋅ tg = VR ⋅ t ⋅ tg 1 ,
2 2
α1 α V
tg = tg ⋅ A ,
2 2 VR
α VA α 1
tg = ⋅ tg ,
2 VA2 + VB2 2 VB2
1+
VA2
α1 α 1
tg = tg ⋅ . (VII.9.37)
2 2 2
⎛ VB ⎞
1+ ⎜ ⎟
⎝ VA ⎠
Analizând această relaţie, se observă că unghiul α1 care se numeşte unghi de tăiere, are
valori cu atât mai mici cu cât valoarea radicalului este mai mare. În cazurile limită, când
VA = 0, α1 are valoarea minimă. În acest caz nu există tăiere.
Când VB = 0, atunci unghiul de tăiere, α1, este egal cu unghiul de ascuţire, α. Unghiul
V
α1 scade atunci când valoarea B creşte. Creşterea acestui raport este posibilă fie prin
VA
reducerea vitezei VA fie prin creşterea vitezei VB. Reducerea vitezei VA este limitată de
obţinerea unei productivităţi admisibile practic. Rămâne, deci, ca pentru obţinerea unghiu-
rilor de tăiere mici să se folosească viteze de deplasare a cuţitului mari.
În practică se aleg pentru VA valori între 120 şi 220 mm, iar pentru VB valori între 10 şi
20 m/s. Variaţia unghiului de tăiere, la diferite valori ale raportului VB/VA, este arătată în
fig. VII.9.49.
Fig. VII.9.49.
Din punct de vedere fizic,

reducerea unghiului de tăiere este
echivalentă cu folosirea unui cuţit
mai ascuţit. Cu cât unghiul de tăiere
este mai mic, se poate considera
cuţitul mai bine ascuţit şi deci efortul
de tăiere mai mic. Geometric,
reducerea unghiului de tăiere se
explică prin reducerea unghiului
urmei rămase pe planul de secţionare
a cuţitului.
Pentru a se mări influnţa
reducerii unghiului de tăiere asupra
Fig. VII.9.50 solicitării cuţitului este necesar să se
urmărească valoarea lucrului
mecanic în timpul tăierii. Dacă se consideră fig. VII.9.50, se poate vedea că, în cazul tăierii
sub acţiunea cuţitului pe orizontală, asupra cuţitului apasă forţa P1, îndreptată în direcţia VA.
Dacă se considera tăierea sub acţiunea forţei rezultante, asupra cuţitului va apasă o forţă P2,
îndreptată în direcţia rezultantei.
Raportul VB/VA se menţine în astfel de limite încât VB să nu fie mai mare deci 100 VA,
deoarece unghiul de tăiere se reduce foarte puţin, iar consumul de energie şi sarcinile iniţiale
se măresc. În afară de aceasta, în urma frecării dintre scula tăietoare şi material, cresc
considerabil degajările de căldură, ceea ce duce, având în vedere conductibilitatea termică
redusă a materialelor pentru confecţii, la distracţia termică a marginilor. La tăierea
materialelor sintetice, pe lângă topirea marginilor, se ajunge la acoperirea cu un strat de
material, ceea ce duce la pierderea capacităţii de tăiere. Răcirea se face cu pulberi
antiadezive.
Însemnând distantele parcurse cu S1 şi S2, atunci lucrul mecanic de tăiere este:
L1 = P1 ⋅ S1 L2 = P2 ⋅ S2 . (VII.9.38)
În ambele cazuri, lucrul mecanic este egal, deci:
P1 ⋅ S1 = P2 ⋅ S 2 ,
P1 ⋅ S1
P2 = ,
S2
dar:
S1 = VA ⋅ t , S2 = VR ⋅ t ,
VA
P2 = P1 ⋅ .
VR
Înlocuind VR = VA2 + VB2 , atunci obţinem:
VA 1
P2 = P1 = . (VII.9.39)
VA2 + VB2 ⎛V ⎞
2
1+ ⎜ A ⎟
⎝ VB ⎠
Variaţia efortului de tăiere urmează aceeaşi lege ca şi variaţia unghiului de tăiere.
Deci, la creşterea raportului VB/VA, efortul de tăiere se reduce simţitor. Această reprezentare a
procesului de tăiere este valabilă pentru cazul când cele două viteze au direcţii perpendiculare
una pe alta şi acelaşi sens, adică în cazul maşinilor fixe de croit.
Fig. VII.9.51. Fig. VII.9.52.
În cazul cuţitului vertical (fig. VII.9.51), valoarea vitezei VB este variabilă, primind
valori de la zero până la deplasarea maximă a glisierei. În cazul sistemului bielă-manivelă,
sensul vitezei este alternativ. Variaţia vitezei face ca însumarea vectorială a celor două viteze
să dea rezultate diferite, în funcţie de viteza de deplasare a cuţitului, VB.
La valoarea maximă a vitezei VB se obţine şi valoarea maximă a vitezei rezultante VR.
Când viteza cuţitului devine egală cu zero, la schimbarea sensului mişcării, VR devine
egală cu VA . Aceasta variaţie continuă a vitezei rezultante de tăiere, face ca unghiul de tăiere
să fie variabil în timp, fapt care duce la eforturi de tăiere de valori diferite şi la o solicitare
neuniformă la tăiere.
În cazul maşinii cu disc, însumarea vectorială a celor două viteze este diferită în
puncte diferite; astfel, în punctul de contact (fig. VII.9.52) al cuţitului cu stratul de sus al
materialului, viteza cuţitului, îndreptată tangenţial la aceasta, face cu viteza de deplasare în
plan orizontal un unghi mai mic de 90°; acest unghi atinge valoarea maximă de zero grade
atunci când cuţitul este în contact cu straturile inferioare ale materialului; scăderea unghiului
pe care îl fac cei doi vectori face ca valoarea vitezei rezultante să crească, fapt echivalent cu
reducerea unghiului de tăiere şi, implicit, reducerea efortului de tăiere. În cazul maşinilor
mobile cu cuţit vertical, variaţia în timp a efortului de tăiere şi corespunzător variaţiei maşinii
de tăiat este reprezentată în fig. VII. 9.53.
Fig. VII.9.53. Variaţia efortului de tăiere în

timp la maşinile mobile cu cuţit vertical:
A – pătrunderea în material; B – definitivarea
tăierii şi schimbarea sensului de mişcare;
C – punctul extrem de jos al cuţitului,
corespunzător unei noi poziţii de tăiere;
D – punctul corespunzător ieşirii cuţitului din
material; E – punct de pătrundere în material,
deci corespunzător începerii unui nou ciclu.
Transformarea parametrilor geometrici ai lamelor tăietoare, în funcţie de poziţia lor

faţă de materialul de tăiat în procesul tăierii, poate fi urmărită şi în cazul tăierii cu cuţitul.
Tăierea simplă se poate realiza în acest caz pe două scheme cinematice. În cazul când
deplasarea relativă a instrumentului de tăiere şi a materialului se produce în planuri reciproc
perpendiculare, unghiul de înclinare, α, al muchiei tăietoare, la suprafaţa materialului de
tăiat, este drept şi planul de tăiere coincide cu planul de formare al unghiului de ascuţire.
Deci, unghiul de tăiere αt = α (fig. VII.9.54,a).
În cazul tăierii în unghi oblic, cu o modificare a unghiului β, de înclinaţie a muchiei
tăietoare faţă de suprafaţa materialului, se observă o transformare a unghiului de tăiere în
funcţie de mărimea de înclinaţie şi de sensul vectorului viteză faţa de mişcarea sculei
tăietoare şi a materialului.
Fig. VII.9.54.
Dacă prin punctul a (fig. VII.9.54,b), aflat în vârful muchiei tăietoare, se duce o
dreaptă AA1, paralelă cu direcţia vitezei de tăiere, atunci ea va fi traiectoria mişcării relative a
sculei şi materialului. Această dreaptă este generatoarea suprafeţei de tăiere şi simultan urma
planului de tăiere în procesul tăierii. Dreapta AA2 este urma planului de definire a unghiului
geometric al ascuţirii.
Corelaţiile dintre unghiurile de ascuţire şi tăiere, la diferite sensuri ale mişcării
relative, se determină conform indicaţiilor din fig. VII.9.54, a şi fig. VII.9.54, b.
În cazul mişcării relative, orizontale triunghiul AB1C1 se află în planul de definire al
planului de ascuţire α, iar triunghiul ABC, în planul de tăiere. Aceste două planuri formează
unghiul γ. Din aceste două triunghiuri rezultă:
α B1 A2 α t BA1
tg = ; tg = ; (VII.9.40)
2 AA2 2 AA1
(B1A2 = BA1, deoarece: B1C1 = BC);
αt α
AA1 ⋅ tg = AA2 ⋅ tg ;
2 2
AA2 = AA1 ⋅ cos γ.
Rezultă:
αt α
= tg cos γ.
tg (VII.9.41)
2 2
Incluzând, în cazul deplasării pe orizontală γ = 90 − β, se obţine:
αt α α
tg = tg cos(90 − β) = tg sin β,
2 2 2
αt α
= tg sin β.
tg
2 2
În cazul mişcării relative în sens vertical (fig. VII.9.54,b), aceleaşi planuri formează
unghiul γ care, în cazul dat, corespunde unghiului de înclinaţie β. De aceea:
α α
tg t = tg cos β. (VII.9.42)
2 2
Graficele de variaţie ale unghiului de tăiere în funcţie de unghiul de înclinare β, la o
valoare a unghiului de ascuţire α egală cu 20° sunt prezentate în fig. VII.9.54,c.
Fig. VII.9.54, c. Variaţia unghiului de tăiere αt

în funcţie de unghiul de înclinare β:
1 – mişcarea pe orizontă; 2 – mişcarea pe
verticală.
Din analiza funcţiilor şi graficelor, rezultă că unghiul de tăiere poate primi valori în
limitele 0 < αt ≤ α. În cazul particular α = αt , adică unghiul de tăiere ia valoarea sa maximă,
la valori extreme ale unghiului de înclinaţie, β = 90° (curba 1) şi β = 0 (curba 2). După cum se
ştie, efortul de tăiere în acest caz este maxim.
La o mişcare relativă verticală, o reducere serioasă a unghiului de tăiere αt (curba 2) şi
o dată cu aceasta şi a efortului de tăiere pot fi obţinute la valori mari ale unghiului de
înclinaţie. De exemplu, dacă αt = 20°, atunci, la β = 30°, αt = 17°30’, iar la β = 60°, αt =
10°20’.
Totuşi, pe măsura creşterii unghiului de înclinaţie β, creşte considerabil efortul de
deplasare a materialului faţă de cuţit, ceea ce duce la reducerea preciziei de tăiere şi
necesitatea de a lua măsuri suplimentare de fixare a semifabricatului. De aceea, unghiul de
înclinaţie se alege de obicei de cel mult 30°–45°, în funcţie de proprietăţile mecanice ale
materialului prelucrat.
La deplasarea relativă orizontală, se observă un tablou invers, în sensul că reducerea
unghiului de tăere este o funcţie directă de modificarea unghiului de înclinaţie (curba 1). Mai
mult unghiul de reducere a valorilor unghiului de lucru al tăierii se măreşte o dată cu
reducerea unghiului β. Astfel, la α = 20° şi β = 60°, valoarea unghiului αt se reduce cu 2–3°,
iar la β = 30°, de aproape două ori. Este uşor de observat că pe măsură ce unghiul β se
măreşte, linia de contact, AC, a instrumentului cu materialul, se calculează cu relaţia:
c
AC = , (VII.9.43)
sin β
unde c reprezintă lăţimea cuţitului.
La valori mici ale unghiului β, pe de o parte se reduce mult precizia tăierii materialului
după contururi curbate, pe de alta parte, la tăierea pe linia dreaptă, se măreşte spaţiul parcurs
de cuţit la începutul şi la sfârşitul tăierii. De aceea se alege o valoare a unghiului între 20° şi
30°, în funcţie de materialul de tăiat.
Se poate obţine o reducere a unghiului de tăiere, fără a modifica mult unghiul β, la
tăierea materialelor rigide folosind profile ale muchiilor tăietoare în formă de fierăstrău.
h
În acest caz, o importantă hotărâtoare o are raportul . Cu cât valoarea acestui raport
z
este mai mică, cu atât unghiul de înclinaţie a muchiei tăietoare va fi mai mare, iar la o
deplasare verticală, unghiul de tăiere va fi mai mic. În acest caz, pentru un profil zimţat,
unghiul β va fi constant.
Dacă muchia tăietoare are profil ondulat, unghiul de tăiere depinde de punctul în care
vârful muchiei va interacţiona cu materialul de tăiat. Astfel, în punctele din vârful undei
unghiul se măreşte, iar la baza undei, se va apropia de 90° şi la o deplasare verticală, unghiul
αt se va apropia de valoarea minimă.
Unghiul de lucru la tăierea simplă, aşa cum s-a arătat la unghiurile active β, se
deosebeşte practic de unghiul de ascuţire al sculei. Se poate obţine transformarea evidentă a
unghiului de tăiere la tăierea complexă, iar instrumentului de tăiere, în afara mişcării de
lucru, i se imprimă o mişcare suplimentară.
La tăierea în pereche (fig. VII.9.54, d), ca şi în cazul celei simple elementare, se poate
observa o transformare neesenţială la unghiului de tăiere. Aici, reducerea eforturilor de tăiere
se produce, în principal, pe baza repartizării materialului, concomitent, pe două muchii
tăietoare. Dacă însă deplasarea lor relativă se produce normal la suprafaţa materialului
(ştanţare, forfecare cu cuţite paralele), atunci αt = α.
Fig. VII.9.54, d.
La tăierea cu foarfecele cu cuţite înclinate, transformarea unghiului de tăiere se

produce după o analogie apropiată cu tăierea cu cuţitul şi, practic, în acest caz, αt = α cosβ.
Unghiul de înclinaţie la aceste foarfece, notat cu β, în procesul tăierii, este constant. Tăierea
cu foarfecă cu pârghie se caracterizează prin aceea că, în procesul de tăiere, unghiul de
înclinaţie a muchiilor tăietoare faţă de materialul de tăiat este o mărime variabilă şi se
modifică în limitele 90° < β < 0°. În legătură cu aceasta, şi unghiul de tăiere într-o singură
curbă se modifică, în concordanţă cu modificarea unghiului β.
Trebuie să menţionăm că geometria cuţitelor fixate pe o articulaţie este astfel încât, la
modificarea unghiului β, ele se ating unul de altul într-un singur punct. Cuţitele, având o
curbură mică, orientată spre înainte, asigură alipirea muchiilor tăietoare într-un punct. Deci,
tăierea materialelor în orice moment se produce într-un punct A.
Analizând diferitele poziţii ale acestui punct în procesul de tăiere, este uşor de
observat că fiecăreia dintre ele îi corespunde un unghi propriu de înclinaţie şi, în consecinţă,
un unghi de tăiere.
Dacă printr-un punct A se trasează un punct de definiţie a unghiului geometric de
ascuţire, a cărui urmă va corespunde dreptei AB, atunci în această secţiune se va afla unghiul
α. Dreapta AC, trasată în direcţia mişcării de lucru, este urma planului de tăiere pe care se
află αt.
Unghiul dintre aceste unghiuri, γ, corespunde ca mărime unghiului β. Acest lucru este
evident. Aşadar, în mod analog concluziilor efectuate la analiza transformării unghiului de
lucru pentru tăierea cu cuţitul, tratată anterior, în punctul A, αt = α cosβ. În punctul A1
unghiul β va fi mai mic şi, deci, αt va fi mai mare.
De obicei, la tăierea materialelor pentru confecţii cu foarfece manuale cu pârghii,
unghiul β nu depăşeşte 20–25°, şi de aceea unghiul de tăiere se va modifica în limite reduse,
de 1–0,9α.
Influenţa elementelor încadrării materialelor asupra productivităţii la croire. În

ansamblu, la sala de croit, lucrările se împart în două mari grupe:
– lucrări de şpănuire propriu-zisă, referitoare la operaţiile executate de către un singur
muncitor sau grup de muncitori;
– lucrări pentru prelucrarea şpanului, ce includ operaţiile de verificarea încadrării,
marcare;
– secţionarea şpanului şi eliberarea mesei pentru deplasarea secţiunilor la maşina de
croit.
Ansamblul lucrărilor de pregătirea materialelor pentru croit cuprinde:

– controlul şi preluatul şpanului sub formă de secţiuni;
– transportul secţiunilor la maşina fixă;
– croirea după contur a pieselor fixe;
– reglarea şi întreţinerea maşinilor de croit,
– schimbarea benzii;
– ascuţirea benzii.
Durata de croire este influenţată de:
– complexitatea produsului;
– numărul de straturi în şpan;
– gradul de încărcare cu piese a suprafeţei de croire;
– structura şi fineţea firelor ţesăturii.
Durata de croire influenţează, la rândul ei, producţia practică a maşinii de croit fixe.
Un mod de calcul al acesteia este următorul:
T
Pp = [şpanuri/T], (VII.9.44)
td
unde: T reprezintă timpul de tăiere al unui şpan, în min;
td′ – timpul necesar tăierii unei foi de şpan, în min;
td = td′ ⋅ n; (VII.9.45)
n – numărul de foi în şpan.
td′ = Top ⋅ C. (VII.9.46)
Top′ = Top ⋅ C
S = L ⋅ l, (VII.9.47)
unde: S reprezintă suprafaţa şpanului, în m2, şi se calculează cu relaţia:
L – lungimea şpanului, în m;
l – lăţimea şpanului, în m;
Top′ – timpul necesar tăierii unui m2 de ţesătură, ţinându-se seama de opriri, în min;
Top – timpul opţional de croire, neţinând seama de opriri, în m.
T
C= , (VII.9.48)
T − (Tpi = Tdl = Ton )
unde: C este coeficientul de amplasare;
T – durata schimbului, în min;
Tpi – timp de pregătire şi încleiere;
Tdl – timp de odihnă şi necesităţi fireşti.
Top = CT ⋅ Csk1 ⋅ N k2
unde: CT reprezintă o constantă generală, specifică tipului de material, cu următoarele valori:
CT = 27,855 (ţesături subţiri);
CT = 5,9675 (ţesături groase);
Cs – consumul specific, în m2;
N – numărul de foi în şpan;
k1 – exponentul consumului specific:
k1 = 0,346 (ţesături subţiri);
k1 = 0,125 (ţesături groase);
k2 – exponentul numărului de foi în şpan;
k2 = 1,07 (ţesături subţiri);

k2 = 0,7378 (ţesături groase).
Valoarea timpului operaţional de croire se poate determina şi utilizând nomograme
special întocmite, cum sunt cele descrise în fig. VII.9.55, a şi fig. VII.9.55, b,
corespunzătoare ţesăturilor subţiri şi groase, de unde rezultă factorii principali de influenţă,
numărul de foi, consumul specific.
Cunoscând lungimea şi lăţimea şpanului, se poate determina timpul de croire şi de
separare a şpanului cu relaţia:
Fig. VII.9.55.
t0 = L ⋅ tc ; (VII.9.49)
L = l ⋅ a ⋅ b; (VII.9.50)
t0 = l ⋅ a ⋅ c ⋅ t c , (VII.9.51)
unde: L reprezintă lungimea totală a liniei de tăiere corespunzătoare suprafeţei şpanului cu
dimensiunile a şi b, respectiv lungimea şi lăţimea acestuia şi valorii l, ce reprezintă
lungimea liniei de contur corespunzătoare unui m2 din suprafaţa şpanului;
tc – timpul de croire corespunzător unui metru din lungimea totala a liniei de contur.
Fig. VII.56. Tipuri de agregate:

a – sistem 1; b – sistem 2; c – sistem 3.
Timpul de separare a şpanului se calculează cu relaţia:

ts = l ⋅ a ⋅ b ⋅ tl , (VII.9.52)
unde: t1 reprezintă timpul de separare a unui metru din lungimea de tăiere.
În aceste condiţii:
T
Pp = [şpanuri/schimb], (VII.9.53)
t0 + ts
unde: Pp reprezintă producţia practică a maşinilor de croit, care se poate exprima în: m, m2,
kg, bucăţi etc.
În fig. VII.9.56, a, b, c sunt reprezentate agregate de mare complexitate, care duc la
creşterea evidenta a productivităţii muncii la sala de croit.
VII.9.2.3. Utilaje pentru tăierea materialelor textile

Operaţiile de tăiere a materialelor textile pot fi realizate prin procedee diferite,
folosind o gamă largă de unelte tăietoare: cuţite, fascicule de raze laser, jeturi de apă sub
presiune, jeturi de plasmă etc.
Cel mai cunoscut şi folosit procedeu este cel mecanic, ce utilizează unelte de tip cuţit.
În cadrul sălii de croit, tăierea materialelor textile stratificate poate avea ca scop
tehnologic secţionarea şpanurilor sau decuparea reperelor din secţiunile de şpan. Alte
operaţii de tăiere pot avea ca scop tăierea benzilor pentru dublarea sau bordarea marginilor
produselor de îmbrăcăminte, recroirea unor repere etc.
VII.9.2.3.1. Utilaje pentru secţionarea şpanurilor

Operaţia de secţionare se impune a fi realizată în cazul unor şpanuri cu lungime mai
mare de 1,5 m, ce trebuie deplasate manual, în vederea decupării reperelor pe contur. Atunci
când decuparea se realizează cu maşini automate, ce se deplasează pe întreaga suprafaţă a
şpanului, nu se mai pune problema secţionării.
Liniile de secţionare se prevăd, la operaţia de încadrare, cu distanţe între ele de
max. 1,5 m. Forma liniilor de secţionare, precum şi distanţa minimă dintre reperele încadrate
de o parte şi de alta a liniei de secţionare, trebuie să ţină cont de tipul utilajului folosit.
La realizarea operaţiei de secţionare trebuie respectate unele condiţii tehnice
referitoare la:
– păstrarea poziţiei straturilor din şpan;
– dimensiunile secţiunilor să permită transportul şi manevrarea în condiţii optime la
maşina de decupat;
– linia de secţionare să nu se abată de la traseul stabilit pe încadrare.
Secţionarea se realizează cu maşini ce au ca unealtă tăietoare un cuţit sub formă de
bandă, disc sau poligon cu 4, 6, 8 sau 10 laturi arcuite. Deplasarea maşinii pe linia de
secţionare se realizează manual, fiind facilitată de existenţa unei platforme cu role.
VII.9.2.3.1.1. Maşini de secţionat cu cuţit bandă
Este cel mai utilizat tip de maşină de secţionat, datorită calităţii superioare a tăierii.
Unealta tăietoare este un cuţit bandă verticală, cu mişcare rectilinie-alternativă. Poziţia
perpendiculară a cuţitului pe suprafaţa şpanului determină similitudini în tăierea tuturor
Fig. VII.9.57. Maşini de secţionat cu cuţit bandă.
straturilor, punctele de tăiere simultană plasându-se pe aceeaşi verticală. Acţionarea cuţitului

este realizată de la un electromotor (fig. VII.9.57) printr-un mecanism bielă-manivelă.
Manivela 1 este realizată sub forma unui disc, la care, datorită decupajelor, centrul de
greutate nu coincide cu centrul de rotaţie. Plasarea centrului de greutate în poziţie diametral
opusă articulaţiei 2 cu biela conduce la micşorarea forţelor de inerţie la pornirea sau oprirea
maşinii. Acest tip de manivelă cu contragreutate este specific şi altor utilaje din domeniul
confecţiilor textile, inclusiv maşinilor de cusut. Biela 3 are mişcare plan-paralelă şi se
articulează, prin extremitatea inferioară, cu piatra de culisă 4, pe care se fixează cuţitul 5.
Piatra de culisă se deplasează într-o culisă verticală, ce se prelungeşte la partea inferioară cu
ghidajul 6 al cuţitului. Acest ghidaj conferă cuţitului rezistenţă mai mare la flambare.
În poziţia extremă inferioară, vârful cuţitului 5 trebuie să se plaseze cu 3–5 mm sub
nivelul platformei 7, pentru a asigura tăierea straturilor inferioare ale şpanului. Bara
protectoare, ce glisează liber pe verticală, este plasată în faţa cuţitului, pentru a asigura
protecţia operatorului şi are la partea inferioară o talpă, pentru presarea şpanului.
Centrul de greutate al maşinii este plasat la partea superioară, astfel că, datorită
neechilibrării, apar vibraţii, ce se accentuează o dată cu creşterea turaţiei electromotorului şi a
vitezei de deplasare a cuţitului. Viteza verticală a cuţitului nu este constantă în timp, ci îşi
schimbă periodic mărimea şi sensul. În momentul inversării sensului de mişcare al cuţitului,
viteza verticală este egală cu zero, adică pentru câteva fracţiuni de secundă are loc o tăiere
prin apăsare.
Maşinile sunt prevăzute şi cu un sistem de ascuţire, format în principal din două
discuri abrazive, plasate de o parte şi de alta a cuţitului.
Fig. VII.9.58. Diferite forme ale cuţitului bandă.

Cuţitele se realizează din oţel special, au o grosime de 1–1,5 mm, o lăţime de

10–20 mm şi o lungime de 100–250 mm. Dimensiunile cuţitului influenţează precizia de
tăiere, iar în funcţie de lungimea cuţitului şi mărimea cursei acestuia se adoptă înălţimea
şpanului.
În fig. VII.9.58 se prezintă diverse tipuri de cuţite, la care diferă profilul marginii
lamei. Marginea lamei tăietoare poate fi dreapta, în trepte, ondulată sau zimţată în diverse
moduri. Lamele zimţate se adoptă la tăierea ţesăturilor dure, a înlocuitorilor de piele etc., iar
cele ondulate la tăierea materialelor apretate şi a materialelor sintetice.
Forma extremităţii inferioare a cuţitului se adoptă în funcţie de materialul ce trebuie
tăiat. Cele mai utilizate forme sunt cele convexe, concave şi oblice (fig. VII.9.59). Cercetările
au demonstrat că vârful oblic este mult mai eficient, iar cu cât unghiul γ de înclinare este mai
mic, lungimea de tăiere este mai mare.
Fig. VII.9.59. Forme ale vârfului cuţitului bandă.
Viteza cuţitului este variabilă, dependentă de unghiul de rotaţie al manivelei.

În tabelul VII.9.2 se prezintă câteva caracteristici tehnice ale maşinilor de secţionat cu
cuţit bandă.
Tabelul VII.9.2
Caracteristici tehnice ale unor tipuri de maşini cu cuţit bandă
Înălţimea de tăiere
Firma constructoare Tipul de utilaj Alte caracteristici
(mm)
KS-AUV Acţionare electrică, cuţite din
Km, Japonia 50–150
KS-EU oţel, aliaje sau carbon
Bullmer Werk, Acţionare pneumatică, vibraţii
Air Cutter 80 170
Germania Bullmer reduse
Werk, Germania Comet 120–250 Acţionare electrică
VII.9.2.3.1.2. Maşini de secţionat cu cuţit disc
Unealta tăietoare este un cuţit disc, care poate avea mişcare de rotaţie impusă,
transmisă de la un electromotor, sau liberă. La maşinile cu mişcare liberă a discului este
necesară o foarte bună fixare a şpanului, pentru ca discul să nu deplaseze straturile
superioare. Maşinile cu cuţit disc se recomandă pentru linii de secţionare drepte sau cu rază
de curbură foarte mare. În cazul liniilor de secţionare cu formă complexă, datorită
fenomenului de subtăiere, se produc decalaje dimensionale între reperele plasate pe straturi
diferite ale şpanului. Preluarea mişcării de rotaţie de la axul electromotorului se realizează
a b
Fig. VII.9.60. Modalităţi de acţionare a maşinilor de secţionat cu cuţit disc:
a – prin roţi dinţate conice; b – prin şurub melc-roată melcată:
1 – electromotor; 2, 3 – roţi dinţate conice; 2', 3', – şurub melc-roată melcată; 4 – disc;
5 – platformă; 6 – carcasă; 7 – sistem de ascuţire.
printr-un angrenaj de roţi dinţate conice (fig. VII.9.60), a) sau şurub melc–roată melcată
(fig. VII.9.60, b).
Discul tăietor se realizează din oţel sau din aliaje şi poate avea un diametru de
60–250 mm. Diametrul discului determină înălţimea de tăiere (înălţimea şpanului) care, la
maşinile actualele, se plasează în general între 2 şi 180 mm. Fac excepţie unele maşini cu
gabarit foarte mare şi destinaţii bine precizate.
Grosimea discului este de 1,5–2 mm iar unghiul de ascuţire de 15–50°.
Datorită formei cuţitului, tăierea se realizează pe o linie curbă, ce se identifică cu o
parte a profilului discului, care intră mai adânc în straturile superioare. Pe măsura descreşterii
înălţimii şpanului, adâncimea de pătrundere a discului în şpan scade, astfel că pentru un şpan
de înălţime h (fig. VII.9.61) apare o subtăiere x, dependentă atât de înălţimea şpanului, cât şi
de raza discului tăietor.
Datorită subtăierii, în cazul secţionării şpa-
nului pe trasee curbe, vor apărea decalaje dimen-
sionale între straturile aceleaşi secţiuni de şpan.
Cum în imediata vecinătate a liniei de secţionare
sunt amplasate reperele încadrării, abaterile di-
mensionale respective se vor reflecta în dimen-
sionarea produsului finit. Această caracteristică
funcţională a maşinilor cu disc tăietor le reduce
domeniul de utilizare, fiind folosite la tăierea
capetelor de şpan, la secţionarea în linie dreaptă a
şpanurilor înalte şi la secţionarea pe contururi de
Fig. VII.9.61. Evidenţierea mărimii complexitate medie a şpanurilor cu număr mic de
subtăierii. straturi. Maşinile cu dimensiuni foarte mici ale
discului pot fi utilizate ca foarfecă mecanică.
În fig. VII.9.62 se evidenţiază dependenţele ce pot fi stabilite între viteza de deplasare
a discului, viteza de pătrundere în şpan şi particularităţile constructive ale discului, precum şi
modul de stabilire a mărimii subtăierii şi a abaterilor dimensionale la secţionarea pe contur

curb. În figura menţionată se consideră un disc tăietor de rază R, ce este deplasat cu viteza vd,
pentru a secţiona un şpan de înălţime h. Discul pătrunde sub şpan pe o înălţime a. Contactul
muchiei tăietoare cu straturile extreme ale şpanului se realizează în punctele B şi C, caracteri-
zate prin aceeaşi viteză de deplasare vd. Viteza de pătrundere a discului în şpan, vp, are di-
recţia razei discului tăietor în punctele de contact considerate şi se micşorează pe măsura
scăderii înălţimii şpanului. Vectorial, mărimea vitezei de pătrundere, vp, corespunzătoare
unui punct de pe muchia tăietoare a discului, se determină prin intersectarea unei perpen-
diculare dusă din extremitatea vectorului vd pe direcţia radială a vitezei de pătrundere vp.
Pentru şpanul considerat
în figura respectivă, viteza de
pătrundere are valoare maximă în
punctul B, de pe stratul superior
al şpanului şi valoare minimă în
punctul C, de pe stratul inferior.
În punctul A, ce cores-
punde unei înălţimi maxime a
şpanului (hmax= R– a), cele două
viteze au valori egale:
v p = vd .
În punctul B, aflat pe linia
de secţionare:
v pB = vd sin ϕ max ,
iar în punctul C de pe stratul
inferior al şpanului:
v pC = vd sin ϕmin .
Folosind egalitatea unor
unghiuri cu laturile perpendicu- Fig. VII.9.62. Disc tăietor – calcule tehnologice.
larele poate scrie:
·
S ϕmax = BOE; ·
S ϕmin = COF
şi explicitând unghiurile respective din triunghiurile dreptunghice BOE, respectiv COF, se
obţine:
sin ϕmax = BE / BO = b / R = R 2 − ⎡⎣ R − ( h + a )⎤⎦ R = 2R ( h + a ) − ( h + a )

2 2
R;
sin ϕmin = CF / OC = c / R = R 2 − ⎡⎣ R − ( R − a )⎤⎦

2
R = 2 Ra − a 2 R .
Înlocuind în relaţiile anterioare:

v pB = vd sin 2 R ( h + a ) − ( h + a )
2
R;
v pC = vd sin 2 Ra − a 2 R .
La secţionarea pe contur curb, punctele B şi C de pe straturile extreme ale şpanului vor
evolua pe curbe diferite, decalate prin mărimea subtăierii x:
x = b − c = 2 R ( h + a ) − ( h + a ) − 2 Ra − a 2 .
2
Din relaţia anterioară se poate trage concluzia că mărimea subtăierii este dependentă
de raza discului tăietor, înălţimea şpanului şi adâncimea de pătrundere a discului sub şpan.
Mărimea subtăierii creşte o dată cu raza discului şi înălţimea şpanului şi descreşte o dată cu
creşterea adâncimii de pătrundere sub şpan, considerând că celelalte mărimi rămân constante.
Datorită subtăierii, la secţionarea pe contur curb apar decalaje dimensionale între
reperele plasate în vecinătatea liniei de secţionare, dar pe straturi diferite ale şpanului, în
sensul celor afirmate, punctul B, în care discul vine în contact cu stratul superior, va evolua
pe arcul de curbă B'B'', iar punctul C, de pe stratul inferior, va evolua pe arcul de curbă C'C'',
pentru care considerăm o rază de curbură r. Decalajul dimensional ∆r dintre cele două curbe
se va reflecta în dimensiunile reperelor croite de pe straturile extreme ale şpanului şi poate fi
determinat din triunghiul dreptunghic B'C'O':
( ∆r + r )
2
= r2 + x2.
Prin extragerea radicalului de ordin 2 din ambii membri ai egalităţii, se obţine:
∆r = r 2 + x 2 − r ,
ceea ce arată că decalajul ∆r depinde de raza de curbură a liniei de secţionare şi de mărimea
subtăierii. Pentru raze de curbură ce tind la ∞ (linii de secţionare drepte), decalajul este zero.
În tabelul VII.9.3 sunt centralizate principale caracteristici tehnice ale unor maşini de
secţionat cu cuţit disc.
Tabelul VII.9.3
Caracteristici tehnice ale unor tipuri de maşini cu cuţit disc
Firma Înălţimea de Diametral
Tip de utilaj Alte caracteristici
constructoare tăiere (mm) discului (mm)
602-SL 2-3 Acţionare electrică
604-SL 10
Bullmer Werk, Acţionare pneumatică
606-SL 30-40 60-180
Germania
801 -KF 10 Acţionare electrică
BW-620 6,8,12
Acţionare electrică, cuţit din
Km, Japonia KR-A 50-85 125-150
aliaj special, 8 kg
Blazer 66-99 120-178 Acţionare electrică, 9 kg
Wolf,
Clipper 58-76 101-134 Acţionare electrică, 5,4 kg
S.U.A. Acţionare electrică, 13,2 kg
Big“0“ 178-229 203-254
Emery, Taiwan EC-350x 90 Acţionare electrică, 2 kg
50
EC-400 100 Acţionare electrică
VII.9.2.3.2. Utilaje pentru decuparea reperelor

Decuparea reperelor din secţiunile de şpan sau direct din şpan poate fi realizată cu
utilaje clasice, de tipul maşinilor fixe de tăiat, al maşinilor cu braţ dublu articulat sau al
ştanţelor, dar şi cu utilaje moderne, de tipul maşinilor automate cu cuţit, jet de apă sub
presiune, laser etc.
VII.9.2.3.2.1 Utilaje clasice de decupare
Maşini fixe. Maşinile fixe au ca unealtă tăietoare o bandă metalică continuă, plasată
pe suprafeţele exterioare a 2–4 roţi cu diametre egale (aproximativ 400 mm). Cele mai
utilizate sunt maşinile cu 3 roţi, caracterizate printr-o lungime a braţului superior de max.
1300 mm. Lungimea braţului influenţează dimensiunile secţiunilor de şpan şi constituie un
criteriu de alegere a maşinilor fixe.
De la electromotor (fig. VII.9.63), prin transmisia cu roţi de curea 1–2, este acţionată
roata inferioară 3, ce va pune în mişcare banda tăietoare 6. Roţile 4 şi 5 sunt libere pe ax,
plasate prin rulmenţi ce reduc frecarea şi se rotesc prin preluarea mişcării de la banda
tăietoare. Banda tăietoare poate fi deplasată cu o viteză de 10–20 m/s. Modificarea vitezei
poate fi realizată în trepte, prin intermediul unui variator al vitezei unghiulare sau, la maşinile
din ultima generaţie, prin comenzi digitale.
Fig. VII.9.63. Schema maşinii staţionare de croit.
Lăţimea benzii poate fi de 5–15 mm, iar modul de ascuţire se adoptă în funcţie de
caracteristicile materialelor tăiate. Ascuţirea poate fi realizată unilateral sau bilateral,
simetric sau asimetric, cu unghiuri de 15–25°.
Roţile 3, 4 şi 5 sunt prevăzute cu un bandaj din cauciuc, cu o formă exterioară
convexă, ce asigură menţinerea benzii tăietoare pe roţi, sub acţiunea forţelor centrifuge.
Imediat deasupra şpanului se situează un dispozitiv, 7, pentru reducerea vibraţiilor
benzii tăietoare. Dispozitivul are în componenţă doi cilindri plasaţi de o parte şi de alta a
benzii 6, la o distanţă reglabilă. Dispozitivul poate fi repoziţionat şi pe verticală, în funcţie de
înălţimea şpanului.
Prin rolele abrazive 8, ce pot fi repoziţionate faţă de banda tăietoare, se realizează
ascuţirea pe o singură parte a benzii tăietoare sau pe ambele părţi.
Roata superioară 4 are axul plasat

pe o piuliţă, ce poate fi deplasată pe
verticală, de-a lungul axului filetat 10,
atunci când este acţionată o roată de
mână. Această deplasare se impune la
înlocuirea sau tensionarea benzii
tăietoare. La unele maşini poate fi repo-
ziţionată în mod similar roata laterală 5,
dar prin deplasări pe direcţie orizontală.
Modificările dimensionale ale
benzii, în timpul funcţionării maşinii, ca
urmare a încălzirii şi dilatării, sunt
preluate de roata laterală 5, prin
deplasarea spre exterior a acesteia. Axul
roţii 5 este plasat pe un balansier 11 (fig.
VII.9.64), asupra căruia acţionează un
resort, cu tendinţă de destindere sau o
contragreutate, G.
În tabelul VII.9.4 sunt
Fig. VII.9.64. Autotensionarea benzii tăietoare. centralizate principalele caracteristici
ale unor maşini fixe de decupat.
Tabelul VII.9.4
Caracteristici tehnice ale unor tipuri de maşini staţionare de decupat
Lungime
Dimensiuni
Firmă activă a Lungimea
Tip utilaj masă Alte caracteristici
constructoare cuţitului braţului (mm)
l × L × h (mm)
(mm)
BK-550 II 110 550
l = 800–1500 Motor: 1 sau 3 CP
Km BK-700 II 180 700
L = 1200-2400 100 sau 220V
Japonia BK-900 180 900
h = 720-790 200-750W
BK-1200 II 180 1200
l = 750–1500 Motor: 1,1 kW
Wastema STV-376
cca. 300 750-1270 L = l250–2250 viteză bandă 16 m/s
Germania STV-492
h = 760-880 comenzi digitale
MBK-A 120 700 Dimensiuni cuţit:
grosime 0,45 mm
NCA l = 1500
EBK-A 210 900 lăţime 10 mm
Japonia L = 1800– 2400
Motor 750 W
DBK-A 300 1250 Masă cu aspiraţie
l = 1500 Viteza benzii 16 m/s,
3200,
Setec 250 L = 2250 lungime bandă
3600
h = max 880 3760, 4720 mm
Maşini cu braţ dublu articulat. Maşinile cu braţ dublu articulat, de construcţie

relativ recentă, sunt utilizate atât la decuparea reperelor pe contur cât şi la secţionarea
şpanurilor. Au în componenţă o maşină de secţionat cu cuţit bandă (fig. VII.9.65), articulată
la extremitatea unui braţ ce poate realiza mişcări plan paralele deasupra şpanului sau a
secţiunii de şpan. Unealta tăietoare, respectiv cuţitul bandă, are o mişcare rectilinie
alternativă, transmisă de la electromotorul maşinii mobile, iar deplasările plan paralele în
plan orizontal sunt imprimate de operator, în funcţie de conturul de decupat.
Pe durata decupării şpanul poate fi fixat prin absorbţie. Masa redusă a maşinii de
secţionat şi posibilităţile uşoare de deplasare conduc la creşterea productivităţii muncii şi a
calităţii decupării, comparativ cu maşinile fixe.
Ştanţe pentru decupare. Decuparea prin ştanţare se utilizează pentru sortimente
stabile sau de serie foarte mare, constituite dintr-un număr redus de repere. Procedeul se
recomandă pentru croirea articolelor de corsetărie, a îmbrăcămintei de lucru şi de protecţie, a
articolelor de sport, a reperelor din întăritură etc. Durata decupării unui reper este de 1,5–3
secunde, indiferent de dimensiunile acestuia, iar precizia este crescută.
Datorită distanţării reperelor cu 2–2,5 mm, creşte consumul de material şi suprafaţa
deşeurilor, dar acest dezavantaj este compensat de productivitatea ridicată.
Ca factori frână în extinderea utilizării ştanţelor pot fi menţionaţi: dificultatea
realizării cuţitelor şi costul ridicat al acestora.
Ştanţele pot fi acţionate cu motor electric, hidraulic sau pneumatic şi pot lucra în re-
gim manual, mecanic, semiautomat sau automat. La presele cu acţionare electrică, mişcarea
de ridicare-coborâre este obţinută printr-un mecanism bielă-manivelă şi este comandată prin
butoane întrerupătoare. Ştanţele hidraulice au cea mai largă utilizare în industria confecţiilor
textile şi utilizează, ca fluid de lucru, uleiul mineral. Ştanţele pneumatice au în general putere
şi dimensiuni mici. Din punct de vedere constructiv, ştanţele pot fi grupate în:
Fig. VII.9.65. Ştanţă acţionată hidraulic.

– ştanţe cu braţ orizontal rotativ, la care tăierea se realizează pe verticală, şpanul este
staţionar, iar braţul ştanţei, aflat în poziţie ridicată, poate fi rotit pentru plasare deasupra altei
zone a şpanului;
– ştanţe cu pod rulant, la care cuţitele se deplasează pe direcţiile OX şi OY, pentru
poziţionare şi pe verticală, pentru tăiere. Aceste prese au dimensiuni mai mari şi se
recomandă pentru decuparea reperelor mici: clape, gulere, buzunare etc.;
– ştanţe cu placă, la care cuţitele se poziţionează pe şpan şi sunt acţionate prin
intermediul unei plăci. În acest caz, se elimină operaţia anterioară de încadrare şi se pot
utiliza şi cuţite bloc;
– ştanţe pentru croire din balot, la care şpanul se realizează prin derularea simultană a
mai multor baloturi. Cuţitele se poziţionează pe o placă suport, cu muchiile tăietoare în sus,
iar deasupra lor se plasează şpanul. Se reduc timpii de aşezare a cuţitelor, dar creşte riscul de
accidentare.
În fig. VII.9.65 se exemplifică funcţionarea unei ştanţe cu acţionare hidraulică, la care
forţa de presare
F = p ⋅ S [N],
unde: p este presiunea uleiului mineral, în N/cm2;
S – suprafaţa pistonului, în cm2.
De la electromotorul 1, va fi acţionată pompa ce aspiră uleiul din rezervorul 2. Atât
timp cât este acţionat doar butonul 3, uleiul aspirat va ajunge din nou în rezervor, ştanţa
funcţionând în gol. La acţionarea unei pedale sau a unui buton de pornire, va fi alimentată cu
curent electric bobina 4, în câmpul căreia va fi atras miezul electromagnetic fixat pe o
supapă. În acest caz, uleiul va fi obligat să urce în axul tubular 5 şi să iasă printr-un orificiu
sub pistonul fix 6 al cilindrului intermediar 7. Acumularea uleiului va determina coborârea
cilindrului 7 şi comprimarea forţată a resortului 11. O dată cu cilindrul 7, coboară braţul
superior 8 al ştanţei, pe care se articulează dublul balansier 10. Un braţ al acestuia este plasat
în canelura fixă a axului 8, astfel că, prin modificarea poziţiei centrului de oscilare a
balansierului, aceste va fi obligat să oscileze în sens antiorar, determinând acţionarea unui
întrerupător 9, din circuitul bobinei 4. Acest moment coincide cu terminarea cursei active a
braţului superior 8. Prin dezactivarea bobinei se deschide traseul de recirculare a uleiului în
rezervor, iar, sub acţiunea resortului 11, braţul 8 se ridică.
VII.9.2.3.2.2. Instalaţii automate de croit
Preocupările pentru automatizarea croirii au apărut în perioada 1970–1972, atât în

cadrul marilor firme constructoare de utilaj pentru industria confecţiilor, cât şi în cadrul
institutelor de învăţământ şi cercetare. Automatele de croit au cunoscut un succes rapid, ele
completând ciclul de automatizare şi investiţiile făcute în sisteme CAO/DAO pentru creaţie,
gradare şi încadrare.
Sistemele automate de croire utilizate în prezent pot fi diferenţiate în funcţie de:
– tipul de unealtă tăietoare: punctuală, care poate fi deplasată plan-paralel (laser sau
jet de apă) sau nepunctuală (cuţit vertical sau circular);
– tipul de comandă: numerică sau optică;
– modul de fixare a şpanului;
– tipul de suport pentru şpan;
Cele mai utilizate sunt sistemele automate de croire cu cuţit bandă vertical.
Sistemul de tăiere Gerber (fig. VII.9.66) se caracterizează prin:
– utilizarea ca unealtă tăietoare a unui cuţit simplu ghidat cu:
Fig. VII.9.66. Sistemul de tăiere Gerber.

• extremitatea inferioară liberă;
• mişcare plan-paralelă, mişcare de rotaţie în jurul propriei axe şi mişcare de
ridicare-coborâre;
• senzori de urmărire a verticalităţii cuţitului, pentru prevenirea flambării acestuia;
– şpan staţionar în timpul tăierii;
– suportul şpanului este constituit dintr-o masă cu peri;
– fixarea şpanului se realizează prin absorbţie;
– utilizează comandă numerică (este permisă în acest fel utilizarea marcajelor inte-
rioare şi obţinerea unor viteze de tăiere de 18 m/min);
– dimensiunile şpanului:
• lăţimea maximă: 1,8 m;
• lungimea maximă: 13,65 m;
• înălţime maximă: la materialele sintetice, 10 cm, iar la materialele din fire
naturale, 20 cm.
Datorită productivităţii ridicate a sistemului de croire Gerber, pentru echilibrarea
capacităţilor de producţie se impune cuplarea mesei de croit cu mai multe mese cu maşini de
şpănuit.
Pentru a asigura o calitate corespunzătoare a reperelor croite, se recomandă ca, pentru
materialele cu permeabilitate mare la aer, şpanul să fie acoperit cu o folie impermeabilă din
polietilenă, pentru a mări eficienţa absorbţiei, iar la materialele cu grosime şi rigiditate mică,
între suport şi şpan se plasează o folie cu rigiditate relativ mare şi permeabilitate la aer
crescută, pentru a împiedica straturile inferioare ale şpanului să pătrundă între perii
suportului de şpan.
Sistemul de tăiere Cincinatti (fig. VII.9.67) se caracterizează prin:
– utilizează ca unealtă tăietoare un cuţit dublu articulat cu:
• mişcare perpendiculară pe axa şpanului, mişcare de rotaţie în jurul propriei axe şi
mişcare de ridicare coborâre;
• posibilitatea părăsirii şpanului doar prin părţile laterale ale acestuia;
– şpanul este fixat prin intermediul a două benzi transportoare, având şi o fixare
suplimentară cu vacuum;
– deplasarea longitudinală a şpanului în vederea tăierii este realizată prin intermediul
celor două perechi de benzi transportoare;
– comandă numerică;
– viteză de tăiere maximă:9,6 m/min;
– dimensiuni ale şpanului:
• lăţime maximă: 1,6 m;
• lungime maximă: 6m.
Fig. VII.9.67. Sistemul de tăiere automată Cincinatti.
Sistemul de tăiere Kuris (fig. VII.9.68) se caracterizează prin:

– utilizează ca unealtă de tăiere un cuţit simplu ghidat cu:
• extremitatea inferioară plasată în suportul ce se deplasează sub şpan;
• mişcare plan-paralelă şi mişcare de rotaţie în jurul propriei axe, comandate de la
masa de încadrare, în funcţie de traseul urmărit optic;
Fig. VII.9.68. Sistemul de tăiere Kuris.
– şpanul este staţionar în timpul decupării pe contur a reperelor;

– suportul şpanului este constituit dintr-o bandă transportoare, acţionată după
încheierea fazei de tăiere;
– fixarea şpanului se realizează prin absorbţie cu vacuum;
– comandă optică, programul se constituie dintr-o încadrare la scara 1:1, realizată pe
hârtie specială, fixată prin absorbţie pe masa de încadrare. Tăierea şpanului se realizează în
paralel cu urmărirea optică a încadrării.
– dimensiunile şpanului:
• lăţimea maximă: 1,6–2 m;
• lungimea maximă: 4 m;
– viteza de tăiere: 6 m/min.
Sistemul de tăiere Wagner (fig. VII.9.69) are următoare particularităţi:
– utilizează ca unealtă tăietoare un cuţit simplu ghidat cu:
• extremitatea inferioară plasată în suportul ce se deplasează sub şpan;
• mişcare transversală şi mişcare de rotaţie în jurul propriei axe;
– suportul şpanului se constituie dintr-o bandă transportoare cu mişcare longitudinală
în timpul tăierii;
– fixarea şpanului se realizează prin absorbţie cu vacuum;

– comandă optică, programul îl constituie un diapozitiv al încadrării realizat la
scara 1:10;
– înălţimea maximă a şpanului: 20 cm;
– viteza maximă de tăiere; 10 m/min.
Fig. VII.9.69. Sistemul de tăiere Wagner.
Sisteme de croire automată cu laser. Pentru tăierea materialelor textile se utilizează

laserul pe bază de bioxid de carbon. Viteza de tăiere, în cazul în care avem un singur strat,
este de aproximativ 60 m/min. O dată cu creşterea numărului de straturi de şpan scade,
proporţional, viteza de tăiere. La materialele din fibre sintetice apare, ca efect negativ, topirea
şi sudarea marginilor în timpul tăierii, fapt care impune croirea acestor materiale într-un
singur strat.
Programul de comandă la aceste sisteme de croire este numeric.
Concentrarea şi focalizarea razelor laser se realizează prin intermediul lentilelor şi al
oglinzilor.

Cap 9

Încărcat de

Informații document

Drepturi de autor

Formate disponibile

Partajați acest document

Partajați sau inserați document

Opțiuni de partajare

Vi se pare util acest document?

Este necorespunzător acest conținut?

Drepturi de autor:

Formate disponibile

Cap 9

Încărcat de

Drepturi de autor:

Formate disponibile

VII.

• se admite aşezarea arbitrară în şpan a materialelor vopsite uni, precum şi a acelora

VII.9.1. Şpănuirea materialelor textile

Fig. VII.9.1. Reprezentări schematice ale modului de stratificare a materialelor:

Fig. VII.9.5. Legenda simbolurilor pentru maşinile de şpănuit BUKLLMERWERK.

Volumul şpanului de lungime l, înălţime h şi lăţime

Vspan = b ⋅ h ⋅ l [m3 ] (VII.9.1)

Dacă se ia în consideraţie lăţimea variabilă şi se

Pentru evitarea pierderilor în lăţime, se face sortarea bucăţilor de ţesătură, în acest

Fig. VII.9.7. Maşina de şpănuit KURIS-PIONIER-SUTER II.

Viteza de depunere Max. 80 m/min

Fig. VII.9.8. Maşina de şpănuit PIONIER-PROFESIONAL.

Viteza de depunere Max. 80 m/min

Fig. VII.9.9. Maşina de şpănuit KURIS-PIONIER-SPECIAL-KNITMASTER.

Dacă se cunoaşte lungimea şpanului, l, numărul de foi în şpan, n, consumul mediu

Valoarea timpului (t1 +t2) se amplifică cu valoarea următorului coeficient:

VII.9.1.2. Utilaje pentru realizarea şpănuirii

dispozitive de fixare plasate pe masa de şpănuit. Dacă modul de depunere a straturilor

Fig. VII.9.10. Dispozitive de derulare a balotului şi de fixare a capătului de şpan.

Fig. VII.9.11. Cărucior de şpănuit cu acţionare manuală.

Şpănuirea mecanică. Un pas înainte în perfecţionarea utilajelor pentru realizarea

1. Modul de încărcare a utilajului de alimentare a materialului în timpul operaţiei

Fig. VII.9.12. Alimentarea (încărcarea) utilajului de şpănuită:

Alimentarea materialului în timpul operaţiei de şpănuire se poate realiza din stare

Fig. VII.9.14. Alimentarea materialului cu derulare pozitivă a balotului.

Pentru transportul pneumatic, masa de şpănuit va fi prevăzută cu duze conectate la un

Fig. VII.9.15. Masă de şpănuit cu conducte cu aer comprimat.

Fig. VII.9.16. Cărucior mecanic de şpănuit.

Căruciorul de şpănuit este dotat cu un mecanism de reglare a tensiunii materialului

Fig. VII.9.17. Dispozitiv pentru reglarea tensiunii materialului.

Fig. VII 9.18. Dispozitiv de realizare a peretelui drept.

Abaterea de la peretele drept poate fi egală cu valoarea lui a şi aceasta poate fi

VII.9.2. Tăierea materialelor

a. Tăierea mecanică reprezintă despicarea materialului cu ajutorul unei scule

Fig. VII.9.19. Procedee de tăiere.

Tăierea mecanică a materialelor pentru confecţii se execută prin procedee ce sunt

b. Detaşarea termică a materialelor utilizate în confecţii se realizează fără

Cuţit Cuţit de ştanţă

Freză Încărcare electrică

Fig. VII.9.21. Forme de instrumente de tăiere mecanică:

Fig. VII.9.23. Tipuri de lame:

Unghiul α, cu valori între 1 şi 12°, este unghiul de construcţie al lamei. Grosimea

VII.9.2.2. Tăierea mecanică

Tăierea mecanică a apărut ca o necesitate în acţiunea de creştere a productivităţii şi a

Este necesar să se pună accent pe comportarea materialelor la compresiune, în cazul

VII.9.2.2.1. Tăierea simplă - ştanţarea

În general, prin ştanţare se înţelege operaţia de

Fig. VII.9.29. Elementele unei

Pentru o bună funcţionare a

Fig. VII.9.31. Ştanţă plasată direct pe material.

Fig. VII.9.32. Ştanţă plasată sub material.

În primul caz (fig. VII.9.34), antrenarea materialului, 1, împreună cu cuţitul de

În al doilea caz (fig. VII.9.35), tăierea se realizează în special în cazul suprafeţelor

Ţinând seama de faptul că

Fig. VII.9.37. Sistem de ştanţare cu debitare simultană a şase straturi de material:

Introducerea ştanţării în industria de confecţii a creat posibilitatea agregării operaţiilor

Determinarea efortului de ştanţare. Efortul de tăiere este influenţat de grosimea

Fig. VII.9.40. Efectele cuţitului de tăiere asupra

Tăierea straturilor de material este rezultatul depăşirii rezistenţei la comprimarea

Fig. VII.9.41. Diagrama efortului la tăiere.

Fig. VII.9.42. Fig. VII.9.43.

Pentru a urmări această interdependenţă, se consideră un cuţit cu un unghi de tăiere β

Pentru ν < 0,5° şi β >15°, H este mic, în comparaţie cu V şi în calculele practice: R = V.

unde: p este efortul unitar de tăiere, în dcN/mm;
