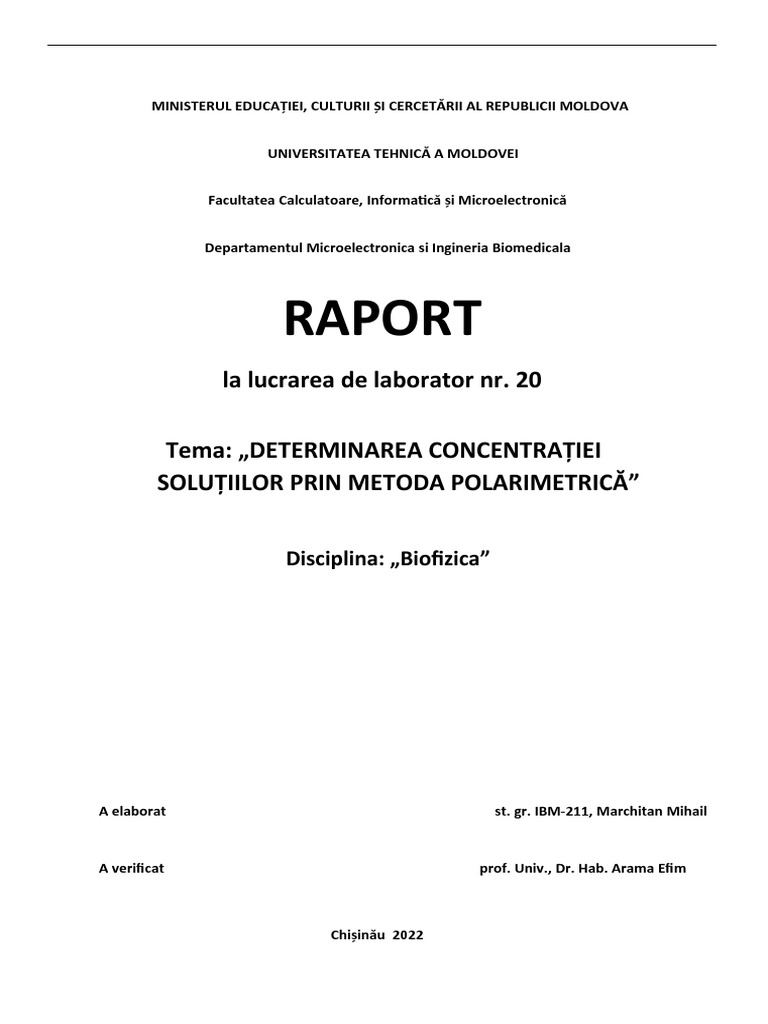

MINISTERUL EDUCAŢIEI, CULTURII ȘI CERCETĂRII AL REPUBLICII MOLDOVA

UNIVERSITATEA TEHNICĂ A MOLDOVEI

Facultatea Calculatoare, Informatică şi Microelectronică

Departamentul Microelectronica si Ingineria Biomedicala

RAPORT
la lucrarea de laborator nr. 20

Tema: „DETERMINAREA CONCENTRAŢIEI

SOLUŢIILOR PRIN METODA POLARIMETRICĂ”

Disciplina: „Biofizica”

A elaborat st. gr. IBM-211, Marchitan Mihail

A verificat prof. Univ., Dr. Hab. Arama Efim

Chișinău 2022
Scopul lucrarii:
● Studiul fenomenelor şi al unor metode ce stau la baza obţinerii luminii
polarizate;
● Familiarizarea cu posibilităţile de folosire a luminii polarizate în biologie
şi medicină;
● Studierea construcţiei şi a principiului de lucru al polarimetrului;
● Efectuarea măsurărilor necesare pentru determinarea concentrației soluțiilor;
● Realizarea experienţei ce reflectă existenţa a două forme de activitate optică.
Teorie:

Undele electromagnetice ale căror lungimi de undă sunt cuprinse în intervalul de la 10 8 nm

până la 10 –16 nm alcătuiesc spectrul electromagnetic. O porţiune mică din el (400-760 nm),
percepută de ochiul omului, reprezintă spectrul vizibil sau simplu lumina.
Acţiunea chimică şi cea biologică a luminii, în special acţiunea luminii asupra ochiului, este
legată de componenta electrică a undei electromagnetice. De aceea, vectorul E  este numit
vectorul luminii şi se consideră caracteristica de bază a luminii. Planul în care au loc
oscilaţiile (variaţiile după mărime şi direcţie) şi conţine direcţia de propagare a lui, se
numeşte plan de polarizare sau plan de vibraţie a luminii. În orice sursă de lumină undele
sunt emise de miliarde de atomi, care sunt orientate haotic, şi de aceea oscilaţiile vectorului
de lumină se efectuează în plane diferite. În Fig. 20.3 a, săgeţile reprezintă amplitudinea şi
direcţia vectorului E  , într-un plan perpendicular pe direcţia de propagare. O  astfel de
lumină se numeşte naturală sau lumină nepolarizată. Lumina în care oscilaţiile tuturor
vectorilor de lumină au loc numai în plane paralele se numeşte lumină plan polarizată sau
liniar polarizată

Cel mai simplu polarimetru constă din doi nicoli identici: polarizor şi analizor. Substanţa
optic activă se introduce în tub. Rotirea analizorului necesară pentru restabilirea aceluiaşi
câmp (de obicei a câmpului uniform întunecat), care a fost stabilit în lipsa substanţei, ne dă
unghiul cu care substanţa optic activă a rotit planul de polarizare al luminii.
Tabelul concentrațiilor soluțiilor
Soluțiile Numărul φ 0 , grad '
φ , grad φ , grad C, %
cercetate experimentului
1 1 1.5 10.1 15.18
2 8.58 1.55 9.99 15.17
3 1.48 10.2 15.32
Valoarea medie 1.51 10.09 15.22
2 1 0.8 22.6 33.98
2 21.73 0.95 22.7 34.13
3 0.76 22.4 33.68
Valoarea medie 0.83 22.56 33.93
' '
φ=φ −φ0 φ 0=φ−φ

Soluția cercetată numărul 1:

' ' '
' φ 1 +φ 2 +φ 3 1,5 grad +1,55 grad+ 1,48 grad
φ med = = =1,51 grad
3 3

Δφ '1= |φ'1 −φ' med|=1.5 grad−1.51 grad =0.01 grad

Δφ '2= |φ'2 −φ' med|=1.55 grad−1.51 grad =0.04 grad
Δφ '3= |φ'3 −φ' med|=1.48 grad−1.51 grad =0.03 grad
Eroarea relativă pentru φ '
Δ φ' 1+ Δ φ' 2+ Δφ' 3 0.01+ 0.04+0.03
Δφ ' med = = =0.026 grad
3 3

Eroarea absolută pentru φ '

Δ φ ' med 0.026 grad
ꜫ= ' *100%¿ 1.51 grad ∗100 %=¿ 1.7%
φ med

φ 1+ φ2 +φ3 10.1 grad +9.99 grad +10.2 grad

φ med= = =10.09 grad
3 3

Δφ x = |φ'1 −φ' med|=10.1 grad −10.09 grad =0.01 grad

Δφ '= |φ'2 −φ' med|=9.99 grad−10.09 grad=0.01 grad
Δφ '= |φ'3 −φ' med|=10.2 grad −10.09 grad =0.11 grad
Eroarea relativă pentru φ '
' ' '
Δ φ 1+ Δ φ 2+ Δφ 3 0.01 grad +0.01 grad + 0.11 grad
Δφ ' med = = =0.043 grad
3 3
Eroarea absolută pentru φ '
Δ φ ' med 0.043 grad
ꜫ= ' *100%¿ 10.9 rad ∗100 %=¿ 0.3%
φ med

φ 0=φ med−φ' med =10,09 grad −1,51 grad=8,58 grad

10∗10,1 grad 9,99∗10,1 grad

C 1= =15,18 % C 2= =15,17
66.5
grad
∗0.1 m 66.5
grad
∗0.1 m
%
%∗m %∗m
10∗10,2 grad
C 3= =15,32 % C med =C ¿
grad C 2+ ¿C 15.18%+15.17 %+15.32 %
66.5 ∗0.1 m 1+ ¿ = =15.22 %¿
3

3 3
%∗m

Soluția cercetată numărul 2

φ' 1 +φ' 2 +φ' 3 0.8 grad +0.95 grad +0.76 grad
φ 'med = = =0.83 grad
3 3

Δφ '1= |φ'1 −φ' med|=0.8 grad−0.83 grad=0.03 grad

Δφ '2= |φ'2 −φ' med|=0.95 grad−0.83 grad=0.12 grad
Δφ '3= |φ'3 −φ' med|=0.76 grad−0.83 grad=0.07 grad
Eroarea relativă pentru φ '
Δ φ' 1+ Δ φ' 2+ Δφ' 3 0.03+0.12+0.07
Δφ ' med = = =0.073 grad
3 3

Eroarea absolută pentru φ '

Δ φ ' med 0.073 grad
ꜫ= ' *100%¿ 0.83 grad ∗100 %=¿ 1.7%
φ med

φ 1+ φ2 +φ3 22,6 grad+ 22,7 grad +22,4 grad

φ med= = =22.56 grad
3 3

Δφ x = |φ'1 −φ' med|=22.6 grad−22.56 grad=0.04 grad

Δφ '= |φ'2 −φ' med|=22.7 grad−22.56 grad=0.14 grad
Δφ '= |φ'3 −φ' med|=22.4 grad−22.56 grad =0.16 grad
Eroarea relativă pentru φ '
' ' '
Δ φ 1+ Δ φ 2+ Δφ 3 0.04 grad+ 0.14 grad+ 0.16 grad
Δφ ' med = = =0.113 grad
3 3
Eroarea absolută pentru φ '
Δ φ ' med 0.113 grad
ꜫ= ' *100%¿ 22.56 grad ∗100 %=¿ 0.5%
φ med

φ 0=φ med−φ' med =22.56 grad −0.83 grad=21.73 grad

10∗22.6 grad 9,99∗22.7 grad

C 1= =33.98 % C 2= =34.13
66.5
grad
∗0.1 m 66.5
grad
∗0.1 m
%
%∗m %∗m
10∗22.4 grad
C 3= =33.68 % C med =C ¿
grad C 2+ ¿C 33.98% +34.13 %+33.68 %
66.5 ∗0.1 m 1+ ¿ = =33.93 % ¿
3

3 3
%∗m

Rezultatul final pentru soluția 1:

φ '=(1,51 grad ± 0.026 grad )

φ =(10.09 grad ± 0.043 grad )

Rezultatul final pentru soluția 2:

φ =(0.83 grad ± 0.073 grad)
'

φ =¿

Concluzie
În cadrul lucrării de laborator numărul 20 am determinat concentrația soluțiilor prin metoda
polarimetrică și am făcut cunoștință cu cu metodele ce stau la baza obținerii luminii
polarizate. De asemenea am studiat construcția și principiul de lucru al polarimetrului și am
determinat concentrația a doua soluții.
