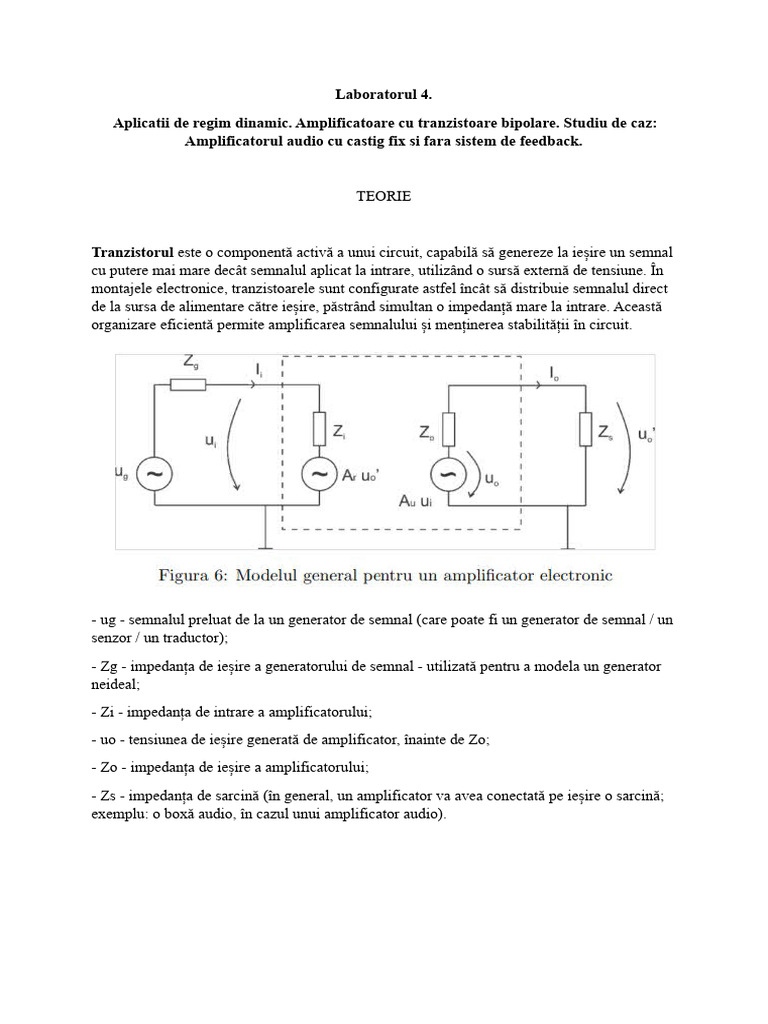

Laboratorul 4.

Aplicatii de regim dinamic. Amplificatoare cu tranzistoare bipolare. Studiu de caz:

Amplificatorul audio cu castig fix si fara sistem de feedback.

TEORIE

Tranzistorul este o componentă activă a unui circuit, capabilă să genereze la ieșire un semnal
cu putere mai mare decât semnalul aplicat la intrare, utilizând o sursă externă de tensiune. În
montajele electronice, tranzistoarele sunt configurate astfel încât să distribuie semnalul direct
de la sursa de alimentare către ieșire, păstrând simultan o impedanță mare la intrare. Această
organizare eficientă permite amplificarea semnalului și menținerea stabilității în circuit.

- ug - semnalul preluat de la un generator de semnal (care poate fi un generator de semnal / un

senzor / un traductor);
- Zg - impedanța de ieșire a generatorului de semnal - utilizată pentru a modela un generator
neideal;
- Zi - impedanța de intrare a amplificatorului;
- uo - tensiunea de ieșire generată de amplificator, înainte de Zo;
- Zo - impedanța de ieșire a amplificatorului;
- Zs - impedanța de sarcină (în general, un amplificator va avea conectată pe ieșire o sarcină;
exemplu: o boxă audio, în cazul unui amplificator audio).
Montaje fundamentale cu tranzistoare bipolare

Circuitul de polarizare utilizat pentru montajul din aceasta lucrare, ce va avea o influenta
directa asupra parametrilor, este prezentat ın Figura 9.

În contextul amplificatoarelor din circuitele electronice, se definesc trei tipuri de amplificări:

amplificare în tensiune, amplificare în curent și amplificare de putere.
Amplificare în Tensiune:
Utilizată atunci când se amplifică semnale de amplitudine mică (de ordinul milivolt).
Amplificare în Curent:
Relevantă în circuitele în care iesirea este destinată unui bloc de măsură (curent absorbit de
acesta de ordinul miliamperilor). Amplificarea de putere nu este relevantă în aceste cazuri.
Amplificare de Putere:
Nu este relevantă în aplicații unde curentul absorbit este de ordinul miliamperilor.
Impedanța de Intrare:
Trebuie să fie cât mai mare posibil (de ordinul MΩ / GΩ) pentru a nu afecta calitatea
semnalelor.
În cazul circuitelor cu o ieșire de semnal, se utilizează un circuit cu impedanță de intrare
mică pentru a minimiza consumul de curent.
Amplificatoare Repetoare (Repetoare de Tensiune):
Utilizate în circuitele unde o ieșire de semnal cu impedanță mică trebuie să fie folosită de
către un circuit cu impedanță de intrare mare.
Asigură o amplificare în tensiune unitară și o impedanță mare la intrare.
Distorsiuni (Factor de Distorsiune):
Caracteristică importantă a amplificatoarelor.
Factorul de distorsiune furnizează informații despre modificările introduse de circuit
asupra semnalului.
Cu cât distorsiunile sunt mai mici, cu atât semnalul de la ieșire este mai asemănător cu cel
de la intrare, evidențiind o fidelitate mai mare.
Schema completa a montajului de labo

rator de amplificator audio

 CONCLUZII
1. Structura Amplificatorului:
- Amplificatorul audio este construit utilizând două etaje de amplificare distincte: un
amplificator de tip sarcină distribuită (emitor degenerat) și un amplificator de tip colector
comun (repetor pe emitor).
- Amplificatorul de sarcină distribuită furnizează semnalul către amplificatorul colector
comun, care acționează ca un izolator de impedanță.
2.Dependența de Parametrii Componentelor:
- Amplificarea tranzistorului în amplificatorul de sarcină distribuită este slab dependentă de
amplificarea tranzistorului, dar puternic dependentă de raportul dintre rezistența colectorului
(Rc) și rezistența sursei (Zs).
- Se utilizează tranzistoare de tip NPN (BC547C) pentru ambele etaje, iar schema de
polarizare în curent continuu este implementată pentru a fixa un Punct Static de Funcționare
(PSF).
3. Măsurarea și Analiza Performanțelor:
- Performanța fiecărui etaj este măsurată individual pentru a studia comportamentul
cantitativ și calitativ al amplificatoarelor.
- Amplificările de tensiune la mersul în gol și în sarcină (Au) sunt calculate și comparate
între cele două etaje.
4. Determinarea Punctelor Statice de Funcționare (PSF):
- PSF este determinat pentru fiecare tranzistor prin măsurarea tensiunii colector-emitor
(UCE) și a curentului prin colector (IC) în scopul stabilirii PSF-ului.
5. Influența Tensiunii de Alimentare
- Se efectuează variații ale tensiunii de alimentare între 15V și 22V pentru a evalua influența
acestora asupra PSF-ului și a caracteristicilor amplificatorului.
- Se analizează modul în care amplificarea de tensiune depinde de tensiunea de alimentare.
6. Cuplarea Regimului Alternativ cu Regimul Continuu:
- Condensatoarele sunt utilizate pentru a cupla regimul alternativ cu regimul continuu în
care se află tranzistorul
