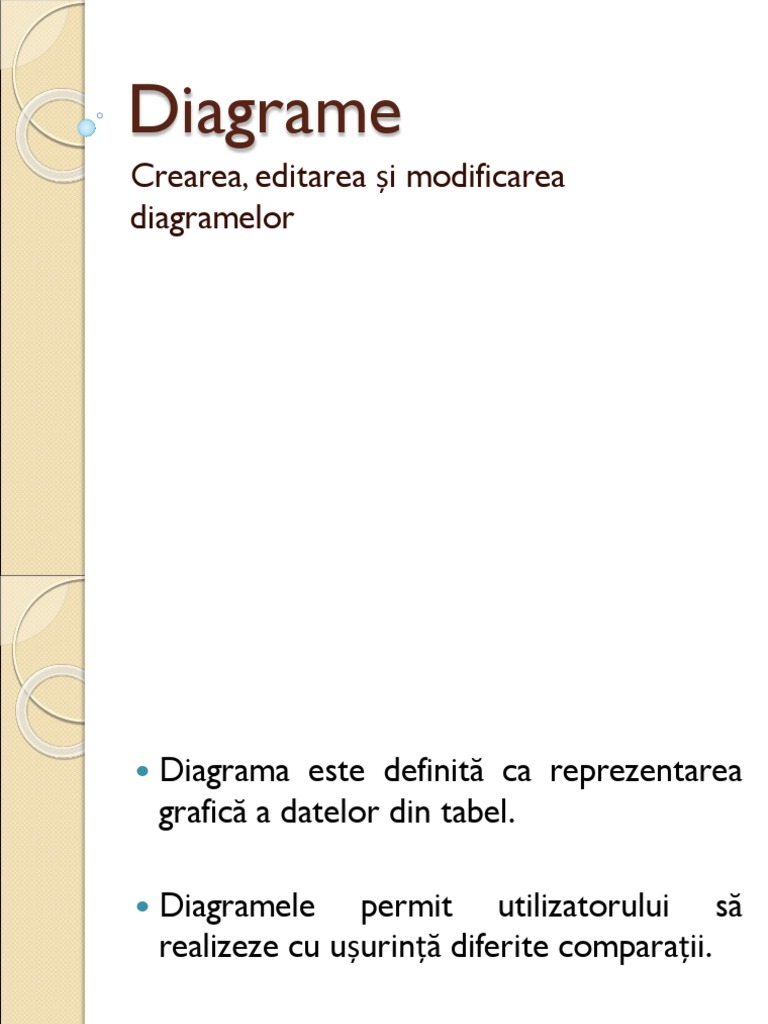

Diagrame

Crearea, editarea și modificarea

diagramelor
 Diagrama este definită ca reprezentarea
grafică a datelor din tabel.

 Diagramele permit utilizatorului să

realizeze cu ușurință diferite comparații.
  Creați un tabel care cuprinde media
generală a elevilor clasei a X-a la anumite
discipline.
Nume și Română Informatică Matematică
prenume
Popa Ioan 10 9 8.50
Popovici 7 8 6.50
Alexandra
Lascovici 8 10 9
Ioana

• Reprezentați grafic datele conținute în tabel

 Crearea unei diagrame
 Selectăm în tabel datele pentru care dorim să construim
diagrama.
 Inserare Diagrame Se alege tipul dorit
 Tipuri de diagrame
 Diagrame cu coloane se
utilizează pentru a reprezenta
diferite serii de date care se
schimbă în spaţiu sau în timp
 Diagramele liniare se folosesc
pentru a reprezenta o tendinţă sau
o relaţie dintre anumite valori pe o
perioadă de timp.
 Diagramele circulare se folosesc
pentru a evidenţia raportul dintre
părţi şi întreg

 Diagrame cu bare se aplică

pentru a compara serii de date
care nu se schimbă în timp.
 Axa Chart Title Suprafața
10 valorilor Suprafața diagramei
Indicatori reprezentării
9
de date grafice
8

7
Linii de
6 grila Axa
verticală
Popa Ioan
5
Popovici Alexandra
Lascovici Ioana
4

3
Legenda
2

1 Axa
categoriilor
0
Română Informatică Matematică
 1. Suprafața diagramei. În această zonă va fi desenată diagrama propriu-zisă.
2. Suprafața reprezentării grafice. În această zonă sunt desenate obiectele grafice ce
redau într-o formă sugestivă datele numerice din anumite celule .
3. Linii de grila. Axa verticală. Aceste linii facilitează citirea şi compararea valorilor
numerice redate prin obiecte grafice din interiorul zonei de desenare.
4. Titlul diagramei. Titlul este un element opţional care redă într-o formă concisă conţinutul
diagramei.
5. Indicatori de date. Redau prin dimensiunile lor valorile numerice din celulele foii de
calcul, în funcţie de tipul diagramei pot avea diferite forme: dreptunghiuri, linii, sectoare de cerc,
etc. Fiecare indicator de date reprezintă o valoare dintr-o anumită celulă a foii de calcul.
Un grup de date aflate într-o coloană sau într-un rând ale foii de calcul este numit
serie de date. Excel atribuie fiecărei serii de date un nume, care este preluat din celula ce conţine
antetul valorilor respective.
6. Legenda. Reprezintă o casetă care conţine pentru fiecare serie de date cîte o monstră de
culoare, model sau simbol, însoţită de numele seriei. Vizualizînd legenda, putem identifica mai
uşor seriile de date.
7. Axa categoriilor. Categoria reprezintă un grup de date corelate între ele. Fiecare
categorie are un nume, care este preluat din antetul valorilor respective. Categoriile sunt
trasate de-a lungul axei orizontale , iar seriile – de-a lungul axei verticale .
8. Axa valorilor. De-a lungul acestei axe sunt trasate serii de date.
Editarea si modificarea
 O diagramă poate fi editată și modificată utilizând
bara de Instrumente diagramă, care cuprinde
meniurile Proiectare, Aspect și Format, ce apare
în bara de meniu când este selectată diagrama din
foaia de calcul.
Meniul Proiectare cuprinde următoarele
grupuri:
 Tip- modificare diagramă
- savare ca șablon
 Date- Comutare rând/coloană
- Selectare date
 Aspecte de diagramă- modificarea aspectului global al
diagramei
 Stiluri de diagrame- modificarea stilului vizual gobal al
diagramei
 Locație- mutare diagramă
Meniul Aspect cuprinde următoarele
grupuri:
 Selecție curentă - se selectează elementul asupra căruia
se fac modificări, apoi se alege opțiunea dorită.
 Inserare - Imagine
- Forme
- Casetă text
 Etichete –Titlu diagramă
- Titluri de axe
- Legendă
- Etichete de date
- Tabel de date
 Axe - Axe
- Linii de grilă

 Fundal- Suprafața reprezentării

grafice
- Perete diagramă
- Baza din diagramă
- Rotație 3-D
 Proprietăți - Nume diagramă
 Meniul Format oferă posibilitatea să aplicați un aspect
și un stil predefinite pentru diagrama și permite
modificarea manuală a formatului elementelor de
diagramă

 Pentru a formata forma unui element de diagramă

selectat, în grupul Stiluri de forme, faceți clic pe stilul
pe care îl doriți sau faceți clic pe Umplere
formă, Contur formă sau Efecte formă, apoi selectați
opțiunile de formatare pe care le doriți

 Pentru a formata textul dintr-un element de diagramă

selectat utilizând WordArt în grupul Stiluri
WordArt, faceți clic pe un stil. Aveți posibilitatea și
să faceți clic pe Umplere text, Schiță
text sau Efecte text, apoi să selectați opțiunile de
formatare dorite.
