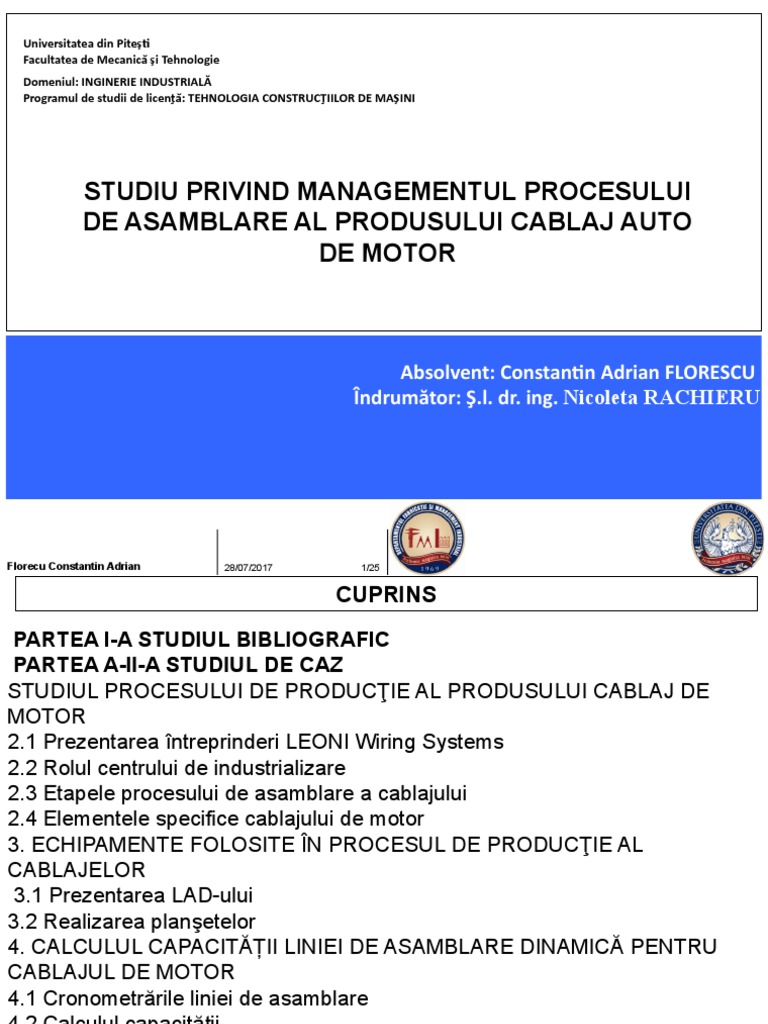

Universitatea din Piteşti

Facultatea de Mecanică şi Tehnologie

Domeniul: INGINERIE INDUSTRIALĂ
Programul de studii de licenţă: TEHNOLOGIA CONSTRUCŢIILOR DE MAŞINI

STUDIU PRIVIND MANAGEMENTUL PROCESULUI

DE ASAMBLARE AL PRODUSULUI CABLAJ AUTO
DE MOTOR

Absolvent: Constantin Adrian FLORESCU

Îndrumător: Ş.l. dr. ing. Nicoleta RACHIERU

Florecu Constantin Adrian 28/07/2017 1/25

 CUPRINS

PARTEA I-A STUDIUL BIBLIOGRAFIC

PARTEA A-II-A STUDIUL DE CAZ
STUDIUL PROCESULUI DE PRODUCŢIE AL PRODUSULUI CABLAJ DE
MOTOR
2.1 Prezentarea întreprinderi LEONI Wiring Systems
2.2 Rolul centrului de industrializare
2.3 Etapele procesului de asamblare a cablajului
2.4 Elementele specifice cablajului de motor
3. ECHIPAMENTE FOLOSITE ÎN PROCESUL DE PRODUCŢIE AL
CABLAJELOR
3.1 Prezentarea LAD-ului
3.2 Realizarea planşetelor
4. CALCULUL CAPACITĂȚII LINIEI DE ASAMBLARE DINAMICĂ PENTRU
CABLAJUL DE MOTOR
4.1 Cronometrările liniei de asamblare
4.2 Calculul capacității
PARTEA A-III-A CONCLUZII ȘI CONTRIBUȚII PROPRII

Florecu Constantin Adrian 28/07/2017 2/25

 INTRODUCERE

Lucrarea are drept obiectiv îmbunătăţirea procesului de

asamblare a cablajului de motor, aplicând metodele de
îmbunătăţire cele mai utile în așa fel în cat să se obtină cele
mai bune rezultate.

Florecu Constantin Adrian 01/06/2016 3/25

 PREZENTAREA ÎNTREPRINDERII
S.C LEONI WIRING SYSTEMS PITEȘTI S.R.L

S.C LEONI Wiring Systems Piteşti S.R.L are sediul

social în Bascov, Str.Serelor, nr. 19, judeţul Argeş.
Misiunea firmei: Industrializarea şi producerea de
segmente a pieselor principale, planşe de bord şi motor
garantând cele mai bune soluţii tehnice, pentru
satisfacerea totală a clienţilor.

Florecu Constantin Adrian 28/07/2017 4/25

 ROLUL CENTRULUI DE INDUSTRIALIZARE

Centrul de industrializare (departament tehnic) este cel mai

important departament al firmei Leoni, aici se pun bazele
proiectelor, se stabilesc etapele necesare realizării cablajelor auto.
- segment PDB (planșă de bord);
- segment Motor-Spate;
- Segment Prototip și piese schimb.

Florecu Constantin Adrian 28/07/2017 5/25

 Etapele procesului de asamblare a cablajului
Componente:
1. Standard de post
2. Număr de post
3. Opis
4. Cablu oprire LAD
5. Documente post
6. Suport fire
7. Protecție fire
8. Cutie rebut
9. Buton oprire
10.Tava componente etichetată
11. Suport apă
12. Planşetă
Pe lângă operaţiile de inserare fire şi obturatori, în acest post se adaugă suduri,
se realizează şi introducerea unor tuburi de protecţie pe fire şi se matisează
nodurile existente.

Florecu Constantin Adrian 28/07/2017 6/25

 Componente:
1. Standard de post
2. Număr de post
3. Opis
4. Cablu oprire LAD
5. Documente post
6. Suport de fire
7. Protectia fire
8. Cutie rebut
9. Buton oprire
10. Planşetă
11. Tavă componente etichetate
12. Post dotat cu suport de apă

Pe lângă operaţiile specifice postului de inserare, introducere tuburi şi

matisare, în acest post se mai adaugă şi cablul de la alternator.

Florecu Constantin Adrian 28/07/2017 7/25

 Componente:
1. Standard de post
2. Număr de post
3. Opis
4. Cablu oprire LAD
5. Documente post
6. Suport fire
7. Protecţie fire
8. Cutie rebut
9. Buton oprire
10. Tavă componente etichetată
11. Planșetă
Acesta este unul dintre posturile în care se inserează obturatori în
alveolele conectorilor, se ataşează firele mariate din suportul de fire și apoi
urmează operaţiile specifice fiecărui post de inserare.

Florecu Constantin Adrian 28/07/2017 8/25

 Componente:
1. Standard de post
2. Număr de post
3. Opis
4. Cablu oprire LAD
5. Documente post
6. Suport fire
7. Protecţie fire
8. Cutie rebut
9. Buton oprire
10. Tavă componente etichetate
11. Planșetă

În acest post, operaţiile specifice sunt:

- introducerea unei cose (un mariaj ce are ataşat un terminal sub forma
unei şaibe) pe cablaj;
- se inserează fire cu terminali auriţi (fire ce realizează o conexiune
sensibilă), iar pe unele ramuri se adaugă un tub TWIST.

Florecu Constantin Adrian 28/07/2017 9/25

 Componente:
1. Standard de post
2. Număr de post
3. Opis
4. Cablu oprire LAD
5. Documente post
6. Suport fire
7. Protecție fire
8. Cutie rebut
9. Buton oprire
10. Tavă componente etichetate
11. Suport apă
12. Planşetă
În plus, faţă de posturile anterioare, în acest post se montează capota
conectorilor care nu mai necesită inserare de fire, pentru a finaliza ramurile
respective.

Florecu Constantin Adrian 28/07/2017 10/25

 Componente:
1. Standard de post
2. Număr de post
3. Opis
4. Cablu oprire lad
5. Documente post
6. Suport fire
7. Protecție fire
8. Cutie rebut
9. Buton oprire
10. Tavă componente etichetate
11. Plansetă

Acesta post ca și cele anteriorare se inserează obturatori în conectori,

dar și fire. Spre deosebire de posturile anterioare, aici se montează pe
cablaj ramura pentru tubul de apa al maşinii.

Florecu Constantin Adrian 28/07/2017 11/25

 1. Standard de post
2. Număr de post
3. Opis
4. Cablu oprire LAD
5. Documente post
6. Suport fire
7. Buton oprire
8. Cutie rebut
9. Planşetă
10. Derulator de bandă

În acest post, se realizează ultimele operaţii de inserare şi matisare, se

inserează ultimele fire şi ultimii obturatori, apoi se debranşează cablajul de
pe planşetă şi se aşează pe suportul din capătul liniei de asamblare.

Florecu Constantin Adrian 28/07/2017 12/25

 POST Masă agrafe şi gulote

Componente:
1.Standard de post
2. Număr post
3. Documente post
4. Suport componente etichetate
5. Imprimantă
6. Suport pistoale de strângere clipi
7. Suport etichete
8. Monitor

Florecu Constantin Adrian 28/07/2017 13/25

 POST Control Electric
Componente:
1.Standard de post
2. Număr post
3. Monitor
4. Imprimantă
5. Suport componente etichetate
6. Suport cablaje

Acesta este postul in care se verifică continuitatea firelor și se inserează

siguranțele fuzibile în cutia de siguranțe.

Florecu Constantin Adrian 28/07/2017 14/25

 POST Condiţionare

Florecu Constantin Adrian 28/07/2017 15/25

 Elementele specifice cablajului de motor

Cablul ecranat (blindat) din figură este un cablu în care

conductorii sunt înveliți într-un inveliș exterior cu scopul
protejării împotriva interferențelor externe

Florecu Constantin Adrian 28/07/2017 16/25

 Gulotele sunt componente ce protejează și fixează cablajul pe mașină.

Florecu Constantin Adrian 28/07/2017 17/25

 3. ECHIPAMENTE FOLOSITE ÎN PROCESUL DE
PRODUCŢIE AL CABLAJELOR AUTO

Prezentarea LAD-ului

LAD ( linie de asamblare) - Linia de producţie ce permite operaţii de montaj în linie, pe

posturi de lucru fixe, compusă dintr-o bandă de PVC care efectuează transportul
produsului între posturile de lucru la un interval de timp stabilit.

Florecu Constantin Adrian 28/07/2017 18/25

 CALCULUL CAPACITĂȚII LINIEI DINAMICE
PENTRU CABLAJUL DE MOTOR

Timpi obţinuţi în urma cronometrării procesului iniţial

Timp de Timp de Timp de
Timp pentru
asamblare, Timp manipulare asamblare,
Timp de manipulare în
montare control după montare
Referinţa condiţionare urma
gulote şi electric controlul gulote şi
(minute) condiţionărilor
clipuri (minute) electric clipuri
(minute)
(minute) (minute) (minute)
1 66,46 8,73 0,20 2,9 0,79 66,46
2 66,60 8,75 0,20 2,9 0,79 66,60
3 61,50 8,10 0,20 2,7 0,72 61,50
4 50,42 7,55 0,20 2,2 0,54 50,42
5 60,80 8,11 0,20 2,7 0,72 60,80
6 66,95 8,35 0,20 2,9 0,79 66,95

Tag Time(i)= Tta/N Tta – timpul total de asamblare

N – numărul total de operatori (11)

Florecu Constantin Adrian 28/07/2017 19/25

 Tag Time1= 79,08/11=7,37 (minute) Tag Time4=60,91/11=5,53 (minute)
Tag Time2= 79,24/11=7,41 (minute) Tag Time5= 72,53/11=6,59 (minute)
Tag Time3= 73,22/11=6,65 (minute) Tag Time6=79,19/11 =7,19 (minute)

NcR(i)= Tto/Tag Time (i) Tto – timpul total de muncă al unui operator, pe zi
NcR(i) – număr de cablaje pentru fiecare referinţă

NcR1=445/7,37= 60,38 (cablaje pe schimb din referinţa 1)

NcR2=445/7,41= 60,05 (cablaje pe schimb din referinţa 2)
NcR3=445//6,65= 66,91 (cablaje pe schimb din referinţa 3)
NcR4=445/5,53= 80,47 (cablaje pe schimb din referinţa 4)
NcR5=445/6,59= 67,52 (cablaje pe schimb din referinţa 5)
NcR6=445/7,19= 61,89 (cablaje pe schimb din referinţa 6)

Florecu Constantin Adrian 28/07/2017 20/25

 Timpi obţinuţi în urma cronometrării procesului după îmbunătăţire
Timp de Timp de
Timp pentru
asamblare, Timp manipulare
Timp de manipulare în
montare control după
Referinţa condiţionare urma
gulote şi electric controlul
(minute) condiţionărilor
clipuri (minute) electric
(minute)
(minute) (minute)
1 64,70 8,7 0,20 2,9 0,79
2 63,11 8,7 0,20 2,9 0,79
3 61,51 8,1 0,20 2,7 0,72
4 49,55 7,7 0,20 2,2 0,54
5 60,30 8,1 0,20 2,7 0,72
6 63,33 8,8 0,20 2,9 0,79

Tag Time(i)= Tta/N Tta – timpul total de asamblare

N – numărul total de operatori (14)

Florecu Constantin Adrian 28/07/2017 21/25

 Tag Time1=77,29 /14=5,52 (minute) Tag Time4=60,19/14=4,29 (minute)
Tag Time2=79,7 /14=5,69 (minute) Tag Time5=72,05/14=5,14 (minute)
Tag Time3= 73,23/14=5,23 (minute) Tag Time6=76,02 /14=5,43 (minute)

NcR(i)= Tto/Tag Time (i) Tto – timpul total de muncă al unui operator, pe zi
NcR(i) – număr de cablaje pentru fiecare referinţă

NcR1=445/5,52= 80,61 (cablaje pe schimb din referinţa 1)

NcR2=445/5,69= 78,20 (cablaje pe schimb din referinţa 2)
NcR3=445/5,23= 85,08 (cablaje pe schimb din referinţa 3)
NcR4=445/4,29= 103,72 (cablaje pe schimb din referinţa 4)
NcR5=445/5,14= 86,57 (cablaje pe schimb din referinţa 5)
NcR6=445/5,43= 81,95 (cablaje pe schimb din referinţa 6)

Florecu Constantin Adrian 28/07/2017 22/25

 CONCLUZII

• Prin realizarea analizei de flux a cablajului de motor, s-a constat că se poate

îmbunătăţi productivitatea liniei de asamblare prin comasarea tuturor inserărilor
de obturatori plus inserarea unor fire, în două posturi noi, numite subansamble,
dar şi prin suplimentarea numărului de operatori la postul de montare gulote şi
clipuri, astfel am crescut eficienţa liniei cu 30%.
• Crearea unui mediu facil de lucru pentru operator
• Realizarea unui mediu curat de muncă, instaurarea unei ordini în ceea ce privește
locul elementelor și, totodată, instruirea operatorilor pentru păstrarea ordinii.
• Scăderea timpilor de condiționare a cablajului, ceea ce a dus la creșterea
productivității.

Florecu Constantin Adrian 28/07/2017 23/25

 ?

??? ÎNTREBĂRI ???

Florecu Constantin Adrian 28/07/2017 24/25

Academia Magistra Vitae

VA MULTUMESC !
