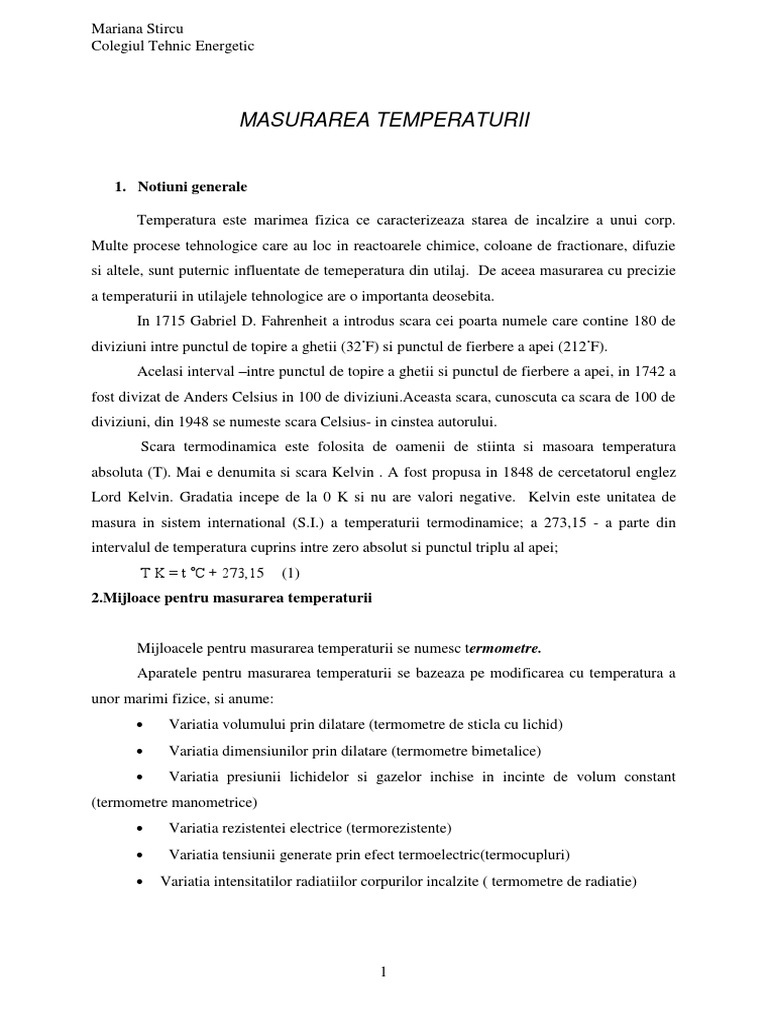

MASURAREA TEMPERATURII


1. Notiuni generale

Temperatura este marimea fizica ce caracterizeaza starea de incalzire a unui corp.
Multe procese tehnologice care au loc in reactoarele chimice, coloane de fractionare, difuzie
si altele, sunt puternic influentate de temeperatura din utilaj. De aceea masurarea cu precizie
a temperaturii in utilajele tehnologice are o importanta deosebita.
In 1715 Gabriel D. Fahrenheit a introdus scara cei poarta numele care contine 180 de
diviziuni intre punctul de topire a ghetii (32

F) si punctul de fierbere a apei (212

F).
Acelasi interval intre punctul de topire a ghetii si punctul de fierbere a apei, in 1742 a
fost divizat de Anders Celsius in 100 de diviziuni.Aceasta scara, cunoscuta ca scara de 100 de
diviziuni, din 1948 se numeste scara Celsius- in cinstea autorului.
Scara termodinamica este folosita de oamenii de stiinta si masoara temperatura
absoluta (T). Mai e denumita si scara Kelvin . A fost propusa in 1848 de cercetatorul englez
Lord Kelvin. Gradatia incepe de la 0 K si nu are valori negative. Kelvin este unitatea de
masura in sistem international (S.I.) a temperaturii termodinamice; a 273,15 - a parte din
intervalul de temperatura cuprins intre zero absolut si punctul triplu al apei;
T K = t C + 273,15 (1)
2.Mijloace pentru masurarea temperaturii


Mijloacele pentru masurarea temperaturii se numesc termometre.
Aparatele pentru masurarea temperaturii se bazeaza pe modificarea cu temperatura a
unor marimi fizice, si anume:
Variatia volumului prin dilatare (termometre de sticla cu lichid)
Variatia dimensiunilor prin dilatare (termometre bimetalice)
Variatia presiunii lichidelor si gazelor inchise in incinte de volum constant
(termometre manometrice)
Variatia rezistentei electrice (termorezistente)
Variatia tensiunii generate prin efect termoelectric(termocupluri)
Variatia intensitatilor radiatiilor corpurilor incalzite ( termometre de radiatie)


Mariana Stircu
Colegiul Tehnic Energetic
2
3.1 Termometre cu dilatatie
3.1.1. Termometre cu lichid
Aceste termometre masoara temperatura pe principiul dilatarii unui lichid
termometric, ca urmare a incalzirii acestuia prin contact cu corpul de controlat. Lichidul
termometric poate fi:
pentan;
alcool etilic;
toluen;
mercur;
aliaj de galiu.



Grafic 1 Temperaturile intre care pot fi folosite lichidele termometrice

Valoarea temperaturii masurate se citeste direct pe scara gradata in dreapta reperului pana la
care a urcat lichidul termometric.

3.2. Termorezistente
Termorezistentele sunt utilizate pe scara larga in industrie pentru masurarea temperaturilor
cuprinse intre -120C si +500C. Principiul lor de functionare se bazeaza pe proprietatea unor
materiale conductoare de a-si modifica rezistivitatea electrica la variatia temperaturii.

R
0
=R

*(1+*) (2)
-50 150 350 550 750 95011501350
pentan
alcool etilic
toluen
mercur
aliaj de galiu
temp. max
temp. min
Figura 1 Forma constructiva a
unui termometru cu lichid
Mariana Stircu
Colegiul Tehnic Energetic
3
in care :
este coeficientul de variatie a rezistentei electrice functie de temperatura;
R
0
-rezistenta la temperatura 0 grade Celsius
R

-rezistenta la temperatura
-temperatura mediului
Materialele din care se confectioneaza termorezistentele trebuie sa-si pastreze in timp
proprietatile fizico-chimice, iar coeficientul de variatie a rezistivitatii electrice in functie de
temperatura sa fie cat mai mare, la randul ei,variatia rezistivitatii functie de temperatura sa fie
cat mai liniara etc.
Cele mai des, la confectionarea termorezistentelor, sunt utilizate materialele: platina,
cuprul,nichelul si fierul; dintre care cele mai performante fiind executate din platina sau
cupru. Elementele constructive ale unei termorezistente sunt (fig 4 ):
Constructiv, termorezistentele sunt alcatuite dintr-o infasurare de fire sau benzi 1, executate
pe un suport izolator din punct de vedere electric 2(ceramica, mica). Aceasta infasurare se
acopera cu un strat izolant 3 si se introduce intr-un tub de protectie 4 confectionat din cupru
sau otel.
3.3.Termistoarele
Termistoarele sunt termorezistente care folosesc materiale semiconductoare in locul spirelor
din cupru sau platina etc. ce constituiau infasurarea termosensibila a termorezistentelor. Spre
deosebire de termorezistente, termistoarele sunt rezistente cu coeficienti negativi de variatie a
rezistivitatii cu temperatura.Traductoarele care folosesc semiconductoare se numesc
termistoare. Materialul de baza utilizat in fabricarea termistoarelor este un oxid, sau un
amestec de oxizi de metale, cu proprietati semiconductoare(titan, vanadiu, mangan etc.).
Aceste materiale au o valoare mare a rezistivitatii, variatia cu temperatura a rezistentei
electrice, stabilitate in timp a acestor proprietati si o temperatura maxima de lucru ridicata.
3.4 Termocupluri
Termocuplurile se bazeaza pe proprietatea pe care o au doua metale diferite sudate intre ele
la capete, de a produce o tensiune electrica, cand capetele sudate se gasesc la temepraturi
diferite.Tensiunea electrica rezultata poarta denumirea de tensiune electromotoare si ea
depinde de diferenta de temperatura intre cele doua capete si de un coeficient specific
metalelor care alcatuiesc termocuplul. Conductoarele din materiale diferite care alcatuiesc
termocuplul se numesc termoelectrozi.Termoelectrozii se confectioneaza din metale si aliaje
ale acestora, tipul metalelor definind tipurile de termocupluri.
Mariana Stircu
Colegiul Tehnic Energetic
4
Termocuplul se compune din doi termoelectrozi sub forma a doua sarme, din metal sau aliaje
diferite, sudate impreuna la unul din capete. La incalzirea locala a sudurii apare o tensiune
termoelectromotoare (ttem) intre capetele libere ale termoclupului. Marimea acestei ttem
depinde de diferenta de temperatura si este masurata cu un milivoltmetru etalonat in grade
(fig.6.). valoarea ttem-ului nu depinde de grosimea termoelectrozilor, ci numai de natura
materialelor utilizate si de diferente de temperatura intre cele doua capete ale termocuplului.
Termocuplurile se pot realiza din materiale nobile, din metale obisnuite sau din diverse aliaje.
Cele care folosesc metale nobile contin de regula platina si sunt utilizate la masurarea de
temperaturi de peste 1100C si la masurari de precizie in laboratoare. In practica curenta, in
diverse domenii tehnice se folosesc termocupluri din metale obisnuite.
