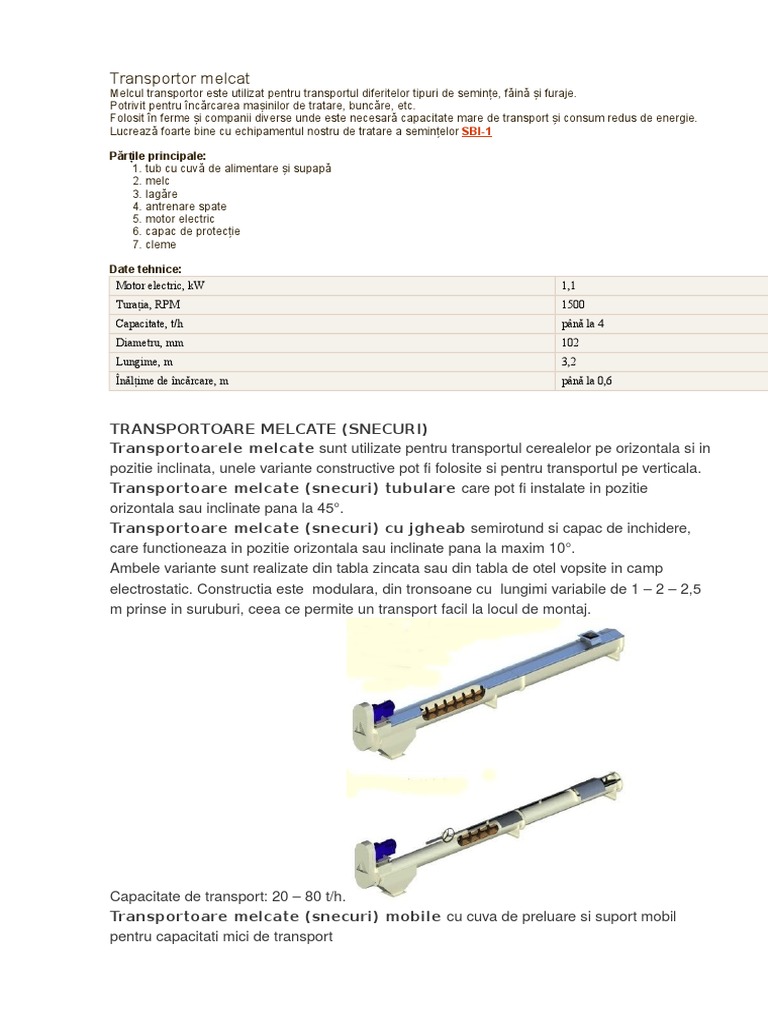

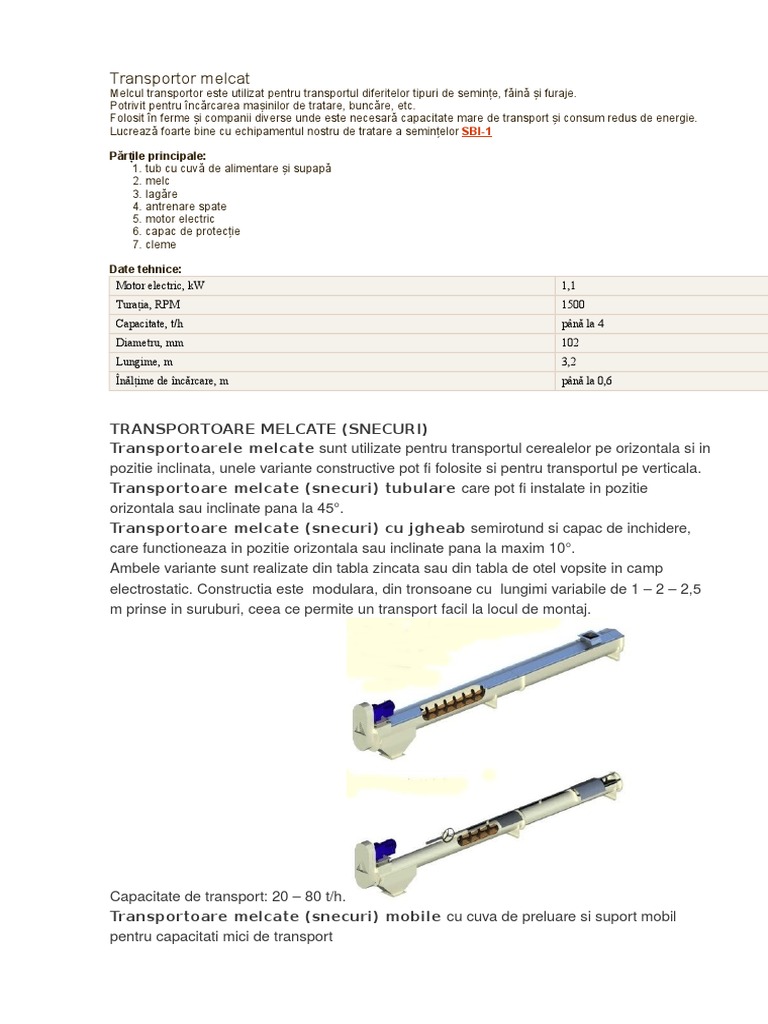

Transportor melcat

Melcul transportor este utilizat pentru transportul diferitelor tipuri de semine, fin i furaje.
Potrivit pentru ncrcarea mainilor de tratare, buncre, etc.
Folosit n ferme i companii diverse unde este necesar capacitate mare de transport i consum redus de energie.
Lucreaz foarte bine cu echipamentul nostru de tratare a seminelor SBI-1

Prile principale:
1. tub cu cuv de alimentare i supap
2. melc
3. lagre
4. antrenare spate
5. motor electric
6. capac de protecie
7. cleme

Date tehnice:
Motor electric, kW 1,1
Turaia, RPM 1500
Capacitate, t/h pn la 4
Diametru, mm 102
Lungime, m 3,2
nlime de ncrcare, m pn la 0,6

TRANSPORTOARE MELCATE (SNECURI)

Transportoarele melcate sunt utilizate pentru transportul cerealelor pe orizontala si in
pozitie inclinata, unele variante constructive pot fi folosite si pentru transportul pe verticala.
Transportoare melcate (snecuri) tubulare care pot fi instalate in pozitie
orizontala sau inclinate pana la 45.
Transportoare melcate (snecuri) cu jgheab semirotund si capac de inchidere,
care functioneaza in pozitie orizontala sau inclinate pana la maxim 10.
Ambele variante sunt realizate din tabla zincata sau din tabla de otel vopsite in camp
electrostatic. Constructia este modulara, din tronsoane cu lungimi variabile de 1 2 2,5
m prinse in suruburi, ceea ce permite un transport facil la locul de montaj.

Capacitate de transport: 20 80 t/h.

Transportoare melcate (snecuri) mobile cu cuva de preluare si suport mobil
pentru capacitati mici de transport
 diametru: 100; 120; 150; mm
unghi de lucru: 0; 30; 40
lungime: pana la 12 m
capacitate transport: intre 2 t/h si 20 t/h pentru cereale cu greutate
specifica 0,75 t/m 3

Suport mobil cu actionare manuala sau cu troliu pentru reglarea unghilui de lucru.

Transportoare melcate (snecuri) mobile de mare capacitate cu cuva de

receptie si sasiu cu roti pentru transport la punctele de lucru.
diametru: 160; 200; 250 mm
unghi de lucru: 0; 30; 45
lungimi: 8 m, 10 m, 12 m, 15 m, 18 m
dimensiuni cuva: 1 x 2 m
capacitate transport: intre 20 t/h si 60 t/h pentru cereale cu greutate
specifica 0,75 t/m
3

Reglarea unghilui de lucru cu troliu. Capatul cu gura de descarcare rabatabil pentru

facilitarea transportului.

Transportoare melcate (snecuri) mobile cu preluare din gramada de tip

industrial.
capacitati mari de transport; pana la 80 t/h
lungimi de transport pana la 21,5 m
Reglarea unghilui de lucru cu troliu cu clichet.
Transportoare melcate industriale
Pot fi transportoare melc tip jgheab (orizontale) sau tubulare.

Se utilizeaza in special pentru transportul produse cu densitate specifica mai mare, ca de exemplu:
var, ciment, nisip, agregate, etc, dar se pot utiliza si pentru transportul cerealelor,taratelor sau fainei.

Date tehnice

Transportor melcat tip jgheab ind.

Caracteristici generale

1) Transportoare melcate tip jgheab (orizontale) industriale

Se utilizeaza in special pentru transportul produselor pe orizontala, dar pot fi proiectate si

pentru inclinatii de pana la 5 10, in functie de produsul transportat.

Capacitate de transport cuprinsa intre 2,5 160 m3/ora.

Se pot executa din otel carbon vopsit intr-o culoare la alegere, din inox sau zincate la cald.
 Lungime maxima 30 m.

Dimensiuni standard pentru pentru transportoare melcate orizontale industriale:

170 mm, iar diametrul exterior al spirei este de 150 mm.

220 mm, iar diametrul exterior al spirei este de 200 mm.

270 mm, iar diametrul exterior al spirei este de 250 mm.

320 mm, iar diametrul exterior al spirei este de 300 mm.

La cerere se pot executa si alte dimensiuni mai mari. De asemenea la cerere transportoarele
melcate orizontale vor fi executate pentru a functiona in zone ATEX conform directivei 94/9/CE din
1994.

Date tehnice

Transportor melcat tubular ind.

Caracteristici generale

2) Transportoare melcate tubulare

Se monteaza atat in pozitie orizontala, cat si in pozitie inclinata, pentru inclinatii de pana la
45. Sunt variante de transportoare melcate tubulare, care se pot monta si in pozitie
verticala.

Capacitate de transport cuprinsa intre 2,5 80 m3/ora, in functie de produs si de inclinatie.

Capacitate de transport cuprinsa intre 2,5 80 m3/ora, pentru pozitie verticala la 90.

Se pot executa din otel carbon vopsit intr-o culoare la alegere, din inox sau prin zincare la
cald.

Lungime maxima 15 m.

Dimensiuni pentru diametrul exterior al carcasei (tubulaturii):

139 mm.
 168 mm.

193 mm.

219 mm.

273 mm.

323 mm.

La cerere transportoarele melcate tubulare vor fi executate pentru a functiona in zone ATEX
conform directivei 94/9/CE din 1994.

Banda transportoare cu melc tip VD5 este potrivita produselor cazatoare si celor tip pulbere.

VD5 VD5 VD5 BigBag

Date tehnice

Tipul de masina VD5 VD5 BigBag

Capacitate (litri / min) pana la 35 pana la 35

Volumul unui recipient (l) 150 (pentru amestecuri 70 l) pentru un Big Bag atarnat

Tensiunea de alimentare (l) 3 x 230 V/400 V - 50 Hz 3 x 230 V/400 V - 50 Hz

Puterea consumata (W) 1600 1600

Inaltimea de evacuare (mm) 3000 3000

Zgomot (dB) 75 75

Greutatea masinii (kg) 200 250

Dimensiuni I x l x L (mm) ...x1100x... ...x1380x...

Produse

Tipul de masina VD5 VD5 BigBag

Faina

Zahar pudra

Gips

Frisca pulbere

Amestecuri de limonada

Descrierea masinii

Tipul de masina VD5 VD5 Big

Suprafetele de contact cu produsul din otel inox

Toate partile componente protejate cu vopsea pentru ind. alimentara

Suport pentru fixare Big Bag

Modificari

Tipul de masina VD5 VD5 BigBag

Instalatie pentru combinarea amestecurilor

Transportoare cu melc (elicoidale)

Sunt utilizate pentru transportul materialelor pe orizontala sau intr-un plan inclinat.

Elementele componente ale unui transportor elicoidal (Fig. 10.) sunt suprafata purtatoare,
organul de transport si grupul de actionare.

Suprafata purtatoare se poate prezenta sub forma unui jgheab semicilindric inchis (Fig.
10. a), deschis (Fig. 10. b) sau carcasa cilindrica (Fig. 10. c).
 Fig. 10. Tipuri constructive de suprafete purtatoare ale transportoarelor elicoidale:

a semicilindrica inchisa; b semicilindrica deschisa; c cilindrica inchisa.

Fig. 11. Tipuri constructive privind spirele melcului:

a melc plin; b melc cu banda; c melc cu palete.

Organul de transport se compune dintr-o infasuratoare elicoidala cu suprafata plina si continua

(Fig. 11. a), discontinua, de forma unei benzi elicoidale (Fig. 11. b) sau a unor palete (Fig. 11. c).

Viteza de rotatie n a melcului se incadreaza intre 30 si 60 rot/min pentru materiale cu insusiri

plastice, umede aderente sau 60 125 rot/min pentru graunte si materiale neaderente.

Capacitatea de lucru a transportorului elicoidal se stabileste cu relatia:

[t/h] (11.)

in care: D diametrul interior al carcasei, in m;

d diametrul axului, in m;

greutatea volumetrica a produsului, t/m3 ;

C coeficient de umplere

(C = 0,28-0,35 pentru graunte ; 0,20-0,25 pentru sfecla, cartofi ; 0,25-0,30 pentru produse
macinate) ;

k coeficient de corectie in functie de inclinarea transportorului

(k = 1 pentru 00; 0,90 pentru 50 si 0,65 pentru 200 inclinare).

Transportorul elicoidal cu melc

 Este format dintr-o carcasa inchisa 1 cu sectiunea transversala
in forma de U, in care un melc 2 se roteste cu o turatie mica
(fig.3).

Melcul se compune dintr-o suprafata elicoidala, de constructie

sudata (executata din tabia) sau turnata din fonta sau otel si fixat
pe arborele 3. Arborele se sprijina in lagarele radiale de
capat 4 si5 si in lagarul intermediar 6. La transportoarele man,
arborele se executa din mai multe bucati legate prin mansoane cu
filet, sau asamblate pe con, cu asigurari severe contra desfacerii.

A
ctio
nar
ea

melcului se face prin angrenajul conic 7 si transmisie prin curele

de la motorul electric8, obtinandu-se la axul melcului turatii de
20250rot/min.

Lagarele arborelui sunt lagare de alunecare echipate cu bucse

din material antifrictiune sau fonta nodulara.

Alimentarea transportorului se face cu dozatoare

(alimentateare) prin palnia 9. Daca acestea lipsesc si
transportorul este alimentat direct din siloz, o portiune din capatui
melcului transporter are diametrul sau pasul mai mic pentru a se
evita infundarea transportorului. Descarcarea se face prin
palnia 10 sau prin debordarea peste marginea jgheabului, daca
transportorul este de constructie deschisa. Uniformizarea miscarii
de rotate a melcului se realizeaza cu ajutorul unui volant 12.
 Materialul de granulatie mica sau sub forma de pasta este
impins de-a lungul jgheabului de catre elicea fixata pe
arborele 3 actionat de motorul electric 8, prin intermediul unui
reductor 11 (sau curele trapezoidale) si roti dintate 7. Alimentarea
cu material se face prin palnia 9, iar evacuarea se face pe la
capatui opus-prin palnia de descarcare 10.

Materialele pentru executia transportorului elicoidal sunt: tabla

de otel pentru jgheab si elice, teava sau laminate de otel de
sectiune circulara sau patrata pentru arborele elicei. in figura.4
sunt indicate cateva tipuri constructive ale elicei transportoare.

In functie de lungimea transportorului, atat cuva cat si arborele si

elicea se executa dintr-o singura bucla sau mai multe, care se
asambleaza intre ele prin sudura sau flanse.

Transportul materialului se poate face in plan orizontal sau

inclinat (pana la 20), pe distante relativ mici de 30.. .40 m.

Aceste transportoare prezinta avantajul unei constructii simple,

deservite usoara si sigura, pot fi inchise etans evitandu-se
pierderile de material si impurificarea atmosferei.

Ca dezavantaj se mentioneaza consumul mare de energie

datorita frecarilor interioare dintre elice, material si jgheab. Se
uzeaza rapid jgheabul si elicea, iar materialul se marunteste.
 Este o solutie simpla si rentabila pentru transportul cerealelor si al materialului tocat.
Constructia poate fi extinsa arbitrar pana la 30m lungime. Transportoarele pot fi
operate in diferinte unghiuri si directii. Datorita numeroaselor accesorii, utilizarea lor
este multipla. Reprezinta solutia ideala pentru incarcarea si descarcarea cerealelor,
transmiterea mai departe a materialului la agregatele de macinare-amestecare si
incarcarea utilajelor de semanat. Sunt realizate din subansamble galvanizate la cald,
de aceea au o durata de viata crescuta.

In functie de utilizare, snecurile se livreaza cu capatul deschis sau adaptat pentru

faina sau cosuri astfel incat pot fi folosite pe scara larga. Ele sunt echipate cu
motoare cu curea sau cu moto-reductor. Actionarea prin moto-reductor poate reduce
capacitatea de transport. Incarcarea si descarcarea pe tronsonul intermediar este
asigurata de o trapa actionata manual. De exemplu, prin folosirea gurii de descarcare
pe tronsonul intermediar exista posibilitatea incarcarii de saci in paralel cu umplerea
rezervorului de stocare a marfii finite. Axul cu spira este sustinut la capetele
tronsoanelor cu lagar si rulmenti antifrictiune pentru o functionare indelungata si, in
cazuri speciale, si cu un lagar intermediar. In cazuri speciale, transportoarele sunt
echipate cu spira fara ax central.

Snecurile pot fi atat tubulare cat si in cuva (cu covata), pretabile pentru materiale
pulverulente (fainuri).

AVANTAJE SI BENEFICII
rentabil
multiple utilizari
mai multe diametre si performante
extinderi disponibile in functie de necesitatile clientului
la cerere, gura de incarcare si descarcare intermediare
actionare a motorului cu curea sau cu moto-reductor
realizat din tabla galvanizata la cald

Valorile performantei sunt valabile pentru orz curat cu o umiditate de 15%. La o

umiditate de 21% performanta scade cu 25%. Performanta depinde pe de o parte de
marimea, nivelul de corpuri straine si umiditatea cerealelor precum si de unghiul de
incarcare la care functioneaza utilajul. Daca utilajul transporta material tocat, se va
monta o curea speciala.

Modele disponibile
Diametru 100 mm, lungimi cuprinse intre 1m si 12m, motoare disponibile 1,5 kw, 2,2
kw si 3 kw
Diametru 150 mm, lungimi cuprinse intre 1m si 12m, motoare disponibile 2,2 kw, 4 kw
si 5,5 kw
Diametru 200 mm, lungimi cuprinse intre 1m si 12m, motoare disponibile 3 kw, 5,5 kw
si 7,5 kw
Diametru 250 mm, lungimi cuprinse intre 1m si 12m, motoare disponibile 4 kw, 5,5 kw
si 7,5 kw

Snec mobil FERMIER

pentru detalii click aici

 Snec rotativ-extraCapacitati de transport (densitate produs 0,67 t/m3)ctor
pentru detalii click aici

TRANSPORTOARE MELCATE - SNECURI MOBILE

Snecul reprezinta solutie simpla si rentabila pentru transportul cerealelor si al
materialului tocat. Constructia poate fi extinsa arbitrar pana la 15 m lungime.
Transportoarele melcate pot fi operate in diferinte unghiuri si directii. Datorita
numeroaselor accesorii, utilizarea lor este multipla. Reprezinta solutia ideala pentru
incarcarea si descarcarea cerealelor, transmiterea mai departe a materialului la
agregatele de macinare-amestecare si incarcarea utilajelor de semanat. Sunt
realizate din subansamble galvanizate la cald, de aceea au o durata de viata crescuta.
Snecurile mobile din gama FERMIER au ca principal avantaj, posibilitatea relocarii
cu usurinta, astfel incat sa fie versatil si flexibil, reprezentand o solutie ideala pentru
incarcarea si descarcarea camionelor, incarcarea halelor si relocarea cerealelor
depozitate in functie de cerintele fiecarei aplicatii.
Cadrul mobil cu roti poate fi cationat atat manual cat si cu troliu specializat, astfel ca
in functie de inaltimea de descarcare, snecul poate fi adaptat corespunzator.

AVANTAJE SI BENEFICII
Rentabil;
multiple utilizari;
mai multe diametre si performante;
extinderi disponibile in functie de necesitatile clientului;
la cerere, guri de incarcare si descarcare intermediare;
actionare a motorului cu curea sau cu moto-reductor;
realizat din tabla galvanizata la cald.

Valorile performantei sunt valabile pentru orz curat cu o umiditate de 15%. La o

umiditate de 21% performanta scade cu 25%. Performanta depinde pe de o parte de
marimea, nivelul de corpuri straine si umiditatea cerealelor precum si de unghiul de
incarcare la care functioneaza utilajul. Daca utilajul transporta material tocat, se va
monta o curea speciala.
Modele disponibile
Diametru 100 mm, lungimi cuprinse intre 1m si 12m, motoare disponibile 1,5 kw, 2,2
kw si 3 kw
Diametru 150 mm, lungimi cuprinse intre 1m si 12m, motoare disponibile 2,2 kw, 4 kw
si 5,5 kw
Diametru 200 mm, lungimi cuprinse intre 1m si 12m, motoare disponibile 3 kw, 5,5 kw
si 7,5 kw
Diametru 250 mm, lungimi cuprinse intre 1m si 12m, motoare disponibile 4 kw, 5,5 kw
si 7,5 kw

Capacitati de transport (densitate produs 0,67 t/m3)

Destinat golirii conului rezidual de cereale din siloz.

 Snecurile rotative extractoare sunt utilizate pentru golirea conului rezidual in partea
interioara a silozurilor cu fund plat.

Acestea sunt construite in conformitate cu Directiva 2006/42 / CE privind

echipamentele tehnice si la cererea pot fi fabricate pentru a fi utilizate si zone cu
potential exploziv conform directivei 94/9 / CE.

In silozuri cu fund plat, descarcarea produsului se realizeaza in diferite stadii, in

primul rnd, cea mai mare parte a produsului este descarcat gravitational prin
orificiul central, pe de alta parte sunt utilizate cele laterale pornind de la cel mai
apropiat de cel central.

O data ce aceasta a doua etapa este finalizata, pe partea interioara a silozului,

produsul care nu a putut fi descarcat prin intermediul gravitatiei, formeaza conul
rezidual.

Snecul fix extractor prin rotire permite indepartarea conului rezidual, prin
transportarea materialului de pe laturi inspre partea centrala, fara interventia

operatorilor in interiorul silozului.

Golirea este garantata prin rotirea bratului, respectiv miscarea in jurul axei, condus
de roata motoare pozitionata in extremitatea libera. Ambreiaj montat la roata
motoare, permite miscarea numai daca snecul, este descarcat de cerealele care il
obstructionau anterior.

Principalele componente sunt:

Grup motorizat central cu baza din otel zincat si cu opritoare cu protectii mobile
pentru controlul organelor de transmisie;
Transmisie prin curea dintata cu roti aferente de transmisie;
Spirala din oel cu pas fix;
Grinzi sustinere de rigiditate mare;
Placa turnanta de rotire si sustinere a grinzii;
Roata de avansare cu palate cu reductor pe surub fara margini, ambreiaj cu reglare
manuala;
A doua eventuala roata cu palete conectata printr-un cuplaj cardanic la prima
(optional);
Microintrerupator de siguranta la accesul in silozuri pentru oprirea automata a
extractorului in caz de deschidere.
Descriere

Transportatoarele i alimentatoarele elicoidale TU sunt fabricate din oel carbon, cu un

finisaj corespunztor al suprafeei. Sunt alctuite dintr-un tub echipat cu cel puin o gura
de admisie i de evacuare, o flan sudat la ambele capete ale tubului, o spira sudat
pe o eav central, cu o buc de cuplare la ambele capete, dou lagre de reazem de
capt cu garnituri de etanare auto-reglabile, cteva lagre intermediare de suspendare
n funcie de lungimea total a transportorului elicoidal. n plus, transportoarele
elicoidale tubulare TU sunt echipate cu un motoreductor adaptat aplicaiei.
Transportoarele tubulare elicoidale TU sunt disponibile doar n versiune pentru condiii
medii de lucru.
Transportoarele elicoidale TU sunt disponibile cu certificat ATEX, zona 22.

Principiu de funcionare

Transportorul i alimentatorul tubular elicoidal TU modular este extrem de versatil i

ofer o diversitate de soluii standard pentru manipularea materialelor pulverulente sau
granulare. Sunt disponibile diferite modele de transportoare sau alimentatoare, n
 funcie de caracteristicile materialului, n aplicaii precum: producia de beton (ciment,
cenu zburtoare, material de umplere, fum de silice), materiale de construcie
preamestecate (ipsos uscat, nisip, ciment, aditivi), prelucrarea sticlei (carbonat de
calciu, carbonat de sodiu, nisip etc.), turntorii (nisip, bentonit) i multe altele.

Caracteristici tehnice

o 7 diametre exterioare ale tubului

o Tub exterior cu flane de capt sudate, o gura de admisie, o gura de evacuare, gur de
inspecie sub gura de admisie i fiecare suport intermediar

o Spira sudat pe eava central

o Acoperire cu pulberi

o Lagre de reazem de capt, cu etanare a arborelui auto-reglabil

o Cuplaje pentru arbore canelate

o Ochi de ridicare pe fiecare seciune de tub

o Diverse tipuri de spira

o Design i dimensiuni compacte

o Numr redus de componente i piese de schimb

o Sunt disponibile versiuni care nu necesit ntreinere

Avantaje

o Diametru mic, eficien sporit, viteze mari de trecere a materialului

o Design-ul modular ofer o mare varietate de opiuni adecvate n numeroase aplicaii

o Instalare facil

o Durabilitate

o Raport optim preperforman

Opiuni

o Unitate de acionare compact cu transmisie direct

o Opiuni de acionare: direct, cu sau fr transmisie prin cuplaj semi-elastic, transmisie

cu lan, transmisie prin curea

o Viteze de acionare variabile

o Guri de admisie/evacuare cu margini rsfrnte sau cu flane sudate

o La cerere: diferite tipuri de lagre de reazem de capt, etanri de arbore, lagre
intermediare de suspendare, design-uri de spira (melc)

TRANSPORTOARELE I ALIMENTATOARELE ELICOIDALE TU SUNT DISPONIBILE CU

CERTIFICAT ATEX, ZONA 22.
