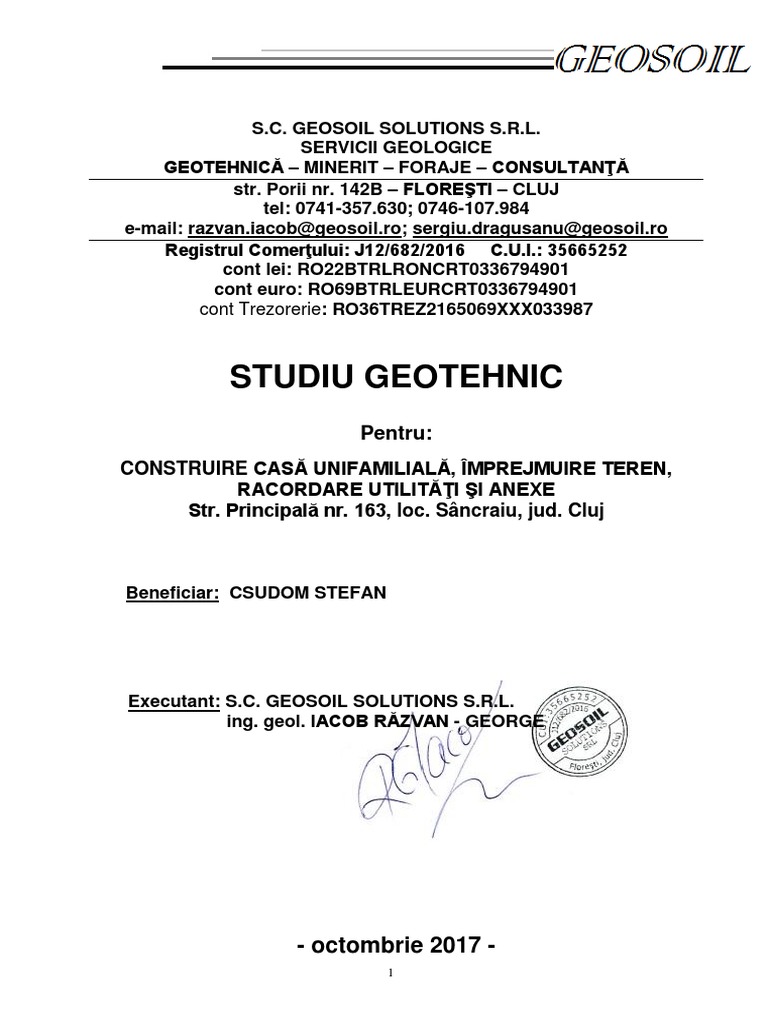

S.C. GEOSOIL SOLUTIONS S.R.L.

SERVICII GEOLOGICE
GEOTEHNICĂ – MINERIT – FORAJE – CONSULTANŢĂ
str. Porii nr. 142B – FLOREŞTI – CLUJ
tel: 0741-357.630; 0746-107.984
e-mail: razvan.iacob@geosoil.ro; sergiu.dragusanu@geosoil.ro
Registrul Comerţului: J12/682/2016 C.U.I.: 35665252
cont lei: RO22BTRLRONCRT0336794901
cont euro: RO69BTRLEURCRT0336794901
cont Trezorerie: RO36TREZ2165069XXX033987

STUDIU GEOTEHNIC
Pentru:
CONSTRUIRE CASĂ UNIFAMILIALĂ, ÎMPREJMUIRE TEREN,
RACORDARE UTILITĂŢI ŞI ANEXE
Str. Principală nr. 163, loc. Sâncraiu, jud. Cluj

Beneficiar: CSUDOM STEFAN

Executant: S.C. GEOSOIL SOLUTIONS S.R.L.

ing. geol. IACOB RĂZVAN - GEORGE

- octombrie 2017 -
1
 BORDEROU DE PIESE SCRISE

Nr.
Denumirea piesei pag.
crt.
1 CAP. 1 INTRODUCERE 3
1.1. Scopul lucrării, linia de cercetare 3
1.2. Geologia şi geomorfologia zonei 4
2 CAP. 2. ELEMENTE DE PROIECTARE 6
2.1. Caracterizarea geotehnică a amplasamentului 6
2.2. Calculul terenului de fundare 7
3 CAP. 3. CONCLUZII ŞI RECOMANDĂRI 8

ANEXE TEXT

Fişă sintetică pentru forajul F1;

Raport de ȋncercare (probă sol) 2020 /18.10.2017;

ANEXE DESENATE

1. Plan de amplasament și delimitare a imobilului, scara 1 : 1000;

2. Coloană litologică pentru forajul F1.

Informaţiile din această lucrare sunt proprietatea SC

GEOSOIL SOLUTIONS SRL. Copierea, reproducerea sau
utilizarea lor fără acordul SC GEOSOIL SOLUTIONS SRL
este interzisă şi atrage după sine sancţiunile legale în
vigoare. Informaţiile sunt valide numai însoţite de
ştampila originală şi semnătura autorizată.

2
 MEMORIU TEHNIC
CAP.1 INTRODUCERE

1.1. Scopul lucrării. Metodologia de cercetare

În vederea proiectării şi construirii unei locuinţe unifamiliale,
împrejmuire teren, racordare utilităţi şi anexe în strada Principală nr. 163,
localitatea Sâncraiu, judeţul Cluj s-a solicitat investigarea geotehnică a
amplasamentului ales şi elaborarea unui studiu geotehnic care să vizeze
următoarele aspecte:
 stratigrafia terenului pe amplasament;
 caracteristicile fizico – mecanice ale stratelor;
 adâncimea şi sistemul de fundare recomandat;
 regimul hidrogeologic al zonei;
 capacitatea portantă a terenului la cota de fundare;
 ȋncadrarea seismică a zonei
etc.
Toate fazele de lucru ale investigaţiilor - lucrări de teren, analize de
laborator, interpretarea şi prelucrarea datelor, efectuarea calculelor de
portanţă – s-au derulat în conformitate cu prescripţiile standardelor şi
normativelor în vigoare, prin respectarea reglementării tehnice « Normativ
privind documentaţiile geotehnice pentru construcţii », indicativ NP
074-2014.
Explorarea în adâncime a terenului s-a făcut cu un foraj geotehnic în
sistem uscat, amplasat conform planului de situaţie anexat. Investigaţiile
geotehnice s-au făcut pe intervalul de adâncime 0,00 – 6,00 m. Apa
subterană nu a fost interceptată.
Din lucrările de explorare s-au prelevat probe geotehnice pentru
executarea analizelor şi ȋncercărilor de laborator specifice. Coloana
litologică identificată şi rezultatele investigaţiilor de laborator sunt prezentate
în cadrul fişei sintetice anexate.

3
 1.2. Geologia şi geomorfologia zonei

Din punct de vedere geologic perimetrul aparţine unităţii structurale

Depresiunea Transilvaniei, având în fundament şisturi cristaline
metamorfice şi depozite sedimentare pană la Cretacicul superior
(Senonian), care suportă succesiunea stratigrafică a depresiunii propriu-
zise, în cadrul căreia se delimitează depozite de vârstă paleogenă şi
neogenă.
Depresiunea Transilvaniei s-a individualizat şi a evoluat ca atare
începând din Paleogen care, datorită unor oscilaţii ale subasmentului, se
caracterizează prin alternarea pe verticală a depozitelor de facies
continental lacustru cu depozite de facies marin.
O a doua etapă a evoluţiei Depresiunii Transilvaniei începe cu
Badenianul salifer (Neogen), când întregul teritoriu transilvan devine zonă
submersă, colmatarea ei realizându-se în Pliocen, după care depresiunea
evoluează mai departe ca uscat supus acţiunii agenţilor externi.
Această structură geologică este mascată, în cea mai mare parte, de
formaţiunile cuaternare recente, care în sectorul investigat sunt reprezentate
prin depozitele de prafuri nisipoase şi nisipos-argiloase.
Din punct de vedere geomorfologic, perimetrul aparţine unităţii
morfologice Campia Transilvaniei, subunităţii Câmpia Someşană.

4
Încadrarea regională a perimetrului cercetat

Hartă geologică – extras din Foaia 9 Şimleul Silvaniei sc. 1:200000

5
 CAP. 2 ELEMENTE DE PROIECTARE

2.1. Caracterizarea geotehnică a amplasamentului

Investigaţiile de teren şi de laborator au evidenţiat o uniformitate

litologică în zona amplasamentului, caracterizată prin dezvoltarea areală
mare a argilelor nisipoase şi a nisipurilor prăfoase.

Formaţiunile litologice prezintă următoarele caracteristici geotehnice:

Umplutură (0,00 – 0,70 m) constituită din nisip prăfos cu pietriş şi

elemente de bolovăniş;
Argilă nisipoasă galben-cafenie (0,70 – 4,10 m) (E=26000 kPa –
compresibilitate redusă);

Valoare Clasificarea şi identificarea

Nr. Denumire analiză
determinată pământurilor
1. Umiditate naturală W (%) 13.10
3
2. Greutate volumică aparentă γ (kN/m ) 19.17
3
3. Greutate specifică absolută γs (kN/m ) 26.68
Granulozitate %
- argilă d<0.002 mm 17.08
- praf 0.002<d<0.0063 mm 25.70
4. - nisip 0.0063<d<2 mm 57.22
- pietriş 2<d<63 mm
- grad de neuniformitate Un=d60/d10 0.00
-
Plasticitate
plasticitate mijlocie
- indice de plasticitate Ip 18.89
- indice de consistenţă Ic 1.37 tare
5. - limita inferioară de plasticitate Wp % 20.03
- limita superioară de plasticitate WL %
38.92
- indicele de lichiditate IL
-
6. Umflare liberă UL % 70 puţin activă
7. Conţinut de humus (%) -
3
8. Greutatea volumică uscată γd (kN/m ) 16.95
9. Porozitate n (%) 36
10. Indicele porilor e 0.57
11. Grad de umiditate Sr (%) 0.61 umedă
12. Unghiul de frecare φ (grade) -
13. Coeziunea c (kPa) -

Nisip prăfos de îndesare medie galben-roşiatic (4,10 – 6,00 m).

6
2.2. Calculul terenului de fundare.

Terenurile existente pe amplasamentul cercetat, conform STAS

3300/2–85 și Normativ privind documentaţiile geotehnice pentru construcţii,
indicativ NP 074-2014, se încadrează astfel:

- pământuri fine cu plasticitate medie (10%<Ip<20%): nisipuri

argiloase, prafuri nisipoase-argiloase, având e < 1,0 şi Ic >= 0,75, în
condiţiile unei stratificaţii practic uniforme şi orizontale.
Pentru stratul de argilă nisipoasă galben-cafenie, tare, de plasticitate
mijlocie, puţin activă şi umedă (0,70 – 4,10 m), pentru care se indică
următoarea valoare a presiunii convenţionale de bază: pconv = 260 kPa –
terenuri bune de fundare.

Caracteristicile geotehnice ale terenurilor permit estimarea portanţei

acestora pe baza presiunii convenţionale de calcul (de bază) – pconv,
conform STAS 3.300/2 – 85, Anexa B, în felul următor:

Valorile indicate pentru presiunea convențională de bază corespund

pentru fundaţii având lăţimea tălpii B = 1,00 m şi adâncimea de fundare faţă
de nivelul terenului sistematizat Df = 2,00 m.

Pentru alte lăţimi ale tălpii fundaţiei sau alte adâncimi de fundare
presiunea convenţională se recalculează conform STAS 3.300/2-85, Anexa
B, cu relaţia: pconv = pconv + CB + CD kPa, în care:
pconv - valoarea de bază a presiunii convenţionale pe teren (kPa);
CB - corecţie de lăţime (kPa);
CD - corecţie de adâncime (kPa)

7
 CAP.3 CONCLUZII ŞI RECOMANDĂRI

Studiul geotehnic oferă elementele necesare proiectării şi executării

construcţiei pe amplasamentul ales.
Morfologia terenului nu poate creea condiţii de declanşare a unor
procese de modelare a suprafeţei care să pericliteze siguranţa în exploatare
a construcţiei; dacă se va recurge la săpături în zona de versant a terenului
investigat – se recomandă dimensionarea şi construirea unui zid de sprijin la
limita taluzului creat (la limita cu strada).
Apa subterană nu a fost interceptată în forajul executat; în aceste
condiţii nu sunt necesare lucrări de epuisment la executarea săpăturilor.

Din punct de vedere al intensităţii seismice, amplasamentul investigat

se situează în macrozona seismică de calcul “6”, caracterizată prin mişcări
seismice cu intensitate redusă, cu valoarea de vârf a acceleraţiei ag = 0,10
şi perioada de colţ Tc = 0,7 s.
Coeficientul de amplificare se va calcula funcţie de perioadele oscila-
ţiilor proprii – Tr – ale construcţiei şi perioada de colţ – Tc.
Construcţia se poate realiza în condiţii de stabilitate asigurată şi cu
posibilităţi de exploatare normală, pentru care se impune respectarea urmă-
toarelor recomandări:
- se va respecta condiţia p ef  p conv;
- adâncimea minimă de fundare (Df min. = 1,10 m) este impusă de
adâncimea maximă de îngheţ, care în zonă este de 0,80 – 0,90 m, conform
STAS 6054 – 77;
- se va asigura amenajarea terenului în jurul clădirii pentru a se
împiedica infiltrarea apelor meteorice la talpa fundaţiilor, cu consecinţe
nefavorabile asupra caracteristicilor de rezistenţă ale terenului de fundare.

NOTA: Cu ocazia lucrărilor de săpături pentru fundaţii şi anume

imediat înainte de turnarea betonului în fundaţii se va chema
proiectantul geotehnician pe şantier pentru verificarea cotei de
fundare, natura terenului şi avizarea turnării betonului în fundaţii. Se
interzice în mod categoric turnarea betonului în fundaţii fără avizul
proiectantului geotehnician. Prezenta notă se va trece pe planul de
fundaţii şi se va respecta în mod obligatoriu.

8
 În conformitate cu HG 766/1997, Anexa 2, construcţia care se va
realiza pe amplasament se încadrează în categoria construcţiilor de
importanţă normală.
În privinţa vecinătăţilor, respectiv a modului în care realizarea
excavaţiilor şi a lucrărilor de infrastructură aferente construcţiei care se
proiectează poate afecta construcţiile sau reţelele subterane aflate în
vecinătate, se menţionează faptul că: nu există riscul degradării unor
construcţii sau reţele învecinate.
Luând în considerare condiţiile de teren, apa subterană, categoria de
importanţă a construcţiei şi vecinătăţile, amplasamentul investigat se
încadrează în următoarea categorie geotehnică:

Factori avuţi ȋn vedere Descriere Punctaj

Condiţii de teren Teren bun 2
Apă subterană Fără epuismente 1
Clasificarea construcţiei după
Normală 3
categoria de importanţă
Vecinătăţi Fără riscuri 1
Zona seismică “6”, cu ag = 0,10 0
Categoria geotehnică Risc geotehnic scăzut Punctaj 7

Ȋntocmit,
inginer geolog IACOB Răzvan-George

9
10
S.C. SoilTesting S.R.L. Laborator de analize si incercari in constructii – Grad II
Autorizaţie nr. 3150/19.05.16
Str. Donath, nr. 114, 4009001 Cluj-Napoca, Tel. 0758655552
E-mail: ali_soiltesting@yahoo.com
RO21BTRLRONCRT0V40708501
O.R.C. J 12/1478/2007 Cod de înregistrare în scopuri TVA: RO21457430

Atestări:
A.N.C.F.D. – Agregate naturale pentru studii de CF şi drumuri
G.T.F. – Geotehnică şi teren de fundare
M.B.M. – Materiale pentru betoane şi mortare

Raport de încercare nr. 2020/18.10.2017

Beneficiar: Csudom Stefan

Locaţie: Sâncraiu, Judetul Cluj
Foraj: F1
Adâncimea: 1.50 m
Nr probei: P1
Nr. Comandă: 577
Denumirea probei (conform SR EN 14 688-2:2005) : Argila nisipoasa
Data prelevării probelor: 05 octombrie 2017
Data recepţiei probelor: 06 octombrie 2017
Perioada încercărilor: 06 octombrie 2017- 13 octombrie 2017
Prelevator probă: SC GEOSOIL SOLUTIONS SRL

Nr. Denumire analiză Valoare STAS Procedura

determinată
1. Umiditate naturală W (%) 13.10 1913/1-82 P.S.-FMP-15
3
2. Greutate volumică aparentă γ (kN/m ) 19.17 1913/3-76 P.S.-FMP-22
3
3. Greutate specifică absolută γs (kN/m ) 26.68 1913/2-76 P.S.-FMP-21
4. Granulozitate % 1913/5-85 P.S.-FMP-16
- argilă d<0.002 mm 17.08
- praf 0.002<d<0.0063 mm 25.70
- nisip 0.0063<d<2 mm 57.22
- pietriş 2<d<63 mm 0.00
- grad de neuniformitate Un=d60/d10 -
5. Plasticitate 1913/4-86 P.S.-FMP-23
- indice de plasticitate Ip 18.89
- indice de consistenţă Ic 1.37
- limita inferioară de plasticitate Wp % 20.03
- limita superioară de plasticitate WL % 38.92
- indicele de lichiditate IL -
6. Umflare liberă UL % 70 1913/12-88 P.S.-FMP-26
7. Conţinut de humus (%) - 7107/1-76
3
8. Greutatea volumică uscată γd (kN/m ) 16.95 1913/3-76 P.S.-FMP28
9. Porozitate n (%) 36 1913/3-76 P.S.-FMP28
10. Indicele porilor e 0.57 1913/3-76 P.S.-FMP28
11. Grad de umiditate Sr (%) 0.61 1913/1-82 P.S.-FMP28
12. Unghiul de frecare φ (grade) - 3300/1/85 P.S.-FMP27
13. Coeziunea c (kPa) - 3300/1-85 P.S.-FMP27

Inginer Ali Ghbech
