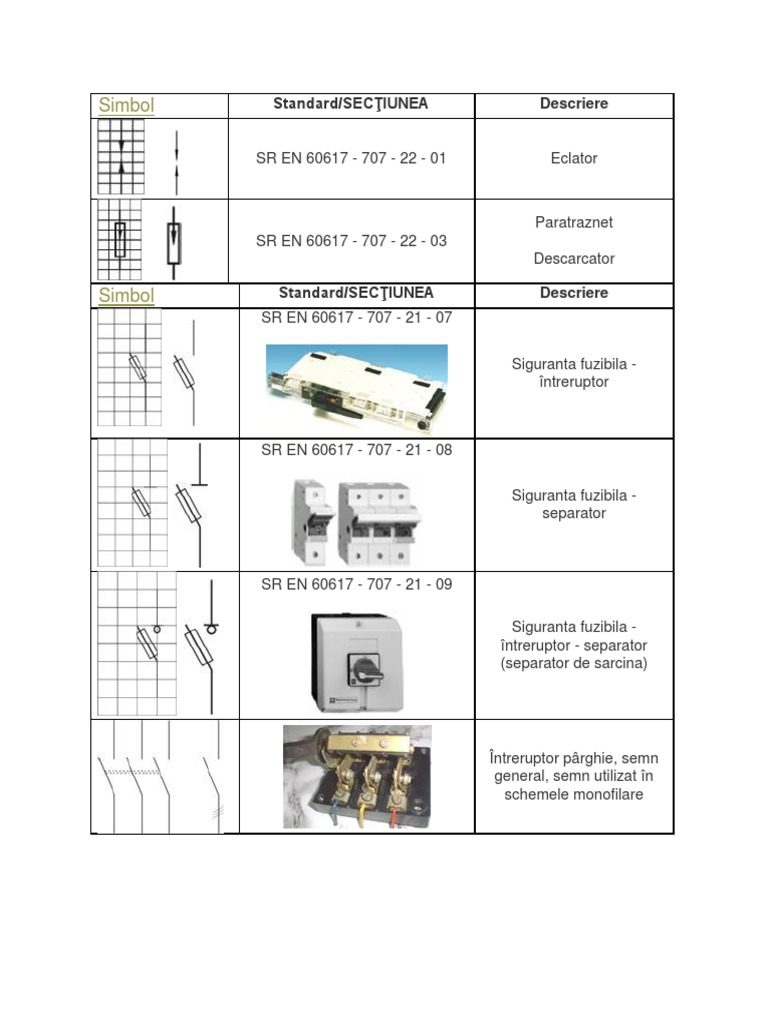

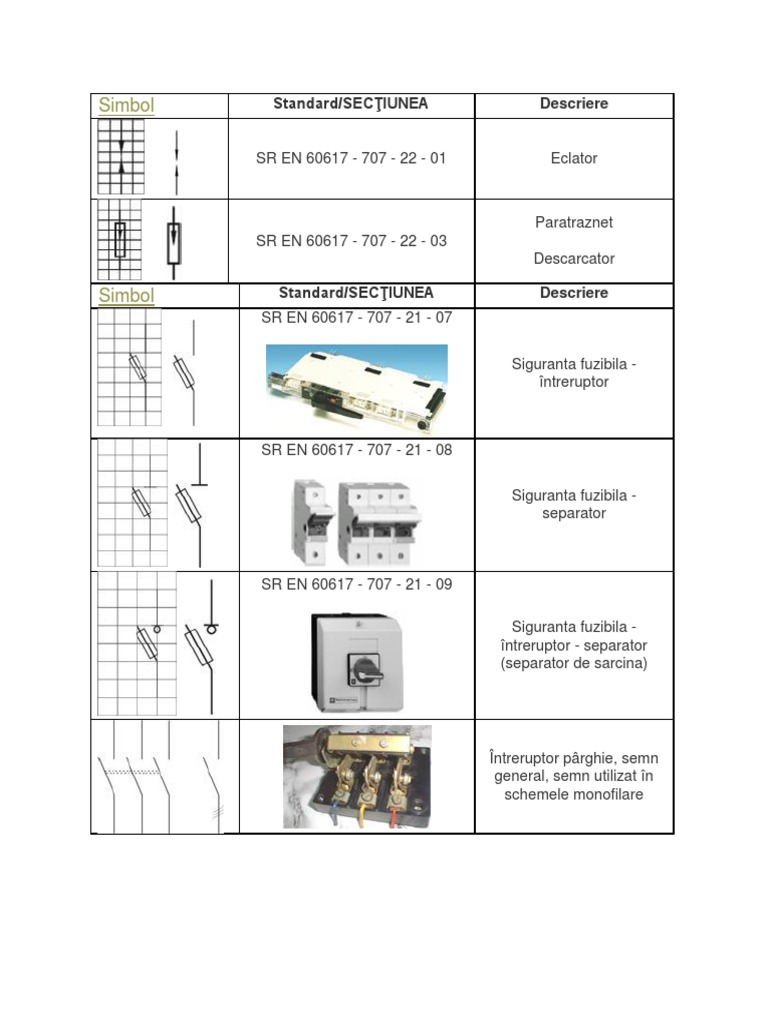

Simbol Standard/SECŢIUNEA Descriere

SR EN 60617 - 707 - 22 - 01 Eclator

Paratraznet
SR EN 60617 - 707 - 22 - 03
Descarcator

Simbol Standard/SECŢIUNEA Descriere

SR EN 60617 - 707 - 21 - 07

Siguranta fuzibila -
întreruptor

SR EN 60617 - 707 - 21 - 08

Siguranta fuzibila -
separator

SR EN 60617 - 707 - 21 - 09

Siguranta fuzibila -
întreruptor - separator
(separator de sarcina)

Întreruptor pârghie, semn

general, semn utilizat în
schemele monofilare
 SR EN 60617 - 707 - 21 - 01
SR EN 60617 - 707 - 15 - 01
SR EN 60617 - 707 - 15 - 21
SR EN 60617 - 707 - 09 - 03
SR EN 60617 - 707 - 15 - 08
SR EN 60617 - 707 - 15 - 09
Siguranta fuzibila, semn
general
Bobina de releu, simbol
general
Dispozitiv de comanda,
simbol general
Dispozitiv de comanda al
unui releu termic
Contact normal închis al
unui releu termic (contact
activat prin efect termic).
Întreruptor - separator,
separator de sarcina
Întreruptor - separator
(separator de sarcina) cu
deschidere automata
provocata de un releu de
masura sau un declansator
încorporat
 SR EN 60617 - 707 - 13 - 02
Contactor

Contact principal de
închidere al unui contactor

(Contact deschis în pozitia

neactivata)

SR EN 60617 - 707 - 13 - 03

Contactor cu declansare
automata provocata printr-
un releu de masura
încorporat

SR EN 60617 - 707 - 13 - 05

Întreruptor de putere

Disjunctor

Simbol Standard/SECŢIUNEA Descriere

SR EN 60617 - 707 - 07 - 01

Întreruptor cu comanda
manuala, simbol general
 SR EN 60617 - 707 - 07 - 02
Întreruptor cu buton de
apasare care contine
contact de închidere
(deschidere) si cu revenire
automata
SR EN 60617 - 707 - 05 - 01(03)

Contact de închidere
temporizat când dispozitivul
care contine contactul este
activat (cu temporizare la
închidere-deschidere)

SR EN 60617-707 - 05 - 02 (04)

Contact de închidere
temporizat când dispozitivul
care contine contactul nu
mai este activat (cu
temporizare la închidere)

SR EN 60617 - 707 - 02 - 01
Contact de închidere
(contact de lucru, contact
normal deschis)

Simbol general de
întreruptor

SR EN 60617 - 707 - 02 - 03 Contact de deschidere

(contact de repaus, contact
CEI 60617 - 7 / 1999 normal închis)

Simbol Standard / SECŢIUNEA Descriere

 SR EN 60617 - 6

Masina de curent continuu

Excitatie:

a - independenta;

b - serie;

c - derivatie; d - mixta

SR EN 60617 - 6 06 - 06 / 01- 05 / Motor de curent alternativ: a - serie, monofazat; b -

cu repulsie, monofazat; c - serie, trifazat; d - asincron trifazat cu rotorul în scurtcircuit; e -
asincron cu rotorul bobinat; f - generator sincron, trifazat cu rotor în stea si neutru accesibil

SR EN 60617 - 6 13 / 01, 02, 03,04, 05, Transformatoare

SR EN 60617 /06 - 10 /15, 16 06 - 11 - 01, 02, 03, 04, 05, 06
