UI2.

ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

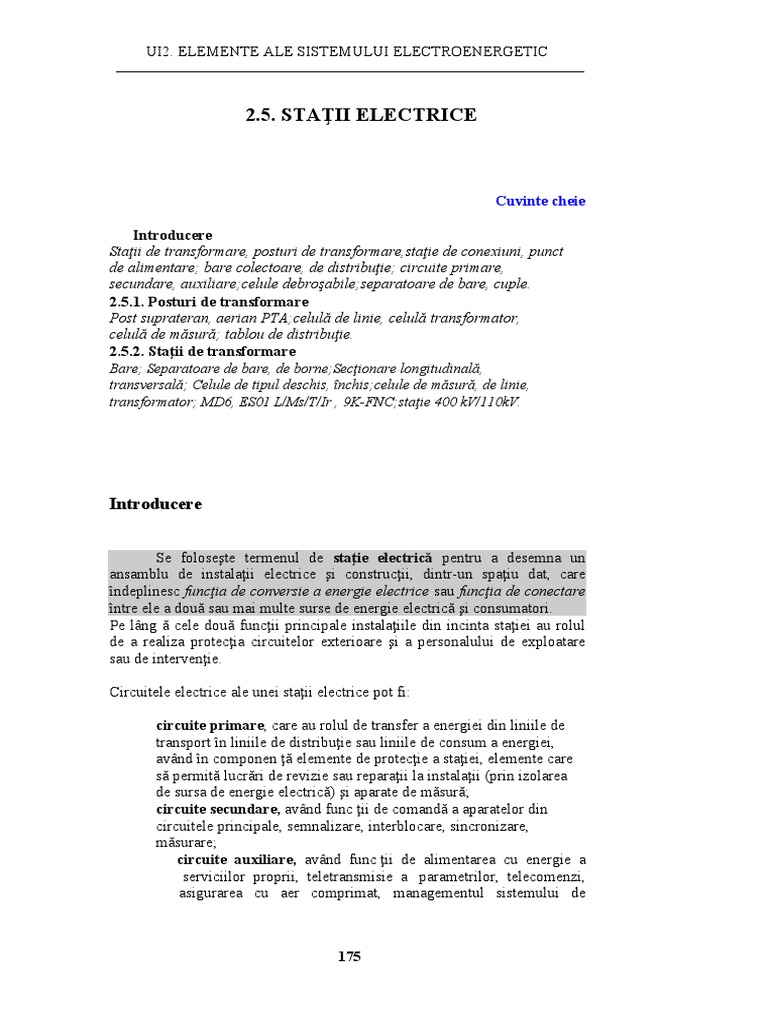

2.5. STAŢII ELECTRICE

Cuvinte cheie

Introducere
Staţii de transformare, posturi de transformare,staţie de conexiuni, punct
de alimentare; bare colectoare, de distribuţie; circuite primare,
secundare, auxiliare;celule debroşabile;separatoare de bare, cuple.
2.5.1. Posturi de transformare
Post suprateran, aerian PTA;celulă de linie, celulă transformator,
celulă de măsură; tablou de distribuţie.
2.5.2. Staţii de transformare
Bare; Separatoare de bare, de borne;Secţionare longitudinală,
transversală; Celule de tipul deschis, închis;celule de măsură, de linie,
transformator; MD6, ES01 L/Ms/T/Ir , 9K-FNC;staţie 400 kV/110kV.

Introducere

Se foloseşte termenul de staţie electrică pentru a desemna un

ansamblu de instalaţii electrice şi construcţii, dintr-un spaţiu dat, care
îndeplinesc funcţia de conversie a energie electrice sau funcţia de conectare
între ele a două sau mai multe surse de energie electrică şi consumatori.
Pe lâng ă cele două funcţii principale instalaţiile din incinta staţiei au rolul
de a realiza protecţia circuitelor exterioare şi a personalului de exploatare
sau de intervenţie.

Circuitele electrice ale unei staţii electrice pot fi:

circuite primare, care au rolul de transfer a energiei din liniile de

transport în liniile de distribuţie sau liniile de consum a energiei,
având în componen ţă elemente de protecţie a staţiei, elemente care
să permită lucrări de revizie sau reparaţii la instalaţii (prin izolarea
de sursa de energie electrică) şi aparate de măsură;
circuite secundare, având func ţii de comandă a aparatelor din
circuitele principale, semnalizare, interblocare, sincronizare,
măsurare;
circuite auxiliare, având func ţii de alimentarea cu energie a
serviciilor proprii, teletransmisie a parametrilor, telecomenzi,
asigurarea cu aer comprimat, managementul sistemului de

175
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

alimentare de rezervă (a bateriilor de acumulatoare), legarea la

pământ, protec ţia împotriva descărcărilor atmosferice.

Termenul de celulă electrică desemnează spaţiul şi totalitatea aparatelor

care aparţin unui circuit electric.
Spaţiul corespunzător unei celule electrice se delimitează faţă de altă celulă
prin:
- montarea tuturor elementelor celulei în incinte metalice (dulapuri);
- separarea cu pereţi despărţitori în clădiri;
- separarea cu plase de protecţie în clădiri sau în aer liber.

În cazul separării celulelor prin montarea aparatelor în incinte, celulele pot

fi fixe sau debroşabile.
Celulele debroşabile, sunt celule care pot fi deconectate şi
îndepărtate (cu ajutorul unui cărucior), de sursa de energie electrică. Astfel
toate componentele celulei sunt scoase din circuit, permiţând înlocuirea
comodă a aparatelor şi remedierea defectelor.

Staţiile electrice, care au rolul de conversie a energiei electrice, în

funcţie de puterea transformatorului electric şi de nivelele de tensiune, sunt
numite:
post de transformare (PT), când puterea nu depăşeşte 2.5MW,
tensiunea de intrare este de MT medie tensiune (6, 10 sau 20kV) şi
furnizează la ieşire tensiuni joase JT (pân ă la 1kV, care de cele mai
multe ori sunt de 0.23kV);
staţie de transformare (ST), în rest.

Staţiile electrice care au rolul de conectare, în funcţie de nivelele de

tensiune, sunt numite:
punct de alimentare (PA), dacă realizează conexiunea între linia de
medie tensiune MT şi intrarea mai multor posturi de transformare
(MT la JT);
staţie de conexiuni, în rest.

Pentru a realiza transferul energiei în interiorul staţii electrice se folosesc

elemente conductoare numite bare, îndeplinind funcţiile de introducere şi de
extragere sau de distribuire către aparate a energiei electrice.

Barele, sunt conductori neizolaţi de secţiune dreptunghiulară sau circulară

din aluminiu, oţel sau cupru , suficienţi de rigizi ca să nu se deformeze sub
acţiunea forţelor electrodinamice.
Bara reprezintă, de fapt, un nod de circuit electric extins în spaţiu aşa
fel ca laturile să poată fi racordate între ele printr-un mediu de rezistenţă
mică (rezistenţa electrică a barei) . Spre exemplu
Barele colectoare, sunt bare la care se leagă, prin intermediul
aparatajului de comutare, toate elementele care aduc şi extrag energia
electrică dintr-un nod.

176
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

Notă. Se consideră nod al unei reţele electrice o staţie electrică, indiferent

de tipul acesteia.
Barele de distribuţie, sunt bare prin intermediul cărora se distribuie
energia către circuitele din cadrul staţiei electrice.

În figura 2.64 sunt prezentate câteva sec ţiuni de bare.

Fig. 2.64.

Separatorul de bare (SB) are rolul de a separa o parte din circuite de

barele aflate sub tensiune (în scopul efectuării de lucrări la circuitele
separate – care nu mai sunt sub tensiune) . Astfel restul circuitelor conectate
la barele respective, nu vor fi scoase de sub tensiune.
Alteori separatorul de bare se foloseşte pentru a conecta o serie de
consumatori de la o sursă de alimentare la altă sursă de alimentare (de
energie electrică).

Cupla este un ansamblu de aparate (întrerupătoare şi separatoare)

care îndeplineşte funcţia de conectare între ele a unui sistem de două sau
mai multe bare.

Fig. 2.65.

În figura 2.65 sunt prezentate simbolurile unui a – întrerup ător, b –

separator şi elementele componente ale unei cuple c - cu nu separator, d –
cu două separatoare, e – cu dou ă separatoare şi un întrerupător.

177
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

Se practică două metode de separare a barelor: secţionare

longitudinală (figura 2.66a) şi secţionare transversală (figura 2.66b).
Cuplele vor căpăta numele de longitudinală şi respectiv transversală.
În figura 2.66 avem două bare BD1 şi BD2.
Dacă o parte din circuite sunt conectate rigid la o bară (c1 şi c2) iar restul
(c2 şi c3) la cealaltă bară, cupla longitudinală poate conecta/deconecta
barele BD1 de BD2 separând circuitele (c1, c2) de circuitele (c3, c 4), ca în
figura 2.3a. Avem o secţionare, despre care spunem că este o secţionare
rigidă, pentru că c1 nu poate fi alimentat decât din BD1 (la fel pentru c2).

Fig. 2.66.

Dacă putem cupla circuitele, pe rând, la oricare din cele dou ă bare folosind
o cuplă transversală, ca în figura 2.3b, avem o secţionare elastică.

Separatorul de borne , se foloseşte în cadrul transformatoarelor cu

trei înfăşurări secundare pentru a separa întrerupătorul de pe una din
înfăşurări fără a scoate din funcţiune consumatorii conectaţi la celelalte
două înfăşurări ale transformatorului.
Există separatoare dotate cu cuţitele de legare la pământ CLP a circuitelor
din avalul acestuia şi uneori a circuitelor din amonte.

2.5.1. Posturi de transformare

În funcţie de amplasarea postului de transformare acesta poate fi la

suprafaţa solului (post suprateran) sau în subsol (post subteran). Postul
suprateran poate fi amplasat în clădiri sau în aer liber.
Dacă postul de transformare este în aer liber el poate fi montat pe sol
sau poate fi amplasat pe unul sau doi stâlpi de transport a energiei electrice
(post de transformare aerian).

Posturi de transformare aeriene

Postul de transformare aerian PTA, are elementele separate pe

înălţimea stâlpului/stâlpilor, în partea superioară fiind amplasate

178
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

echipamentul de medie tensiune, apoi transformatorul şi, în parte de jos,

echipamentul de joasă tensiune.
În figura 2.67a este prezentat un post de transformare montat pe un stâlp de
beton. Conductorii de MT, racordaţi la stâlp pe izolatori (prev ăzuţi cu
elemente de protecţie împotriva aşezării păsărilor), sunt conectaţi la un
separator (2.67b) de tipul STEP care permite efectuarea de lucrări în
siguranţă la postul de transformare.

Fig. 2.67.

După separator se montează siguranţe fuzibile de MT (2.67c), pentru

protecţia la suprasarcină atât a liniei de JT cât şi a transformatorului (2.67d).
Protecţia la supratensiuni atmosferice este asigurată de
descărcătoare cu coarne (montate la partea superioară a stâlpului) sau cu
descărcătoare cu oxid de zinc (cum este cazul în figura 2.67), montate pe
una din laturile suportului siguranţelor fuzibile (cealaltă latură fiind formată
din 3 izolatoare). Descărcătoarele se conectează la priza de pământ a PTA.
Punctul de nul al secundarului transformatorului se conectează la o
priză de pământ , cu rezistenţa de maximum 4 W , realizând astfel nulul de
lucru a reţelei de JT. Secundarul transformatorului se conectează prin
intermediul coloanei (un tub din PVC, sub formă de cârj ă la partea
superioară, prin care se trec cablurile) la firida (cutia) de distribuţie (2.67e).
Conductorii de la ieşirea coloanei se conectează, în interiorul firidei de
distribuţie, direct sau prin intermediul unor siguranţe fuzibile cu mâner la

179
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

barele de distribuţie. Siguranţele fuzibile cu mâner, permit separarea

circuitelor de ieşire din firidă de sursa de alimentare, realizând func ţia de
întrerupător general pe JT.
Circuitele electrice din firida de distribuţie, sunt prevăzute cu siguranţe
fuzibile.
La barele de distribuţie (3 faze şi 1 nul de lucru) sunt racordate:
- circuite trifazate pentru alimentarea LEA de JT;
- un circuit trifazat sau monofazat, prevăzut cu contor de energie
electrică, pentru iluminatul stradal;
- un circuit monofazat, cu comutator, pentru o lampă de iluminarea a
incintei firidei;

Deoarece PTA sunt folosite cu precădere în mediul rural, pe lâng ă

circuitele de joasă tensiune pentru alimentarea consumatorilor casnici există
şi un circuite de alimentare a iluminatului public (stradal). Ceea ce înseamnă
că din cutia (firida) de distribuţie vor pleca 5 conductoare (3 faze, 1 fază
pentru iluminatul public şi 1 conductor de nul).
Cei 5 conductori se montează, cu izolatori şi console metalice de întindere,
pe stâlpii (de lemn sau metal) ai LEA de joasă tensiune. La fiecare 3/5 (sau
mai mulţi stâlpi) se monteaz ă un corp de iluminat stradal.

Notă. Uneori, când exist ă şi consumatori de MT sau pentru alimentarea

PTA, pe stâlpii de distribu ţie a tensiuni JT, se montează două console. Pe
consola superioară se fixează, pe izolatori cablurile liniei de medie tensiune
iar pe cealaltă consolă cele 5 cabluri ale LEA de JT.

Sistemul de comanda a iluminatului stradal, de regulă montat în cutia de

distribuţie, este format dint-un releu reglat la o valoare a luminozităţii
externe (sau un ceas) şi un contactor. Uneori comanda iluminatului stradal
este manuală.
Alimentarea consumatorilor (locuinţelor) se face prin branşament de joasă
tensiune.

Exemplu PTA, produs de SC Tekotehnic SRL ([Link])

Caracteristici tehnice

Descriere echipament Simbol Caracteristici

Separator trifazat STE2APn 24kV/400A
Soclu siguranţe fuzibile S3ED
Siguranţe fuzibile EB-24 24kV/100A
63,…,250kW
Transformator trifazat
(20/0.4kV)
Platforma transformator PT metalică
Cutie distribuţie CD-1.2(…,6) Curent max. 630A

Postul se montează pe un stâlp de beton SC15015 cu lungimea de 14

m, diametrul baza 53cm, iar diametrul vârf 32 cm.

180
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

Posturi de transformare supraterane

Principale elemente ale unui post de transformare în construcţie compactă

sunt:
· echipamentul de comutaţie si comandă de MT,
· transformatorul,
· echipamentul de comutaţie si comandă de JT ,
· echipamente de conectare (bare, cabluri, etc.).

Posturile de transformare supraterane pot fi amplasate în:

· construcţii metalice prefabricate;
· încăperi în interiorul clădirilor (spre exemplu la demisolul blocurilor)
sau construcţii separate de alte clădiri.
Spaţiul în care se află postul de transformare este delimitat de o
împrejmuire, de regulă din plasă metalică cu poartă de acces.

Posturile de transformare metalice prefabricate, pentru a fi puse în lucru,

au nevoie: de o fundaţie (anvelopă de beton) pe care să fie instalate, de un
racord la reţeaua de medie tensiune şi de un racord la reţeaua de joasă
tensiune. Pot fi realizate din 1, 2 sau 3 cabine metalice în funcţie de puterea
transformatorului.
Dacă PT are două cabine într-una din cabine se montează
echipamentul de medie tensiune iar în cealaltă se montează transformatorul
şi echipamentul de joasă tensiune (tabloul de distribuţie). În cazul folosirii a
trei cabine se separă echipamentul de medie tensiune de transformator şi de
echipamentul de joasă tensiune.
Cabinele se solidarizează una de cealaltă prin şuruburi. Fiecare cabină este
prevăzută cu uşă/uși de acces.
În figura 2.68 ([Link]) este prezentat a - aspectul
exterior al unui post de transformare prefabricat în construcţie metalică, b –
o celulă de JT şi în c – trei celule de MT.

Fig. 2.68.

181
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

Postul SIK008I (are maxim 3 celule MT, izolaţie cu SF6 sau aer şi
transformator de 630kW) are dimensiunile de gabarit 4220mm x1940mm,
înălţimea faţă de sol de 2.2m iar greutatea cabinei fără transformator este de
8500kg. Amplasarea echipamentelor în cabină este prezentată în figura 2.69.

Fig. 2.69.

În figura 2.70 este prezentată schema monofilară a celulelor de MT (de

tipul ES01). Două celule sunt de linie (+J1 şi +J2) iar cea de a treia +J3 este
celula transformator.

Fig. 2.70.

Celula ES 01-L-24-630, din figura 2.70, este o celulă de linie pentru

conectarea barelor de distribuţie ale postului la reţeaua de distribuţie a
furnizorului de energie electrică de 20kV.

182
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

Are în componenţă un separator de sarcină care poate comuta curenţi de pân

ă la 630A, prin comandă manuală sau prin comandă automată primită de la
releul maximal de curent (notat în schemă CN-A).
Separatorul de sarcină este cu CLP pe partea reţelei furnizorului. În starea
deschis a separatorului (PT fără alimentare), CLP va conecta la pământ
cablul de racordare al PT la sursa de MT.
Se constată că PT poate fi alimentat din două surse (având dou ă
celule de linie +J1 şi +J2) sau o celulă +J1 pentru alimentarea PT şi cealaltă
+J2 pentru integrarea postului de transformare într-o reţea buclată, adică este
utilizată ca ieşire a tensiunii de MT pentru alimentarea altor elemente ale
reţelei buclate.
Celula ES 01-T-24-630, din figura 2.70, dotată cu separator de
sarcină şi siguranţe fuzibile, se alimentează din barele de distribuţie de 20kV
2
primarul transformatorului, prin cabluri N2XSY 3x1x35mm .
Separatorul de sarcină, are două seturi de cuţite de legare la pământ care
conectează la pământ atât circuitele din aval de siguran ţele fuzibile cât şi pe
cele din amonte.
Înfăşurările transformatorului sunt protejate de releul termic F04.
Transformatorul este, uscat sau cu ulei, de 20/04kV la 630kW.
În figura 2.71 este prezentată schema monofilară a celulei de joasă
tensiune (tabloul general de distribuţie).

Fig. 2.71.

183
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

Postul de transformare PT pe partea de joasă tensiune are o bară de

distribuţie din care pleacă 7 linii protejate prin siguranţele fuzibile (Q1,
…,Q7). Din aceea şi bară se alimentează prin siguranţa fuzibilă Q8 o a doua
bară din care pleacă 4 linii protejate cu siguranţele fuzibile (Q9,…,Q12).
Înseamn ă că Q8 are rolul de cuplă longitudinală.
Consumatorii pot fi conectaţi/deconectaţi cu întrerupătorul Q0 (debroşabil
0.4kV/1000A) fără a afecta alimentarea circuitelor interne, a iluminatului şi
a serviciilor interne (F01, F02).
Contorul P2 măsoară energia pentru liniile Q9,…,Q12, iar contorul P1
măsoară energia preluată de toţi consumatorii pe liniile Q1,…,Q7 şi Q9,
…,Q12 . Informa ţia privind curentul din circuit ajunge la contor prin
intermediul unui transformator de curent (pentru P1 de la T1L1-T1L3
1000/5A iar pentru P2 de la T2L1-T2L3 200/5A).

2.5.2. Staţii de transformare

Staţiile de distribuţie de medie tensiune se construiesc pentru
tensiunile de intrare de 6, 10 şi 20kV.
Staţiile de distribuţie de înaltă tensiune se construiesc pentru
tensiunile de intrare de 110, 220, 400 şi 750kV.
Nota1. Staţiile de distribuţie de înaltă tensiune sunt în proprietatea
transportatorului de energie electrică.
Nota2. Staţiile de distribuţie de medie tensiune sunt în proprietatea firmelor
de distribuţie a energiei electrice. Uneori, pentru alimentarea marilor
consumatori de energie electrică, reţeaua de distribuţie conţine şi staţii de
110kV (spre exemplu în cazul racordului adânc).

Staţii de transformare de medie tensiune

În clădirea staţiei de transformare una din încăperi este destinată

staţiei de distribuţie de medie tensiune, în interiorul căreia se montează
celulele de medie tensiune.
Celulele de medie tensiune sunt prefabricate, din tablă sudată cu uşi
de acces, conţinând echipamentele aferente unui singur circuit pe ntru
transferul energiei, pentru măsură sau pentru protecţie.
Celulele pot fi fixe sau debroşabile, în funcţie de montajul aparatelor.
De regulă celulele au două compartimente separate unul pentru
echipamentul de medie tensiune (separatoare, întrerupătoare,
transformatoare de curent şi de tensiune) şi un altul pentru circuitele
secundare.
Celulele sunt de tipul deschis dacă barele de distribuţie sunt
amplasate în exteriorul cabinei metalice, la partea lor superioară, iar în cazul
montării în incintă celulele sunt de tipul închis.
Celule de tipul deschis se folosesc la staţiile de distribuţie de 20kV
cu bare de distribuţie duble (vezi figura 2.66b) iar celule de tipul închis se
folosesc la staţiile de distribuţie de 6, 10kV şi la cele de 20kV cu bare de
distribuţie simple (vezi figura 2.66a).

184
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

În staţiile de 110kV dotate cu nu singur transformator sistemul de bare este

nesecţionat, iar dacă sunt prevăzute cu două transformatoare se foloseşte o
schema cu bară simplă secţionată (vezi figura 2.66a) sau se foloseşte
sistemul cu bare de distribuţie duble şi cuplă transversală (vezi figura
2.66b).
Circuitele primare pentru celule de medie tensiune pot avea una din
schemele de principiu prezentate în figura 2.72.

BD BD BD

Sb Sb Sb
SF
SF

IA
Sa
Sb Sb Sb

a b c

Fig. 2.72.

· În variantele a şi b protecţia circuitului în caz de scurtcircuit sau

suprasarcină se face prin siguranţe fuzibile SF.
· În varianta b, se utilizează separatorul de sarcină Sa, care asigură
comutaţia circuitului şi izolează consumatorii .
· În varianta c protecţia circuitului se face cu întreruptorul automat IA,
comandat de un releu maximal de curent sau de un releu termic
(nefigurate pe schemă).
Separatorul Sb permite comutaţia liniei în gol, separând barele de distribu ţie
BD de consumatori şi conectând la p ământ consumatorii.

Notă. Pe lâng ă circuitele primare în există circuite secundare, care nu

participă direct la transferul de energie, îndeplinind funcţii de măsură,
semnalizare, control, comandă a protecţiilor şi comutării aparatelor, ş.a.

În figura 2.73 sunt prezentate a, b dimensiunile de gabarit şi c schema

electrică a celulei de linie MD6 cu separator de sarcină în hexaflorură de
sulf SF6 pentru medie tensiune (24kV la un curent de 630A), în producţie
(anul 2013) la societatea comercială Enegobit SA [[Link]].
Consumatorii sunt conectaţi pentru poziţia 1-3 şi deconectaţi de la BD şi
conectaţi la pământ pentru pozi ţia 2-3 a separatorului de sarcină. Comanda
conectării şi deconectării este furnizată de un releu maximal de curent
(nefigurat pe schemă).

185
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

Fig. 2.73.

Aceeaşi schemă este folosită şi de SC Electro Sistem SA [[Link]-

[Link]] pentru celula ES01-L-24-630.

În figura 2.74 este prezentată configuraţia celulelor de medie

tensiune cu echipament Siemens produse de SC Electro Sistem SA, astfel:
a – celula de linie ES01-L-24-630-S cu separator de sarcină Ss;
b – celula transformator ES01-T-24-630-S cu separato r de sarcină Ss şi
siguranţe fuzibile SF;
c – celula de m ăsură (cu transformator de tensiune TT) ES01-Ms-24-630-S
cu separator de sarcină Ss şi siguranţe fuzibile SF;
d – celula de m ăsură (cu transformator de curent TC) ES01-Ir-24-630-S cu
separator S şi întrerupător în vid I .

Fig. 2.74.

186
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

Echipamentele din componenţa celulei sunt pentru tensiunea maximă de

24kV la un curent de 630A. Tensiunea de încercare la 50Hz este de 28kV iar
tensiunea de încercare la impuls (1.2/50 ms ) este de 125kV pentru
echipamentul cu tensiunea nominală de 20kV.
În figura 2.75 este prezentat panoul frontal al unei celule 9K-FNC de
măsură, produsă de SC Automatica SA [[Link]].

Fig. 2.75.

Staţii de transformare de înaltă tensiune

Exemplu În cadrul paragrafului va fi prezentat un exemplu de echipare a

unei staţii de 400/110kV conform referinţei
[[Link] LEA Roman [Link] ].

Parametrii reţelei LEA de IT:

- Tensiunea nominala a reţelei - 400 kV;
- Tensiunea maximă de serviciu - 420 kV;
- Frecvenţa - 50 Hz;
- Tratarea neutrului direct la pământ;
- Curentul de scurtcircuit - 40 kA;
- Tensiunea de ţinere la impuls de trăsnet - 1425 kV maximum;
- Tensiunea de ţinere la comutaţie - 1050 kV maximum.

Tensiunile de alimentare ale circuitelor auxiliare aferente echipamentelor

primare:
- curent alternativ - 400/230 Vc.a., 50Hz;
- curent continuu - 220 Vc.c.

187
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

- tensiunea de ţinere a izolaţiei pentru circuitele auxiliare de joasă

tensiune este 3kV, 50Hz, timp de 1minut.

În figura 2.76 este prezentată staţia de transformare Bistriţa 400/110kV,

aspectul fiind similar staţiei din Ţibăneşti. Un film de prezentare a unei staţii
de 400kV se găsește la adresa [[Link] <demo> .com/s/ <demo>
.html].

Fig. 2.76.

E1. Echipamente de comutaţie primară

Echipamentul de comutaţie primară la 400kV este format din 7 celule şi

anume: o celulă LEA, 3 celule transformator, o celulă cuplă transversală şi
două celule de măsură.
Staţia de transformare este dotată cu două bare (numite bara 1, bara 2).

E1.1. Celula de LEA 400 kV, (1 bucată) echipată cu:

- Separator de linie monopolar, tip rotativ, cu deschidere verticală,
acţionate cu motor, cu 2xCLP unul spre LEA şi unul spre
întrerupător, (400 kV, 1600 A) – 3 buc ăţi;
- Întrerupător tripolar în SF6, acţionare pe fază cu resort
(400kV, 1600A, 40kA/1s) –1 bucat ă;
- Separator de bare monopolar, tip rotativ, fără CLP, acţionat cu
motor, la bara 1, montaj în diagonală (400 kV, 1600 A) – 3 buc ăţi;
- Separator de bare monopolar, tip pantograf, acţionate cu motor, cu
1xCLP spre întrerupător, la bara 2, montaj în diagonală (400 kV,
1600 A) – 3 buc ăţi;
- Transformator de curent (420 kV, 1200/1600/1/1/1/1 A) – 3 buc ăţi;
- Transformator de tensiune (400:V3/3x (0.1:V3) kV )– 3 bucăţi;
- Descărcător cu ZnO ( 336 kV, 20 kA) – 3 buc ăţi.

188
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

În figura 2.77 este prezentat momentul închiderii unui separator de linie

monopolar cu deschidere verticală, pentru linia de 400kV, din componenţa
celulei LEA (vezi mai jos 1.1). Filmul închiderii separatorului trifazat este
prezentat la adresa [[Link]/watch?v=pVDfXr-H-LY]. Se constată
că separatoarele nu se închid simultan, separatorul 2 este încă deschis în
momentul în care separatorul 1 este în faza finală de conectare (se vede
arcul electric format între cele două braţe ale separatorului).

Fig. 2.77.

E1.2. Celulă de transformator 250 MVA : 400 kV/110kV (3 bucăţi),

fiecare echipată cu:
- Întrerupător tripolar în SF6, acţionare pe fază cu resort (400 kV,
1600 A, 40 kA/1s) –1 bucat ă;
- Separator de bare monopolar, tip rotativ, (400 kV, 1600A) – 3
bucăţi;
- Separator de bare monopolar, tip pantograf, cu 1xCLP, (400 kV,
1600A) – 3 buc ăţi;
- Separator de linie monopolar, tip rotativ, cu 2xCLP, (400 kV,
1600A) – 3 buc ăţi;
- Transformator de curent (420 kV, 1200/1600/1/1/1/1 A) – 3 buc ăţi;
- Transformator de tensiune (400:V3/3x (0.1:V3) kV )– 3 bucăţi;
- Descărcător cu ZnO ( 336 kV, 20 kA) – 3 buc ăţi.

E1.3. Celulă de cuplă transversală 400 KV (1 bucată), echipată cu:

- Întrerupător tripolar în SF6, acţionare pe fază cu resort (400 kV,
1600 A, 40 kA/1s) –1 bucat ă;
- Separator de bare monopolar, tip rotativ, (400 kV, 1600 A) – 6
bucăţi;
- Cuţit de legare la pământ monopolar (CLP) al barelor colectoare (3
pentru întrerupător şi 6 pentru separatore) – 9 buc ăţi;

189
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

- Transformator de curent (420 kV, 400/ 800/5/1/1/1/1 A) – 3 buc ăţi;

Fig. 2.78.

În figura 2.78 este prezentat aspectul unui transformator de înaltă tensiune,

de fapt pentru 110/20kV.

Fig. 2.79.

În figura 2.79 este prezentat aspectul unui separator de bare monopolar, tip
rotativ în plan orizontal.

E1.4. Celula de măsură 400 kV (2 bucăţi), fiecare echipată cu:

- Separator de bare monopolar, tip pantograf, cu 1xCLP, (400kV,

190
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

1600 A) – 3 buc ăţi;

- Transformator de tensiune (400:V3/3x (0.1:V3) kV )– 3 bucăţi;

Fig. 2.80.

În figura 2.80 este prezentat aspectul unui pol pentru un separator

pentru 420kV , unde avem: 1 - braţul polului (calea de curent), 2 - izolator, 3
- sistemul de rotaţie, 4 - suportul de susţinere, 5 – dulapul cu motorul de
antrenare (de rotaţie a braţelor) şi circuitele de comandă.

Elemente de racordare a celulelor (lanţuri de izolatoare şi conductoare)

- Conductoarele barelor, racordurile la echipamente vor fi din funie
oţel-aluminiu/aliaj de aluminiu/compozit sau bare rigide (ţeavă) din
aluminiu;
- Barele colectoare vor fi realizate din conductoare rigide realizate din
ţeavă 200x6 mm, din E- AlMgSi0,5 F22, montată pe izolatori suport
la h = 12 m;
- Izolaţia supratraversărilor barelor colectoare şi a ieşirilor LEA va fi
realizată cu lanţuri de izolatoare compozit, montate în V şi având
linia de fugă corespunzătoare gradului II de poluare;
- Circuitele vor fi realizate din conductoare flexibile oţel–aluminiu
2x680/85 mm²;
- Legăturile între aparate se vor realiza din conductoare de
Al 2x450 mm²;
- Conductoarele de protecţie ale LEA vor intra în staţie pân ă la nivelul
cadrelor LEA.

Notă. În legătură cu legarea echipamentelor la pământ :

- Priza de pământ a sta ţiei de 400kV va funcţiona legată în paralel cu
priza staţiei de 110kV (rezultând o rezisten ţă mult mai mică);

191
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

- Stâlpul terminal al LEA 400 kV se va lega în dou ă locuri distincte la

priza de pământ a sta ţiei iar conductorul de protecţie la rigla staţiei;
- Echipamentele primare se vor lega la pământ (la stelajele de
susţinere) cu legături flexibile din conductor de cupru 2x70 mm²;
- Cutiile de conexiuni şi dulapurile de servicii interne se vor lega cu o
legătură flexibilă din conductor de cupru 25 mm², prevăzută la
ambele capete cu papuci de cupru;
Precizări:
Fiecare întrerupător 400kV va fi echipat cu: comutator pentru
alegerea locului de comandă (Local – Oprit – Distan ţă); structură de
susţinere (suporţi); dulap de comandă locală echipat cu butoane de acţionare
(închis-deschis), precum şi cabluri flexibile între cele 3 dispozitive de
acţionare şi dulapul de comandă; 2 circuite de declanşare pe fază; aparat de
detecţie/monitorizare scăpări de gaze (SF6).
Pentru fiecare ansamblu de 3 separatoare monopolare avem câte o
cutie de conexiuni complet echipată cu: butoane de acţionare (închis –
deschis); comutator pentru alegerea locului de comandă; relee pentru blocaj
electric.
Transformatoarele de 250MVA sunt dotate cu echipamente pentru
transmiterea semnalelor specifice.
Toate separatoarele şi cuţitele de legare la pământ de 400 kV se
acţionează cu motor.
Transformatoarele de curent şi cele de tensiune, de tip capacitiv, sunt
cu izolaţia în ulei.
Pentru fiecare ansamblu de 3 transformatoare de tensiune se va
prevedea câte o cutie de conexiuni concentratoare c omplet echipată cu
întrerupătoare automate de JT, conectori, rezistenţă de încălzire şi termostat.
Toate echipamentele primare vor fi montate pe suporţi metalici
zincaţi, de care se vor fixa şi cutiile dispozitivelor de acţionare sau
conexiuni.
Toate echipamentele primare vor avea posibilitatea de monitorizare a stării
de funcţionalitate, cu transmitere a informaţiilor la distanţă, în sistemul de
control.
Toate dispozitivele de acţionare ale echipamentelor primare de comutaţie,
inclusiv CLP-urile, vor fi telecomandate de la distanţă, atât din sistemul de
control al staţiei cât şi din EMS-SCADA de la DEC/DET.

E2. Echipamente de comutaţie secundară

E2.1. Clădire principală

Camera de comandă:
o Dulap Unitate Centrală de Comandă (UCC 1 şi 2) – 2 buc ăţi;
o Staţie Locală Operativă HMI (SLO/HMI/1 şi 2) – 2 buc
ăţi; o Staţie de Lucru Protecţii (UPP) – 1 bucat ă;
o Sistem GPS (1 şi 2) – 2 buc ăţi;
Camera de telecomunicaţii:
o Dulap gateway (pentru DEN/DET) – 2 buc
ăţi; o Echipament de telecomunicaţii - 1 bucată.

192
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

E2.2. Containere de relee - 3 bucăţi:

Container nr. 1 (C1), dimensiuni L=6, l=2.5, h=3 m - 1 bucată;
o Dulap de distribuţie secundară c.c./c.a. – 1 bucat ă;
o Dulap comandă/protecţie grupa 1/LEA Roman Nord – 1 bucat ă; o
Dulap comandă/protecţie grupa 2/LEA Roman N0rd – 1 bucat ă;
Container nr. 2 (C2)
o Dulap de distribuţie secundară c.c./c.a. – 1 bucat ă;
o Dulap comandă+PDB celulă/Trafo 250 MVA/T401 – 1 bucat ă;
o Dulap comandă/protecţie Cuplă Transversală – 1 bucat
ă; Container nr. 3 (C3)
o Dulap de distribuţie secundară c.c./c.a. – 1 bucat ă;
o Dulap comandă+PDB celulă/Trafo 250 MVA/T402 – 1 bucat ă; o
Dulap comandă+PDB celulă/Trafo 250 MVA/T403 – 1 bucat ă;
o Dulap măsură bare + PDB - Unitatea Principală Centrală 1 bucată.
Notă. Dulapurile din containere au dimensiuni L= 0.8, l=0.8, h=2.2 m.

E3. Echipamente pentru servicii interne

E3.1. Camera de servicii interne c.c.
o Dulapuri de distribuţie principală c.c. – 3 buc ăţi;
o Redresoare cu reglaj automat 3x400/230V, 50Hz/220Vcc/63
A – 3 buc ăţi.
E3.2. Camera de servicii interne c.a.
o Dulapuri de distribuţie principală c.a. – 5 buc
ăţi. E3.3. Camera bateriilor de acumulatoare
o Baterie acumulatoare cu gel 220 V c.c., 300 Ah – 2 bucăţi.
E3.4. Post transformare prefabricat 20/0,4 kV
o Transformator cu izolaţie uscată 20/0,4 kV/160 kVA - 1
bucată;
o Celulă LEA 20 kV cu separator şi CLP - 2 bucăţi;
o Celulă trafo cu separator de sarcină şi siguranţe fuzibile - 1
bucată;
o Tablou electric 3x400/230 V, 50 Hz, 1000 A - 1 bucată. E3.5.
Racord cablu 400/230V/250A la terţiarul de 22kV al T250MVA/T401
– 1 bucat ă.
E3.6. Grup Diesel cu pornire automata 3x400V, 50 Hz/60 kVA – 1 bucat ă.

E4. Alte echipamente, instalaţii, materiale

- Contoare compatibile cu sistemele de achiziţie date utilizate;
- Echipamente de monitorizare a calităţii energiei electrice de
clasa A;
E4.1. Instalaţie de paratrăsnet
Conductoare verticale metalice, montate pe stâlpii de cadre.
E4.2. Instalaţia de legare la pământ
- Priză de pământ cu electrozi de Ø 14 mm din o ţel cuprat, de
1,5 m lungime;
- Funie de cupru de 70 mm²;
- Cleme din cupru;
- Conductor de cupru 2x70 mm²;

193
 UI2. ELEMENTE ALE SISTEMULUI ELECTROENERGETIC

- Conductor de cupru 25 mm².

E4.3. Instalaţii de stingere a incendiilor
Substanţa gazoasă cu denumirea comercială INERGEN (un amestec de trei
gaze, în următoarele concentraţii volumetrice: azot - 52%, argon - 40%,
dioxid de carbon - 8%).
E4.4. Iluminatul general şi perimetral
- Instalaţia electrică de iluminat exterior a incintei staţiei -
corpuri de iluminat cu vapori de sodiu 110 W;
- Instalaţia electrică de iluminat perimetral a staţiei - corpuri de
iluminat cu vapori de sodiu 150 W;
- Circuitele de iluminat şi prizele - cablu tip CYABY pozat în
şanţ, pe pat de nisip;
- Stâlpi, echipa ţi cu cutie de siguranţe şi legaţi la centura de
punere la pământ;
- Întrerupătoare crepusculare;
- Conductor din bandă de cupru.
E4.5. Instalaţii de alimentare cu motorină pentru grupurile Diesel
E4.6. Accesul în staţie şi împrejmuirea staţiei
- Stâlpi şi plăci din beton armat prefabricat, pe partea
superioară cu sârm ă ghimpată zincată în dispoziţie “încol
ăcită tip NATO”;
- Două porţi metalice pentru acces în incinta staţiei.

Anexa – simboluri

194
