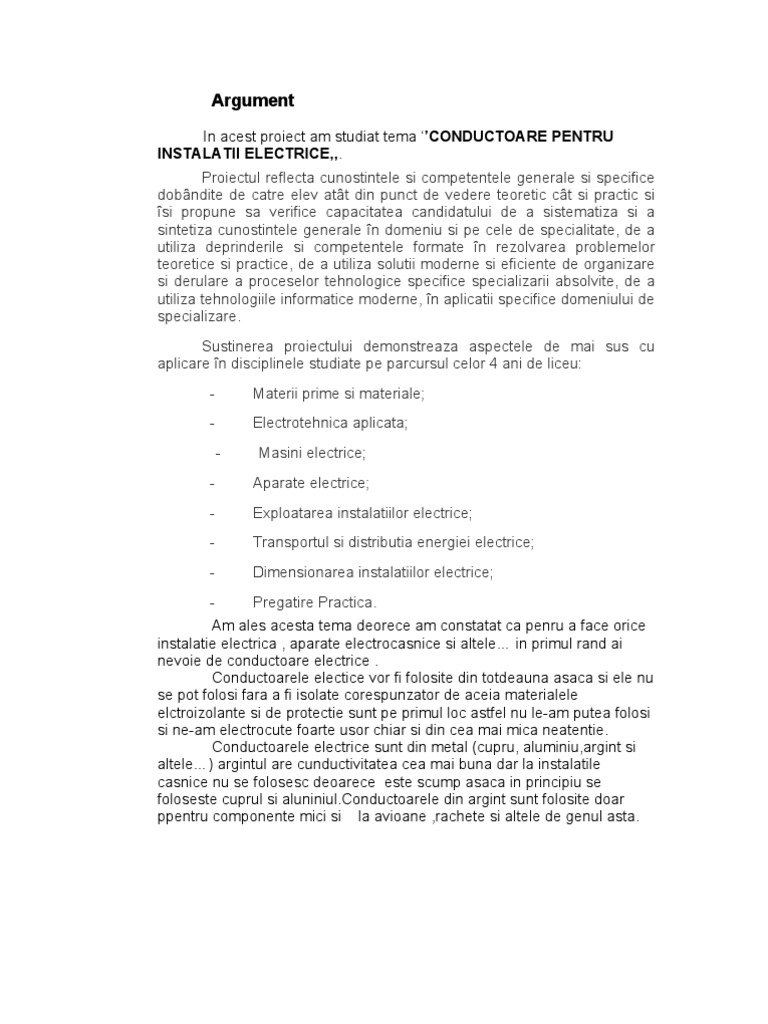

In acest proiect am studiat tema ‘’CONDUCTOARE PENTRU
INSTALATII ELECTRICE,,. Proiectul reflecta cunostintele si competentele generale si specifice dobândite de catre elev atât din punct de vedere teoretic cât si practic si îsi propune sa verifice capacitatea candidatului de a sistematiza si a sintetiza cunostintele generale în domeniu si pe cele de specialitate, de a utiliza deprinderile si competentele formate în rezolvarea problemelor teoretice si practice, de a utiliza solutii moderne si eficiente de organizare si derulare a proceselor tehnologice specifice specializarii absolvite, de a utiliza tehnologiile informatice moderne, în aplicatii specifice domeniului de specializare. Sustinerea proiectului demonstreaza aspectele de mai sus cu aplicare în disciplinele studiate pe parcursul celor 4 ani de liceu: - Materii prime si materiale; - Electrotehnica aplicata; - Masini electrice; - Aparate electrice; - Exploatarea instalatiilor electrice; - Transportul si distributia energiei electrice; - Dimensionarea instalatiilor electrice; - Pregatire Practica. Am ales acesta tema deorece am constatat ca penru a face orice instalatie electrica , aparate electrocasnice si altele… in primul rand ai nevoie de conductoare electrice . Conductoarele electice vor fi folosite din totdeauna asaca si ele nu se pot folosi fara a fi isolate corespunzator de aceia materialele elctroizolante si de protectie sunt pe primul loc astfel nu le-am putea folosi si ne-am electrocute foarte usor chiar si din cea mai mica neatentie. Conductoarele electrice sunt din metal (cupru, aluminiu,argint si altele…) argintul are cunductivitatea cea mai buna dar la instalatile casnice nu se folosesc deoarece este scump asaca in principiu se foloseste cuprul si aluniniul.Conductoarele din argint sunt folosite doar ppentru componente mici si la avioane ,rachete si altele de genul asta. cap.I Clasificarea sisi constructia conductoarelor electrice
Conductorul electric este un corp metalic, care constituie
o cale unică de curent, formată din unul sau mai multe fire. Conducta electrică, este o noţiune complexă, cu care este definită o cale de curent formată din conductoare (unul sau mai multe), izolate, cu sau fără învelişuri sau mantale. Cablul electric este un ansamblu format din unul sau mai multe conductoare izolate înfuniate după un anumit sistem, având mantale individuale sau comune, cu eventuale învelişuri de protecţie, armături sau ecrane. Conductor electric - cale de conducere a curentului formata dintr-un singur fir izolat - conductor monofilar (solid, rigid, blank) - ori mai multe sarme in interiorul unei singure izolatii - conductor multifilar(litzat, infuniat, flexibil); izolatia obisnuita a conductoarelor ca si materialul din mantaua cablurilor e PVC-ul sau cauciucul comun(mai flexibil dar mai sensibil la cresterea temperaturii). Cablu electric - doua sau mai multe conductoare izolate (vâne) invelite intr-o manta(tub izolator exterior comun tuturor conductoarelor) ; prin casa se intalneste cel mai des in varianta tri/bifilara ca legatura(racord flexibil) intre prizele cu sau fara impamantare si aparatele electrice mai mult sau mai putin mobile; de obicei vine odata cu aparatul electric, prin constructia acestuia, cu fisha(stecherul) injectata. 1) cu partea fixa a instalatiei electrice - formata, de obicei,din conductoare monofilare rigide protejate de conductele PVC ingropate in pereti sau aplicate la suprafata ; 2) la constructia cablurilor electrice, unde se utilizeaza mai mult varianta de conductor flexibila, multifilara ; 3) la interconectarea elementelor si subansamblurilor din interiorul aparatelor electrice, cand se folosesc si conductoare izolate cu cauciuc siliconic rezistent la temperatura(max. 1800C/conductor) din aeroterme, fiare de calcat, ... .
Conductoarele monofilare, omogene, solide, apartin clasei 1 iar cele
multifilare, claselor 2, 5 sau 6 - cu cat mai mare clasa cu atat mai flexibil conductorul. Sectiunile conductoarelor sunt standardizate, in mm2, conform IEC 60228, astfel : 0,5-0,75-1-1,5-2,5-4-6-10-16-25-35-50-70-95-120-150-185-240-300-400- 500-630-800-1000; cele pana la 10 inclusiv sunt mai mult decat acoperitoare pt. necesarul casnic; conductorul multifilar este alcatuit din litze cu diametrul de o,15 ... 0,4 mm adunate intr-un numar corespunzator sectiunii specificate si in functie de clasa de flexibilitate.
La conductor, caracteristica principala este sectiunea - a unicului fir la cel
monofilar sau sectiunea totala a litelor ce-l compun pe cel multifilar; sectiunea se refera numai la inima metalica, indiferent de tipul sau grosimea izolatiei; de sectiune depinde alegerea conductorului din instalatia electrica, in functie de curentul sau puterea consumate de aparatul electric. La cablu este importanta atat sectiunea cat si numarul conductoarelor ce-l formeaza; sectiunea specificata este a oricaruia dintre conductoare, ele fiind identice in cablurile din aplicatiile monofazate; ex : MYYUp 2x1 inseamna cablu flexibil de cupru, pt. utilizare usoara, cu manta plata si izolatie din PVC, din doua conductoare, fiecare cu sectiunea de 1mm2. Conductorul electric nu se poate folosi singur, numai daca este izolat.
Temperatura de functionare a cablurilor domestice este intre -300C si
+700C pt. izolatia din PVC(PolyVinyl Chloride) sau +550C(pt. evitarea degradarii izolatiei) la cauciucul obisnuit; instalarea cablului se face la nu mai putin de +50C; cresterea de lunga durata a temperaturii pe conductor peste cea maxim admisa duce la slabirea rezistentei mecanice sub 60% pt. cupru(40% la aluminiu) dar si la oxidarea accentuata.
La majoritatea materialelor conductivitatea electrică depinde
mult de temperatură. Astfel, în cazul celor mai multe metale, conductivitatea scade cu temperatura, iar în cazul semiconductorilor conductivitatea creşte cu temperatura. Pe intervale de temperatură mici în general această dependenţă se poate aproxima printr-o relaţie liniară. La temperaturi foarte joase, apropiate de 0 K, unele materiale prezintă fenomenul cuantic de supraconducţie, în care conductivitatea are valoare infinită (rezistivitatea este exact zero). În aceste materiale curentul electric poate curge la infinit. Fiecare material supraconductor are propria sa temperatură critică sub care prezintă aceste proprietăţi; unele materiale precum cuprul şi argintul păstrează totuşi o conductivitate finită chiar şi la temperaturi foarte apropiate de zero absolut. Altele în schimb rămîn supraconductoare pînă la temperaturi relativ înalte, astfel încît pot fi utilizate şi la temperatura de fierbere a azotului lichid (77 K); primul material de acest gen studiat a fost oxidul de ytriu bariu şi cupru (YBa2Cu3O7, prescurtat YBCO).
Materiale utilizate la fabricarea conductoarelor si cablurilor electrice .
- materiale conductoare : aluminiu , cuprul , iar pentru conductoarele aeriene supuse la solicitari mecanice mari se utilizeaza bronzul ( Cu + Sn ) , alama ( Cu + Zn ) , otel - aluminiu. - materiale izolante pentru izolatia conductoarelor si cablurilor : - materiale plastice ( policlorvinilul , polietilena , polistirenul ) - cauciucuri naturale si sintetice - materiale fibroase ( fibre de matase naturala , de bumbac , tesaturi de bumbac) - materiale de protectie pentru protejarea conductoarelor si cablurilor impotriva actiunii mediului ambiant sau a altor factori: - mantale etanse , care pot fi nemetalice (cauciucuri sau materiale plastice) sau metalice ( plumb sau aluminiu ) - mantale suplimentare , care protejeaza mantalele etanse si se construiesc din iuta , hartie , benzi de otel .
cap.II Materiale folosite in constructia conductoarelor
electrice
2.1)Materialele conductoare au o rezistivitate care nu depăşeşte 10-
5÷10-3[Ω cm]. După natura conductibilităţii electrice materialele conductoare se pot clasifica în: Materiale conductoare de ordinul I. Aceste materiale prezintă o conductibilitate de natură electronică, rezistivitatea lor creşte odată cu creşterea temperaturii, iar sub acţiunea curentului electric ele nu suferă modificări de structură. Materialele conductoare de ordinul I sunt metale în stare solidă şi lichidă. Dacă luăm în considerare valoarea conductivităţii lor, materialele conductoare de ordinul I se pot împărţi în: --materiale de mare conductivitate, cum sunt: Ag, Cu, Al, Fe, Zn, PB, Sn etc. --materiale de mare rezistivitate, care sunt formate de obicei din aliaje şi se utilizează pentru rezistenţe electrice, elemente de încălzire electrică, instrumente de măsură etc. Materiale conductoare de ordinul II. Aceste materiale prezintă o conductibilitatea de natură ionică, rezistivitatea lor scade odată cu creşterea temperaturii, iar sub acţiunea curentului electric ele suferă transformări chimice. Din categoria materialelor conductoare de ordinul II fac parte sărurile în stare solidă sau lichidă, soluţiile bazice sau acide, soluţiile de săruri (deci toţi electroliţii). Corpul sau materialul care conduce curentul electric se numeşte conductor electric; metalele sînt buni conductori electrici, iar dintre acestea conductivitatea cea mai mare o are argintul (63,0·106 S·m−1), urmat la mică distanţă de cupru (59,6·106 S·m−1). De asemenea plasma (gaz ionizat) este în general un bun sau foarte bun conductor electric --- în multe cazuri conductivitatea plasmei se poate considera infinită. Tot în clasa conductorilor intră şi unele lichide care conţin mulţi ioni, de exemplu apa sărată conduce curentul electric cu atît mai bine cu cît concentraţia de sare este mai mare.
2.2)Tuburi izolante şi de protecţie
Pentru protejarea împotriva loviturilor mecanice şi acţiunii mediului ambiant, conductoarele se trag în tuburi de protecţie alese în funcţie de numărul şi secţiunea conductoarelor şi de gradul de protecţie pe care trebuie să-l asigure. Intr-un tub se introduc un număr de 1-7 conductoare izolate. Tuburile se montează îngropat sau aparent, pe suporţi necombustibili şi la distanţă de sursele de căldură. Din punct de vedere constructiv, tuburile pot fi cu manta rigidă şi respectiv tuburile flexibile. Utilizarea tuburilor de protecţie la realizarea reţelelor electrice necesită şi o serie de accesorii cum ar fi manşoane de legătură, coturi, curbe, doze de ramificaţie, de trecere sau de aparat. Tuburile cu manta rigidă sunt realizate din metal sau PVC şi se folosesc următoarele tipuri : - Tubul de protecţie (P) este realizat din tablă de oţel laminat la rece (îmbinat prin suprapunerea marginilor şi lăcuit în interior şi exterior împotriva coroziunii. Asigură numai protecţia mecanică a conductoarelor. Se montează numai aparent în încăperi uscate, fără praf sau agenţi corozivi. La montare se utilizează o serie de accesorii : doze de ramificaţie din fontă sau tablă de oţel, curbe, coturi şi manşoane de legătură, scoabe. - Tubul izolant uşor protejat (IP) este realizat din tablă de oţel plumbuită cu grosime de 0,15 - 0,22 mm şi îmbinată prin fălţuire. In interior se introduce un tub izolant din carton impregnat cu bitum industrial. La montare se folosesc ca accesorii dozele tip IP, coturi, manşoane. - Tubul izolant , de protecţie, etanş (IPE) este realizat din tablă de oţel laminat la rece, îmbinată prin sudare asigurând o bună protecţie mecanică şi etanşeitate. La exterior, aceste tuburi se lăcuiesc cu lac protector contra coroziunii, iar în interior se introduce o izolaţie din carton impregnat cu bitum. Pentru ansamblare se utilizează manşoane şi coturi filetate, precum şi doze din fontă cu garnituri din cauciuc pentru etanşare. Se montează aparent sau îngropat, în încăperi cu pericol de explozie sau incendiu, unde nu se pot folosi tuburile P şi IP . - Tevile de oţel se utilizează în instalaţiile electrice în locurile care necesită o protecţie mecanică superioară sau o execuţie perfect etanşă, ori atunci când este nevoie de diametre mai mari de 35 mm. - Tuburile din PVC rezistă la acţiunea corozivă a principalilor agenţi chimici şi a materialelor utilizate în construcţii (mortar, ciment, ipsos, etc.), ard numai la flacăra întreţinută, nu absorb apa şi suportă îndoiri de 900 cu o rază minimă de trei ori diametrul exterior. Se montează îngropat sau aparent, dar numai pe suporturi necombustibile. Nu se utilizează la instalaţii cu siguranţă marită în funcţionare, precum sunt: iluminatul de siguranţă, alimentarea şi comanda pompelor de incendiu, instalaţiile de semnalizare a incendiilor. - Tubul izolant, uşor protejat (IPY) se foloseşte în locul tubului IP în încăperi fără pericol de incendiu sau explozie şi cu temperaturi cuprinse între: - 25 + 400 C. - Tubul izolant de protecţie etanş (IPEY) se foloseşte ca şi tubul IPY. Tuburile flexibile se utilizează pe traseele sinuase şi expuse vibraţiilor. - Tubul izolant, uşor protejat, flexibil (IPF) este realizat din bandă de oţel plumbuită, înfăşurată în elice şi prevăzut în interior cu căptuşeală izolantă din bandă de hârtie impregnată în două straturi în elice. - Tubul izolant şi de protecţie, flexibil, cu rezistenţă mecanică (IPFR) este confecţionat din două fâşii de tablă din oţel plumbuit, înfăşurate elicoidal şi prevăzute la interior cu un strat de hârtie izolantă înfăşurată tot elicoidal. Se foloseşte în condiţii similare ca şi tubul IPF în locurile unde este necesară o rezistenţă mecanică sporită. - Tubul de protecţie, flexibil, cu rezistenţă mecanică ( PFR ) are două învelişuri flexibile din bandă de oţel plumbuit, înfăşurat în elice, între care se dispune o bandă de hârtie impregnată. Se utilizează în medii umede, dar necorozive, pe trasee su solicitări mecanice de până la 3 daN/cm2. Materialele electroizolante prezintă o rezistivitate electrică ρ cu valori cuprinse între 108 şi 1018 [Ω cm]. Oricare dintre proprietăţile electrice şi neelectrice ale materialelor electroizolante poate servi drept criteriu de clasificare a acestor. S-au impus totuşi criteriile cu caracter general cum sunt: natura chimică, starea de agregare, stabilitatea termica, forma şi caracteristica esenţială a materialelor componente la care se mai adaugă eventual, starea finală şi transformările necesare pentru obţinerea produsului finit. Astfel, după natura lor chimică, materialele electroizolante se pot clasifica în materiale organice, anorganice şi siliconice. Materialele de natură organică prezintă proprietăţi electroizolante foarte bune, având însă o rezistenţă redusă la solicitările termice şi mecanice. Materialele de natură anorganică (marmura, azbestul etc.) au o comportare inversă materialelor organice. Materialele de natură siliconică îmbină în mod favorabil cele mai bune proprietăţi ale materialelor organice şi anorganice. Luând în considerare starea de agregare a materialelor electroizolante vom distinge materiale: solide, lichide şi gazoase. Folosind drept criteriu de clasificare stabilitatea termică, materialele electroizolante se împart în clase de izolaţie şi au caracteristica comună temperatura maximă la care pot fi utilizate timp îndelungat. Pentru determinarea stabilităţii termice, pe lângă temperatură, se pot utiliza şi mărimi electrice (constante de material) ca de exemplu scăderea rigidităţii dielectrice cu creşterea temperaturii, mărimi fizice sau mărimi mecanice. O clasă de izolaţie cuprinde materialele care au o stabilitate termică comparabilă, la o temperatură de serviciu dată. Clasificarea materialelor în clase de izolaţie este în prezent nesatisfăcătoare deoarece se referă la grupe de materiale ce pot intra în constituţia unui sistem de izolaţie, dar nu oferă posibilitatea alegerii unui material pentru condiţiile impuse de un anumit scop sau loc de utilizare. Ca urmare este căutat un alt criteriu de clasificare a materialelor adoptat de CEI (Comisia Electronică Internaţională). Această clasificare cuprinde în fiecare grupă materiale de aceeaşi formă şi stare finală, care necesită pentru utilizare acelaşi mod de prelucrare. Din punctul de vedere al proprietăţilor lor electrice, materialele semiconductoare se situează între materialele conductoare şi materialele electroizolante
cap.III Simbolizarea conductoarelor si cablurilor
Simbolurile conductoarelor şi cablurilor trebuie să cuprindă, în
ordine cel puţin litera sau grupul de litere ce face referire la materialul din care este fabricat, dar si simbolul învelişurilor ce le conţine, soluţia de realizare a acestora(de la conductor spre exterior); Dacă materialul din care este confecţionat conductorul, este aluminiul, atunci prima literă este A.
Simbolizarea conductoarelor si cablurilor electrice.
Se face cu 4 grupe de litere si 2 grupe de cifre astfel:
I grupa de litere - reprezinta materialul din care este conductorul
- A daca conductorul este din aluminiu - fara litera daca conductorul este din cupru II grupa de litere - reprezinta domeniul de utilizare : - F instalatii electrice fixe
- C cabluri de energie de joasa tensiune si medie tensiune
- CS cabluri de semnalizare
- CC cabluri de comanda si control
- T cabluri de telecomunicatii
- M instalatii electrice mobile
III grupa de litere reprezinta materialele izolatoare folosite si mantalele de
protectie - Y izolatie PVC - C izolatie cauciuc - H izolatie hartie - T impletitura textila - E ecran de protectie - B sau Ab armatura din banda de otel - P manta din plumb - S manta PVC ingrosata
IV grupa de litere reprezinta regimul de executie
- U executie usoara - M executie medie - G executie grea - I greu combustibil - ff constructie foarte flexibila
Prima grupa de cifre - reprezinta numarul de conductoare din cablu
A doua grupa de cifre - reprezinta sectiunea conductoarelor in mm2 .
Exemplu : simbol ACYY 3 x 25 + 16 - cablu de energie cu izolaţie şi
manta din PVC, cu trei conductoare, din aluminiu cu secţiunea de 25 mm2 şi un conductor de nul cu secţiunea 16 mm2 . Invelişul exterior al cablului se alege în funcţie de mediul în care se pozează, respectiv PVC în cazul mediilor agresive, cauciuc pentru receptoare mobile, plumb pentru medii cu vibraţii, etc. De regulă, se folosesc cabluri nearmate, cele armate folosindu- se în tunele, canale, poduri, în exterior, sub pământ, în apă şi în încăperi cu pericol de explozie sau incendiu, precum şi în medii puternic corozive. Cablurile de măsură, comandă si semnalizare se execută cu un număr de pana la 50 de conductoare de cupru, izolate individual şi cu secţiuni cuprinse între 0,75 - 6 mm2. Fig.1. 1-conductor d cupru sau aluminiu ;2-izolatie de cauciuc ;3-banda cauciucata ;-4-împletitură de bumbac impregnat în amestec bituminos;5-împletitură din fibre metalice;6-izolaţie de hîrtie;7- izolaţie de PVC; a)-cablu cu conductor din cupru sau aluminiu izolat cu cauciuc;b) cablu cu conductor din cupru armat;c) cablu cu conductor din cupru sau aluminiu izolat cu cauciucşi rezistent la intemperii;d)- conductor în manta de cauciuc cu execuşie mijlocie; e)-conductor plat pentru corpuri de iluminat;f)-conductor punte cu izolaţie din PVC
cap.IV Norme de protectia muncii
Normele specifice de protectie a muncii, care cuprind prevederi de
protectie a muncii valabile pentru anumite activitati sau grupe de activitati caracterizate prin riscuri comune. Prevederile acestor norme se aplica cumulativ, indiferent de forma de proprietate sau modul de organizare a activitatilor reglementate. Normele specifice de protectie a muncii sunt reglementari cu aplicabilitate nationala, cuprinzând prevederi minimal obligatorii pentru desfasurarea diferitelor activitati în conditii de securitate. Respectarea acestor prevederi nu absolva persoanele juridice sau fizice de raspunderea ce le revine pentru asigurarea oricaror altor masuri corespunzatoare conditiilor concrete în care se desfasoara activitatile respective, prin instructiuni proprii. Întrucât sistemul national al normelor specifice este structurat pe activitati, persoanele juridice sau fizice vor selectiona si aplica cumulativ normele specifice de protectie a muncii corespunzatoare atât activitatii de baza cât si conexe sau complementare. Structura fiecarei norme specifice de protectie a muncii are la baza abordarea sistemica a aspectelor de securitate a muncii - practicata în cadrul Normelor generale - pentru orice proces de munca. Conform acestei abordari, procesul de munca este tratat ca un sistem, compus din urmatoarele elemente ce interactioneaza: - Executantul: omul implicat nemijlocit în executarea sarcinii de munca; - Sarcina de munca: totalitatea actiunilor ce trebuie efectuate de executant prin intermediul mijloacelor de productie si în anumite conditii de mediu, pentru realizarea scopului procesului de munca; - Mijloacele de productie: totalitatea mijloacelor de munca (instalatii, utilaje, masini, aparate, dispozitive, unelte etc.) si a obiectelor muncii (materii prime, materiale etc.) care se utilizeaza în procesul de munca); - Mediul de munca: ansamblul conditiilor fizice, chimice, biologice si psihosociale în care, unul sau mai multi executanti îsi realizeaza sarcina de munca. Reglementarea masurilor de protectie a muncii în cadrul Normelor specifice, vizând, global, desfasurarea uneia sau mai multor activitati, în conditii de securitate, se realizeaza prin tratarea tuturor aspectelor de protectie a muncii la nivelul fiecarui element al sistemului executant- sarcina de munca - mijloace de productie - mediu de munca, propriu proceselor de munca din cadrul activitatilor care face obiect de reglementare. Prevederile sistemului national de norme privind asigurarea securitatii si sanatatii în munca constituie, alaturi de celelalte reglementari juridice referitoare la securitatea si sanatatea în munca, baza pentru: - autorizarea functionarii unitatilor; - instruirea salariatilor în domeniul protectiei muncii; - cercetarea accidentelor de munca , stabilirea cauzelor si a responsabilitatilor; - activitatea de concepere si proiectare a echipamentelor tehnice si a tehnologiilor. În contextul general pe care l-am prezentat, Normele specifice de protectie a muncii pentru fabricarea componentelor si echipamentelor electronice, electrotehnice si a materialelor electroizolante au fost elaborate tinând cont de pericolele specifice existente în cadrul acestor activitati, astfel încât, pentru fiecare pericol sa existe cel putin o masura de prevenire adecvata la nivelul fiecarui element component al sistemului de munca. Structurarea acestor norme a urmarit includerea tuturor activitatilor necesare pentru pregatirea si realizarea proceselor tehnologice de fabricare luând în considerare si necesitatea corelarii prevederilor în raport cu aceste pericole. Prin prezenta norma specifica de protectie a muncii sunt reglementate urmatoarele prevederi specifice privind fabricarea: - aparatajului electric, aparatelor de masura, elementelor de automatizare, radioreceptoarelor si televizoarelor, dispozitivelor semiconductoare, circuitelor integrate, componentelor pasive si placilor cu cablaje imprimate; - magnetilor ceramici si feritelor moi; - izolatoarelor si produselor electroceramice; - prelucrarea maselor plastice; - cablurilor si produselor electroizolante. În cadrul procesului de instruire în domeniul protectiei muncii a salariatilor, se vor transmite toate informatiile necesare, referitoare la: - riscurile la care sunt expusi; - partile periculoase ale echipamentelor tehnice utilizate, în functie de specificul activitatii; - dispozitivele de protectie existente; - mijloacele de protectie si autoprotectie; - modul de interventie în caz de avarii sau accidente; - sistemele de avertizare/semnalizare/alarmare. La Începutul lucrului, operatorii au obligatia de a controla existenta dispozitivelor de protectie si a protectorilor precum si starea tehnica a echipamentului. Este interzisa continuarea lucrului înainte de a se fi înlaturat defectiunile ivite iar interventiile necesare pentru remediere se vor efectua numai de salariati cu o calificare profesionala corespunzatoare, instruiti în acest scop si însarcinati cu aceasta. Produsele inflamabile si explozive vor avea marcate clar pe ambalaj: - denumirea chimica uzuala a substantei; - densitatea sau concentratia substantei; - gradul de pericol pe care îl reprezinta; - reprezentarea grafica a semnalului de avertizare standardizat. Producatorii de componente si echipamente electronice, electrotehnice si a materialelor electroizolante sunt obligati sa asigure: dotarea cu mijloace si instalatii de prevenire si stingere a incendiilor, conform prevederilor Normelor generale de prevenire si stingere a incendiilor.
