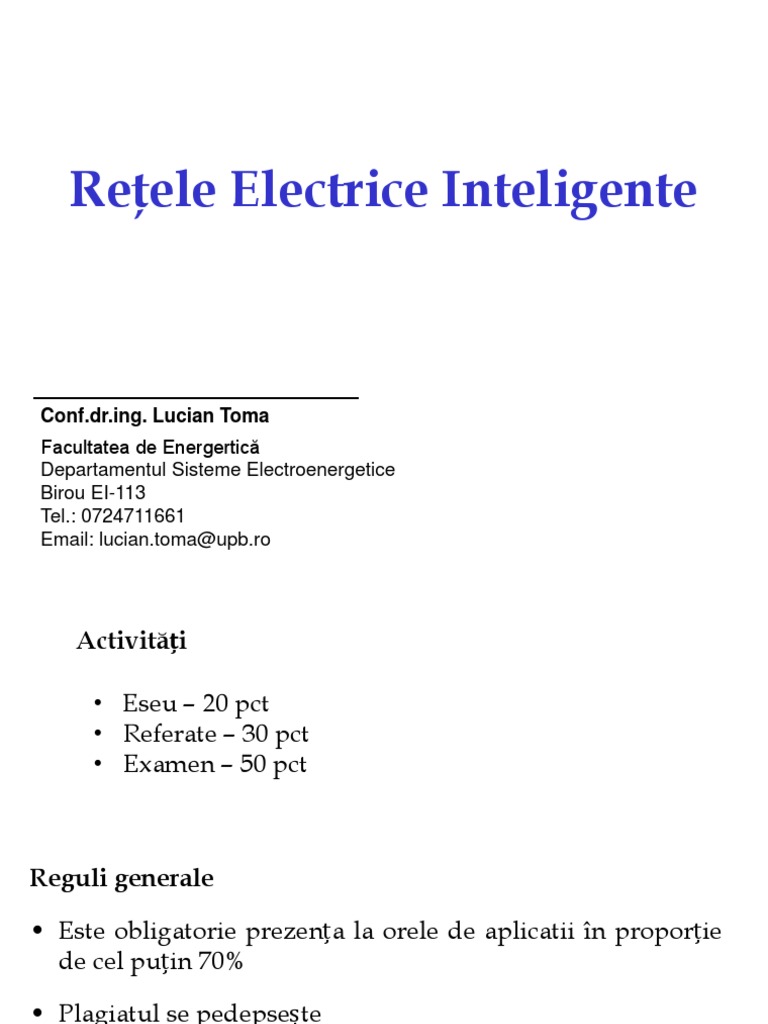

Reţele Electrice Inteligente

Conf.dr.ing. Lucian Toma

Facultatea de Energertică
Departamentul Sisteme Electroenergetice
Birou EI-113
Tel.: 0724711661
Email: lucian.toma@upb.ro
 Activități

• Eseu – 20 pct
• Referate – 30 pct
• Examen – 50 pct

Reguli generale

• Este obligatorie prezența la orele de aplicatii în proporție

de cel puțin 70%

• Plagiatul se pedepsește

2
 Capitolul 1

Noțiuni generale privind

rețelele electrice inteligente

3
 Strategiile Comisiei Europene

➢ In 2010, ținta UE pentru orizontul 2020, de a reduce emisiile cu efect de

seră cu cel puțin 20%, de a crește producția de energie electrică din
surse regenerabile la cel puțin 20% din consumul final și de obține
eficiență de cel puțin 20% [European Commission, “Energy 2020. A strategy
for competitive, sustainable and secure energy, Brussels, 10.11.2010].

➢ EU Winter Package, emis în noiembrie 2016, stabilește noi ținte pentru

reducerea emisiilor cu efect de seră cu cel puțin 40% până în anul
2030. Propunerea are trei obiective: de a pune eficiența energetică pe
primul loc, de a deveni lider mondial în producția din surse regenerabile
și de a asigura un cadru corect pentru consumatori.
[http://europa.eu/rapid/press-release_IP-16-4009_en.htm].

➢ Noua strategie are în vedere creșterea producției din surse regenerabile

la cel puțin 27% până în anul 2030, însă ținta finală este de a obține
energie 100% curată până în anul 2050. [http://www.europe-
infos.eu/the-winter-package-of-the-european-commission].
2003 – anul marilor avarii
Blackout SUA-Canada 2003

6
Source: Session CIGRE Paris 2004
Blackout SUA-Canada 2003
 Blackout SUA-Canada 2003

Cum s-a întâmplat?

Dacă merge, nu contează sustenabilitatea ci

numai interesul financiar.
În anul 2001, una dintre cele mai mari companii din SUA (ENRON) falimentează.
Energia electrică era o componentă a afacerilor ENSON, pe lângă multe altele.

Energia electrică nu se poate vinde, pur și simplu, la aprozar (nu încă).

 Se poate întâmpla și altora?

Declarația GRTN – TSO Italia:

“The risk in Italy is tiny, Italy's network is more modern

than the U.S. one, and European nations have tighter
protocols on assistance and interconnections with
other countries' power supplies.”
Italia, 28 Septembrie 2003

Italy în beznă
Blackout în Italia, pe 28 Septembrie 2003
 DA, se poate întâmpla și la alții

Declarația GRTN – TSO Italia (dupa blackout):

“Our system is more secure than the American

one, but it is also more vulnerable.”
 Coduri de retea emise de ENTSO-E

https://www.entsoe.eu/network_codes/
https://www.entsoe.eu/data/map/

HVDC

400 kV

220 kV

330 kV

750 kV
Interconectarea sistemelor electroenergetice

Zone sincrone din Europa

Capacitate: 94 GW
Vârf de sarcină: 66 GW
Consum: 405 TWh
Populaţie: 24 mln

Capacitate: 85 GW
Vârf de sarcină: 66 GW
NORDEL Capacitate: 337 GW
Vârf de sarcină:215 GW
Consum: 400 TWh Consum: 1285 TWh
Populaţie: 65 mln Populaţie: 280 mln
ATSOI
UKTSOA
UPS/IPS
Capacitate: 631 GW
Vârf de sarcină: 390 GW UCTE
Consum: 2530 TWh
Populaţie: 450 mln
Cabluri HVDC
HVDC B2B
Linii HVAC
Interconectarea sistemelor electroenergetice

UCTE -> ENTSO-E din 2009

Interconectarea sistemelor electroenergetice
 Interconectarea sistemelor electroenergetice

Producţie Consum

Solidaritate Încredere Interes comun

AVARII MAJORE ÎN ENTSO-E

Desincronizarea sistemului SEE din Europa Continentală a ENTSO-E, pe 4 Noiembrie 2006

AVARII MAJORE ÎN ENTSO-E

Desincronizarea sistemului SEE din Europa Continentală a ENTSO-E, pe 8 Ianuarie 2021

Desincronizarea Rețelei Continentale a ENTSO-E
8 ianuarie 2021

https://www.entsoe.eu/news/2021/01/26/system-separation-in-the-continental-
europe-synchronous-area-on-8-january-2021-2nd-update/
WIDE AREA MEASUREMENT IN EUROPE

• Synchronized
frequency
measurements
 Conceptul SmartGrid(s)

Perfect Power Systems

(Galvin Electricity - SUA)

Smart Grid IntelliGrid (EPRI)

SmartGrids
(Illinois Institute of
(Uniunea Europeană)
Technology)

Department of Energy – SUA

GridWise Alliance
GridWorks

Modern Grid Initiative

 Conceptul de „sisteme electroenergetice perfecte”
– o iniţiativă Galvin Electricity (SUA) –

“Sistemele energetice perfecte vor asigura

disponibilitatea universală şi absolută a energiei
în cantitate şi calitate necesară satisfacerii
cerinţelor fiecărui consumator”

Bob Galvin
 Documente de referinţă

Strategic Research Agenda for “Transformarea reţelei şi

Europe’s Electricity Networks of the revoluţionarea industriei energiei
Future (2007) electrice din America” (2003-
2004) – planul de acţiune
European SmartGrids Technology elaborat de Departamentul de
Platform - Vision and Strategy for Energiei (DOE)
Europe’s Electricity Networks of
the Future (2007)
“Energy Independence and
Security Act” (2007) adoptat de
European Technology Platform Congresul SUA, abordează în
SmartGrids - Strategic capitolul XIII Programul de
Deployment Document for modernizare a Sistemului
Europe’s Electricity Networks of Energetic Naţional American
the Future (2008) prin noul concept SmartGrid

www.smartgrids.eu
Consumul de energie electrică vs. Populaţia globului
Populaţia pe glob 7,5 mld.
27000 TWh
6,1 mld. Consumul de
4,4 mld. 45% energie electrică
15400 TWh
29% Ţări în curs de
8300 TWh dezvoltare
15%
71% 55% OECD, Europa de Est
85%

1980 2000 2020

Rezervele de energie în combustibili

Combustibil brut Rezerve în exploatare Rezerve neexploatate

Petrol convenţional 45 ani 70 ani

Petrol neconvenţional 20 a. 30-80 ani
Gaz convenţional 65 ani 150 ani
Gaz neconvenţional 0 ani 600 ani
Cărbune 200 ani 1300 ani
Uraniu 100 ani >1000 ani, cu reciclare

Sursa: Current Trends in Energy & Power Markets. BP Statistical Review of World Energy 2005; BGR
 Consumul de energie şi dezvoltarea durabilă

• Combustibilii fosili, un dar al naturii, sunt pe cale de a fi epuizaţi

• Utilizarea combustibililor fosili cauzează probleme atât mediului
înconjurător si sănătăţii oamenilor
• Încă exista o eficienţă redusă în ceea ce priveşte consumul de
energie
Un nord american consumă energie cât:
• 2 europeni
• 10 chinezi
• 15 indieni
• 30 africani

Populaţia Statelor Unite ale Americii reprezintă 5% din

populaţia pământului, însă consumă 25% din energia totală
 Consumul de energie şi dezvoltarea durabilă

Dezvoltarea durabilă = echilibrul dintre creşterea economică şi

progresul social în condiţiile protejării mediului înconjurător

Creştere
economică

Protejarea Progres social

mediului
 Viziune asupra priorităţilor dezvoltării durabile

Tehnologie Economic Social-Mediu

Prioritate

Economic Tehnologie Economic

Social-Mediu Social-Mediu Tehnologie

Trecut Prezent Viitor

Obiectivele SmartGrids (derivate din Strategia de la Lisabona)
http://ec.europa.eu/environment/eussd/

Liberalizarea Disponibilitatea
pieţei de energie energiei primare

Inovare şi
competitivitate Siguranţă şi Calitate a
energiei
Eficienţă şi
costuri Capacitate de livrare
reduse

Conservarea florei Stoparea procesului Reducerea

şi faunei naturale de schimbări poluării
climaterice
 Ce este SmartGrids?

Evoluţia către o infrastructură inteligentă

Smart evolution
 Ce este SmartGrids?
Evoluţia de la “reţelele pasive” spre “reţelele active”
Sisteme de comunicaţii

“Smart evolution” Monitorizare în timp real

Acţionare de la distanţă

Reţele pasive = Reţele active =

reţele dependente reţele capabile să răspundă
de intervenţia (să se adapteze) în timp real
operatorului uman la evenimente complexe
Evoluţia de la “reţelele pasive” spre “reţelele active”

Generare centralizată şi Generare centralizată şi distribuită

control centralizat
Control inteligent central şi distribuit

Circulaţia liberă a puterilor Controlul circulaţiei de puteri cu

conform legilor lui Kirchhoff
ajutorul electronicii de putere

Producţia de energie electrică Echilibrarea dinamica a producţiei sau

prin simpla urmărire a sarcinii
consumului variabil

Comutaţie manuală Răspuns automat, Actiuni predictive

Protecţii electromecanice Protecţii numerice

Mentenanţă periodică Mentenenţă predictivă

 Ce este SmartGrids?

Reţele electrice inteligente (SmartGrids)

… integrarea a două infrastructuri

Infrastructura electrică

Infrastructura “Inteligenta”
 Tranziţia către noua eră a electricităţii
SG 1.0 SG 2.0
Secolul 19 Secolul 20
Dezvoltarea şi
Electrificarea societăţii
diversificarea generării
“era cărbunelui”
“era comb. fosili”
Sistem nesustenabil Sistem nesustenabil
Producţia urmăreşte
Producţia şi consumul
consumul
sunt coordonate izolat
Reţea integrată, generare
Furnizare insularizată şi
centralizată, sarcină stocastic
consum stocastic
predictibil, circulaţie
unidirecţională
Surse de energie Surse de energie
fosile, hidro fosile, hidro, nuclear
Nu există preocupări faţă de mediu
SG 2.1
Secolul 21
Tranzitul către noua eră
a electricităţii
Provocări pt. o nouă abordare
1) Schimbări demografice
2) Disponibilitatea resurselor
3) Schimbări climatice
Opţiunea între diverse
surse de producţie
Descentralizare,
generare intermitentă,
consumatorul devenind
prosumer
Surse de energie
fosile, hidro, nuclear,
biomasă, eolian, solar
Există preocupări faţă de mediu
SG 3.0
Secolul 21
Noua eră a electricităţii
Electricitarea va fi sursa de
energie pentru majoritatea
aplicaţiilor din activitatea
cotidiană
Sistem sustenabil
Consumul urmăreşte
producţia
Generare centralizată +
descentralizată, inteligenţă cu
ICT, fluxuri bidirecţionale
Surse regenerabile de
energie (solar, eolian,
hidro, biomasă)
Cărbune curat, gaz,
nuclear
 Definiţii SmartGrids
European Technology Platform SmartGrids defineşte Smart
Grids ca “reţele electrice care pot integra în mod inteligent
comportamentul şi acţiunile tuturor utilizatorilor conectaţi la
aceasta – generatoare, consumatori şi aceia care îndeplinesc
ambele roluri – pentru asigurarea unui proces de alimentare
cu energie electrică sustenabil, economic şi sigur”

IEC defineşte Smart Grids ca “un concept de modernizare a

reţelelor electrice care integrează tehnologiile electrice şi
informatice în orice punct al reţelei, de la cele de generare
până la cele de consum”

Bob Galvin (Galvin Electricity): “Sistemele energetice perfecte

vor asigura disponibilitatea universală şi absolută a energiei
în cantitate şi calitate necesară satisfacerii cerinţelor fiecărui
consumator”
 Interoperabilitatea în rețelele electrice
Infrastructură informaţională
Infrastructura electrică

Domeniu

Furnizor
Operatori de servicii
Pieţe

Producţie
Transport Client
Distribuţie

https://www.nist.gov/news-events/news/2014/10/nist-releases-final-version-smart-grid-framework-update-30
Interoperabilitatea în rețelele electrice

Sursa: NIST Smart Grid Framework

Interoperabilitatea în rețelele electrice

Organizational: Policy, Business Objectives, Business Procedures

Informational: Business Context, Semantic Understanding
Technical: Syntactic Interoperability, Network Interoperability, Basic Connectivity
Cross-Cutting Issues: Security, Resource Identification, Time Synch, etc.
 Beneficii ale Smart Grids
Agenti economici
Client
si companii
Beneficii pentru consumatori
Beneficii pentru industrie
- Libertatea de a alege
- Crește eficiența energetică
- Calitatea serviciului en.el.
- Reduce emisiile de C
- Reducerea pretului en.el.
- Promovarea surselor regenerabile
- Implicarea consumatorilor
- Imbunătățește fiabilitatea

Economie

Beneficii pentru economie

Beneficii pentru mediu
- Locuri de muncă
- Reducerea emisiilor de C și NOx
- Investiții in antreprenoriat
- Integrarea surselor regenerabile
Mediu - O nouă bază manufacturială
- Stimulente pentru conservare
- Competiție globală
Beneficiile aduse de SmartGrids pentru consumatori

Îmbunătăţirea siguranţei în funcţionare a reţelelor electrice prin:

- reducerea probabilităţii apariţiei unor avarii (blackout-uri) regionale;
- reducerea daunelor provocate echipamentelor electrice.
Îmbunătăţirea calităţii serviciului de alimentare cu energie electrică a
consumatorilor prin:
- reducerea frecvenţei şi duratei întreruperilor;
- limitarea perturbaţiilor şi îmbunătăţirea indicatorilor de calitate a
energiei electrice.
Preț sustenabil al energiei prin interacţiunea, în condiţii concurenţiale,
între consumatori şi producători

Crearea de noi produse şi servicii din partea companiilor de distribuţie dar

şi a furnizorilor privind alimentarea cu energie electrică a
consumatorilor, conferindu-le acestora posibilitatea de alegere şi deci
flexibilitate în consumul de energie electrică. Acest lucru va determina
creşterea eficienţei energetice.
SmartGrids vor promova calitatea mediului înconjurător permiţând
consumatorilor să aleagă pentru utilizarea surselor de energie nepoluante
 Cerinţe ale dezvoltării reţelelor electrice spre
structuri inteligente

Adaptarea reţelelor electrice existente pentru posibilitatea injectării

de putere dinspre reţeaua de distribuţie înspre reţeaua de transport
fără a conduce la restricţii de funcţionare (de ex: controlul
tensiunii, acţionarea protecţiilor)
Stabilirea unor standarde tehnice şi protocoale de comunicare care
să permită dezvoltarea şi adaptarea echipamentelor electrice
pentru integrarea şi funcţionarea eficientă a acestora în cadrul
reţelelor
Dezvoltarea unor sisteme informaţionale, de calcul şi de
telecomunicaţie care să permită gestionarea reţelelor electrice
d.p.d.v. tehnic cât şi comercial cu scopul de a îmbunătăţii serviciul
de alimentare cu energie electrică a consumatorilor
Cerinţe ale dezvoltării reţelelor electrice spre
structuri inteligente

Dezvoltarea de noi tehnologii care să faciliteze o capacitate de

transfer îmbunătăţită şi pierderi de putere reduse (ex: GIL – linii
cu izolaţie de gaz, superconductivitate, tehnologii FACTS etc. )

Dezvoltarea pe scară largă a sistemelor de comunicaţie care să

permită o utilizare a unor sisteme de automatizare fiabile,
servicii on-line, răspuns bazat pe cerere (demand response) şi un
Sistem de Management al Energiei (DMS)

Tehnologii bazate pe electronica de putere pentru calitatea

alimentării cu energie electrică

Dezvoltarea de dispozitive de stocare a energiei electrice

 Reţele inteligente (SmartGrids)
- o nouă viziune asupra reţelelor electrice -
Flexibilitate: satisfacerea cerinţelor consumatorilor în condiţiile
noilor provocări în funcţionarea reţelelor electrice.
Accesibilitate: garantarea accesului liber la reţea tuturor
utilizatorilor, in particular pentru sursele regenerabile de energie şi
generatoare locale cu eficienţă ridicată şi emisii reduse de poluanţi.

Siguranţă: asigurarea şi îmbunătăţirea siguranţei şi calităţii în

alimentarea cu energie electrică în condiţiile cerinţelor unei societăţi
digitale.

Economicitate: încurajarea dezvoltării infrastructurii reţelelor

electrice prin inovare, management eficient al energiei, competiţie şi
reglementări tehnice.
 Reţeaua electrică inteligentă
- viziunea Comisiei Europene -
Aparate inteligente
SMART-GRIDS Delestaj voluntar de
Viziune pentru viitor – o reţea a Managementul consumului
sarcină ca răspuns la
microreţelelor integrate care se dezechilibrul de puteri La vârf de sarcină,
pot monitoriza şi auto-cicatriza consumul poate fi
Panouri fotoelectrice asigurat din surse proprii
pentru a economisi bani

Locuinţe

Birouri

Perturbaţie în
reţea
Procesoare Senzori
Sisteme digitale de protecţie ce Detectează condiţii nefavorabile
acţionează în microsecunde de funcţionare şi pot semnala
zone care pot fi izolate -
autocicatrizare

Stocare
Energia generată la gol de
sarcină poate fi stocată în
baterii pentru utilizare ulterioară Microreţa izolată

Centrală eoliană Generare distribuită

Centrală electrică
Energia provenită din surse de
de putere mare
producţie proprie, de mică putere, Clădire
conduc la creşterea independenţei
energetice şi la reducerea costurilor
industrială

Flexibilitate
Economicitate
Accesibilitate Siguranţă
 Dezvoltarea aplicaţiilor în Smart Grids
Aplicatii pe partea
operatorilor
Aplicatii pe partea Viitor
consumatorilor
Efici- Aplicaţii
Răspun- Micro- enţa derivate
sul reţele funcţio-
Sursa: IEEE Power & cererii nării
Energy Magazine (2010)

Casa Vehicule Stocarea Generarea Opti-

inteli- electrice energiei distribuită mizare
gentă VAr-Volt

Con- Sisteme de
Automatizări Sistemul de
Automati- Aplicaţii
toare management zări
Inteli- al datelor
în reţeaua management
în staţiile fundamentale
de distribuţie al distribuţiei
gente măsurate electrice

Infrastructura IT Infrastructura reţelei

Infrastructura de
(Magistrale de date electrice (structura
industriale, GIS,
telecomunicaţii
fiderilor / staţiilor)
Pilonii
Comunicaţii cu
(WAN, LAN, puncte de de bază
acces)
consumatorul)

Managementul activelor (infrastructura)

Dezvoltarea conceptului de Smart Grid

Transmission network
GEN 9
CBUS- 26

BUS- 38
CBUS- 26

GEN 8 CBUS- 24

BUS- 26 BUS- 28 BUS- 29 CBUS- 24

BUS- 37
GEN 10
BUS- 17
BUS- 27 CBUS- 28 CBUS- 16 CBUS- 29 BUS- 24

BUS- 30 BUS- 25

CBUS- 27 CBUS- 28 CBUS- 16 CBUS- 29

CBUS- 25 BUS- 21
CBUS- 27 BUS- 16
BUS- 2 BUS- 22

CBUS- 25
GEN 4
CBUS- 18

BUS- 18
CBUS- 18
CBUS- 39 BUS- 33 BUS- 35
BUS- 1 BUS- 3
BUS- 15
CBUS- 3

CBUS- 39 CBUS- 3 GEN 6

BUS- 19 CBUS- 21
GEN 1 BUS- 4
CBUS- 15

CBUS- 21 BUS- 23
BUS- 39 CBUS- 4
BUS- 20
BUS- 5 CBUS- 15
CBUS- 12
CBUS- 4 BUS- 14 BUS- 36 CBUS- 23
BUS- 9 CBUS- 12
BUS- 34 CBUS- 20
BUS- 6 BUS- 7
BUS- 12 GEN 7 CBUS- 23
BUS- 8
GEN 5 CBUS- 20
BUS- 31
CBUS- 7
BUS- 13

CBUS- 8 GEN 2
CBUS- 7 BUS- 11
CBUS- 31

CBUS- 8 BUS- 10
CBUS- 31

BUS- 32

GEN 3

~ ~ Distribution
AMR ~ AMR AMR
~
AMR ~ AMR AMR
~ network
AMR AMR AMR AMR AMR AMR
Dezvoltarea Smart Grid in Reţeaua de Transport

Reţea de transport
GEN 9
CBUS- 26

BUS- 38
CBUS- 26

GEN 8 CBUS- 24

BUS- 26 BUS- 28 BUS- 29 CBUS- 24

BUS- 37
GEN 10
BUS- 17
BUS- 27 CBUS- 28 CBUS- 16 CBUS- 29 BUS- 24

BUS- 30 BUS- 25

CBUS- 27 CBUS- 28 CBUS- 16 CBUS- 29

CBUS- 25 BUS- 21
CBUS- 27 BUS- 16
BUS- 2 BUS- 22

CBUS- 25
GEN 4
CBUS- 18

BUS- 18
CBUS- 18
CBUS- 39 BUS- 33 BUS- 35
BUS- 1 BUS- 3
BUS- 15
CBUS- 3

CBUS- 39 CBUS- 3 GEN 6

BUS- 19 CBUS- 21
GEN 1 BUS- 4
CBUS- 15

CBUS- 21 BUS- 23
BUS- 39 CBUS- 4
BUS- 20
BUS- 5 CBUS- 15
CBUS- 12
CBUS- 4 BUS- 14 BUS- 36 CBUS- 23
BUS- 9 CBUS- 12
BUS- 34 CBUS- 20
BUS- 6 BUS- 7
BUS- 12 GEN 7 CBUS- 23
BUS- 8
GEN 5 CBUS- 20
BUS- 31
CBUS- 7
BUS- 13

CBUS- 8 GEN 2
CBUS- 7 BUS- 11
CBUS- 31

CBUS- 8 BUS- 10
CBUS- 31

BUS- 32

GEN 3

Echipamente electrice Tehnologie Software

• Dispozitive FACTS • Evaluarea securităţii SEE în timp real
• Sisteme de măsurare şi control pe arii • Evaluarea stabilităţii SEE
extinse (WAMCS) şi măsurare fazorială • Optimizarea funcţionării
(PMU) • Estimatoare de stare
•Protecţii digitale • Echilibrarea puterilor active în timp
•EMS-SCADA real
•Conductoare de temperatură ridicată • Controlul tensiune – putere reactivă
•Monitorizarea on-line a stării liniilor
electrice (săgeată, temperatură, curent)
Dezvoltarea Smart Grid in Reţeaua de Distribuţie

Transmission network
GEN 9
CBUS- 26

BUS- 38
CBUS- 26

GEN 8 CBUS- 24

BUS- 26 BUS- 28 BUS- 29 CBUS- 24

BUS- 37
GEN 10
BUS- 17
BUS- 27 CBUS- 28 CBUS- 16 CBUS- 29 BUS- 24

BUS- 30 BUS- 25

CBUS- 27 CBUS- 28 CBUS- 16 CBUS- 29

CBUS- 25 BUS- 21
CBUS- 27 BUS- 16
BUS- 2 BUS- 22

CBUS- 25
GEN 4
CBUS- 18

BUS- 18
CBUS- 18
CBUS- 39 BUS- 33 BUS- 35
BUS- 1 BUS- 3
BUS- 15
CBUS- 3

CBUS- 39 CBUS- 3 GEN 6

BUS- 19 CBUS- 21
GEN 1 BUS- 4
CBUS- 15

CBUS- 21 BUS- 23
BUS- 39 CBUS- 4
BUS- 20
BUS- 5 CBUS- 15
CBUS- 12
CBUS- 4 BUS- 14 BUS- 36 CBUS- 23
BUS- 9 CBUS- 12
BUS- 34 CBUS- 20
BUS- 6 BUS- 7
BUS- 12 GEN 7 CBUS- 23
BUS- 8
GEN 5 CBUS- 20
BUS- 31
CBUS- 7
BUS- 13

CBUS- 8 GEN 2
CBUS- 7 BUS- 11
CBUS- 31

CBUS- 8 BUS- 10
CBUS- 31

BUS- 32

GEN 3

~ ~ Distribution
AMR ~ AMR AMR
~
AMR ~ AMR AMR
~ network
AMR AMR AMR AMR AMR AMR
Dezvoltarea Smart Grid in Reţeaua de Distribuţie
Echipamente electrice Tehnologie Software
• Generarea distribuită • Sistem de Management al
• Consumatori activi Distribuţiei
• Contoare Inteligente şi Infrastructură • Prognoza consumului / producţiei
de Măsurare Inteligentă • Calculul regimului permanent
• Automatizări şi protecţii • Analiza defectelor
• Echipamente de comutaţie • Analiza calităţii energiei electrice
inteligente • Estimarea stării
• Senzori • Echilibrarea puterilor active

μ-Hidro Reţea el. de

~ ~
AMR ~ AMR AMR
~
AMR ~ AMR AMR
~ distribuţie
AMR AMR AMR AMR AMR AMR

Vânt

Generatoare
distribuite
Photovoltaic Consumatori EV Stocare
activi
 Reţele inteligente (SmartGrids)
- noi abordări -

I. Abordarea centrată pe reţeaua electrică

Optimizarea infrastructurii

Optimizarea funcţionării reţelei electrice

Integrarea surselor de energie regenerabilă

Tehnologia informaţională şi de telecomunicaţii

II. Abordarea centrată pe utilizatorii reţelei electrice

Reţelele electrice de distribuţie active

Piaţa de energie electrică şi eficienţa energetică

 I. Abordarea centrată pe reţeaua electrică

echilibrarea în timp real

a puterilor active evaluarea securităţii sisteme de monitorizare
în timp real şi control pe arii extinse:
WAMS şi WACS

1.1. Optimizarea
pregătirea continuă a
funcţionării
operatorilor de reţea reţelei electrice

produse software performante planuri de apărare sau

restaurare împotriva
producerii unor avarii

FACTS şi
HVDC
 I. Abordarea centrată pe reţeaua electrică

Extinderea
infrastructurii
reţelei europene

Noi metode de Întărirea liniilor de

planificare şi 1.2. Optimizarea
transport existente
management al infrastructurii
activelor reţelei electrice

Necesitatea de
date fiabile şi
consistente Conductoare
FACTS si compozite
HVDC
 I. Abordarea centrată pe reţeaua electrică

Motor
Diesel

PV
strategii de
management al
energiei

1.3. Integrarea Microturbine

surselor regenerabile
la scară largă

Stocare

Centrala Electrică Virtuală Generatoare eoliene

Impactul surselor distribuite asupra
reţelelor electrice ...
 I. Abordarea centrată pe reţeaua electrică

1.4. Tehnologia informaţiei şi telecomunicaţii

Tehnologii şi standarde pentru crearea interfeţei cu utilizatorii

reţelei electrice, pentru a sprijini consumatorii să devină “activi”
pentru participarea la piaţa de energie electrică, pentru a facilita
crearea centralei electrice virtuală etc.;

Protocoale de comunicaţie pentru toate nivelurile relaţionale;

Sisteme şi medii de transfer a informaţiei, obiectiv esenţial

pentru sincronizarea acţiunilor întreprinse in reţelele electrice;

Sisteme automate în reţelele de distribuţie, sisteme avansate de

măsurare şi citire de la distanţă.
 I. Abordarea centrată pe reţeaua electrică

Senzori la înaltă tensiune

Senzori la joasă
tensiune Monitorizarea şi controlul
pe arii extinse
Senzori, transfer şi
înregistrare de date
Internet

Contoare
inteligente

Accesul datelor de
la distanţă
 I. Abordarea centrată pe reţeaua electrică

Sisteme de protecţie
Regulator
de tensiune

Dispozitive de
Automatizări şi automatizare
protecţii

Separatoare de
sarcină

Control on-line Reconfigurarea

al recloserelor reţelei
 II. Abordarea centrată pe utilizatorii reţelei electrice

managementul reconfigurarea reţelei

alarmelor şi electrice asistată de la
defectelor distanţă

dispecerizarea şi proceduri de auto-

managementul local al GD restaurare

2.1. Reţelele
electrice de
distribuţie
active
produse de calcul pentru
produse software pentru
optimizarea dimensionării,
reconfigurarea optimală
amplasării şi configurării
şi restaurarea serviciului
unor microreţele în cadrul
de furnizare în reţelele
reţelelor de distribuţie
de distribuţie active
 II. Abordarea centrată pe utilizatorii reţelei electrice

dezvoltarea
conceptelor de
microreţea şi centrală
virtuală

2.2. Piaţa de
energie electrică şi
eficienţa energetică

crearea mecanisme de piaţă

“consumatorilor transparente şi
activi” flexibile
 Configuraţia Smart Grids

Aparate inteligente
SMART-GRIDS Delestaj voluntar de
Viziune pentru viitor – o reţea a Managementul consumului
sarcină ca răspuns la
microreţelelor integrate care se dezechilibru de puteri La vârf de sarcină,
pot monitoriza şi auto-cicatriza consumul poate fi
Panouri fotoelectrice asigurat din surse proprii
pentru a economisi bani

Locuinţe

Birouri

Perturbaţie în
reţea
Procesoare Senzori
Sisteme digitale de protecţie ce Detectează condiţii nefavorabile
acţionează în microsecunde de funcţionare şi pot semnala
zone care pot fi izolate -
autocicatrizare

Stocare
Energia generată la gol de
sarcină poate fi stocată în
baterii pentru utilizare ulterioară Microreţea izolată

Centrală eoliană Generare distribuită

Centrală electrică
Energia provenită din surse de
de putere mare
producţie proprie, de mică putere, Clădire
conduc la creşterea independenţei
energetice şi la reducerea costurilor
industrială

Flexibilitate
Economicitate
Accesibilitate Siguranţă
Integrarea surselor de generare: o mare provocare

Micro-hidro Centrală eoliană

centrale Centrală “off-shore”
fotoelectrică
Hidrocentrală
Biomasă
CTE cu 0 emisii Controler
local
Microreţea
Transformator
Energia
valurilor
Panouri
Panouri fotoelectrice
fotoelectrice

Nod de
comunicaţie

Managementul
consumului
CHP
μStocare Stocare de
Stocare de Pile cu
de energie hidrogen
energie termcă SMES combustibil
electrică
 Smart Integration
Agregarea grupurilor eoliene şi prognoza producţiei

GAZ

Sisteme de stocare a
energiei în baterii (BESS)
