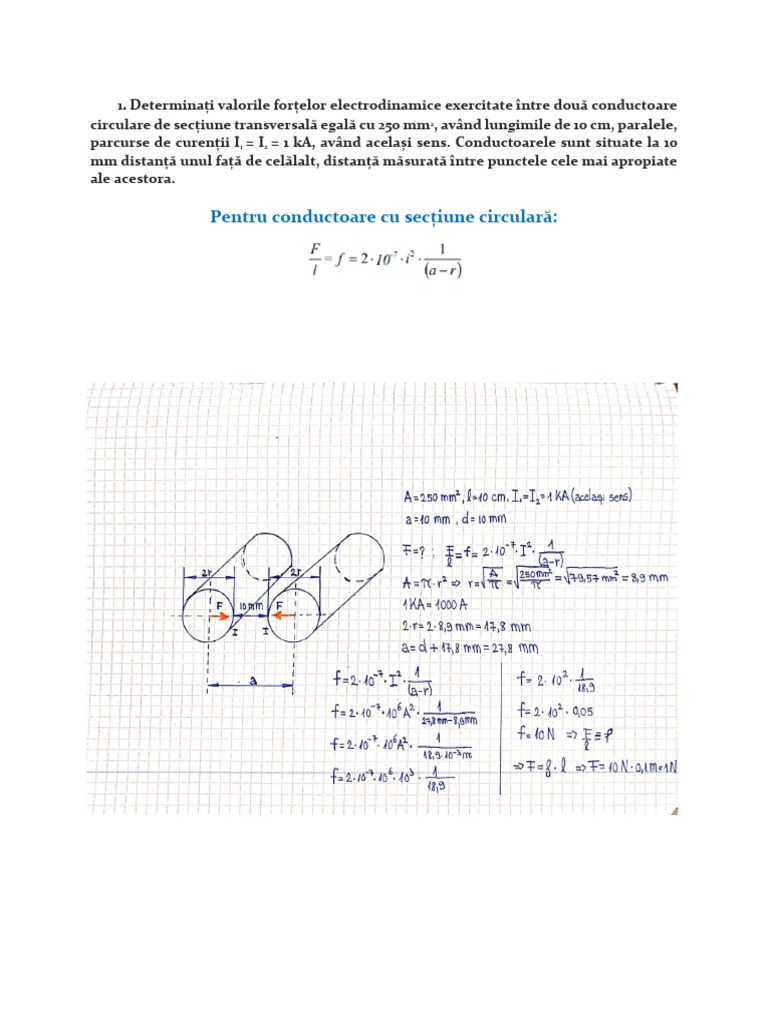

1.

Determinați valorile forțelor electrodinamice exercitate între două conductoare

circulare de secțiune transversală egală cu 250 mm2, având lungimile de 10 cm, paralele,
parcurse de curenții I1 = I2 = 1 kA, având același sens. Conductoarele sunt situate la 10
mm distanță unul față de celălalt, distanță măsurată între punctele cele mai apropiate
ale acestora.

Pentru conductoare cu secțiune circulară:

 2. Determinaţi valorile forţelor electrodinamice exercitate între două conductoare de
lungime 10 m, paralele, de secţiune dreptunghiulară, 20 x 10 mm2 , parcurse de curenţii I1 =
I2 = 100 A, având acelaşi sens. Conductoarele au laturile mici paralele (apoi laturile mari
paralele) şi sunt situale la 20 mm distanţă unul faţă de calălalt (distanţa este măsurată între
feţele cele mai apropiate). Aceeaşi problemă utilizând analiza numerică prin FEMM® sau
Infolytica MagNet 2D.

Pentru conductoare paralele de lungimi mici, dar egale faţă de

distanţa dintre ele, expresia forţei în forma şi mai simplă:
 3. Să se verifice la stabilitate termică un întreruptor automat PKZ NZMN3-ME350, cu datele
disponibile în catalog (se notează din cataloagele disponibile în Laboratorul de
echipamente electrice, sau de pe pagina web a firmei Moeller), dacă se cunosc: Isc0 = 23,5
KA; raportul R/X al căii de curent dintre sursa şi scurt = 0,21; Isc∞ = 16,5 KA; tsc = 1s.

, în care: Isc0 = valoarea iniţială a componentei periodice; kşoc = factor ce depinde de

raportul R/X al căii de curent dintre sursa şi locul scurtcircuitului şi este dat în nomograma
de mai jos:

Verificarea propriu zisă se face prin compararea curentului limită dinamic, Ild, cu valoarea
curentului de şoc:
 4. Un circuit de curent continuu este alimentat de la o sursă de tensiune continuă
U=110V. Cunoscând valoarea curentului în circuitul închis, 8A, să se determine la ce
lungime a arcului electric se obţine o ardere stabilă, la curentul de 2A. Determinaţi
energia dezvoltată în arc pentru o perioadă de ardere de 5s.
5. Să se determine punctele de ardere stabilă respectiv instabilă pentru arcul electric de
curent continuu produs de două contacte de cupru, la distanţa de 4cm, dacă circuitul este
alimentat la o tensiune de 120V şi rezistenţa circuitului este de 0,5Ω.
 6. Determinaţi căderea de tensiune pe un contact de argint, astfel încât să nu se topească
la temperatura mediului ambiant de 35°C, dacă supratemperatura căii de curent în care este
montat contactul este de 50°C. Temperatura de topire a argintului este de 960,50°C.

7. Contactele unui contactor, sub forma unor pastile de argint, sunt parcurse de un
curent electric de 200 A. Forţa de apăsare a contactelor este de 4 kgf. Considerând contactul
ca fiind de suprafată şi punctele de atingere identice, calculaţi rezistenţa de contact,
numărul punctelor de contact, raza unei suprafeţe de contact şi căderea de tensiune pe
acesta. Determinaţi eroarea de determinare a rezistenţei de contact prin cele două relaţii
aplicabile. Parametrii de material sunt: H=5000 kgf/cm2 , ρ=2·10-6 Ω·cm, ξ=0,45, ρp=10-12 Ω·m2
