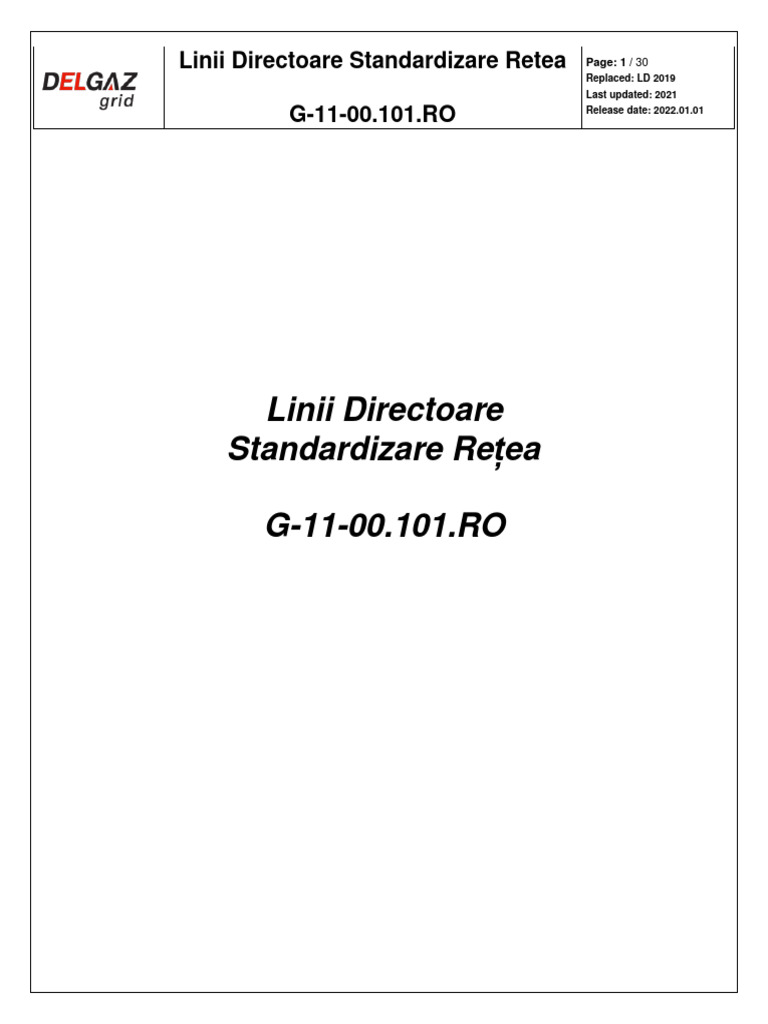

Linii Directoare Standardizare Retea Page: 1 / 30

Replaced: LD 2019
Last updated: 2021

G-11-00.101.RO Release date: 2022.01.01

Linii Directoare
Standardizare Rețea

G-11-00.101.RO
Fișă validare

Aprobat,
Director General Adj
Mihaela CAZACU
Digitally signed
by CAZACU
MIHAELA-
LOREDANA
Date: 2021.12.19
11:59:13 +02'00'

Funcție/compartiment Nume și prenume Semnătura

STELIAN Digitally signed by

Director Departament Strategie și STELIAN
CONSTANT CONSTANTIN
Stelian Constantin BULIGA BULIGA
Date: 2021.12.17
Tehnologie Rețea Electricitate IN BULIGA 11:56:48 +02'00'

Verificat Șef Serviciu Tehnologie și Inovare

Marius IUZIC
Rețea Electricitate
Digitally signed by
GABRIELA COSARCA
DN: c=DE, o=E.ON SE,
Ofiter Standardizare CTO Gabriela COȘARCĂ serialNumber=G12176,
cn=GABRIELA COSARCA
Date: 2021.12.17
08:51:47 +02'00'

Elaborat Colectivul Serviciului Tehnologie si Inovare Rețea Electricitate

2
CUPRINS

1. OBIECTIV........................................................................................................................... 4
2. SCOP .................................................................................................................................... 4
3. LINII DIRECTOARE PRIVIND INVESTIŢIILE ......................................................... 5
3.1 Investiții noi ........................................................................................................................... 5
3.1.1 Stații de transformare 110/20 kV ................................................................................................................5
3.1.2 Linii electrice ............................................................................................................................................ 10
3.1.3 Posturi de transformare (de rețea) ............................................................................................................. 14
3.1.4 Firide generale (de rețea tip E) ................................................................................................................. 18
3.2 Modernizări ......................................................................................................................... 18
3.2.1 Staţii de transformare 110/MT.................................................................................................................. 18
3.2.2 Staţii de transformare MT/MT.................................................................................................................. 20
3.2.3 Linii electrice ............................................................................................................................................ 20
3.2.4 Posturi (de rețea)....................................................................................................................................... 22
3.2.5 Firide ........................................................................................................................................................ 22
3.2.6 Branșamente ............................................................................................................................................. 23
4. LINII DIRECTOARE PRIVIND RACORDAREA ...................................................... 23
4.1 Stații de transformare......................................................................................................... 24
4.1.1 110 kV ...................................................................................................................................................... 24
4.1.2 Medie tensiune.......................................................................................................................................... 24
4.2 Linii electrice ....................................................................................................................... 24
4.2.1 LEA 110 kV ............................................................................................................................................. 24
4.2.2 LEA medie tensiune ................................................................................................................................. 25
4.2.3 LEA joasă tensiune ................................................................................................................................... 25
4.2.4 LES medie tensiune .................................................................................................................................. 26
4.3 Posturi de transformare ..................................................................................................... 26
4.4 Firide .................................................................................................................................... 27
4.4.1 Firide generale (de rețea) .......................................................................................................................... 27
4.4.2 Firide de client .......................................................................................................................................... 27
4.5 Branșamente ........................................................................................................................ 27
Se interzice amplasarea instalațiilor de utilizare de-a lungul drumurilor publice sau
private. ......................................................................................................................................... 27
4.5.1 Aeriene ..................................................................................................................................................... 27
4.5.2 Subterane .................................................................................................................................................. 27
4.6 Racordare noi instalații de iluminat public ...................................................................... 27
5. LINII DIRECTOARE PRIVIND MĂSURA ................................................................. 28
5.1 Tipuri ................................................................................................................................... 28
5.2 Racordare MT ..................................................................................................................... 29
5.3 Racordare IT ....................................................................................................................... 29

3
5.4 Securizare ............................................................................................................................ 29
5.5 Verificare ............................................................................................................................. 30
6. DOCUMENTE DE REFERINTA ................................................................................... 30
7. ANEXE............................................................................................................................... 30
Anexa 1 – Lista principalelor echipamente și materiale utilizate în cadrul lucrărilor de
investiții DEGR ........................................................................................................................... 30
Anexa 2 – Lista SOT aplicabile ................................................................................................. 30
Anexa 3 - Lista ST ....................................................................................................................... 30
Anexa 4 – Standarde si documente tehnice elaborate în cadrul CTO ................................... 30

1. OBIECTIV

Prezentul document:
• pune bazele unei proceduri uniforme de elaborare, implementare și aplicare a
principiilor de abordare a lucrărilor de investiții, modernizări, racordare de noi
utilizatori și a măsurării energiei electrice.
• defineste prevederile concrete, precise în conformitate cu legile, reglementările
tehnice, standardele aplicabile ( IEC, CEN, standarde europene și standrade
nationale) și a standardelor tehnice elaborate in cadrul CTO corespunzătoare
cerințelor rețelei și ajută la asigurarea conformității cu principiile tehnologice
stabilite.
• Se vor avea in vedere măsuri de reducere a conținutului de SF6 din echipamentele
electrice de înaltă tensiune și medie tensiune instalate. Vor fi implementate măsurile
de reducere a continutului de SF6 identificate la nivel de grup E.ON si aplicabile
DEGR, in cadrul echipelor de proiect din cadrul CTO (ex. Climaneutral), prin
aplicarea diferitelor tehnologii, care propun inlocuirea SF6 (atât ca mediu izolant,
cât și ca mediu de stingere a arcului electric).

2. SCOP
Documentul definește un set de cerințe comune pentru investitiile, racordarea si masura in
sistemul de distributie, si care sunt necesare pentru a asigura siguranța în funcționare, frecvența
de alimentare și eficiența sistemului de distributie și a resurselor aferente.Toate aspectele ce nu
sunt reglementate prin aceste linii directoare, vor fi considerate excepții și vor fi soluționate
punctual în cadrul CTE.

4
 3. LINII DIRECTOARE PRIVIND INVESTIŢIILE
Toate instalațiile DEGR se vor inscripționa în conformitate cu instrucțiunea IP-SSM-33.

3.1 Investiții noi

Instalațiile și echipamentele electrice trebuie să fie proiectate, fabricate, montate, întreținute

și exploatate astfel încât să asigure protecția împotriva pericolelor generate de energia electrică,
precum și protecția împotriva pericolelor datorate incompatibilității cu mediul extern. Realizarea
și testarea echipamentelor trebuie să fie în conformitate cu standardele europene sau echivalente
precizate în specificațiile tehnice.
Toate instalațiile de medie tensiune se realizează cu echipamente având tensiunea nominală
de 20 kV în perspectiva generalizării acestei valori pentru medie tensiune.

3.1.1 Stații de transformare 110/20 kV

Acestea vor fi de tip deschis, cu celule de 110 kV cu izolație în aer.

Stațiile vor fi dimensionate pentru 2 TRAFO IT/MT având puterea maxima de 40 MVA.
Dacă stațiile se pot prelua reciproc pe distribuitori de MT, atunci se pot echipa fiecare cu câte un
singur TRAFO IT/MT. Celulele de linii 20 kV se vor dimensiona pentru minim 630 A și celulele
de Cuplă și Trafo se vor dimensiona pentru minim 1250 A.
Stațiile vor fi de tipul fără personal, integrate în sistemul SCADA și vor avea:
- căi de acces betonate, spațiul stației urmând a fi acoperit cu piatră spartă;
- sistem de iluminat exterior, preferabil cu alimentare din surse regenerabile;
- îngrădire din plasă metalică zincată la cald și sistem de protecție antiefracție, anti-
incendiu integrate în sistemul SCADA.
Toată izolația va fi de tip compozit, cu excepția transformatoarelor, la care poate fi ceramică.
Modul de tratare neutru 110 KV va fi analizat punctual, putând fi adoptată una dintre variantele
următoare: legat direct la pământ sau prin intermediul unui separator.
Se va analiza montarea panourilor fotovoltaice montate pe clădire.
A. Stația exterioară 110 kV
➢ Schema de conexiuni tip:
- intrare – ieșire cu bară simplă secționată rigid cu două separatoare trifazate cu
comutație în aer, echipate cu două cuțite de legare la pământ acționate cu dispozitiv
de acționare trifazat electric;
- alimentare radială tip racord adânc prin două LEA 110 kV, dintr-o stație în buclă,
dacă noua stație deservește o zonă a cărui consum impune acest lucru sau nu poate fi
preluat din altă stație, pe medie tensiune;
- alimentare radială tip racord adânc printr-o LEA 110 kV, dintr-o stație în buclă dacă
noua stație deservește o zonă a cărui consum poate fi preluat din altă stație;

5
 o Se accepta solutia cu modul compact dacă soluțiile anterioare nu sunt fezabile din
punct de vedere tehnic si/sau economic;
- montanții vor fi din oțel, realizați din profile HEA sau în construcție tubulară, cu
protecție anticorozivă și vor fi prevăzuți cu buloane pentru urcarea/coborârea
lucrătorilor în condiții de securitate în muncă astfel încât să excludă utilizarea de scări
metalice mobile;
- riglele stației vor fi realizate din profile HEA
o Se accepta solutia în sistem zăbrelit dacă solutiile anterioare nu sunt fezabile din
punct de vedere tehnic și/sau economic.
- suporții de aparataj vor fi din oțel, cu profile HEA sau în construcție tubulară;
- pentru montanți, suporți și rigle, protecția anticorozivă va fi realizată prin zincare la
cald.
➢ Priză de pământ din oțel cu protecție anticorozivă realizată prin zincare la cald;
➢ Paratonere din oțel cu protecție anticorozivă realizată prin zincare la cald montați în soluție
demontabila tip baionetă;
➢ Bare de tip rigid din aluminiu având secțiunea căii de curent 450 mm2 , cu izolație
compozită și armături din oțel cu protecție anticorozivă realizată prin zincare la cald;
➢ Celule cu izolație în aer pentru:
LEA, echipate cu:
- separatoare de bară și de linie trifazate, echipate cu unul respectiv două cuțite de
legare la pământ și acționate cu dispozitiv de acționare trifazat electric;
- întrerupător trifazat cu comutație în SF6 acționat cu dispozitiv de acționare trifazată
cu resort;
- transformatoare monofazate de tensiune și curent pe toate cele trei faze;
TRAFO, echipate cu:
- separator de bară trifazat echipat cu un cuțit de legare la pământ acționat cu dispozitiv
de acționare trifazat electric;
- întrerupător trifazat cu comutație în SF6 acționat cu dispozitiv de acționare trifazat cu
resort;
- transformatoare monofazate de curent pe toate cele trei faze.
Măsură, echipate cu:
- in cazul existentei barei duble măsura la nivel de fiecare bara 110 KV
- separator de bară trifazat echipat cu un cuțit de legare la pământ cu comutație în aer
acționat cu dispozitiv de acționare trifazat electric;
- transformatoare monofazate de tensiune pe toate cele trei faze;
- descărcătoare monofazate cu ZnO;
➢ TRAFO 110 / 20 kV (1 sau 2 unități 6,3 – 40 MVA) echipat cu:
- racordat aerian la 110 kV și în cablu la 20 kV;
- platformă betonată fără cale de rulare;
- RAT;
- cuva de retenție din beton armat etanșă dimensionată pentru a reține 110 % din
volumul total de ulei din trafo;

6
➢ Dulapuri metalice externe protejate anticoroziv pentru conexiuni circuite secundare
➢ Canale de cabluri betonate acoperite cu dale din materiale compozite sau beton armat
B. Stația de conexiuni 20 kV și camera de comandă
➢ Corp de comandă și conexiuni din beton sau metalic protejat anticoroziv tip anvelopă
extensibilă , inclusiv sistem de încălzire ( stabilit funcție de sursa existentă);
➢ Panouri circuite protecție și automatizare 110 kV integrate în sistemul SCADA
- Panouri servicii interne c.c., c.a. și semnalizări
- Panou SCADA + comunicații
- Panou măsură 110 kV
- Panou DAS f + u și AAR (și DRRI după caz). Se va prevedea dublă alimentare a
automatizării DAS
➢ 2 redresoare automate;
➢ 1 baterie de acumulatoare montate în cameră separată destinată acestui scop și climatizată.
Montajul va fi pe stelaj ( pardoseală) deschis;
➢ Schema de conexiuni cu bară simplă secționată
➢ Bare de tip rigid din aluminiu
➢ Priză de pământ din oțel cu protecție anticorozivă realizată prin zincare la cald
➢ Celule cu izolație în aer pentru:
LEA, LES, Baterii condensatoare, TRAFO, Servicii interne echipate cu:
- întrerupător trifazat cu comutație în vid acționat cu dispozitiv de acționare trifazat cu
resort sau actuator magnetic, debroșabil;
- transformatoare monofazate de curent pe toate cele trei faze cu cu trei secundare la
celula trafo și două la celelalte tipuri de celule;
- unul sau două transformatoare toroidale funcție de sistemul de tratare a neutrului prin
rezistor sau bobină;
- Transformator tensiune in cazul celulelor cu control lipsa tensiune;
- cuțit trifazat de legare la pământ cu dispozitiv de acționare trifazat manual.
- sistem de protecție și automatizare digital integrat în sistemul SCADA.
- Transformatoarele de Servicii Interne si Baterii de condensatoare (daca sunt 2) se vor
racorda la secții de bară diferite;
Cuplă, echipată cu:
- întrerupător trifazat cu comutație în vid acționat cu dispozitiv de acționare trifazat cu
resort sau actuator magnetic, debrosabil;
- separatoare de bară trifazat
- transformatoare monofazate de curent pe toate cele trei faze, montate intre Separator
Sectia B si intrerupător;
- sistem de protecție digital integrat în sistemul SCADA.
Măsură, echipate cu:
- transformatoare monofazate de tensiune și siguranțe pe toate cele trei faze;
- Cărucior debrosabil;
- sistem de protecție digital integrat în sistemul SCADA;

7
➢ TRAFO 20/0,4 kV (2 unități) servicii interne și asigurare creare nul, echipat cu:
- cuvă/platformă de retenție din beton armat etanșă;
- asigurare distanțe de protecție prin îngrădire. Îngrădire din plasă metalică cu protecție
anticorozivă realizată prin zincare la cald și sistem de deschidere ușă acces condiționat
- separator monopolar de exterior, cu cuțit de legare la pământ
➢ Baterii de condensatoare, echipate cu:
- condensatoare cu circuit inclus de descărcare;
- transformatoare bifazate de tensiune;
- transformator de curent pentru protecția diferențială;
- conexiune cu dispunere orizontală, în stea dublă, legături flexibile de Cu între
condensatoare sau varianta constructiva in container pentru solutia automata;
- stelaj din oțel cu protecție anticorozivă realizată prin zincare la cald;
- două cuțite trifazate de legare la pământ borne baterie și stelaj și un cuțit monofazat
de legare la pământ a nulurilor conexiunilor stea cu dispozitiv de acționare comun;
- îngrădire din plasă metalică cu protecție anticorozivă realizată prin zincare la cald și
sistem de deschidere ușă acces condiționat de închidere cuțite de legare la pământ
aferente nulurilor baterie;
- platformă de retenție din beton armat etanșă.
- Daca la nivel dse stație sunt 2 baterii BK, acestea vor fi racordate la secții diferite
➢ Sistemul de tratare a neutrului rețelelor de MT se va realiza astfel, asigurând 2 grupuri, fiind
interzise rețelele cu neutrul izolat:
- rețele de cabluri– rezistor de valoare mică (300, 600, 1000 A);
- rețele aeriene sau mixte - bobină cu injecție de curent pe JT;

Funcție de soluția adoptată se va avea în vedere:

instalația de tratare prin rezistor va fi echipată cu:
- rezistor;
- transformator de curent și transformator de tensiune;
- racord aerian la trafo servicii proprii prin separator de nul cu comutație în aer, cu cuțit
de legare la pământ spre rezistor acționat electric și manual,
instalația de tratare prin bobină de stingere va fi echipată cu:
- bobină în cuvă metalică de tip „oală” cu capac, etanșă, cu protecție anticorozivă;
- va fi cu injectie de curent in secundar și sistem automat de reglaj;
- izolație interna în ulei și externă compozit/ceramic;
- sistem răcire naturală;
- transformatoare monofazate de curent și tensiune;
- descărcător cu oxid de zinc;
- cuvă/platformă de retenție din beton armat etanșă;
- racord aerian la echipamentul de creare punct neutru, trafo servicii proprii prin
separator de nul cu comutație în aer, cu cuțit de legare la pământ spre bobină acționat
electric si manual;
- asigurare distanțe de protecție prin îngrădire. Îngrădire din plasă metalică cu protecție
anticorozivă realizată prin zincare la cald și sistem de deschidere ușă acces condiționat
C. Sistemul de protecții și automatizări

8
➢ Pentru celule LEA 110 kV
În buclă:
- Protecție de distanță direcționată;
- Protecții maximale temporizate direcționate de curent homopolar în două trepte;
- Protecție diferențială longitudinală dacă linia este scurtă interconectată, cu OPGW;
- RAR;
- DRRI;
- Anclanșare automată la declanșare buclă condiționat de regimul de funcționare și rolul
în sistem;
- Analizor de calitatea energiei (câte unul aferent fiecărei secții de bară);
Radială:
- Protecție de distanță dacă linia nu este scurtă;
- Protecții maximale rapidă și temporizată de curent;
- Protecții maximale temporizate de curent homopolar în două trepte;
- RAR;
- DRRI;
- Analizor de calitatea energiei dacă LEA este alimentată din stația altui operator;
➢ Celulă TRAFO IT/MT
- Protecție de gaze cuvă și comutator de ploturi;
- Protecție diferențială longitudinală;
- Protecții maximale temporizate de curent 110 și 20 kV;
- Protecții maximale temporizate de curent homopolar 20 kV de bază și de rezervă;
- Protecție maximală temporizată de tensiune homopolară 20 kV de rezervă la tratare
prin rezistor;
- Protecție maximală temporizată de curent de rezervă bare medie tensiune în stațiile în
buclă. Pentru cele radiale această protecție este asigurată de protecțiile maximale
temporizate din stația/stațiile de alimentare;
- Analizor de calitatea energiei (unul aferent fiecărei secții de bară);
- Automatizare RAT;
- AAR dacă sunt două transformatoare. Logica AAR-ului va fi adaptată pentru fiecare
stație de transformare, funcție de echipamentele primare și secundare existente în
stația respectivă.
➢ TRAFO servicii proprii
- Protecție de gaze cuvă;
- Protecții maximale de curent rapidă și temporizată 20 și 0,4 kV;
- Protecție maximală temporizată de curent homopolar.
➢ Baterii de condensatoare
- Protecții maximale de curent rapidă și temporizată 20 și 0,4 kV;
- Protecții maximale și minimale temporizate de tensiune;
- Protecție maximală temporizată de curent homopolar;
- Protecție diferențială longitudinală;
- DRRI.
➢ Bobină

9
 - Protecție de gaze cuvă;
- Sistem de acord automat.
➢ Celule LEA 20 kV
- Protecții maximale de curent rapidă și temporizată;
- Protecție maximală temporizată de curent homopolar de bază și de rezervă;
- RAR;
- Protecție selectivă la simple puneri la pământ, pe LEA 20 kV în comun cu LEA JT.
➢ Celule LES și Cuplă 20 kV
- Protecții maximale de curent temporizate;
- Protecție maximală temporizată de curent homopolar;
- Contor întreruperi și goluri.
➢ Celulă măsură
- Protecții maximale și minimale temporizate de tensiune;
- Protecție maximală temporizată de tensiune homopolară;

➢ Stațiile tratate cu bobină de stingere, cu ocazia modernizării sistemului de tratare și/sau a

circuitelor secundare, se vor echipa cu protecție declanșare selectivă a liniilor cu punere la
pământ.

3.1.2 Linii electrice

A. Linii electrice aeriene
Traseul acestora va fi de regulă în lungul căilor rutiere, pe domeniul public. In zone
inundabile se utilizează fundații speciale.
➢ LEA 110 kV
Rețeaua aeriană de 110 kV este de tip buclat, cu funcționare buclată, exceptând alimentările
stațiilor radiale.
Buclarea este de tip inel cu stații înseriate și injecții din rețeaua de transport.
Detalii LEA 110 kV:
lungimea maximă 40 km;
stâlpi metalici tubulari cu 1 și 2 circuite pentru susținere și întindere, zincați la cald;
fundații turnate exceptând amplasamentele în zone inundabile sau cu teren instabil unde se
vor utiliza fundații speciale;
priză de pământ cu protecție anticorozivă realizată prin zincare la cald;
console metalice zincate la cald;
izolație compozită;
conductoare neizolate
- active: Ol – AL de 185 mm2 sau conductoare cu capacitate mărită de transport
- de protecție: Ol – AL de 95 mm2 sau OPGW când acesta oferă și suport pentru
telecomunicații

10
 nu este permisă amplasarea pe stâlpii acestor linii a altor circuite de energie electrică (alt
nivel de tensiune);
stâlpii metalici tubulari vor fi prevăzuți cu scară metalică fixă pentru urcarea/coborârea
lucrătorilor în condiții de securitate în muncă. Capătul inferior al scării va fi amplasat la
aproximativ 4 metri față de sol;
Dacă prezența păsărilor o impune, se vor utiliza sistem de protecție/ocrotire a păsărilor;
Este permisă amplasarea pe stâlpii acestor linii a circuitelor de telecomunicații echipate
doar conductor tip ADSS.
➢ LEA 20 kV
Rețeaua aeriană de 20 kV este de tip buclat cu funcționare radială. Buclarea se realizează
utilizând reclosere și separatoare telecomandate, de tipul interconectat prin axe între stații sau în
cazul stațiilor izolate, de tip inel, în acest caz axele fiind racordate la aceeași stație.
Detalii LEA 20 kV:
lungime maximă ax 20 km, dar va fi stabilită funcție de distribuția geografică a stațiilor;
se vor utiliza doar stâlpi de beton centrifugați, cu 1 sau 2 circuite.
fundații turnate sau în zone inundabile/teren instabil unde se vor utiliza fundații speciale;
priză de pământ cu protecție anticorozivă realizată prin zincare la cald;
coronament metalic zincat la cald. Pentru susținere se va utiliza doar coronament elastic;
izolație compozită;
conductoare active neizolate cu secțiunea de 70 mm2. Din considerente de:
- sarcină, se poate utiliza secțiunea de 95 sau 120 mm2
- coexistență, se poate utiliza cablul aerian, torsadat sau conductor preizolat
din considerente de:
- condiții meteorologice deosebite (vânt, chiciură) se pot utiliza distanțiere interfazice;
- păsări, se pot utiliza izolatoare speciale cu accesorii izolante (izolatoare cu sistem de
protecție a păsărilor)
dispozitive de detecție și semnalizare defect (în ax dacă distanța dintre 2 separatoare
depășește 5 km, la derivație, la racord, intrare/ieșire LEA MT în/din zone împădurite și
zone greu accesibile — traversări de ape, drumuri etc.);
aparatele de comutație aferente se vor monta după cum urmează:
- separatoare de secționare pe ax sau derivație vor fi funcție de densitatea de utilizatori
și configurația terenului (acces), astfel încât să nu existe porțiuni de linie mai lungi de
5 km între echipamente. Acestea vor fi cu comutație în aer, 31,5 A, cu CLP și echipate
cu 2 dispozitive de acționare
- separatoare de racord. Acestea vor fi cu comutație în aer, echipate cu CLP spre racord,
31,5 A sau 25 A, cu un dispozitiv de acționare
- separatoare la PTA numai dacă între acesta și separatorul de racord este o distanță mai
mare de 250 m sau nu este vizibil de la PTA. Acestea vor fi cu comutație în aer, 25A
echipate cu CLP spre PTA și cu un dispozitiv de acționare
- separatoare telecomandate vor fi integrate în sistemul SCADA, fără CLP şi
transmitere în SCADA a curenților de defect monofazat și polifazat, cu sau fără
dispozitive de sesizare pentru implementare in sistemul de automatizare IUZIC.
- reclosere telecomandate integrate în sistemul SCADA

11
 o se vor amplasa separatoare de separație în amonte și în aval de recloser, locul de
montaj al acestor separatoare fiind stabilit punctual, funcție de configurația rețelei.
În cazul rețelelor radiale, se va amplasa doar un separator în amonte de recloser.
- separatoarele și recloserele telecomandate vor fi prevăzute cu platformă de lucru cu
balustradă din oțel zincat la cald, fără scară fixă de acces;
- Montarea descărcătoarelor cu oxid de zinc se va realiza :
o Reanclanșatoare : pe ambele părți si pe toate fazele în cazul în care acestea nu
sunt echipate ca și kit complet de către furnizor echipament. Reanclanșatorul nu
va fi considerat ca echipament utilizat pentru separarea vizibilă;
o Separatoare telecomandate echipate cu transformator de tensiune bifazat: 2
descărcătoare, montate pe fazele și pe partea unde este montat transformatorul de
Tensiune , cat mai aproape de punctele de conectare ale acestora la conductoarele
LEA;
o Separatoare telecomandate echipate cu transformator de tensiune bifazat și
transformatoare de curent, utilizate pentru automatizarea I.U.Z.I.C: 3
descărcătoare, montate pe toate fazele și pe partea unde este montat
transformatorul de tensiune. Transformatorul de curent va fi montat pe partea
opusă transformatorului de tensiune;
o Posturi de transformare aeriene: 3 descărcătoare montate pe toate fazele integrate
în cadrul de siguranțe trifazat

- delimitarea zonelor urbane de zonele rurale alimentate din aceeași LEA de medie
tensiune se va face prin separatoare de secționare;
- în zonele metropolitane, se va face utiliza soluția LES
- pentru zonele împădurite se va utiliza soluția cablului aerian

Este permisă amplasarea pe stâlpii acestor linii a circuitelor de telecomunicații, conductor

tip ADSS.
Este permisă amplasarea pe aceiași stâlpi a rețelelor de MT și JT. Prin retragerea
derivației/racordului, sa nu existe pe partea de jt posibilitatea apariției tensiunii. Pentru
fiecare acest caz, LEA comun MT cu JT vor fi stabilite/elaborate instructiuni de exploatare
înainte de PIF.
Se va realiza dubla legătură la polii separatoarelor pe contactele mobile;
Sistemul de protecții și automatizări
Recloserele vor fi prevăzute cu :
- protecție maximală de curent rapidă și temporizată
- protecție maximală temporizată de curent homopolar directionata
- RAR
- Funcție de minimă/maxima frecvență, minima/maxima tensiune în cazul recloserelor
montate la producători
Se va analiza implementarea cu ocazia oricărei lucrări de dezvoltare a automatizării I.U.Z.I.C
➢ LEA 0,4 kV
Rețeaua aeriana de 0,4 kV este de tip buclat cu funcționare radială în zona urbană și rurală
unde schema de distribuție 0,4 kV din zonă permite acest lucru și majoritar de tip radial în zona

12
rurală datorită lipsei celei de a doua alimentări. Buclarea se realizează de tipul interconectat prin
axe între posturi diferite sau între plecările aceluiași PT.
Funcționarea buclată se realizează între cei doi stâlpi terminali prin intermediul a 2 cutii de
secționare și conductorul montat între acestea, în schema normală de funcționare, fără siguranțe în
ambele cutii.
Detalii LEA 0,4 kV:
lungimea maxima 1350 m cu secțiunea conductorului de 95 mm2;
se vor utiliza doar stâlpi de beton vibrați, cu 1 sau 2 circuite.
fundații turnate la stâlpii de întindere, colț sau terminali și burate la cei de susținere.
priză de pământ cu protecție anticorozivă realizată prin zincare la cald;
conductoare izolate torsadate cu armături din oțel zincat la cald (care să permită montarea
conductorului fără secționare) cu secțiunea de 95mm2:
pe liniile aeriene cu conductoare izolate torsadate nu se vor monta descărcătoare;
cleme de conexiuni izolate;
piese de montare scurtcircuitoare izolate (conectori) asigurând protecția la atingere
accidentală directă a conductorului; se vor monta la primii stâlpi de la ieșirile din posturile
trafo, la capete de rețea în cazul rețelelor cu posibilitate de alimentare din posturi vecine,
in zonele comune cu circuite de medie tensiune;
este permisa amplasarea pe stâlpii acestor linii a circuitelor de telecomunicații;
instalațiile de iluminat nu fac obiectul investițiilor noi.
B. Linii electrice subterane
➢ LES 110 kV

cabluri monofazate, cu manta de polietilenă, armate, uscate cu izolație în polietilenă

reticulată cu bariera longitudinală și conductor multifilar
secțiune de 400 mm2
amplasare în treflă și în canivou
accesorii cu tehnologie la cald
utilizare unde din considerente de spațiu sau compatibilitate, nu este permisă utilizarea
LEA
pentru toate LES se va asigura instalarea pe același traseu a unui cablu de fibră optică,
protejat, în scopul asigurării căii de comunicație pentru protecția diferențială longitudinală
este necesară corelarea manșoanelor (căminelor de manșoane) cu lungimea cablului livrat
de producător (capacitate tamburi) pentru a evita secționări inutile.
➢ LES 20 kV
Rețeaua subterană de 20 kV este de tip buclat cu funcționare radială, si de tip radial în cazul
lipsei celei de a doua alimentări în zona rurală. Buclarea se realizează de tipul interconectat prin
distribuitoare între stații și prin excepție de tip inel, în acest caz distribuitoarele fiind alimentate
din aceeași stație.
Detalii LES 20 kV:
lungime distribuitor - 10 km (lungimea maximă între bara stației de transformare și
separatoarele normal deschise conform schemei normale aprobate) cu un număr maxim de
10 posturi de transformare (numărul fiind condiționat și de puterea transformatoarelor);

13
 cabluri monofazate, cu manta de polietilenă, armate, uscate, cu izolație în polietilenă
reticulată cu barieră longitudinală ;
secțiune de 150 mm2 , Aluminiu;
amplasare în pământ și țeava de PVC sau corugat, special destinat traficului greu, la
intersectarea căilor rutiere. Se va asigura rezervă pentru subtraversări;
descărcătoare cu ZnO în punctele de legătură între LEA și LES amplasate pe stâlpi cu priză
de pământ;
traseele liniilor electrice subterane de MT se vor marca cu borne sau ținte și se vor ridica
coordonatele GPS;
➢ LES 0,4 kV
Rețeaua subterană de 0,4 kV este de tip buclat cu funcționare radială. Buclarea se realizează
între tablourile de joasă tensiune ale posturilor de transformare adiacente sau între firide de
distribuție. Se poate realiza buclarea pe barele aceluiași post trafo.
Detalii LES 0,4 kV:
lungimea maximă va fi de 600 m a buclei deschisă.;
cabluri trifazate, cu manta de PVC, armate, uscate, cu izolație în polietilenă reticulată.
Cablurile vor fi cu conductor Al până la secțiunea de 240 mm2.
amplasare în pământ și țeava de PVC sau corugat, special destinat traficului greu, la
intersectarea căilor rutiere. Se va asigura rezervă pentru subtraversări;
accesorii cu tehnologie la cald sau rece;
instalațiile de iluminat nu fac obiectul investițiilor noi;
traseele liniilor electrice subterane de JT se vor marca cu borne sau ținte și vor fi ridicate
coordonatele GPS.

3.1.3 Posturi de transformare (de rețea)

A. PA
Nu prezintă interes din punctul de vedere al lucrărilor noi, strategia fiind în acest sens
orientată către scheme tip interconectat și inel.
Nu se accepta soluții de suprainălțare a celulelor.
Se va asigura acces de vizualizare în spatele celulelor.

B. PTAB

Detalii PTAB:
nu se va depăși numărul de 10 de posturi pe distribuitor corelat cu gradul de încărcare (până
la bucla deschisă);
anvelopă de beton cu ventilator eolian;
schemă de conexiuni tip intrare ieșire și se va prevedea spațiu pentru o celulă de rezervă;
bară simplă nesecționată, de tip rigid, din cupru, cu izolație în rășină sau materiale
compozite;
priză de pământ cu protecție anticorozivă realizată prin zincare la cald;
celule cu izolație în aer pentru:

14
 Celulă de linie echipate astfel:
- separator de sarcina cu comutație în SF6, integrabile în SAD
- cuțite de legare la pământ
Celula de linie echipata astfel:
- Intrerupator integrabil in SAD
- Separator trifazat
- cuțite de legare la pământ;
- 3 Transformatoare de curent;
Celula TRAFO, echipate cu:
- întrerupător debroșabil cu comutație în vid/SF6, pentru S > 630 kVA, transformatoare
monofazate de curent pe toate cele trei faze și separator cu siguranțe pentru S ≤ 630
kVA, ,
- sistem de protecție digital la cele cu întrerupător
- cuțite de legare la pământ
Celulă de măsură și racord
- separator de sarcina cu comutație în SF6, integrabile în SAD
- cuțite de legare la pământ
- 3 TT și 3 TC
TRAFO 20/0,4 kV, max 2 buc., echipate cu:
- comutator de ploturi cu reglaj manual fără sarcină
- releu Buchholz pentru S > 630 kVA
- cuvă de retenție etanșă din beton armat
Tablou de distribuție cu acces securizat protejat anticoroziv conținând:
- bară simplă nesecționată de tip rigid, din cupru, cu izolație în rășină
- priză de pământ din oțel zincat la cald
- Separator tripolar cu acționare tripolară cu sigurante ≤ 1000 A.
- Intrerupător debrosabil > 1000A
- măsură generală
- bară de nul cu două conexiuni pentru fiecare conductor echipată cu cleme de legătură
în ”V”
- funcție de necesități, TDRI va fi echipat cu
- 4 plecări și loc disponibil pentru încă 4
- 8 plecări și loc disponibil pentru încă 4
Alte precizări
- PTAB vor fi de tipul integrat în SCADA cu sistem intrinsec și integrat de securitate
- căile de acces vor fi betonate
- sistem de declanșare a întrerupătorului sau deschidere a separatorului de sarcină pe
partea de MT la deschiderea ușii de acces în incinta TRAFO
- circuitul de iluminat public se va racorda în tabloul de distribuție printr-o plecare
separată iar punctul de aprindere și BMPT se va monta fie pe peretele PTAB (la limita
de proprietate) fie la primul stâlp care permite montarea
- fundația pe care va fi amplasat PTAB-ul trebuie să fie hidroizolată corespunzător,
sistem presetupe pentru acces LES ;
Sistemul de protecții și automatizări
- Sistem de detecție defecte digital cu semnalizare optică pe celulă și în exteriorul
postului .

15
 - Protecții maximale de curent rapidă și temporizată pe 20 kV în cazul celulelor cu
întrerupător
- Dulap electroalimentare va include redresor și baterie de acumulatoare de 24 V c.c.
Redresorul va avea un curent de ieșire ≥ 10 A, iar bateria de acumulatoare va fi de 24
Ah pentru PT cu până la 5 celule și 50 Ah pentru 6 – 10 celule.
- Dulap SCADA
- În PTAB, redresorul va fi alimentat cu 230 V c.a. de pe coloana generală de JT, între
Separatorul general și bornele de JT ale transformatorului ( borne separator).
- În MCAB, redresorul va fi alimentat cu 230 V c.a. din secundarul unui TT 20/0,23 kV
montat în celula TSI și va avea puterea aparentă Sn ≥ 2 kVA. La alegerea
transformatorului bipolar de servicii interne se va avea în vedere faptul că, în afara
consumului SI c.c., cu tensiunea de 230 V c.a. sunt alimentate rezistențele anticondens
și iluminatul.

racordarea la LEA se face identic ca la PTA soluția în cablu.

C. PTA
Detalii PTA:
separator orizontal de post cu comutație în aer, echipat cu cuțit de legare la pământ spre
PTA și cu dispozitiv de acționare amplasat pe stâlp special centrifugat, cu sistem
împiedicare acces pe stâlp, cu priză de pământ din oțel zincat la cald. Dacă alimentarea
postului se face cu LES iar racordul are separator de racord și separator de post, pe stâlpul
cu separator de post se admite montarea cutiilor terminale și a descărcătoarelor (DOM);
din considerente de spațiu se poate utiliza separator vertical cu comutație în aer, echipat cu
cuțit de legare la pământ spre PTA și cu dispozitiv de acționare amplasat pe stâlp
centrifugat al rețelei cu priză de pământ din oțel zincat la cald, cutie terminală și cadru
descărcători;
stâlp centrifugat diferit de cel cu separator cu priză de pământ din oțel zincat pe care sunt
amplasate:
- cutiile terminale dacă alimentarea postului se face cu LES, sau
- izolatoarele duble compozite de întindere cu armături din oțel zincat la cald dacă
alimentarea postului se face cu LEA
- cadrul de siguranțe cu descărcătoare cu ZnO incluse
- TRAFO 20/0,4 kV (1 unitate 50 ÷ 250 kVA) se va monta pe 1 stâlp
- Pentru unități trafo mai mari de 250 kVA sau mai multe se va adopta soluția de PTAB
Platforma transformatorului montabil pe 1 stâlp va fi dimensionat pentru a susține
greutatea echivalentă a unui transformator de 250 kVA;
- cutia de distribuție protejată anticoroziv sau polyester cu acces securizat sigilabil prin
uși la compartimentele de măsură:
circuitele de iluminat sunt alimentate printr-o plecare din cutia de distribuție, comanda și
măsura fiind realizate cu cutii de iluminat cu punct de aprindere amplasat în exterior, pe
primul stâlp al LEA, cu acces securizat sigilabil prin uși la compartimentele de măsură cu
posibilitate citire contoare măsură și acces aparataj comutație din exterior;
priză de protecție la PTA poate fi comună MT+JT, situație în care Rp ≤ 1 Ω. În cazul în
care se prevăd prize de pământ separate, atunci priza de exploatare se va amplasa la cel
puțin 20 m de priza de MT a PTA, iar racordarea barei de nul din CD la priza de exploatare

16
 se va realiza separat, aerian în cazul racordării aeriene a rețelei pe JT, sau în cablu subteran
în cazul racordării subterane;
coloanele de JT se vor prevedea cu secțiunea de 240 mm2, acestea vor fi de tip AFYI;
pentru rețele aeriene de JT cu pierderi comerciale ridicate se vor utiliza PTA trifazate cu
trafo 20/0,4 kV, 25-50 kVA sau monofazate 20/√3 / 0,23 kV, 5-15 kVA amplasate la
limita de proprietate de unde se vor alimenta direct consumatorii sau rețea de distribuție
aeriana de 1 kV cu trafo coborâtoare de 1/0,4 kV;
pentru rețele aeriene ce alimentează consumatori amplasați la distanțe mari de rețeaua de
20 kV și având consum ce nu justifică extinderea acesteia se va utiliza rețeaua de 1 kV
folosind suporții LEA 0,4 kV și PTA ridicătoare și coborâtoare de 1/0,4 kV (10 ÷ 25 kVA).
D. PTS
Justificat din punct de vedere al spațiului. Acesta va fi integrat în SCADA respectând
exigențele tehnice prezentate la PTAB.
Se va realiza sistem propriu de ventilație forțată.

E. Principii SAD U+R

1. Principiile SAD – U
Pentru fiecare nou post montat în bucla, în vederea integrării în SCADA se va efectua
analiza de oportunitate.
Fiecare nou post montat radial, nu va fi integrat in SCADA, fiind echipat doar cu:
dulap electroalimentare și celule motorizate.

a) Distribuitoare de MT racordate la barele stațiilor de transformare/ punctelor de alimentare

- nu se vor monta echipamente telecomandate pe semibuclele având până la 4 cabluri
în vederea secționării;
- la jumătatea semibuclelor având între 5-8 cabluri se vor monta
(Intrerupătoare/Separatoare Telecomandate);
- la jumătatea semibuclelor cu mai mult de 8 cabluri se vor monta echipamente
telecomandate (Intrerupătoare/Separatoare Telecomandate)pentru a asigura limita de 5
cabluri între echipamente telecomandate;
- în punctele de debuclare ale distribuitoarelor se vor monta echipamente
telecomandate; în situația în care debuclarea se face cu o LEA se va analiza și oportunitatea
montării unui STC în LEA în loc de celula cu STC în PT;
- se vor monta STC la primele posturi trafo din semibucle (sosire din stație) când
lungimea echivalentă a cablului până la primul post trafo este mai mare de 1,2 km;
- montarea de Intrerupătoare telecomandate în PA-uri;
- în toate PTS racordate se vor monta echipamente telecomandate (I/ STC);
- montarea de I telecomandate în posturile trafo / modulele de conexiuni la care sunt
racordate radial cel puțin 5 posturi de transformare (corelat cu lungimea derivației și/sau cu
sarcina/importanța consumatorilor acest număr poate fi diferit); în cazurile în care pe aceste
derivații sunt tronsoane de LEA MT se va analiza și oportunitatea montării unui recloser în
locul Intrerupătorului telecomandat din postul de tranformare.

17
 b) Distribuitoare de MT interconectate prin linii de tip „bretele”

Debuclările de pe bretele se vor trata similar debuclărilor de pe distribuitoare.

2. Principiile SAD – R

- Lucrări de montare a echipamentelor de comutaţie automată tip recloser

(reanclanşator) telecomandat, separatoarelor de MT telecomandate și separatoarelor de
MT telecomandate cu automatizare I.U.Z.I.C vor avea in vedere izolarea zonelor cu
defect..
- În vederea automatizării procesului, se vor monta echipamente pe axul LEA, la
derivații, racorduri sau zone greu accesibile
- Nu se vor monta mai mult de 2 reanclanșatoare inseriate din motive de coordonare a
selectivității protecțiilor;
- Separatoarele de buclă vor fi telecomandate;
- Se va verifica faptul ca RTC/STC se află în zona de acoperire a unui operator de servicii
de telecomunicații mobile.

3.1.4 Firide generale (de rețea tip E)

vor fi din polyester armat cu fibră de sticlă cu sistem de închidere/securizare;

cu bară simplă nesecționată de tip rigid, din cupru;
intrări realizate cu separatoare generale tripolare debroșabile, cu acționare monopolară,
echipate cu patroane MPR prevăzute cu cleme de legătură în ”V”;
plecări realizate cu separatoare tripolare izolate, cu acționare monopolară, echipate cu
patroane MPR prevăzute cu cleme de legătură în ”V”;
bară de nul unică cu rol de PEN, cu două conexiuni pentru fiecare conductor, echipată cu
cleme de legătură în ”V”;
sistemul de fixare pe sol va fi realizat astfel încât să asigure stabilitate, rigiditate și o fixare
fermă;

3.2 Modernizări
3.2.1 Staţii de transformare 110/MT

Funcție de starea inițială a stației, se va moderniza corespunzător uneia noi cu următoarele

excepții:
montanții și riglele care se vor consolida, recondiționa și hidrofobiza, inclusiv fundațiile,
exceptând cele ale căror stare nu permite recondiționarea (la acestea urmând a se adopta
soluția de la stații noi). Paratonerii existenți se vor înlocui cu paratoneri din oțel cu protecție
anticorozivă realizată prin zincare la cald montați în soluție demontabilă tip baionetă;

18
barele vor rămâne flexibile, dar dacă este cazul se vor secționa și realiza cu secțiunea de
450 mm2, armăturile și izolația urmând a fi înlocuită;
în cazul stațiilor cu sistem dublu de bare cu două linii interconectate, schema stației
modernizată va fi cu bară simplă secționată, secționare realizată cu două separatoare cu
două CLP-uri, montaj paralel, iar celulele de măsură se vor muta pe liniile interconectate;
priza de pământ se va recondiționa/amplifica dacă este cazul;
cuva de retenție se va moderniza în scopul ecologizării;
se vor moderniza clădirile tehnologice;
carcasele metalice a celulelor de medie tensiune se vor recondiționa;
la celulele cu întrerupător se vor înlocui:
- întrerupătorul,
- transformatoarele de curent,
- cutiile terminale dacă nu sunt de tip uscat și se va înlocui cablul până la ieșirea din
stație sau până la primul stâlp, după caz,
- circuitele de protecție și automatizare inclusiv șirurile de cleme,
la celulele de măsură se vor înlocui:
- transformatoarele de tensiune dacă este cazul,
- circuitele de protecție și automatizare, inclusiv șirurile de cleme.
bateriile de condensatoare vor fi echipate cu un sistem automat de conectare al
treptei/treptelor funcție de tensiune și puterea reactivă;
căile de acces, sistemul de iluminat (cu panouri solare și LED) și îngrădirea care se vor
recondiționa ;
iluminatul în sălile de conexiuni de MT
la toate stațiile echipate cu două transformatoare de 110 kV/MT care alimentează aceeași
bară de MT se va realiza AAR. În stațiile unde a fost executat deja retrofit la circuitele
secundare ale celulelor de MT, instalația AAR se va realiza folosind tehnologia mesajelor
goose;
canalele de cabluri aferente circuitelor secundare din stația exterioară și interioară de
conexiuni
celulele de decontare vor fi prevăzute cu grup de măsurare pe MT, echipat cu TT-uri și TC-
uri cu secundar dedicat pentru circuitul de măsurare cu clasa de precizie 0,2/0,5 S;
circuitele de măsurare ( tensiuni și curent) vor fi montate într-un compartiment sigilabil,
separat de circuitul de protecții.
Modul de tratare al neutrului:
- rețele de cabluri existente tratate rezistor– rezistor de valoare mică (300, 600, 1000
A);
- rețele de cabluri existente tratate cu bobină– bobină cu injecție de curent pe JT;
- rețele aeriene sau mixte existente tratate cu bobină– bobină cu injecție de curent pe
JT;
- rețele aeriene sau mixte tratate cu rezistor – rezistor cu întrerupător şunt (300, 600,
1000 A);
- rețele aeriene, cabluri sau mixte netratate - bobină cu injecție de curent pe JT. Daca
instalația rămâne cu neutrul izolat, se va moderniza sistemul de protecții cu funcțiile
specifice.

19
 - stațiile tratate cu bobină de stingere, cu ocazia modernizării sistemului de tratare și/sau
a circuitelor secundare, se vor echipa cu protecție declanșare selectivă a liniilor cu
punere la pământ.
Asigurarea serviciilor interne prin intermediul panourilor fotovoltaice montate pe clădire

3.2.2 Staţii de transformare MT/MT

Se vor adopta soluții prin care se va renunța la ele, rolul fiind preluat de stații 110/20 kV
sau PTAB integrate în scheme tip interconectat sau inel.
Dacă acest lucru nu este fezabil din punct de vedere tehnico-economic, se vor moderniza
corespunzător lucrărilor de la stațiile de transformare 110/MT.

3.2.3 Linii electrice

A. Linii electrice aeriene
➢ LEA 110 kV
Funcție de starea inițială a liniei se va moderniza corespunzător uneia noi, cu excepțiile:
stâlpii:
- la cei de metal se va reface protecția anticorozivă prin vopsitorie, curățarea suprafeței
fiind realizată prin intermediul ciocanelor pneumatice cu ace sau altă soluție ce
conferă cel puțin aceleași performanțe;
- la cei din beton se va reface protecția anticorozivă la console prin vopsitorie, curățarea
suprafeței fiind realizată prin sablare sau cu ciocane pneumatice cu ace și se vor
consolida prin montare de brățări, recondiționa și hidrofobiza inclusiv fundațiile
exceptând cei a căror stare nu permite, la acestea urmând a se adopta soluția de la linii
noi;
- se înlocuiesc plăcuțele de avertizare și cele de identificare cu plăcuțe noi emailate sau
serigrafiate, în cazul stâlpilor metalici și refacerea inscripționărilor de avertizare și de
identificare, în cazul stâlpilor de beton. Nu se acceptă autocolante;
- stâlpii necorespunzători urmare calculului mecanic sau care nu se pot recondiționa se
vor înlocui cu stâlpi metalici tubulari;
priza de pământ se va recondiționa/amplifica dacă este cazul;
nu se vor înlocui armăturile decât dacă se schimbă tipul izolatorului sau starea/tipul
acestora impune (înlocuire cleme tracțiune con cu cleme tracțiune prin presare);
se vor înlocui conductoarele doar dacă secțiunea sau starea acestora o impune ( sectiune
sau cu capacitate mărită de transport);
dacă prezența păsărilor o impune, se vor utiliza sistem de protecție/ocrotire a păsărilor;
pentru zone cu condiții meteorologice deosebite (vânt, chiciură), se vor utiliza, izolatoare
distanțoare, armături antivibratoare , sistem deschiciurare, etc;
traversările peste obiective speciale (drumuri, râuri, căi ferate, etc.) vor fi balizate
corespunzător;
➢ LEA 20 kV
Funcție de starea inițială a liniei se va moderniza corespunzător uneia noi, cu excepțiile:

20
 în zonele metropolitane, se va face trecerea din LEA în LES
pentru zonele împădurite se va utiliza soluția cablului aerian
stâlpii:
- la cei de metal se va reface protecția anticorozivă prin vopsitorie, curățarea suprafeței
fiind realizată prin intermediul ciocanelor pneumatice cu ace sau altă soluție ce
conferă cel puțin aceleași performanțe;

priza de pământ se va recondiționa/amplifica dacă este cazul;

nu se vor înlocui armăturile decât dacă se schimbă tipul izolatorului sau starea/tipul
acestora impune.
nu se vor înlocui conductoarele decât dacă secțiunea sau starea acestora o impune ( secțiune
mărită);
dacă prezența păsărilor o impune, se vor utiliza sistem de protecție/ocrotire a păsărilor;
pentru zone cu condiții meteorologice deosebite (vânt, chiciură), izolatoare distanțoare,
etc;

LEA 0,4 kV
Funcție de starea inițială a liniei se va moderniza corespunzător uneia noi, cu excepțiile:
- prizele de pământ se vor recondiționa/amplifica dacă este cazul, utilizând materiale
cu protecție anticorozivă, prin zincare la cald;
- dacă este cazul se vor monta cutii de secționare;
- dacă LEA a avut circuit de iluminat acesta se va menține
- se vor monta suporți pentru cuiburi de barză în zonele populate de acestea.
La lucrările de reabilitări LEA JT, în situația în care la capetele rețelei pe același stâlp se
regăsesc conductoare aparținând a două circuite diferite alimentate din același PT sau din PT-
uri/plecări diferite, se va proceda la eliminarea locului de muncă cu condiții deosebite prin
realizarea separării vizibile. Buclarea se realizează prin intermediul a 2 cutii de secționare. În
schema normală de funcționare, fără siguranțe în ambele cutii. În situația în care avem tensiune
din 3 surse, se va asigura posibilitatea buclării fiecărei dintre acestea, prin intermediul a 2 cutii de
secționare pentru fiecare buclare.
Corpurile aferente Iluminatul public montate pe LEA de jt vor fi alimentate doar din faza
de iluminat public aferentă postului de transformare respectiv.
B. Linii electrice subterane
➢ LES 110 kV
Idem ca la cele noi.
➢ LES 20 kV
Idem ca la cele noi.
➢ LES 0,4 kV
Idem ca la cele noi.
C. Iluminat public

21
 Punctul de aprindere a iluminatului public (PAIP) se va racorda la tabloul de JT al postului
trafo prin intermediul unui BMPT. Se va amplasa pe primul stâlp al rețelei (LEA) sau pe suport
independent lângă post (LES).
Corpurile aferente Iluminatului public montate pe LEA de jt vor fi alimentate doar din faza
de iluminat public aferentă postului de transformare respectiv. În cazul în care rețeaua de iluminat
public utilizează ca suport stâlpii DEGR nu este permisă trecerea conductorului de iluminat public
sau a conductorului de comandă de pe o zonă de post pe o alta. Fiecare zonă de post va avea PAIP
distinct.

3.2.4 Posturi (de rețea)

In cazul modernizărilor parțiale a celulelor de medie tensiune, pentru realizarea acțiunii de
verificare a fazării, se vor monta dispozitive ( aparate indicatoare de prezența tensiunii pe linie) și
la celulele care nu au fost modernizate.

A. PA
Se vor adopta soluții prin care se va renunța la ele, rolul lor fiind preluat de PTAB integrate
în scheme de tip interconectat și inel.
Dacă acest lucru nu este fezabil din punct de vedere tehnico-economic, se vor moderniza
identic ca și stațiile de conexiuni 20 kV, și se vor integra în SCADA.

B. PTCZ
Se vor moderniza identic ca și PTAB-urile privind tipul lucrărilor efectuate.
C. PTM
Se vor înlocui cu PTAB, soluția constructivă fiind cea de la PTAB noi.
D. PTA
Funcție de starea inițială a postului se va moderniza corespunzător unuia nou cu excepția:
priza de pământ se va recondiționa/amplifica dacă este cazul;
E. PTS
Se va înlocui PTS cu PTAB, soluția constructivă fiind cea de la PTAB noi. Justificat din
punct de vedere al spațiului, se acceptă menținerea soluției subterane cu reabilitarea anvelopei.
Acestea vor fi integrate în SCADA.

3.2.5 Firide
A. Firide generale (de rețea)
Vor fi înlocuite, folosindu-se caracteristicile de la firide noi.
B. Firide de client

22
 a. FDCP și firide generale de rețea
Firidele FDCP noi se vor racorda cu circuite distincte la bara de 0,4 kV a firidelor generale
de rețea sau direct la LEA sau LES 0,4 kV. Firidele se vor amplasa pe peretele imobilului, soclu
sau stâlp. În cazul blocurilor de locuințe acestea se vor amplasa, la parter pentru blocuri cu regim
de înălțime de până la P+4 și la parter sau pe palier la blocuri cu regim de înălțime mai mare de
P+4. Firidele de rețea cu compartiment de măsurare se vor inlocui cu firide generale de rețea cu
măsura realizata in BMPM/BMPT/FDCP/Cutie de măsurare client.

3.2.6 Branșamente

BMP-urile se vor racorda la rețea cu torsadat în cazul amplasării pe stâlp și în cablu în cazul
amplasării pe soclu, cu coloane de abonat aeriene sau subterane, după caz.
Daca branșamentul se va realiza dintr-o FDCP, atunci racordarea FDCP la rețea se va face
în cablu.
Coloanele dintre BMP-uri respectiv firide și tabloul general al clienților vor avea
conductoare distincte pentru N și PE ( 3 conductoare monofazat si 5 conductoare trifazat).
Întrerupătorul va fi montat după contor, delimitarea va fi la borne ieșire.
Nu se admit traversări ale drumurilor sistematizate (cuprinse în PUG, PUZ, PUD) cu coloane
de client.
În situația în care firidele se vor monta pe stâlp, nu vor acoperi inscripționarea stâlpului.
Accesul personalului Delgaz-Grid trebuie sa fie asigurat fără restricții.
Priza de pământ aferenta aferentă instalației de utilizare se accepta a fi montata și langa locul
de amplasare al BMP-ului.

4. LINII DIRECTOARE PRIVIND RACORDAREA

Se vor avea în vedere următoarele principii:
- asigurarea puterii și a indicatorilor de siguranță solicitați în chestionarul energetic;
- coincidența punctului de măsurare cu punctul de delimitare, acesta din urmă fiind, de
regulă, la limita de proprietate;
- racordarea în zone de PT integrate în Smart se va face doar cu contor Smart;
- se vor avea în vedere soluții de racordare cu amplasarea instalațiilor DEGR pe cât
posibil pe domeniul public.
- soluțiile stabilite vor trebui sa aibă în vedere optimizarea pierderilor și a costurilor de
întărire rețele în amonte de punctul de racordare;
- sunt excluse soluțiile care presupun tranzit de energie prin instalația clientului cu
exceptia sporurilor de putere sau a separarilor de instalatii care deja realizeaza tranzit
de energie;
- Modalitatea de finanțare a lucrărilor va fi corelată cu reglementările specifice de
racordare la rețea în vigoare la data derulării procesului de racordare;

23
 - Se vor respecta prevederile Ordinului 17 din 10.03.2021 și ordinul 59/2013 cu
modificările ulterioare.
- Schimbul de date cu Utilizatorii de Retea Semnificativi se va face în conformitate cu
Ord. 233 din 16.12.2019

4.1 Stații de transformare

4.1.1 110 kV
Alimentarea va fi tip racord adânc dintr-o stație în buclă cu una sau două LEA funcție de
capacitatea necesară.

4.1.2 Medie tensiune

Soluția de racordare va fi alimentare din celulă de medie tensiune. Dacă stația de

transformare este modernizată, se va respecta pentru standardizare conceptul existent aferent
circuitelor primare si secundare realizat în stația respectivă.

4.2 Linii electrice

4.2.1 LEA 110 kV
Soluții de racordare vor fi:

alimentare intrare-ieșire în linia existentă, utilizând modul hibrid sau izolație în aer;
Schema pe 110 kV se va realiza cu obligația asigurării din proiectare a soluției de șuntare
a modulului hibrid;
alimentare cu stație de transformare în schema H (intrare – ieșire), utilizând modul hibrid
sau izolație în aer. Bara de 110 kV aparține DEGR noua stație având două camere de
comanda și acces diferit.
Cerințe comune soluțiilor a), b):
- se va asigura alimentarea de bază și de rezervă a serviciilor proprii de c.a. ale
modulului hibrid/stației DEGR cu doua trafo de 110/0,23 kV sau din altă rețea de
medie tensiune sau JT;
- se va monta și integra în sistemul de monitorizare a calității energiei electrice al
DEGR un analizor pentru măsurarea parametrilor de calitate a energiei electrice;
- corpul de comanda (containerul în care se amplasează protecțiile și comanda stației,
BA și dulapurile de servicii proprii) va fi similar celor utilizate la investiții din surse
proprii;
- se va monta cablu fibră optică OPGW pentru integrare în SCADA DEGR între stația
de racord 110 kV și stațiile adiacente
- echipament SCADA DEGR în stația de racord;
- dacă lungimea totală a unei linii necesară racordării este mai mică sau cel mult egală
cu 20 km, se va prevedea protecție diferențiala longitudinală pe linia respectivă;

24
 - soluțiile pentru măsurile de decontare și de balanță, pentru transmiterea informațiilor
în SCADA precum și pentru protecția perimetrală și de incendiu vor fi cele adoptate
în cazul unei stații clasice.

4.2.2 LEA medie tensiune

Soluțiile de racordare vor fi:
Pentru producători/consumatori agenți economici/consumatori social-edilitari
pentru delimitare pe MT:
Punctul de măsurare va fi amplasat în celulă aeriană de măsură,după stâlpul cu separator.
Funcție de topologia terenului, delimitarea va fi la primul stâlp al racordului nou sau la limita de
proprietate. Daca utilizatorul se racordează printr-un PTAB iar distanța dintre punctul de
delimitare și PTAB nu depășește 15 m, măsura se poate realiza în celula de măsură a PTAB. În
cazul producătorilor stâlpul cu separator va fi urmat de un stâlp cu recloser integrat în sistemul
SCADA DEGR, iar grupul de măsurare se va monta pe stâlp, în aval de recloser, spre producător,
sau în PTAB daca distanța dintre punctul de delimitare și PTAB nu depășește 15 m.
pentru delimitare pe JT:
Racord mixt (LEA+LES) de MT și PTAB, cu măsura pe JT la tabloul de JT al PTAB, montat
în exteriorul PTAB-ului.
Nu se admit racordări directe din axa de MT sau din derivații, cu separator vertical montat
pe stâlpul rețelei.
Pentru zone izolate se poate adopta soluția rețelei de 1 kV.
Consumatori casnici (zone de locuințe noi sau blocuri)
indiferent de soluția de racordare (PTA sau PTAB), delimitarea se va face la bornele de
ieșire contor, montat în BMP/FDCP, la limita de proprietate.
soluțiile vor avea în vedere cu prioritate asigurarea rezervării prin alimentarea buclată a
rețelelor de JT între bare ale unor posturi trafo diferite sau, atunci când prima soluție nu e
posibilă, prin alimentarea în inel pe bara unui singur post cu două transformatoare;
se vor adopta soluții fără ancorarea stâlpilor LEA.

4.2.3 LEA joasă tensiune

nu este permisă racordarea la distanța electrică mai mare de 1000 m de postul trafo, pentru
secțiuni până la 70 mm2 și 1350 m pentru secțiunea de 95 mm2, de la post până la locul de
consum. În cazul în care există rețea de distribuție publică la o distanță mai mare de 1000
(1350) m de post, racordarea locuințelor este permisă numai dacă sunt îndeplinite condițiile
de selectivitate și sensibilitate a protecțiilor și calitate a energiei electrice. Dacă nu sunt
îndeplinite condițiile tehnice de mai sus se vor promova lucrări de întărire rețea.
puterea maximă ce se poate aviza din rețeaua de joasă tensiune este de max. 11 kVA pentru
consumatori monofazați și de 30 kVA pentru trifazați, dacă sunt îndeplinite toate condițiile
de calitate a energiei electrice și siguranță în alimentare (abatere de tensiune, sensibilitate
și selectivitate a protecției);

25
 soluțiile de racordare vor fi branșament aerian sau în cablu ( cu o lungime de max 100 m)
cu BMP/FDCP amplasate la limita de proprietate, pe suport realizat în varianta constructivă
conform standardizării DEGR sau pe stâlp rețea, punctul de racordare fiind legătura
branșament la LEA, iar cel de delimitare la borne ieșire întrerupător JT. BMP/FDCP
aparține DEGR;
se vor adopta soluții fără ancorarea stâlpilor LEA.

4.2.4 LES medie tensiune

Producători/consumatori agenți economici/consumatori social-edilitari
Soluția de racordare poate fi:
în buclă cu două cabine (MCAB și/sau PTAB), atunci când se solicita tarif de MT. MCAB
va conține 2 celule de linie (intrare ieșire), celulă TSI, celulă de măsură și racord.
Echipamentele aparțin DEGR. PTAB va fi echipat cu echipamente ce vor fi în gestiunea
producătorului/consumatorului. Măsura se va realiza în “modulul DEGR” cu
transformatoare de curent și tensiune montate în celula de măsură și racord, iar contorul în
montaj indirect se va amplasa în exteriorul postului, legăturile între transformatoarele de
măsurare și contor fiind făcute cu cablu armat, direct, fără trecere prin cleme de conexiuni
intermediare;
cu PT propriu racordat la bara de MT a unui PTCZ/PTAB existent (DEGR), cu montare
celulă de măsură și racord.. Grupul de măsurare va fi în montaj indirect, iar contorul va fi
amplasat în cutie de măsură cu acces securizat conform standardizării DEGR, montată în
exteriorul postului existent al DEGR, legăturile între transformatoarele de măsurare și
contor fiind realizate cu cablu armat, direct, fără trecere prin cleme de conexiuni
intermediare sau cu un singur punct de întrerupere în șir de cleme securizabil, în celula de
măsură;
în buclă cu o singură cabină (tip rețea), atunci când se solicită tarif de JT. Plecare din tabloul
de distribuție a PTAB, contorul va fi amplasat în cutie de măsură cu acces securizat
conform standardizării DEGR, montată în exteriorul postului existent al DEGR, legăturile
între transformatoarele de măsurare și contor fiind realizate cu cablu armat, direct, fără
trecere prin cleme de conexiuni intermediare sau cu un singur punct de întrerupere în șir
de cleme securizabil.
Consumatori rezidențiali
Soluția va fi PTAB în buclă ( tip rețea, nou sau existent).
În cazul alimentării blocurilor de locuințe se va realiza alimentare de rezervă din rețeaua de
joasă tensiune. Dacă nu există această posibilitate se admite realizarea rezervei prin montarea celui
de-al doilea transformator.

4.3 Posturi de transformare

soluția de racordare este cu circuit distinct din tabloul sau cutia de distribuție a postului, cu
amplasarea BMP la post sau la limita de proprietate și cu delimitare la borne ieșire
întrerupător JT din BMP;

26
 nu se admit circuite de energie ale terților pe stâlpii DEGR. Sunt permise circuitele DEGR
pe stâlpi aparținând terților în cazul instalațiilor realizate din fondurile acestora care vor fi
preluate de DEGR prin conventii de exploatare precum și circuitele de iluminat public,
realizate de autoritățile publice locale;
traseele liniilor electrice subterane de 0,4 kV, proprietate a utilizatorilor, amplasate pe
domeniul public se vor marca cu borne sau ținte și ridicare coordonate GPS.

4.4 Firide
4.4.1 Firide generale (de rețea)
Soluția de racordare este cu circuit distinct din firidă, cu amplasarea BMP lângă firidă sau la
limita de proprietate și cu delimitare la ieșirea din BMP.

4.4.2 Firide de client

Firidele noi (FDCP ) se vor racorda cu circuite distincte la bara de 0,4 kV a firidelor generale
(de rețea) sau la linii de joasă tensiune. Firidele comune se vor amplasa pe peretele imobilului,
soclu sau stâlp. În cazul blocurilor de locuințe, acestea se vor amplasa la parter pentru blocuri cu
regim de înălțime de până la P+4 și la parter sau pe palier etaj intermediar ( mijlocul înălțimii) la
blocuri cu regim de înălțime mai mare de P+4. Se va păstra regula de montare întrerupător după
contor.

4.5 Branșamente

Se interzice amplasarea instalațiilor de utilizare de-a lungul drumurilor publice sau private.

4.5.1 Aeriene

Branșamentele mono și trifazate se vor realiza cu conductor torsadat, cu lungimea de maxim

100 m si 1 stâlp intermediar.

4.5.2 Subterane
Realizate cu cablu trifazat sau monofazat, cu o lungime de maxim 100 m.

4.6 Racordare noi instalații de iluminat public

Punctul de aprindere iluminat public (PAIP) se va racorda la tabloul de JT al postului trafo
prin intermediul unui BMPT. Se va amplasa pe primul stâlp al rețelei sau pe suport independent
lângă post.

27
 5. LINII DIRECTOARE PRIVIND MĂSURA

5.1 Tipuri
Grupurile de măsurare, funcție de Pmsa – Putere maximă simultan absorbită sau tipul de
montaj pot fi:
- Grup de măsură monofazat în montaj direct;
- Grup de măsură trifazat în montaj D (direct), SD (semidirect), IND (indirect);
- Grup de măsură telecitit sau netelecitit;
- Grup de măsurare integrabil în sisteme de citire automată tip SMART.
Grupurile de măsurare, funcție de proprietate și regimul lor de utilizare pot fi:
- Grup de măsurare proprietate DEGR – cu rol de decontare;
- Grup de măsurare proprietate utilizator – cu rol de martor;
Transformatoarele de măsurare pentru curent si transformatoarele de măsurare pentru
tensiune, utilizate pentru decontare indiferent de Pmsa – Putere maxim simultan absorbită sunt
proprietatea DEGR.
Transformatoarele de măsurare pentru curent și transformatoarele de măsurare pentru
tensiune sau transformatoarele de măsurare mixte curent-tensiune, montate la MT sau IT vor avea
obligatoriu două înfășurări secundare, una pentru măsurare și cealaltă pentru protecție.
Echipamentele de comunicație pentru citirea de la distanță sau pentru integrarea în sistemele
de citire automata tip SMART pentru contoarele proprietatea DEGR.
Strategia DEGR este ca pentru grupurile de măsurare cu Pmsa – Putere maximă simultan
absorbită în intervalul 18 kW – 50 kW, Categoria C, măsurarea energiei se va face cu contor
electronic trifazat multitarif de energie electrică pentru energie activă și energie reactivă
consumată și debitată, cu posibilitatea înregistrării puterii maxime, cu curbă de sarcină, interfață
de comunicație la distanță și modul de comunicație în vederea integrării în sistemul de telecitire
AMR sau sistemul de măsurare inteligentă SMI, cu 3 echipaje, clasă de precizie B sau mai mică,
în montaj direct, Imax= 100 A, Un=3x230/400V sau gamă extinsă și acoperitoare.
Strategia DEGR este ca pentru grupurile de măsurare noi din zonele selectate pentru
integrare în sisteme SMART, contoarele de energie electrică vor fi echipate cu interfaţă de
comunicaţie (endpoint) în vederea integrării în sistemul SMART.
Strategia DEGR este ca pentru toate contoarele aferente grupurilor de măsurare care
indeplinesc cerinte de integrare in sistemele de măsurare inteligentă ale DEGR (AMR sau
SMART), de decontare sau martor, să se asigure în baza prevederilor legale servicii de citire și
punere la dispoziție a datelor măsurate prin intermediul sistemelor DEGR.
Strategia DEGR este ca pentru grupurile de măsurare martor sau proprietatea utilizator,
punerea la dispoziție a elementelor componente ale acestora, în special contoare de energie
electrică integrabile în sistemele de măsurare inteligentă ale DEGR și oferirea de servicii de
măsurare, să fie realizată de DEGR în baza de contracte de prestări servicii.

28
 5.2 Racordare MT
Ca regulă generală, în cazul racordărilor cu punctul de delimitare pe medie tensiune, grupul
de măsurare se va amplasa în punctul de delimitare, respectiv pe medie tensiune.
La racordarea utilizatorilor din LEA MT cu delimitare la MT, măsura se va realiza cu celulă
de masură aeriană amplasată pe stâlp care se va monta imediat după stâlpul cu separator, (ce va
aparține DEGR). În cazul producătorilor, stâlpul cu separator va fi urmat de un stâlp cu recloser
(ce va aparține DEGR) integrat în sistemul SCADA DEGR, iar celula de masură aeriană se va
monta pe stâlp, în aval de recloser, spre producător.
La racordarea prin LEA și PTAB cu delimitare la bornele de ieșire din separatorul aerian, se
admite ca măsurarea să se realizeze într-o celulă a PTAB numai în cazul racordurilor de MT scurte
de până la 15 m și numai în cazul în care amplasarea unui stâlp pentru celula aeriană de măsură nu
este posibilă.
Punctul de măsurare va fi amplasat în celulă aeriană de măsură,după stâlpul cu separator.
Funcție de topologia terenului, delimitarea va fi la primul stâlp al racordului nou sau la limita de
proprietate.
Circuitele secundare pentru măsură se vor monta în celula de măsură și racord din PTAB iar
contorul pe peretele exterior al PTAB, o cutie destinată acestui scop ( BMPT). În acest caz schema
electrică pe MT va avea în vedere înserierea separatorului celulei de măsurare pe bara postului și
amplasarea transformatoarelor de măsură de curent în celula de măsură astfel încât să se poată
asigura securizarea corespunzătoare a circuitelor.
În cazul puterilor mici, pentru Pmsa ≤ 50 kW măsura va fi pe JT.
În cazul în care raportul cost-beneficiu conduce la o amortizare a grupului de măsurare mai
mare de 15 ani, indiferent de Pmsa măsurarea energiei se face la JT cu aplicarea corectiilor aferente
necoincidentei punctului de racordare cu punctul de măsurare.

5.3 Racordare IT
În cazul racordării utilizatorilor în linii de IT, măsura de decontare se va realiza prin
echiparea plecării modului hibrid DEGR către utilizator cu TC și TT cu amplasarea contorului în
stația OD. Măsura care se va realiza utilizând TC și TT în modulul utilizatorului se va constitui ca
măsură martor conform reglementarilor ANRE.

5.4 Securizare
Toate elementele componente ale grupurilor de măsurare vor avea posibilitatea sigilării
împotriva intervențiilor neautorizate conform soluțiilor tehnice DEGR.
Circuitele secundare pentru măsură se vor realiza prin cablu direct până în compartimentul
sigilabil în care este amplasat contorul, cu posibilitatea citirii din exterior. Prin excepție se admite
un singur punct de trecere prin șir de cleme securizabil prin sigilare.

29
 Circuitele secundare aferente grupurilor de măsurare de decontare vor fi exclusiv utilizate
doar pentru grupul de măsurare de decontare, fără interpunerea în circuite a altor echipamente.
Grupurile de măsurare martor vor fi amplasate în același punct de măsurare ca și grupul de
măsurare de decontare dar vor fi montate distinct față de grupul de măsurare de decontare, neavând
elemente comune cu grupul de măsurare de decontare prin care să se influențeze reciproc sau prin
care sa conducă la interdependență.

5.5 Verificare
Verificarea preventivă și predictivă a funcționării grupurilor de măsurare de decontare și a
integrității circuitelor de măsurare ale acestora, cu vizită în teren la punctele de măsurare, se face
periodic astfel:
- Grup de măsurare în montaj indirect – cel puțin anual;
- Grup de măsurare în montaj semidirect – cel puțin anual;
- Grup de măsurare în montaj direct – cel puțin o dată la 3 ani;
- Grup de măsurare implicat în schimburi de energie internaționale, schimburi de
energie cu alți operatori de măsurare/producători – cel puțin semestrial.

6. DOCUMENTE DE REFERINTA
- legislatia natională
- reglementările tehnice,
- standardele aplicabile ( IEC, CEN, standarde europene și standrade nationale)
- standarde si documente tehnice elaborate in cadrul CTO ( Chief Technology Officer),
conform Anexa 4

7. ANEXE

Anexa 1 – Lista principalelor echipamente și materiale utilizate în cadrul

lucrărilor de investiții DEGR
Anexa 2 – Lista Soluțiilor Tehnice aplicabile
Anexa 3 - Lista Specificațiilor Tehnice
Anexa 4 – Standarde si documente tehnice elaborate în cadrul CTO

30
