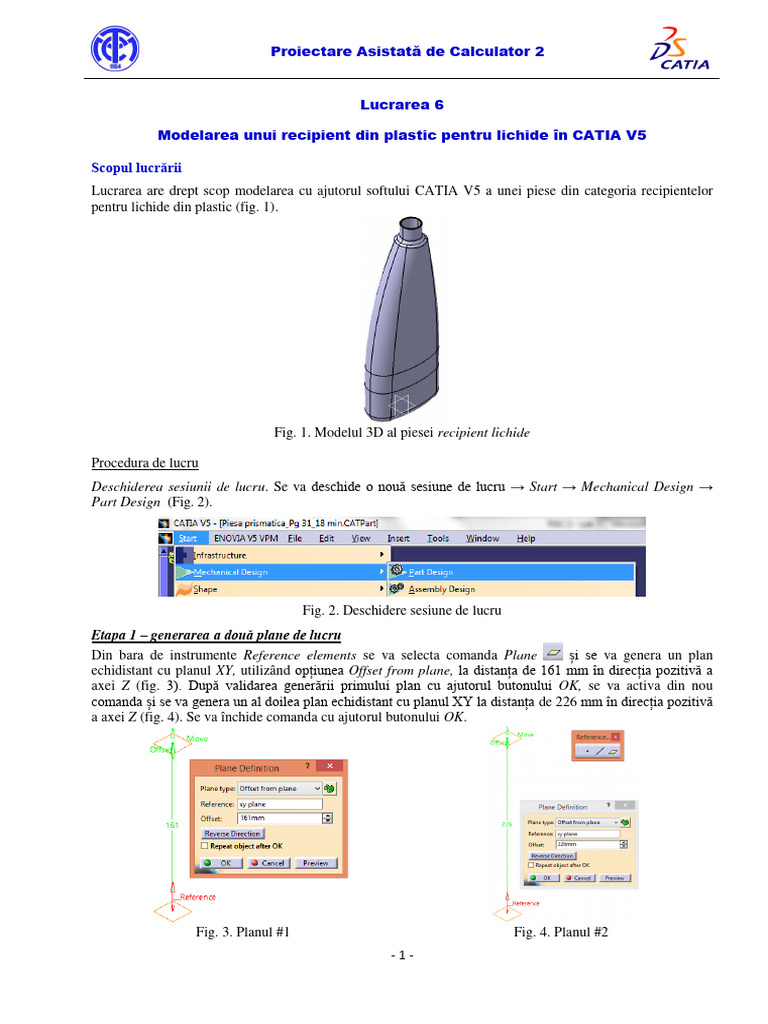

Proiectare Asistată de Calculator 2

Lucrarea 6

Modelarea unui recipient din plastic pentru lichide în CATIA V5

Scopul lucrării
Lucrarea are drept scop modelarea cu ajutorul softului CATIA V5 a unei piese din categoria recipientelor
pentru lichide din plastic (fig. 1).

Fig. 1. Modelul 3D al piesei recipient lichide

Procedura de lucru
Deschiderea sesiunii de lucru. Se va deschide o nouă sesiune de lucru → Start → Mechanical Design →
Part Design (Fig. 2).

Fig. 2. Deschidere sesiune de lucru

Etapa 1 – generarea a două plane de lucru
Din bara de instrumente Reference elements se va selecta comanda Plane și se va genera un plan
echidistant cu planul XY, utilizând opțiunea Offset from plane, la distanța de 161 mm în direcția pozitivă a
axei Z (fig. 3). După validarea generării primului plan cu ajutorul butonului OK, se va activa din nou
comanda și se va genera un al doilea plan echidistant cu planul XY la distanța de 226 mm în direcția pozitivă
a axei Z (fig. 4). Se va închide comanda cu ajutorul butonului OK.

Fig. 3. Planul #1 Fig. 4. Planul #2

-1-
Proiectare Asistată de Calculator 2 Lucrarea 6 - Modelarea unui recipient din plastic pentru lichide în CATIA V5

Etapa 2 – generarea profilelor directoare

Pasul 1: Realizarea primei schițe și constrângerea acesteia. Se va realiza o nouă schiță având ca plan de
schițare planul ZX. Se selectează planul ZX în arborele de construcție și se apasă pictograma comenzii
Sketch din bara de instrumente. Cu ajutorul comenzii Profile se va trasa un profil format dintr-un
segment de dreaptă și un arc de cerc tangent conform fig. 5. Se va constrânge geometric profilul astfel încât
capătul dreptei să fie coincident cu referința H, iar capătul arcului să fie coincident cu cel de-al doilea plan de
lucru generat anterior. Se constrânge apoi dimensional profilul astfel încât segmentul de dreaptă să fie la
47,5 mm față de referința verticală, în stânga, iar capătul arcului la 3,5 mm față de referința verticală, tot în
stânga referinței V. Arcul va avea raza de R400 mm. Odată constrânsă schița, se va părăsi modul de schițare
prin utilizarea comenzii Exit workbench .

Fig. 5. Schiță directoare #1

Pasul 2: Realizarea celei de-a doua schițe și constrângerea acesteia. Se va realiza o nouă schiță având ca
plan de schițare tot planul ZX. Se selectează planul ZX în arborele de construcție și se apasă pictograma
comenzii Sketch din bara de instrumente. Cu ajutorul comenzii Profile se va trasa un profil format
dintr-un segment de dreaptă și un arc de cerc tangent conform fig. 6. Se va constrânge geometric profilul
astfel încât capătul dreptei să fie coincident cu referința H, iar capătul arcului să fie coincident cu cel de-al
doilea plan de lucru. Se constrânge apoi dimensional profilul astfel încât segmentul de dreaptă să fie la
47,5 mm față de referința verticală V, în dreapta acesteia, iar capătul arcului la 34 mm față de capătul arcului
primei schițe. Arcul va avea raza de R750 mm.
Odată constrânsă schița, se va părăsi modul de schițare prin utilizarea comenzii Exit workbench .

-2-
Proiectare Asistată de Calculator 2 Lucrarea 6 - Modelarea unui recipient din plastic pentru lichide în CATIA V5

Fig. 6. Schiță directoare #2

Etapa 3 – generarea profilelor de secțiune

Pasul 1: Realizarea primei schițe și constrângerea acesteia. Se va realiza o nouă schiță având ca plan de
schițare planul XY. Se selectează planul XY în arborele de construcție și se apasă pictograma comenzii
Sketch din bara de instrumente. Cu ajutorul comenzii Profile se va trasa un profil format din patru
arce de cerc tangente, conform fig. 7. Pentru a începe profilul cu un arc de cerc se va activa opțiunea Three
Point Arc în bara de instrumente Sketch Tools după care se va folosi opțiunea Tangent Arc . Se va
constrânge geometric profilul astfel încât arcele să fie tangente între ele, centrele celor 2 arce mici să fie
coincidente cu referința H și simetrice în raport cu referința V. Se constrânge apoi dimensional profilul astfel
încât arcele mici au raza egală cu 18 mm iar arcele mari au raza egală cu 125 mm. Profilul se va constrânge
astfel încât fiecare arc de raza 18 mm să fie coincident cu capătul liniar al fiecărui profil director anterior
schițat (fig. 7). Pentru selecția optimă a elementelor se va alege un mod de vizualizare izometric . Odată
constrânsă schița, se va părăsi modul de schițare prin utilizarea comenzii Exit workbench .

Fig. 7. Schiță profil #1

-3-
Proiectare Asistată de Calculator 2 Lucrarea 6 - Modelarea unui recipient din plastic pentru lichide în CATIA V5

Pasul 2: Realizarea celei de-a doua schițe și constrângerea acesteia. Se va realiza o nouă schiță având ca
plan de schițare primul plan de lucru generat, la 161mm de planul XY. Se selectează Plane 1 în arborele de
construcție sau în spațiul de modelare și se apasă pictograma comenzii Sketch din bara de instrumente.
Cu ajutorul comenzii Profile se va trasa un profil format din patru arce de cerc tangente, conform fig. 8.
Pentru a începe profilul cu un arc de cerc se va activa opțiunea Three Point Arc în bara de instrumente
Sketch Tools după care se va folosi opțiunea Tangent Arc . Se va constrânge geometric profilul astfel
încât arcele să fie tangente între ele, centrele celor 2 arce mici să fie coincidente cu referința H. Se
constrânge apoi dimensional profilul astfel încât arcele mici au raza egală cu 18 mm iar arcele mari au raza
egală cu 60 mm. Profilul schițat trebuie să aibă puncte comune cu cele 2 directoare anterior schițate. Pentru
aceasta este nevoie a se obține punctele de intersecție a fiecărei curbe directoare cu planul de schițare. Pentru
selecția optimă a elementelor se va alege un mod de vizualizare izometric . Cu ajutorul comenzii Intersect
3D Elements din meniul Insert → Operation → 3D Geometry se va selecta succesiv fiecare directoare după
activarea comenzii. Punctele de intersecție vor trebui transformate în elemente de construcție cu opțiunea .
După transformare se va dezactiva opțiunea.

Profilul se va constrânge astfel încât fiecare arc de raza 18 mm să fie coincident cu punctul de intersecție
asociat fiecărei curbe directoare (fig. 8). Odată constrânsă schița, se va părăsi modul de schițare prin
utilizarea comenzii Exit workbench .

Punct #2

Punct #1

Fig. 8. Schiță profil #2

Pasul 3: Realizarea celei de-a treia schițe și constrângerea acesteia. Se va realiza o nouă schiță având ca
plan de schițare al doilea plan de lucru generat, la 226 mm de planul XY. Se selectează Plane 2 în arborele
de construcție sau în spațiul de modelare și se apasă pictograma comenzii Sketch din bara de

-4-
Proiectare Asistată de Calculator 2 Lucrarea 6 - Modelarea unui recipient din plastic pentru lichide în CATIA V5

instrumente. Cu ajutorul comenzii Circle se va trasa un cerc, conform fig. 10. Deoarece cele două profiluri
de secțiune anterioare sunt alcătuite din 4 arce de cerc, va trebui ca și acest cerc din cea de-a treia schiță sa-l
segmentăm în patru segmente. Pentru aceasta se va folosi comanda Break din bara cu instrumente
Operation. Se selectează cercul și apoi locul unde se dorește segmentarea. Se va repeta comanda de încă 3
ori astfel încât să rezulte 4 puncte relativ echidistante. Pentru a constrânge dimensional poziția punctelor pe
cec se vor trasa 4 linii ce vor uni centrul cercului cu fiecare punct. Liniile se vor transforma în linii de
construcție. Se va constrânge geometric profilul astfel încât cercul să fie coincident cu cele două capete ale
celor două curbe directoare anterior generate. Se constrânge apoi dimensional profilul astfel încât cercul să
fie de raza egală cu 17 mm iar două câte două puncte să fie simetrice și dispuse la 30 de grade în raport cu
referința orizontală H (fig. 9). Pentru selecția optimă a elementelor se va alege un mod de vizualizare
izometric .
Odată constrânsă schița, se va părăsi modul de schițare prin utilizarea comenzii Exit workbench .

Punct #2

Punct #1

Punct #3 Punct #4

Fig. 9. Schiță profil #3

Etapa 4 – generarea volumului 3D

Volumul 3D al piesei se va realiza pe baza celor 3 profiluri de secțiune (Sketch 3, Sketch 4 și Sketch 5) și a
celor două curbe directoare (Sketch 1 și Sketch 2). Se va utiliza comada Multi-section Solid . Odată
lansată comanda se vor selecta cele 3 schițe de profil. Se recomandă ca selecția să se facă cam in aceeași
zonă pentru fiecare profil. Apoi se va activa zona dedicată curbei directoare și se vor selecta primele două
schițe generate (fig. 10).

Fig. 10. Interfața comenzii Multi-section Solid

-5-
Proiectare Asistată de Calculator 2 Lucrarea 6 - Modelarea unui recipient din plastic pentru lichide în CATIA V5

În tab-ul Coupling se va alege opțiunea Vertices pentru tipul de cuplare al suprafețelor generate, conform fig. 11.

Fig. 11. Modificarea tipului de cuplare a suprafețelor generate

De asemenea, se va verifica vizual dacă fiecare profil de secțiune începe din același punct al profilului. Altfel
suprafața volumului generat va rezulta răsucită. Pentru modificare, dacă este cazul, se va selecta schița și din
meniul activat cu butonul dreapta al mouse-ului se va alege opțiunea Replace Closing Point după care se va
selecta pe schiță noul punct de închidere / început al schiței.

Punct

Etapa 5 – generarea gâtului recipientului

Se va alege planul de sus al volumului ca plan de schițare și se va schita un cerc care se va constrânge
concentric cu muchia circulară a volumului inițial și se va dimensiona cu valoarea diametrului de 24 mm.
Apoi, utilizând comanda Pad, se va genera un cilindru cu înălțimea de 20 mm (fig. 12)

Fig. 12. Generare gât recipient

-6-
Proiectare Asistată de Calculator 2 Lucrarea 6 - Modelarea unui recipient din plastic pentru lichide în CATIA V5

Etapa 6 – racordare muchii

Se vor racorda muchiile de jos și de sus ale volumului conform figurilor următoare. Se va folosi raza de
10mm pentru muchia de jos și de 3,5mm pentru muchiile de sus.

Etapa 7 – obținere recipient cu pereți subțiri

Pentru a obține golul din interiorul volumului se va utiliza comanda Shell din bara cu instrumente
Dress-Up Features.
Se va introduce grosimea peretelui egală cu 1,5mm și se va selecta fața plană de sus a modelului care va fi
îndepărtată (fig. 13)

Fig. 13. Golire volum interior

și rezultatul operaței (fig. 14):

Fig. 14. Rezultatul operației
